在SOLIDWORKS中创建自定义焊接配置文件

SOLIDWORKS 安装包默认内置多款预设焊件型材轮廓，覆盖以下行业标准：美国国家标准 ANSI、英制 ANSI Inch、澳大利亚标准 AS、英国标准 BSI、加拿大钢结构协会 CISC、德国工业标准 DIN、中国国家标准 GB、国际标准 ISO、日本工业标准 JIS。但如果设计中需要非标自定义型材焊件轮廓，智诚科技ICT 通过本文将为你提供完整实现方案，自定义轮廓的设计空间十分灵活，可满足各类个性化需求。

本文将依次讲解以下操作步骤：

1. 绘制焊件轮廓草图并保存模板文件

2. 找到软件识别焊件轮廓的标准存放目录

3. 使新建的自定义型材轮廓搭建实体焊接结构

一、创建焊件型材轮廓

第一步，在系统默认基准平面（上视、前视、右视平面任选其一）新建二维草图。

本例制作两款型材轮廓：简易收边装饰型材、房间开孔周边使用的顶角装饰线条型材，通过标注完整尺寸约束将收边型材草图完全定义（示意图如下）。

SOLIDWORKS 绘制焊件型材轮廓

草图完成全尺寸约束后退出草图环境，在特征设计树中选中该草图，点击顶部【文件】-【另存为】。

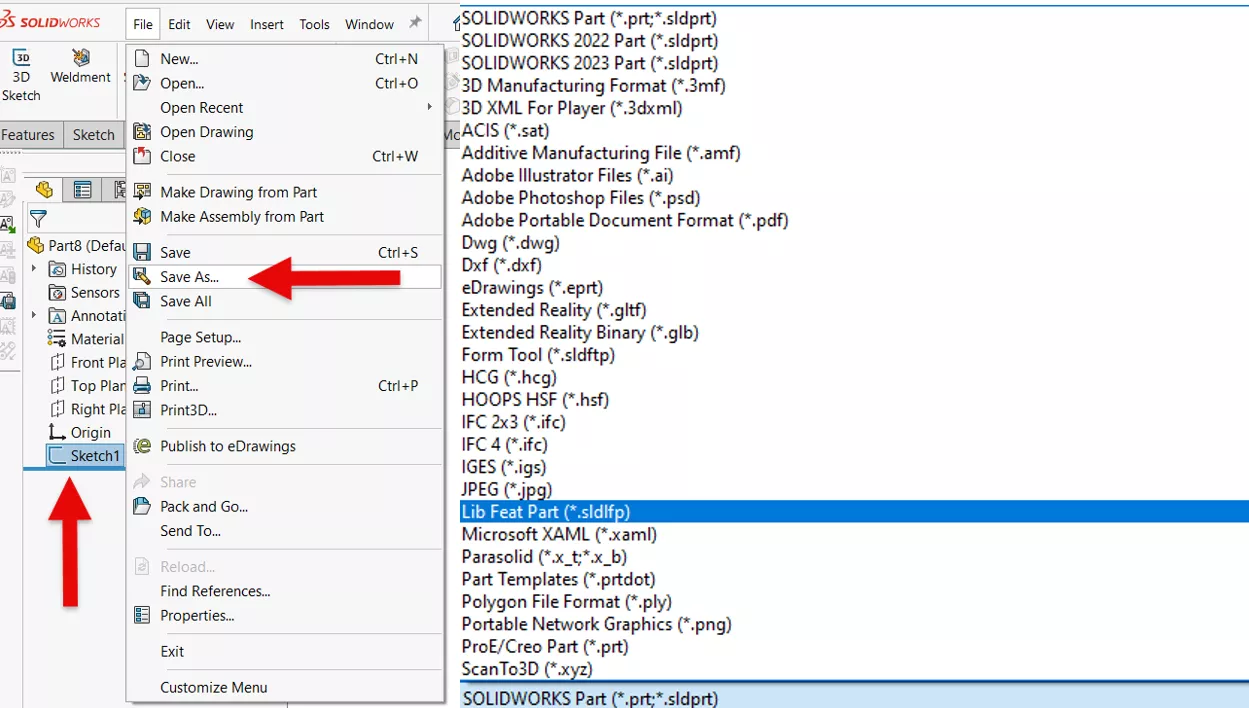

在 SOLIDWORKS 特征树中保存完全约束草图

二、保存焊件型材轮廓模板

文件保存类型选择库特征零件（Lib Feat Part），文件后缀为 \*.sldlfp。选定该格式后，保存路径会自动跳转至软件系统选项预设路径：【系统选项】-【文件位置】-【焊件轮廓】下的首个目录。

此处补充说明：多数用户无法直接写入该系统目录，系统会弹出权限不足提示。遇到该情况时，可先将自定义型材轮廓保存至桌面、文档文件夹等权限宽松的临时目录。

本次制作两款型材轮廓，统一存放于桌面新建的【Custom】文件夹内；完成轮廓文件保存后，需在【Custom】文件夹内部再新建子文件夹，命名为【Custom\_Molding】，两款型材文件各自设置独立唯一文件名。

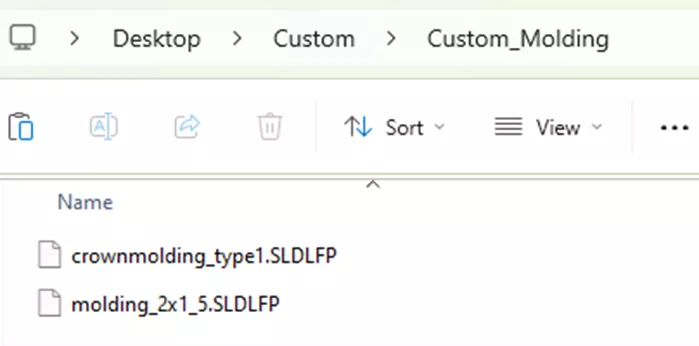

焊件型材轮廓存放目录规划

回到桌面，将整个【Custom】文件夹复制粘贴至系统选项中指定的焊件轮廓根目录。本机对应标准路径为：`C:\Program Files\SOLIDWORKS 2024\SOLIDWORKS\data\weldment profiles\`，粘贴完成后资源管理器目录结构如下所示：

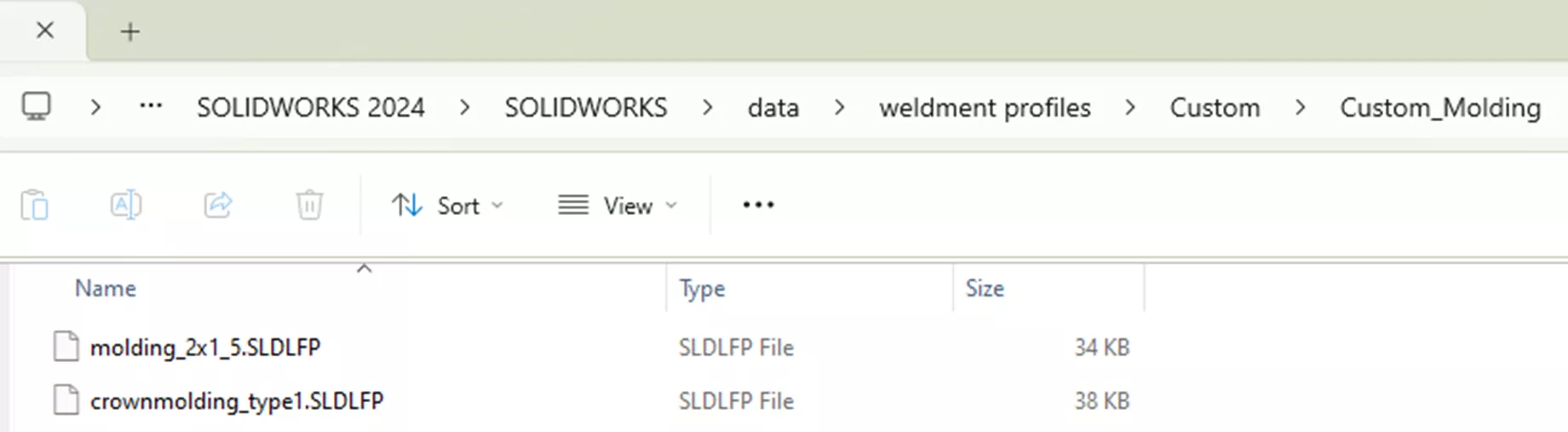

新建 SOLIDWORKS 自定义焊件型材存放文件夹

目录部署完成后，即可使用自制型材开展建模设计。

三、使用自定义焊件轮廓建模

型材文件夹部署至标准识别目录后，软件即可正常调用自定义轮廓。

前文提到本次两款型材用于房间开孔的收边线条与顶角线条建模，我分别绘制两条 3D 草图，一条对应地面走线、一条对应吊顶走线，勾勒出型材扫掠路径。

依次点击【插入】-【焊件】-【结构构件】，在弹出的型材选择界面，按照我们提前搭建的文件夹层级，即可找到自制的两款自定义型材轮廓。

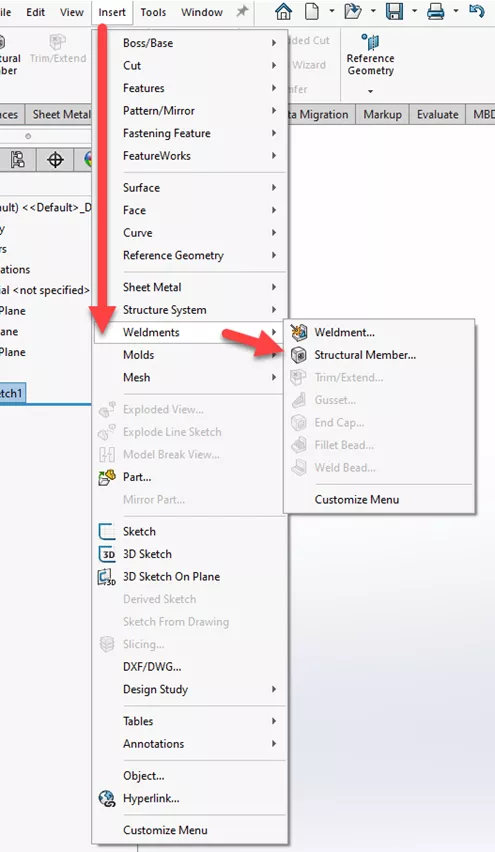

SOLIDWORKS 使用自定义焊件轮廓建模 | SOLIDWORKS 结构构件命令

完成结构构件生成后，在 SOLIDWORKS 中赋予模型外观材质，得到最终成品模型。

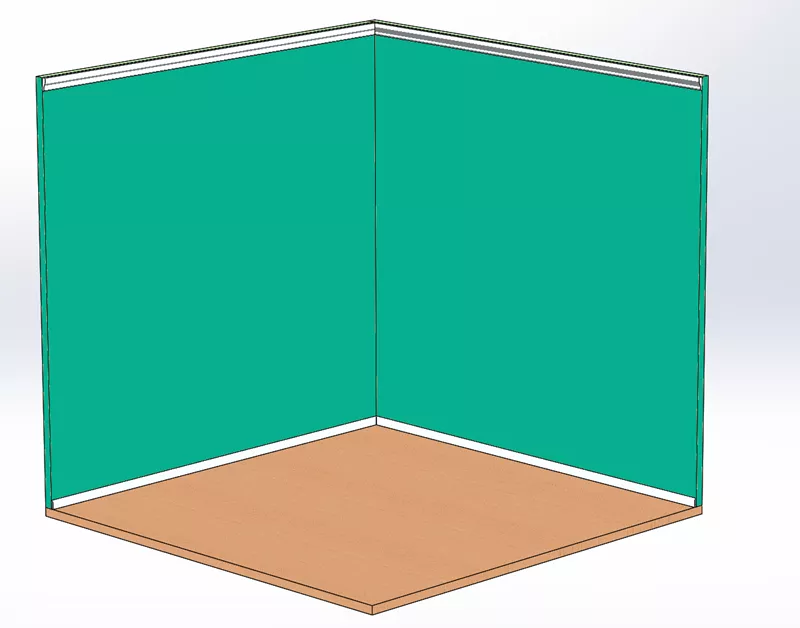

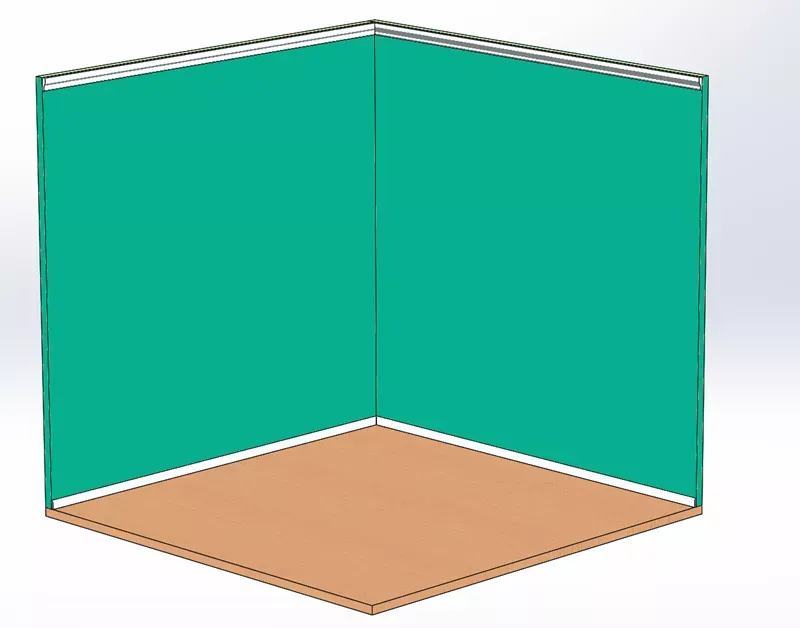

SOLIDWORKS 自定义焊件型材制作完成效果图

祝各位设计顺利，享受自定义型材建模带来的便捷！想要学习更多内容？查阅SOLIDWORKS 教程文章栏目。同时欢迎加入 问答社区，发布技术帖子、为其他 SOLIDWORKS 使用者解答技术问题。
