如何在SOLIDWORKS中缩放零件？

在 SOLIDWORKS 中对零件执行缩放操作，可以按照均匀或非均匀比例因子增大或减小整个模型的尺寸。缩放命令无需编辑单个尺寸，即可在保持零件整体形状的前提下对整个零件重新调整大小。

在 SOLIDWORKS 中为什么要缩放零件？

缩放功能对于处理导入模型、制作原型、补偿铸造或 3D 打印等制造工艺产生的收缩量，或是生成同一设计的不同尺寸版本时尤为实用。

对模型进行缩放可以实现以下效果：

• 快速调整导入 CAD 几何的尺寸。

• 补偿铸造或模塑成型过程中的材料收缩。

• 创建放大或缩小的设计变体。

• 为 3D 打印准备模型。

• 调整供应商提供的模型。

• 省去手动编辑尺寸的操作，节约时间。

无论你是修改导入零部件，还是为制造环节准备模型，缩放特征都可以提供一种快速高效的解决方案。

什么时候使用缩放命令？

缩放命令常用于创建原型模型、铸造与模塑零部件、3D 打印零件、产品多尺寸变体、导入 CAD 模型以及逆向工程产品。

如果仅需要调整部分特征的大小，通常编辑原始草图或尺寸会是更好的选择。缩放命令最适合用于整个模型需要按比例变更尺寸的场景。

如何对整个零件使用缩放命令

缩放命令是对完整实体实体或曲面实体调整尺寸的最快方式。

打开零件，按照以下步骤操作：

1、依次点击【插入】、【特征】，选择【缩放】，打开缩放命令。

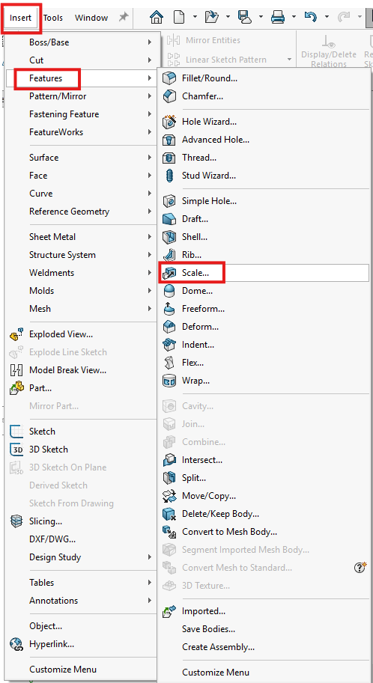

特征菜单中的缩放命令

2、在缩放属性管理器中设置缩放参数。

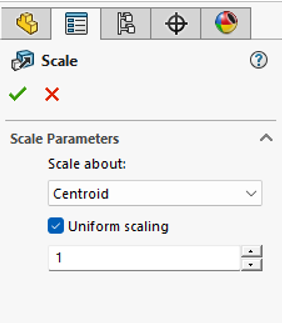

缩放属性管理器

3、输入比例因子，点击【确定】应用缩放。

特征管理器设计树中生成的缩放特征

比例因子小于 1.0 时模型缩小，大于 1.0 时模型放大。例如，0.5 会将模型尺寸缩小至原来的 50%，而 2.0 会将模型放大一倍。

怎么样执行非均匀缩放

SOLIDWORKS 同样支持沿 X、Y、Z 轴分别执行缩放。

执行非均匀缩放的操作步骤：

1、依次点击【插入】、【特征】，选择【缩放】打开缩放命令。

2、取消勾选【统一缩放】，即可启用 X、Y、Z 方向独立输入框。

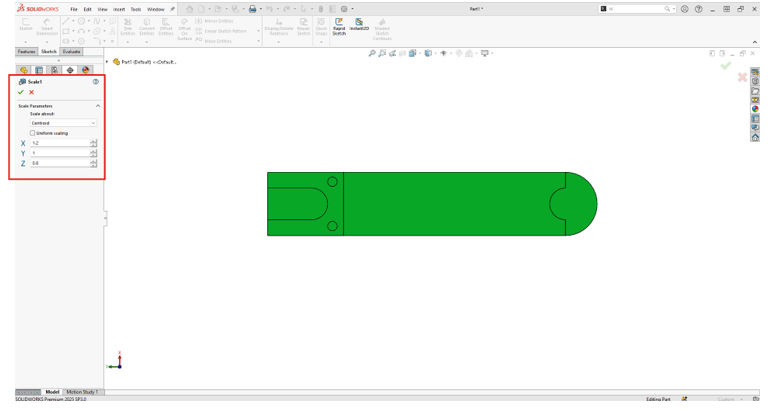

非均匀缩放输入框

3、分别输入各轴向的比例因子，模型会在各个方向产生不同的拉伸或压缩效果。

该方式适用于设计概念、产品造型、修正导入几何以及特殊制造需求。请注意，非均匀缩放会改变模型比例，可能会影响配对零部件的配合关系。

如何缩放导入的几何模型

通过 STEP、IGES 以及 ParaSolid 格式导入的文件同样可以使用缩放命令调整尺寸。

操作步骤如下：

1、打开导入的模型。

2、依次点击【插入】、【特征】，选择【缩放】打开缩放命令。

3、输入所需的比例因子。

4、点击【确定】。

该功能适用于导入模型单位错误，或者需要在进一步编辑前调整尺寸的场景。

常见问题与最佳实践

条件允许的情况下，缩放应当作为建模的最后一步操作。

如果缩放没有得到预期结果，请检查以下内容：

• 确认模型包含实体实体或曲面实体。

• 缩放会更改整个模型，包括孔、圆角以及螺纹。

• 过大的比例因子可能引发重建错误，生成无效几何。

• 如果装配体引用了经过缩放的零件，部分配合关系可能需要更新。

缩放命令的其他使用技巧：可以使用质心保证模型位置不变；执行大比例缩放前保存模型副本；使用制造商提供的收缩比例因子。

调整模型尺寸的其他方法

缩放命令并非 SOLIDWORKS 中调整几何尺寸的唯一手段。

根据设计需求，你还可以使用以下方式：

• 编辑原始草图尺寸，实现完整的参数化修改。

• 使用【移动 / 复制实体】对几何重定位而不改变尺寸。

• 保存带有不同尺寸的配置，替代缩放操作。

• 使用直接编辑工具修改导入模型，而不对整个零件生效。

方法的选择取决于你需要调整整个模型，还是仅修改部分特定特征。

精通 SOLIDWORKS 设计特征

参加 SOLIDWORKS 基础培训课程，获得实操学习体验。整套课程共 64 节，帮助你掌握 SOLIDWORKS 建模设计所需的全套技能，做到熟练自信地完成设计工作。

讲师将结合案例研究与实例开展教学，确保每一步的学习内容都能够充分巩固。
