本教程演示如何创建一个弹簧零件,将其插入 SOLIDWORKS 装配体后,可以跟随其他零部件的运动实现伸长与压缩。## 创建弹簧零件### 扫描特征要使弹簧能够

智诚科技ICT通过本教程演示如何使用SOLIDWORKS软件创建一个弹簧零件,将其插入 SOLIDWORKS 装配体后,可以跟随其他零部件的运动实现伸长与压缩。


创建弹簧零件

扫描特征

要使弹簧能够在装配体环境下实现压缩与伸长,关键在于弹簧零件要保持欠定义状态。因此,我们不使用【螺旋线 / 涡状线】特征,而是创建一个欠定义的扫描特征。扫描路径草图仅在一端添加几何关系,保持草图欠定义状态。轮廓草图可以按常规方式完全定义。


1. 新建一个零件文件。

2. 在【前视基准面】绘制路径草图(草图 1):

绘制一条直线,将第一个端点与原点重合,第二个端点放置在其正上方,添加竖直几何关系。此时顶端端点处于自由状态,草图显示为蓝色,代表草图欠定义,这正是我们需要的效果。

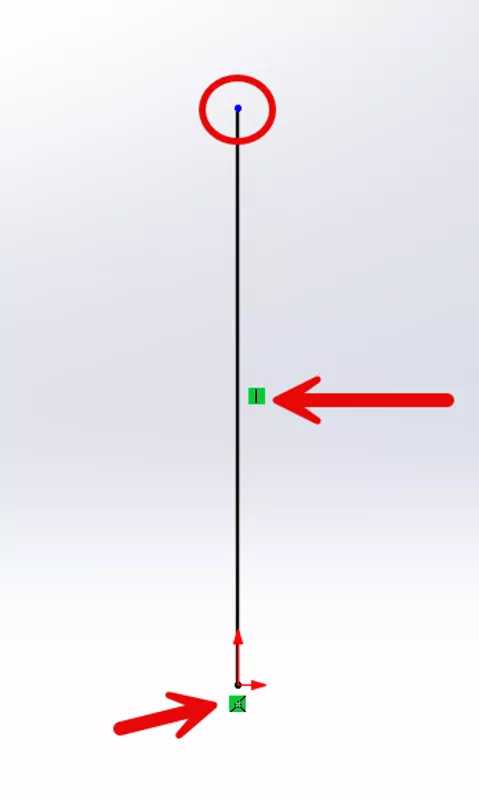

在 SOLIDWORKS 中创建路径草图


3. 在【前视基准面】绘制轮廓草图(草图 2):

绘制一个圆,将圆心与路径草图的固定端点(或原点)对齐并添加水平几何关系。定义圆直径以及到直线的距离,使草图完全定义。

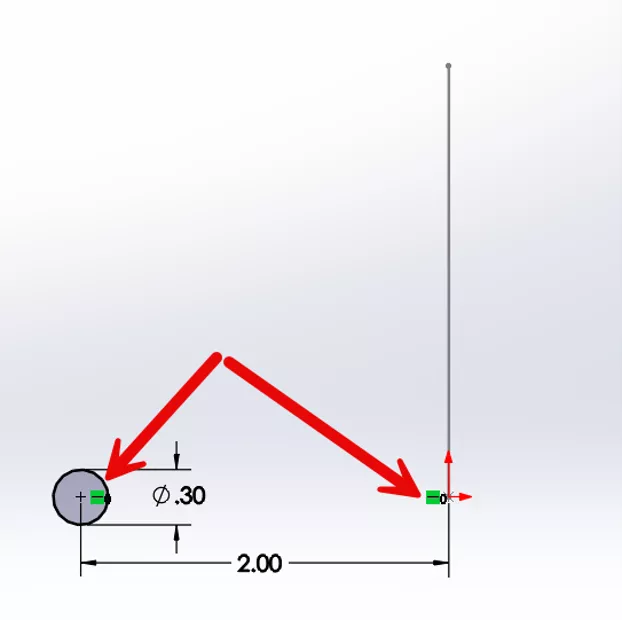

在 SOLIDWORKS 中创建轮廓草图

在 SOLIDWORKS 中创建轮廓草图


4. 创建【凸台‑扫描】,并设置扭转选项:

分别在对应选择框中选取草图;草图 2 作为轮廓,草图 1 作为路径。

展开【选项】面板,将【轮廓扭转】设置为【指定扭转值】。将【扭转控制】设置为【圈数】,指定弹簧所需要的圈数。

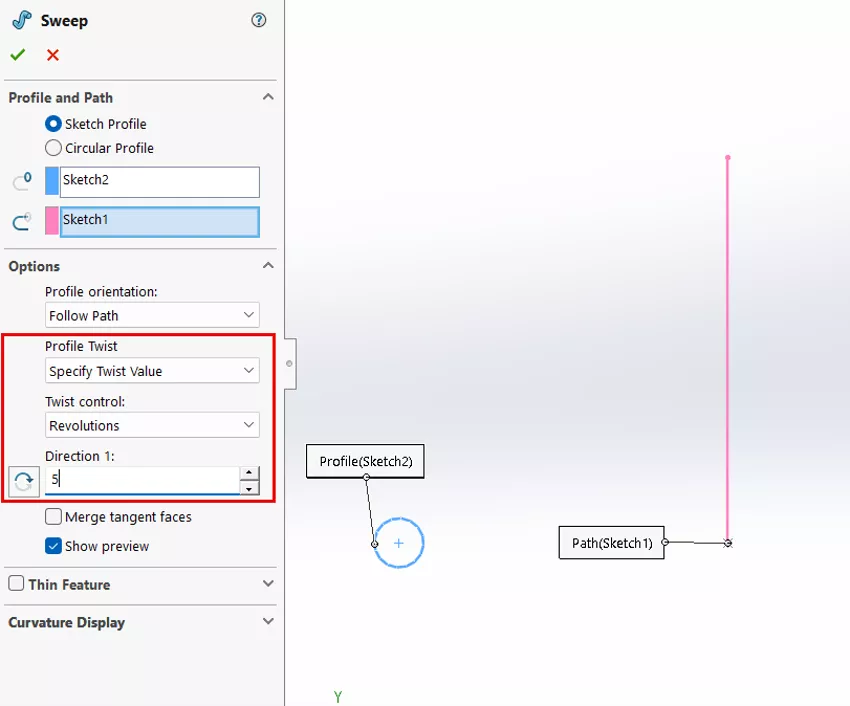

SOLIDWORKS 扫描命令选项

SOLIDWORKS 扫描命令选项


完成操作后,即可得到弹簧的基础外形。

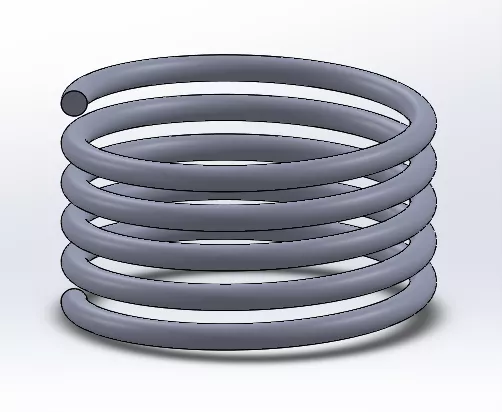

在 SOLIDWORKS 中创建弹簧

在 SOLIDWORKS 中创建弹簧


端部展平处理

为了让模型更加贴合实际,同时便于在装配体中添加配合,需要使用参考基准面与曲面工具,将弹簧的两端处理为平面。

1. 在特征管理器设计树中右键单击路径草图(草图 1),点击显示图标(眼球图标),显示该草图,以便使用草图端点创建所需参考基准面。如果图形区域看不到草图,点击【视图】→【隐藏 / 显示】,确保勾选【草图】。

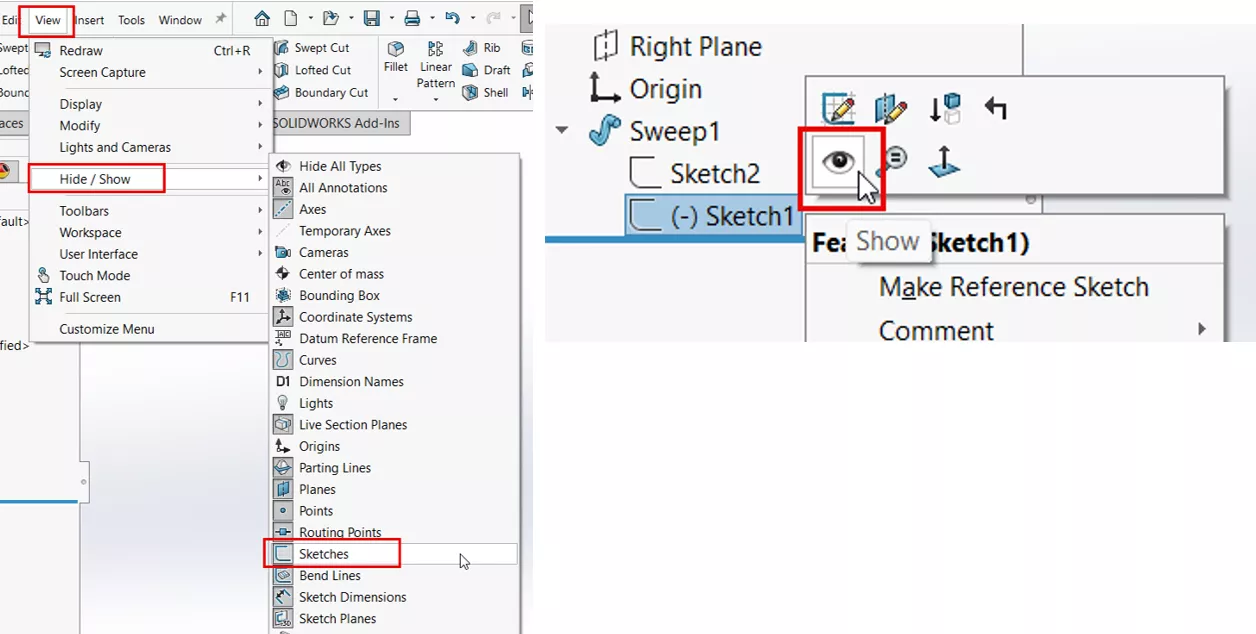

简化零件以获得更优质的 SOLIDWORKS 装配体配合

简化零件以获得更优质的 SOLIDWORKS 装配体配合


2. 创建参考基准面。切换到【特征】选项卡,在【参考几何体】中选择【基准面】。

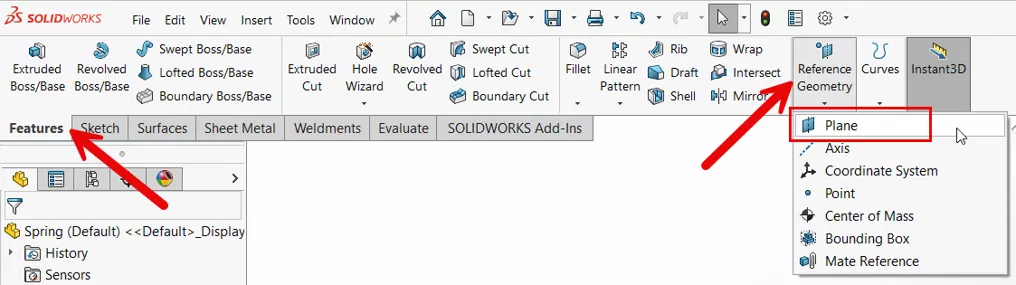

SOLIDWORKS 参考几何体‑基准面

SOLIDWORKS 参考几何体‑基准面

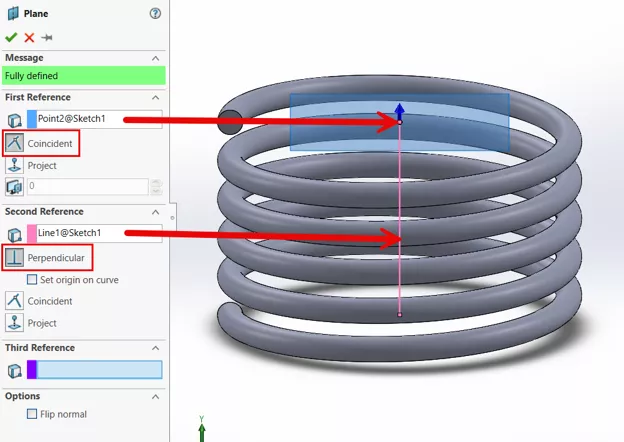

3. 设置基准面参考条件:一个参考条件与草图端点重合,另一个参考条件与直线垂直。

在 SOLIDWORKS 装配体中创建可伸缩压缩弹簧

在 SOLIDWORKS 装配体中创建可伸缩压缩弹簧


4. 对零件另一端重复执行第 2‑3 步操作。

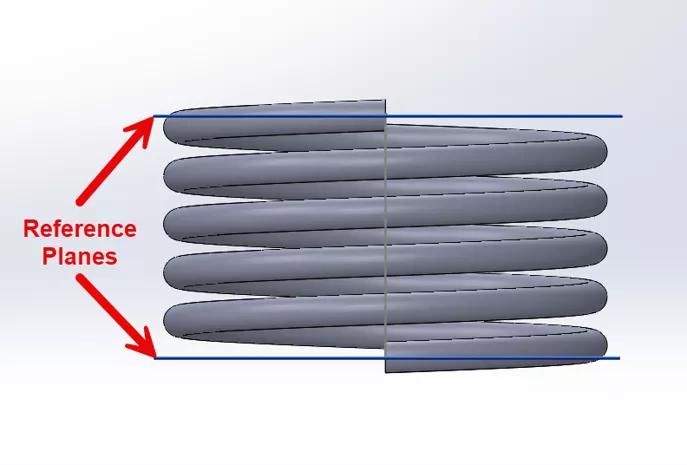

从侧视图观察零件,可以看到参考基准面与弹簧部分相交。该效果为预期结果,我们将使用这些基准面对弹簧两端进行切除,得到平整端面。

SOLIDWORKS 弹簧参考基准面示例

SOLIDWORKS 弹簧参考基准面示例


5. 展平弹簧端部,使用【使用曲面切除】命令(位于命令管理器的【曲面】选项卡,该选项卡默认可能不显示)。注:也可以通过命令搜索栏查找该特征。

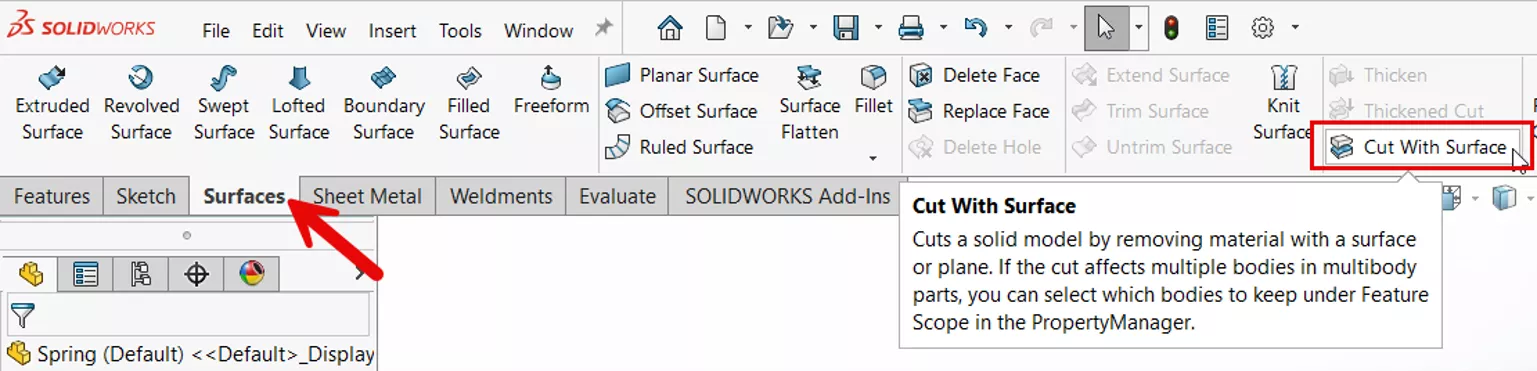

SOLIDWORKS 使用曲面切除命令

SOLIDWORKS 使用曲面切除命令


6. 打开命令后,选中其中一个已创建的参考基准面,指定切除方向。图形区域会显示箭头,代表从基准面开始移除材料的方向。如有需要,点击【反转切除】图标切换切除方向。

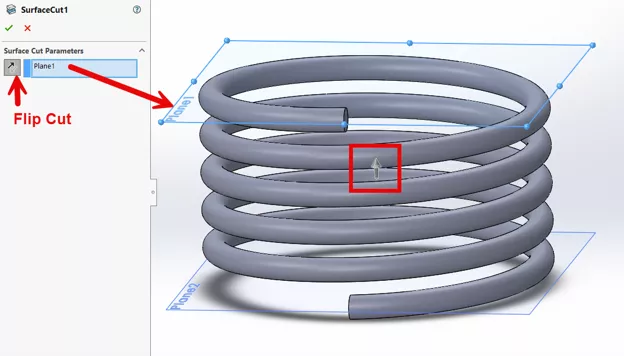

SOLIDWORKS 反转切除图标

SOLIDWORKS 反转切除图标


7. 对零件底端重复第 5‑6 步操作。

至此弹簧两端生成平整平面,便于在装配体中添加配合。

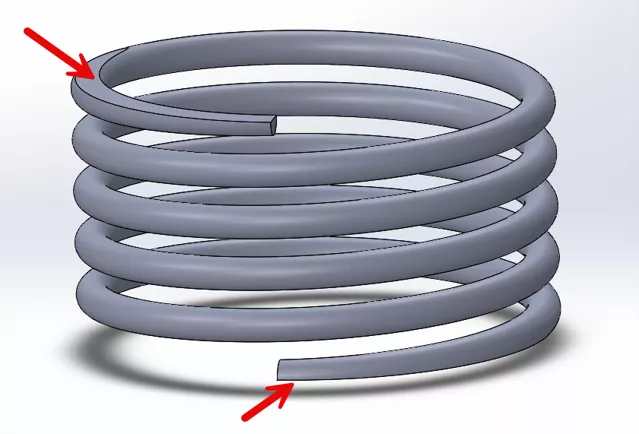

SOLIDWORKS 弹簧平面端面

SOLIDWORKS 弹簧平面端面


保存该零件文件。


将弹簧添加至装配体

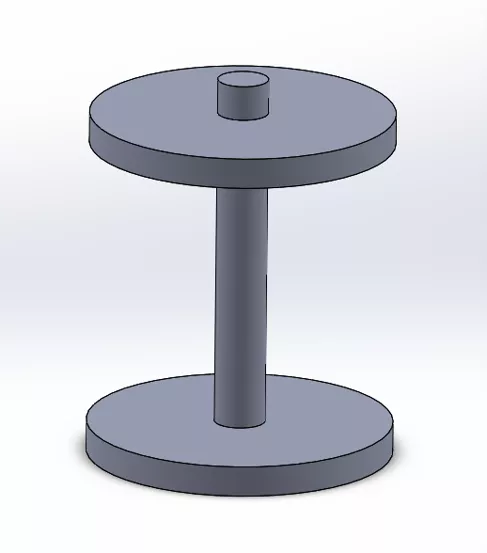

接下来处理装配体。核心技巧是固定端互相约束,自由端互相约束。创建弹簧零件时,路径草图的底端已经固定,顶端保持欠定义。本示例中装配体包含两个圆盘与一根中心销钉;底部圆盘为固定零部件,上方圆盘移动时带动弹簧伸长或压缩。

1. 创建或打开目标装配体。

 SOLIDWORKS 销钉与圆盘装配体

 SOLIDWORKS 销钉与圆盘装配体


2. 将弹簧插入装配体。

3. 添加【重合】配合:将弹簧底部平面(路径草图中固定端点所在的端面)与固定底部圆盘的上表面重合。

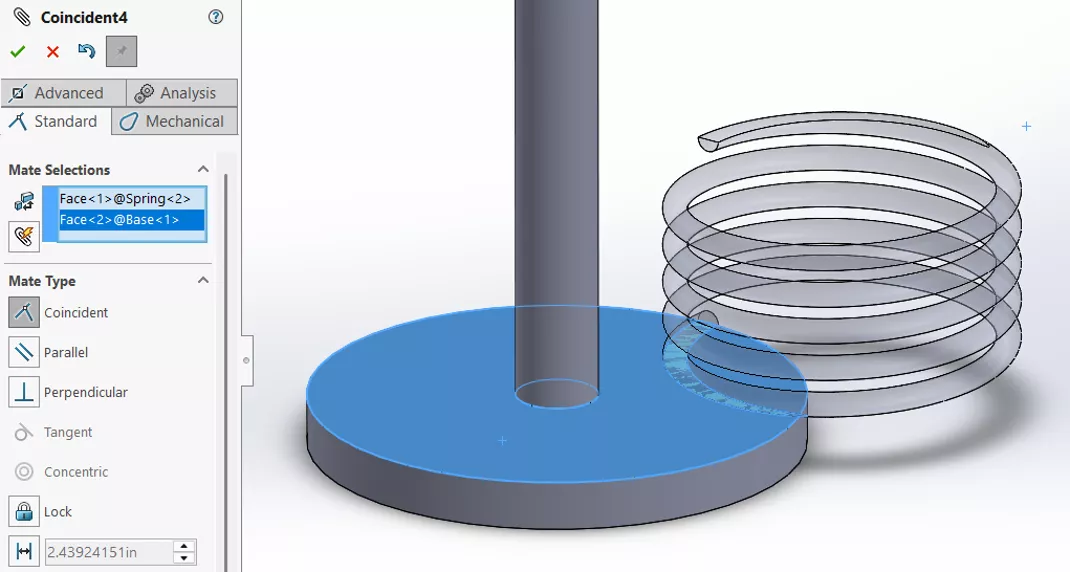

添加重合配合

添加重合配合


4. 在弹簧与销钉之间添加【同轴心】配合。简便操作方式:显示路径草图,选中草图与销钉完成配合。

在弹簧与销钉之间添加同轴心配合

在弹簧与销钉之间添加同轴心配合


弹簧此时仍然可以旋转,如果需要锁定旋转,右键单击该同轴心配合,选择【锁定旋转】。

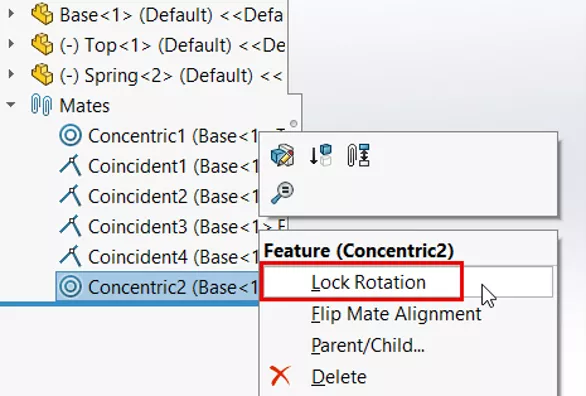

锁定旋转选项

锁定旋转选项


5. 在装配关联环境下编辑弹簧零件的草图 1(弹簧零件欠定义的路径草图在此处发挥作用)。在特征管理器设计树或图形区域右键单击草图,选择【编辑草图】。

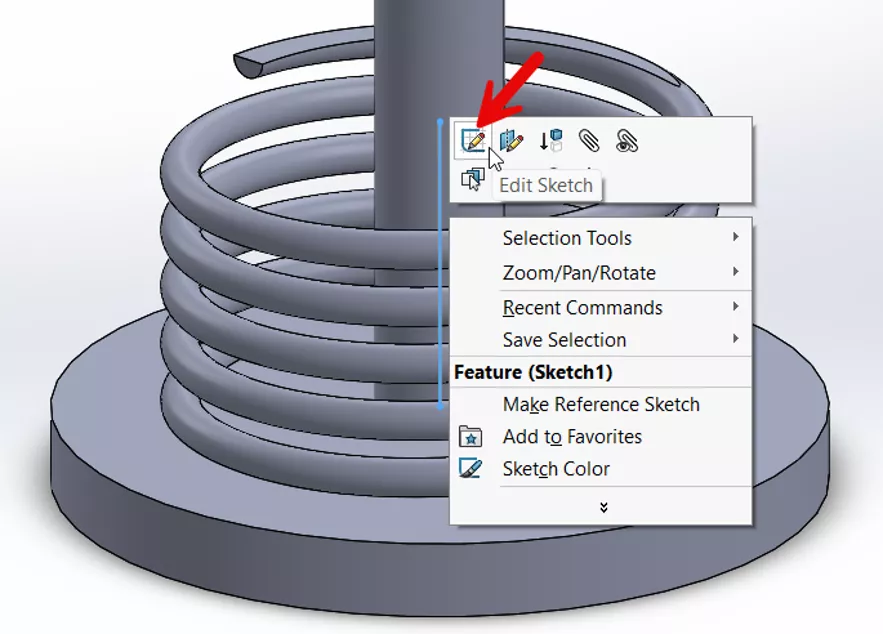

编辑草图图标

编辑草图图标


6. 将草图中的蓝色自由端点,添加几何关系绑定到上方可移动圆盘的下边缘。

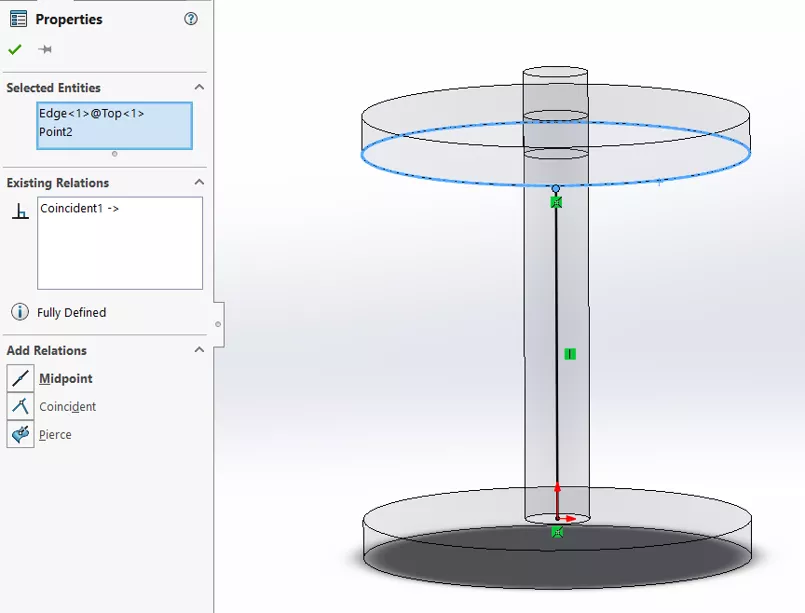

SOLIDWORKS 销钉圆盘装配属性面板

SOLIDWORKS 销钉圆盘装配属性面板


确认几何关系并退出草图,弹簧零件将自动伸长贴合上方圆盘。

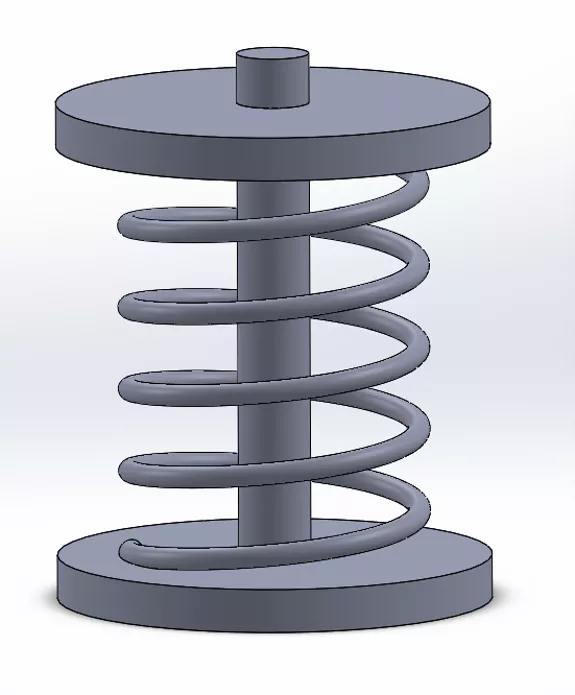

创建 SOLIDWORKS 动态弹簧

创建 SOLIDWORKS 动态弹簧


此后,沿销钉移动上方圆盘,执行装配体重建(Ctrl+Q 或 Ctrl+B),弹簧就会跟随装配体完成压缩与伸长。

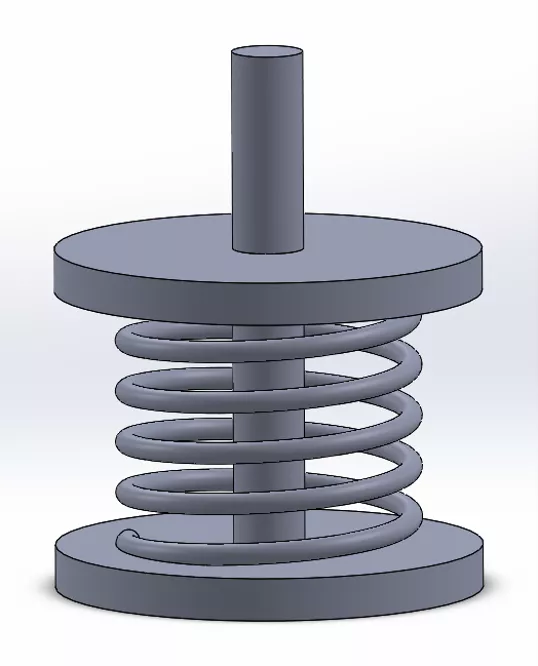

SOLIDWORKS 动态弹簧教程

SOLIDWORKS 动态弹簧教程


总结

在 SOLIDWORKS 中创建可以跟随装配运动伸缩压缩的动态弹簧,能够提升工程图视图、截图以及动画的真实感与展示效果。
