SOLIDWORKS 保存 STEP 文件时.err 报错文件的解决方法

STEP 这类中性文件格式非常适合与使用其他 CAD 软件的设计师协同工作。但有时打开或保存 STEP 文件会出现异常。如果你曾经遇到文件另存为 STEP 格式失败，反而生成了`.err`报错文件，智诚科技ICT本文将为你提供解决方案。本文介绍一款工具，用于查找并修复导致 SOLIDWORKS 无法生成 STEP 文件的几何问题。

故障排查

1、检查 STEP 文件的保存目标文件夹中是否生成了`.err`文件。如果同时也生成了 STEP 文件，该 STEP 文件很可能无法在 SOLIDWORKS 中正常打开。

SOLIDWORKS 保存 STEP 文件时处理.err 报错文件

2、【输入诊断】可以针对特征管理器设计树中的【输入】特征执行（打开存在缺陷的 STEP 文件时，该工具有时会自动弹出），但该工具运行速度较慢；如果模型已经新增其他特征，则该工具将完全无法使用。

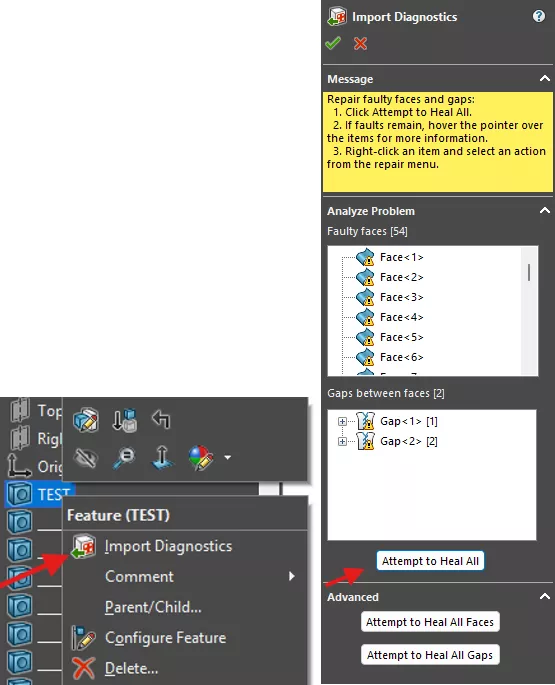

 SOLIDWORKS 输入诊断工具

3、最高效可靠的处理方式是使用命令管理器【评估】选项卡中的【检查】命令。

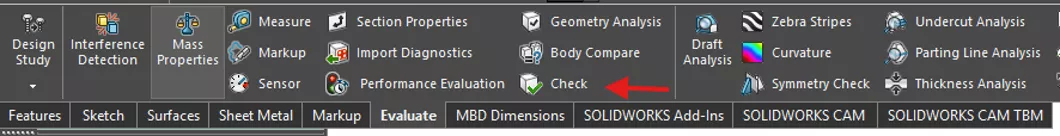

 SOLIDWORKS 评估选项卡下的检查实体命令

4、执行检查操作，结果列表会展示所有几何问题。点击列表中的某一条结果，图形区会跳转至模型对应的问题位置。

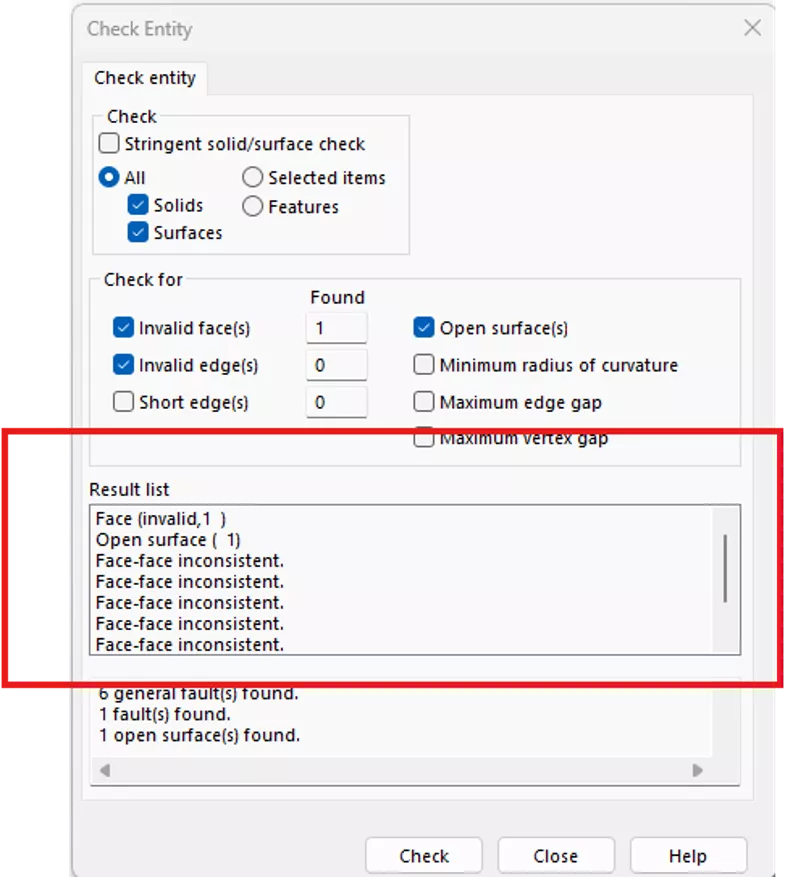

SOLIDWORKS 检查实体结果列表

5、建议逐条处理每一项结果，多实体零件或装配体可以对实体执行抑制操作，也可以直接修复几何。每完成一次处理后重新执行检查，或者重新尝试保存文件，直至保存时不再生成`.err`报错文件。根据实际使用经验，想要成功保存 STEP 文件，并不需要修复全部几何错误。
