SOLIDWORKS 筋特征命令使用方法

相比于SOLIDWORKS凸台拉伸命令，筋特征常常被大家忽略，但该命令能够借助成形到下一面终止条件，高效生成薄壁拉伸结构。筋特征并非适用于所有设计场景，但在可用的场合下可以大幅节省建模时间。

什么是 SOLIDWORKS 筋特征命令？

筋特征通过草图生成三维实体，区别在于它不需要封闭草图轮廓。用户可以设定筋的厚度、厚度居中 / 单侧偏移方式以及拉伸方向。

筋特征无法手动定义拉伸深度，系统会自动延伸至下一个实体或曲面；但可以设置拔模角度。另外需要注意：即使草图本身没有贴合侧壁，筋几何体也会自动延伸直至贴合模型表面。

筋特征求解失败：筋体未与模型相交

筋特征的首要规则：筋延伸后的几何体必须与零件实体相交。如果拉伸生成的筋无法和模型产生交集，筋特征将无法完成求解，这种场景建议改用常规拉伸命令。

筋特征最适合应用在哪些场合？

筋特征适合用来创建提升刚性与承载能力的结构支撑。典型应用包括直角位置补强、注塑件添加腹板结构、塑料外壳加强等。

虽然普通拉伸也可以做出相同几何形状，但筋特征无需封闭轮廓，建模效率更高。它自动采用 “成形到下一面” 的逻辑，省去手动选择终止条件的操作。

筋特征操作步骤

创建筋之前，模型中必须存在可供筋特征作为边界的实体。筋通常用于已经完成拉伸切除或者抽壳处理的模型上。

按照以下步骤使用 SOLIDWORKS 筋特征：

1. 在模型内部基准面上绘制开放轮廓草图。可以在偏移模型表面的基准面上绘制草图，从而生成高度不同于侧壁的筋结构。

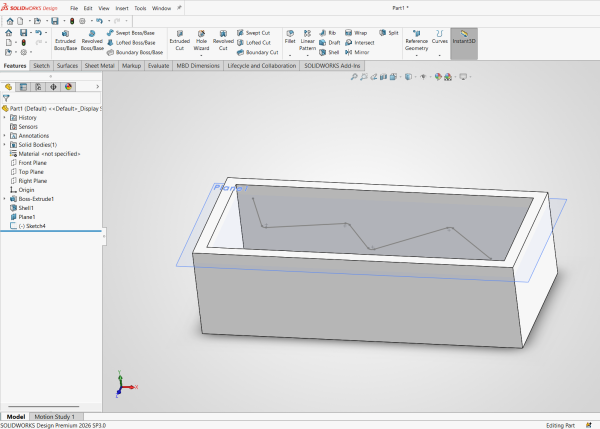

绘制筋的路径草图

2. 草图完成后，在命令管理器的特征选项卡中选择【筋】命令。

命令管理器中的 SOLIDWORKS 筋命令

3. SOLIDWORKS 可能会自动识别草图轮廓；如果识别失败，手动点击筋草图进行选取。

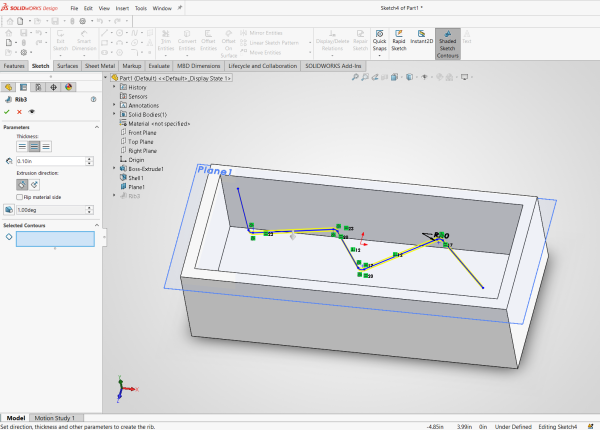

选用已有草图创建筋特征

4. 设置筋厚度，并指定材料以草图为中心对称布置，或是向单侧偏移生成实体。

5. 指定筋的拉伸方向：垂直于草图 或 平行于草图。

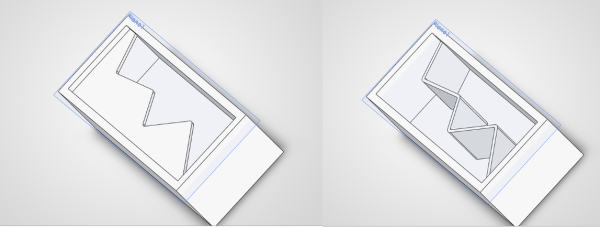

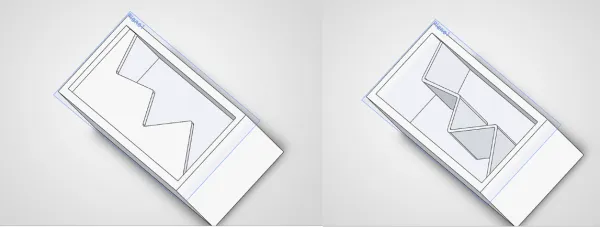

平行于草图、垂直于草图两种方式创建的筋

6. 点击绿色对勾确认完成筋特征。

最佳实践建议草图为完全定义状态；但筋草图允许欠定义。当选择保留草图欠定义时，务必保证设计意图不会发生改变。

学习更多 SOLIDWORKS 核心技能

筋特征是 SOLIDWORKS 的基础命令，在特定设计场景中实用性极强。掌握筋特征的用法、识别适合使用筋特征的工况，并在合适时机灵活运用十分重要。
