SOLIDWORKS 钣金折弯线偏移（Jog）特征使用教程

SOLIDWORKS 三维 CAD 钣金模块中的折弯线偏移（Jog）特征，可通过定义折弯线并设置偏移尺寸，在已有钣金零件上生成偏置折弯。该功能常用于为配对零部件预留间隙、生成阶梯轮廓，或是修改设计以满足加工制造要求。智诚科技ICT通过本文将完整演示 Jog 特征的操作流程，并讲解各项参数选项，帮助您快速在钣金设计中添加折弯偏移结构。

调用 Jog 命令

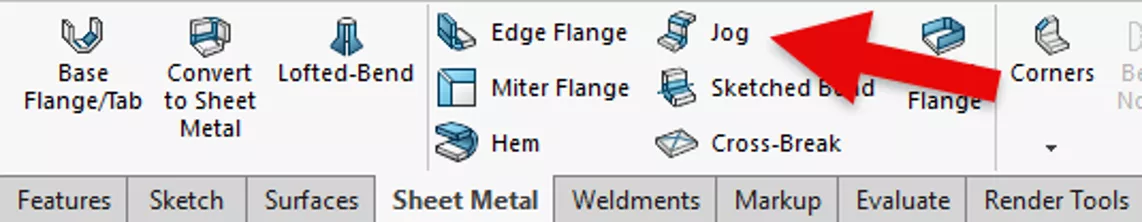

创建折弯偏移特征前，先找到 SOLIDWORKS 软件中的对应命令。Jog 特征位于命令管理器的钣金选项卡；也可以通过顶部菜单栏依次选择【插入】>【钣金】>【折弯线偏移 (Jog)】来启动命令。

创建 Jog 特征的操作步骤

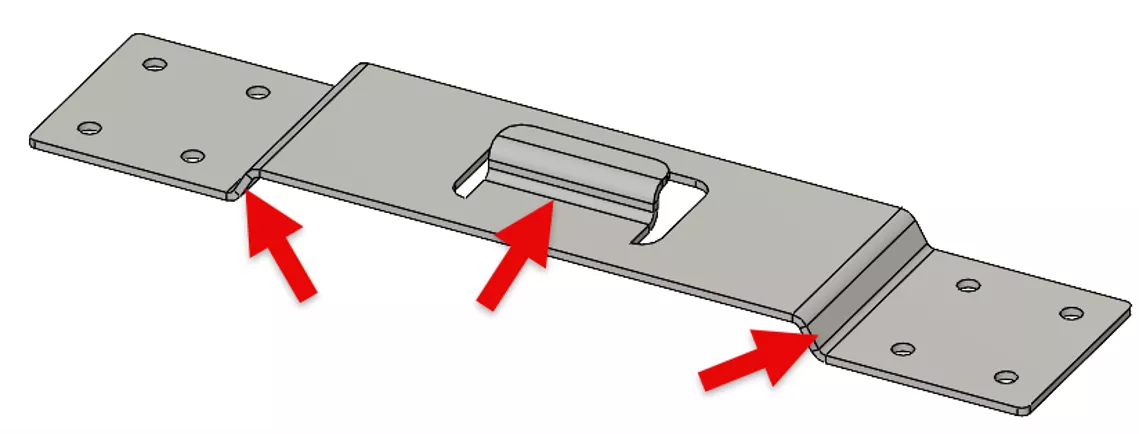

本例将使用 Jog 特征，在同一个钣金零件上生成三处不同形式的偏移折弯，演示该功能如何通过新增折弯与偏置结构修改钣金实体外形。下面分步完成每一处折弯偏移的创建，并调整参数得到目标几何形状。

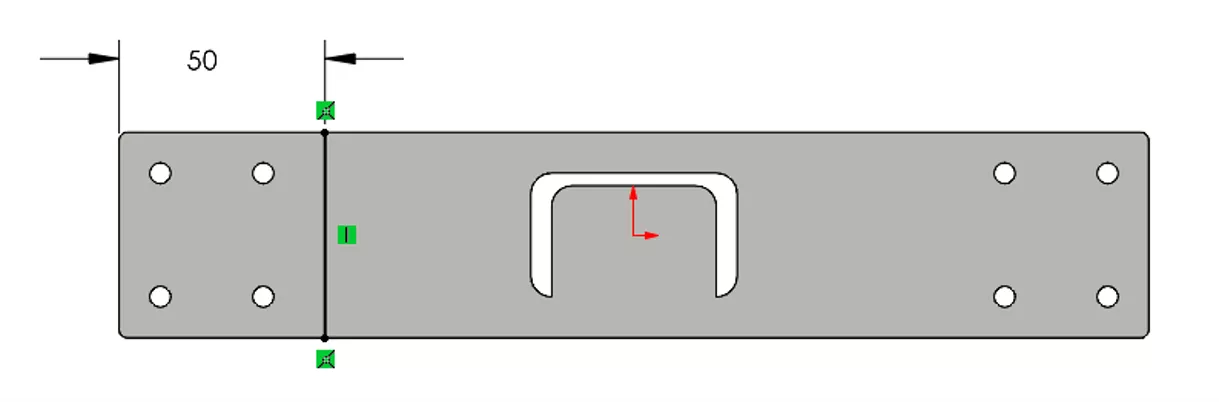

初始模型为一块无任何折弯的平整钣金基体。首先在零件左侧创建第一处折弯偏移。在钣金实体的上平面新建草图，绘制一条横穿零件的直线，标注该直线距离零件左边缘 50 mm（参见附图）。

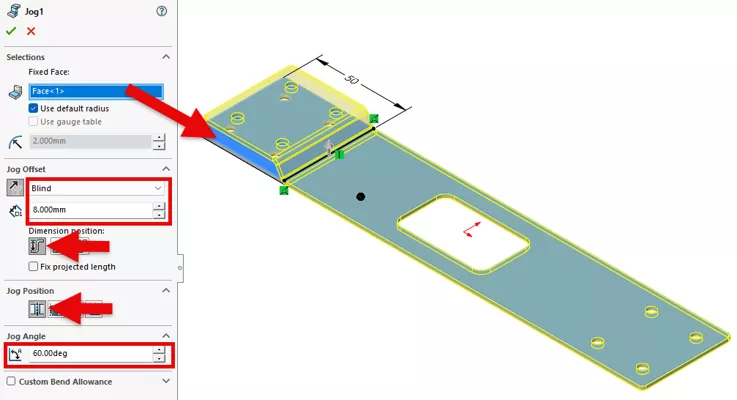

保持草图处于激活状态，启动 Jog 命令，选取钣金上平面作为**固定面**。在【折弯偏移】面板中将终止条件设置为给定深度 (Blind)，偏移距离输入 8 mm；尺寸定位方式选择外部偏移。折弯位置设定为折弯中心线，折弯角度输入 60°，点击【确定】完成第一处折弯偏移。

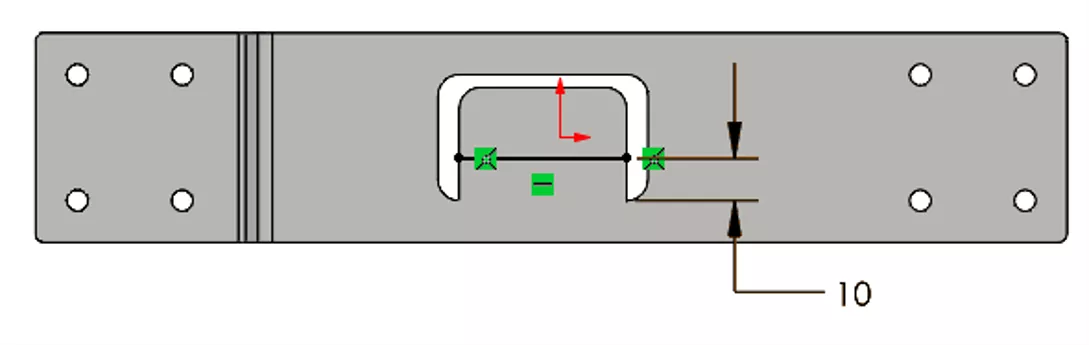

第二处折弯偏移，针对钣金中间切除槽内部的凸舌结构进行创建。在零件上表面新建草图，绘制一条水平直线，直线距离切除槽底边 10 mm，以此定义第二处折弯的位置。

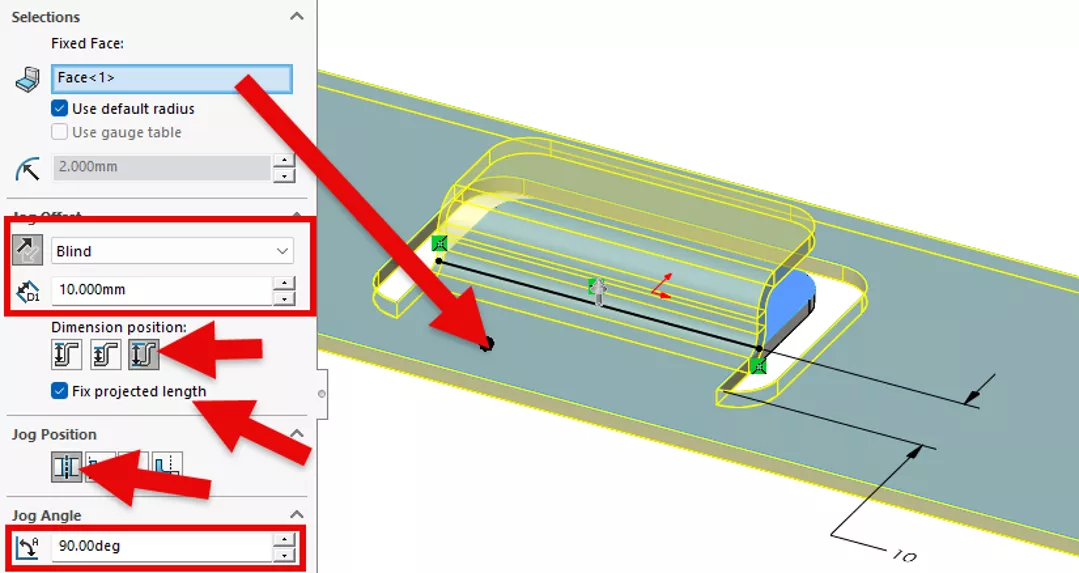

草图保持激活，启动 Jog 命令，选取零件上表面作为固定面。在折弯偏移设置中选择给定深度，折弯方向向上，偏移值 10 mm；尺寸定位选择整体尺寸，勾选固定投影长度；折弯位置保持折弯中心线，折弯角度设置为 90°，参数确认后点击确定，生成第二处折弯偏移。

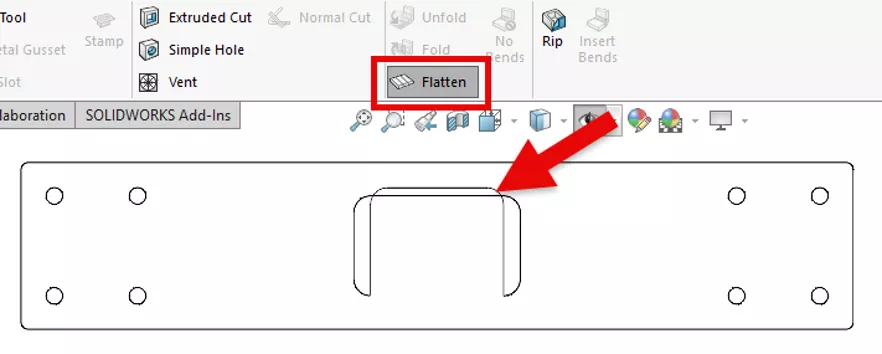

展开平板型式后可以发现该折弯存在问题：折弯生成的材料侵占了其余平板区域，也就是说本次操作给槽中间的凸舌额外增加了材料。

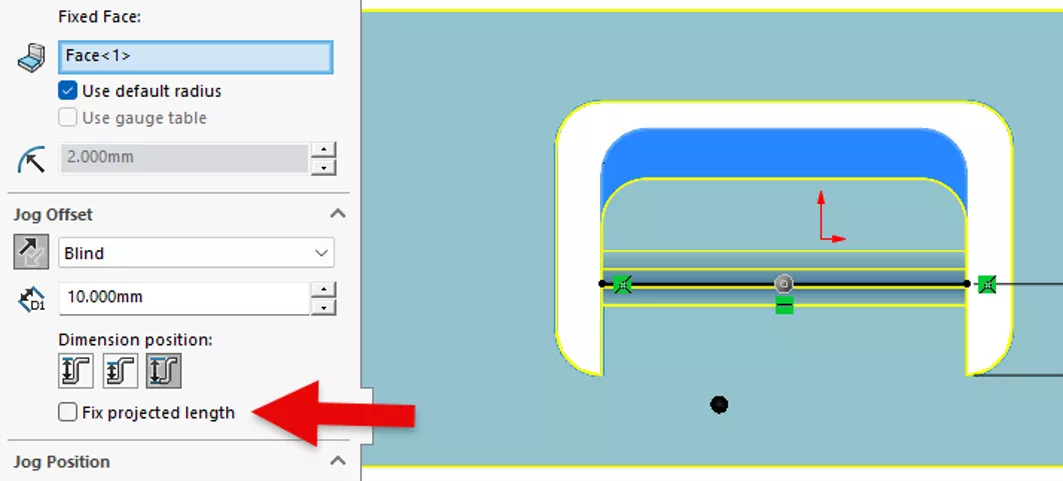

我们需要保证整体尺寸不变，同时保留凸舌原有长度，确保钣金能够正常展开为平板型式。编辑刚刚生成的 Jog 特征，取消勾选【固定投影长度】。

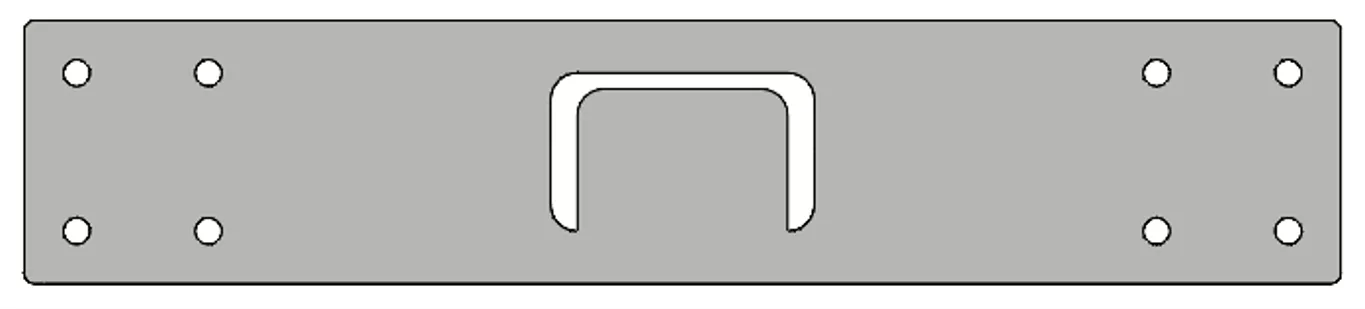

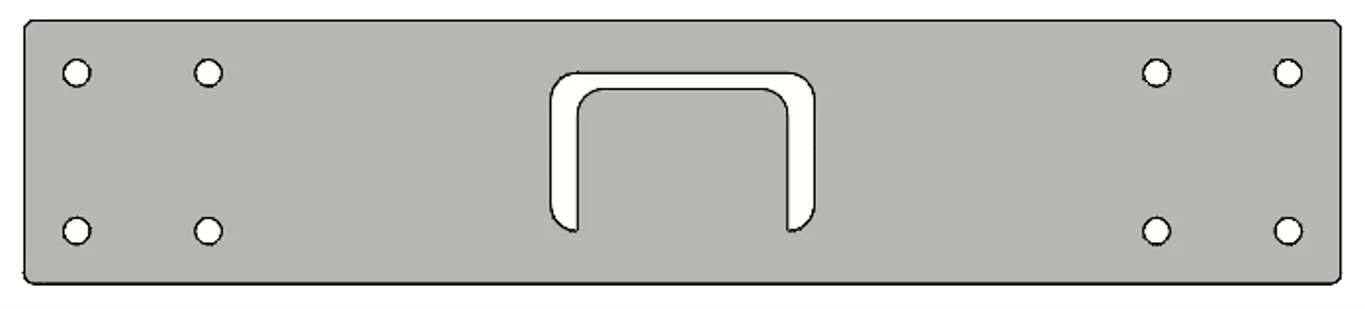

启用该选项时，软件会根据输入的折弯参数保持零件的投影长度；取消勾选后，特征将保留原有凸舌的实际几何长度，本例中即可保证展平后凸舌尺寸不变。

最后一处折弯偏移，采用和第一处相同的流程在钣金右端创建。在上表面绘制草图直线定义折弯位置，草图完成后调用 Jog 命令，配置对应的折弯参数得到目标外形，至此案例零件的三处折弯偏移全部制作完成。

总结

SOLIDWORKS 钣金模块的 Jog 特征简洁高效，用于在钣金件上生成可控的偏置折弯。通过调整折弯方向、偏移距离、折弯定位以及投影长度选项，我们可以创建满足设计精度要求的几何结构，并且保证零件能够正确展开生成平板型式。
