通过SOLIDWORKS AI助手LEO自动生成宏来消除繁琐重复任务

SOLIDWORKS AI 虚拟助手能为我提供哪些帮助？

使用 SOLIDWORKS 宏是消除繁琐、重复性工作，节省设计时间的有效手段。但是，对于几乎没有编程经验的用户而言，创建宏来执行一系列操作会非常困难。

借助 SOLIDWORKS AI 虚拟助手 LEO，任何人都可以在 SOLIDWORKS Design 中，通过简单提示词自动编写宏。

前置条件与设置

AURA 与 LEO AI 虚拟助手可直接在 SOLIDWORKS Design 的任务窗格【虚拟助手】选项卡中访问。

若要使用 AURA 与 LEO AI 虚拟助手，您需要拥有较新版本的 SOLIDWORKS Design，并且连接至 3DEXPERIENCE 平台。

- SOLIDWORKS Design（命名用户许可）

- SOLIDWORKS Design 云服务版（设备锁定许可）

- 已授予 Collaborative Designer for SOLIDWORKS 角色

- 已安装 Design with SOLIDWORKS 应用程序

注意：在 SOLIDWORKS Design 中使用 AI 虚拟助手，需要 2026 SP3.2 或更高版本。

安装指引可查阅入门指南对应章节：

注意：使用 AURA 或 LEO，无需将任何文件保存至 3DEXPERIENCE 平台。

操作步骤

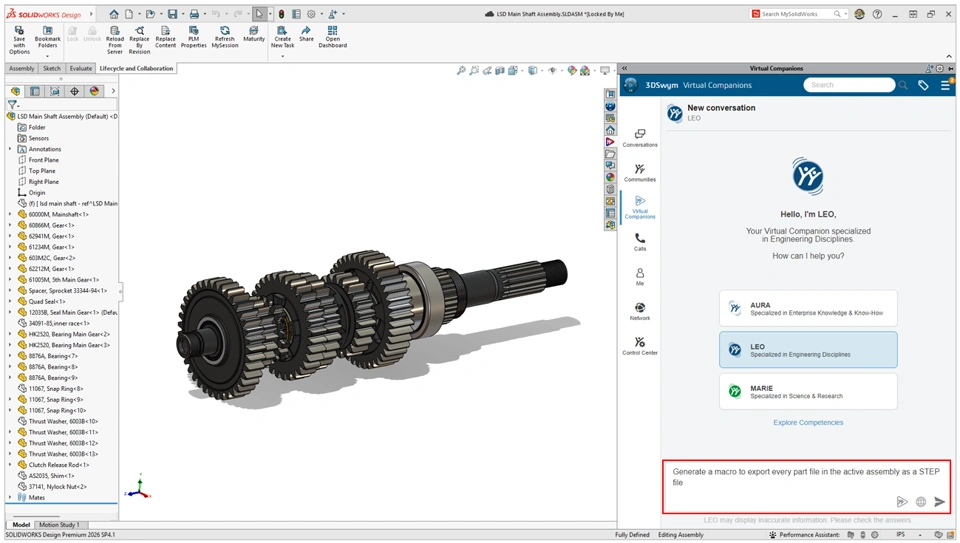

1. 在 SOLIDWORKS 任务窗格的【虚拟助手】选项卡中，选中 LEO，并在输入区域输入提示词。

示例：“生成一个宏，将当前装配体中的所有零件文件导出为 STEP 文件。”

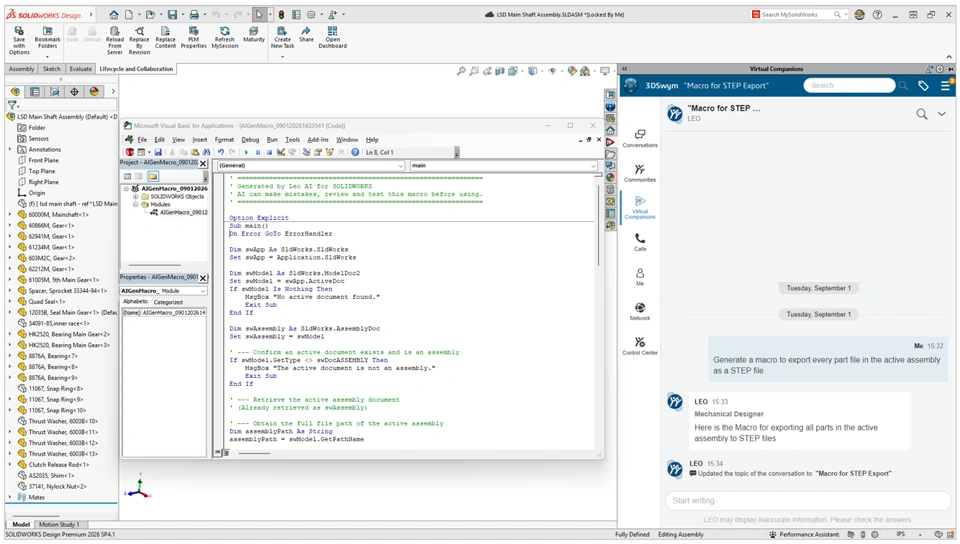

2. LEO 完成宏创建后，会打开 Visual Basic for Applications（VBA）编辑器，并展示生成好的宏。VBA 是 SOLIDWORKS Design 内置引擎，用于录制、运行和编辑宏。

注意：如有需要，可在 VBA 编辑器中手动编辑宏。

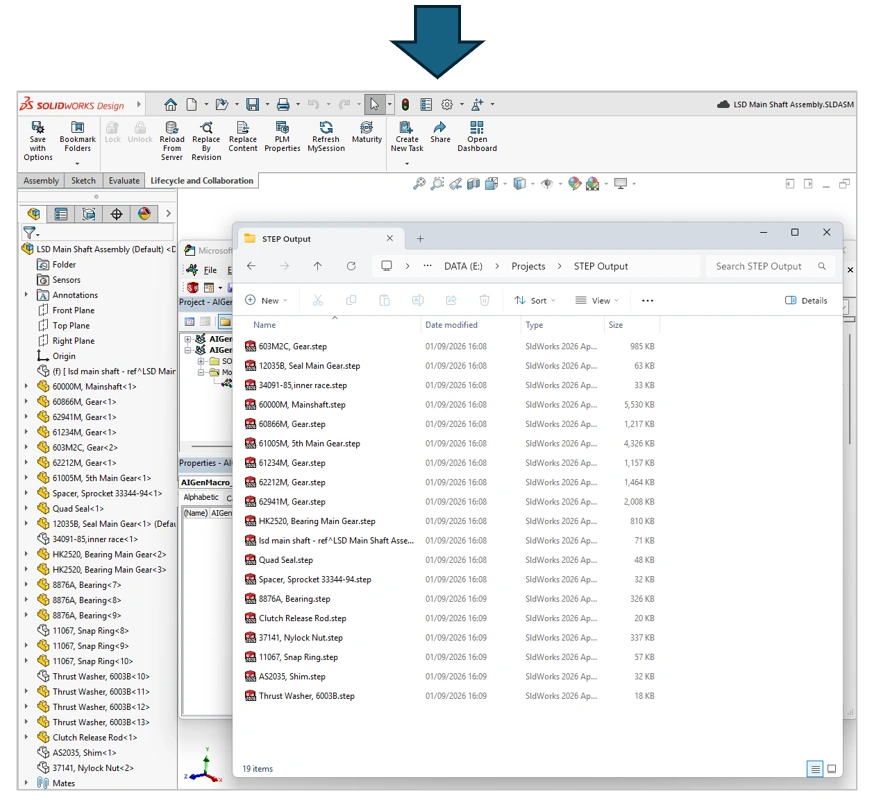

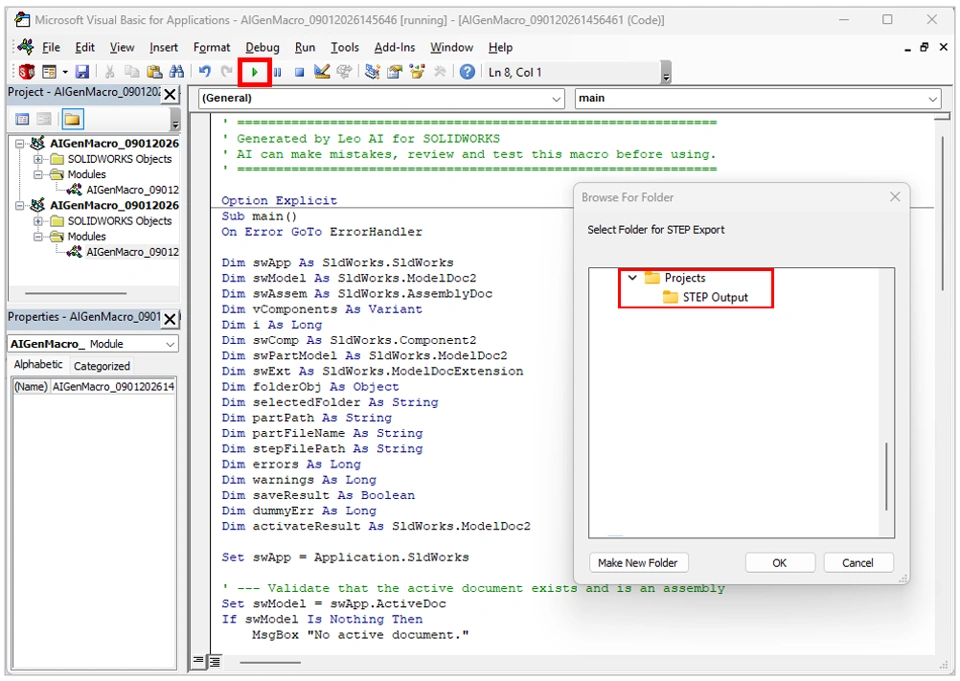

3. 运行宏：在 VBA 窗口点击【运行】图标。在本示例中，LEO 编写的宏会提示用户选择 STEP 文件的保存文件夹。

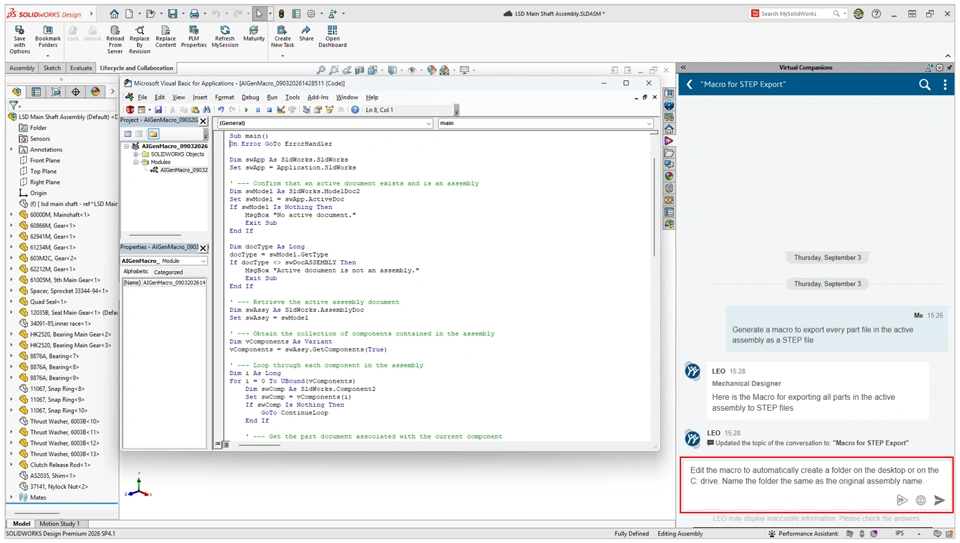

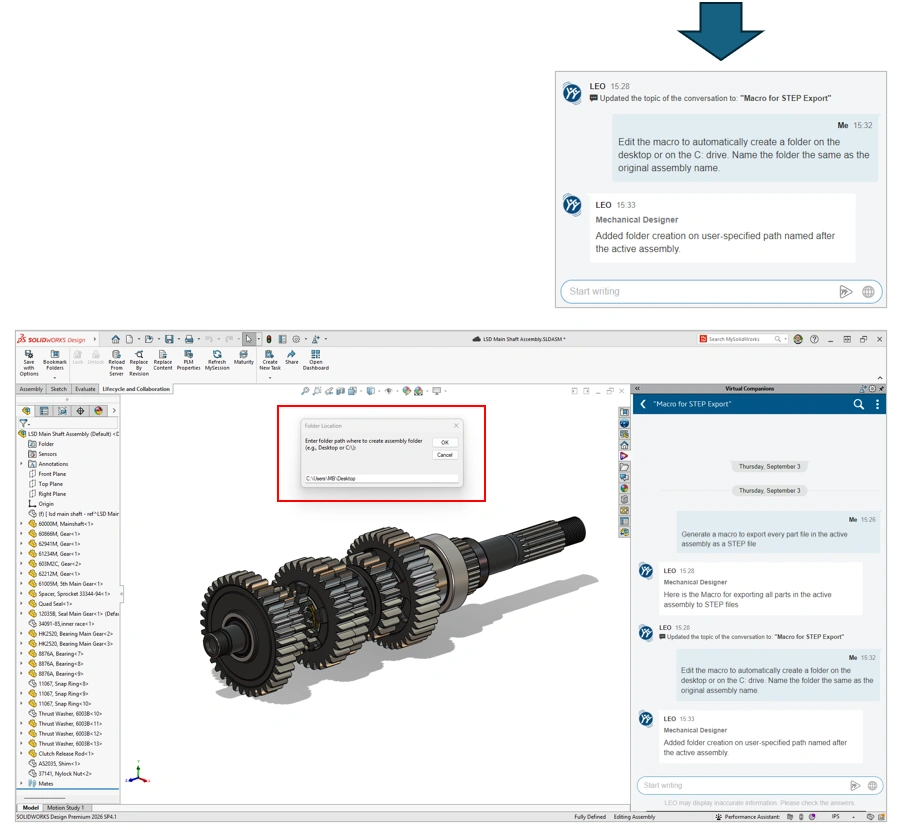

4. LEO 也支持协助编辑宏。只需在当前 LEO 对话窗口描述需要修改的内容，LEO 就会根据您的修改需求重新生成宏。重新运行更新后的宏，验证效果。

示例：“编辑宏，在桌面或 C 盘自动创建文件夹，文件夹名称与原装配体名称一致。”

可持续在对话中继续提出更多修改需求。

部分修改请求可能无法实现，原因通常是超出宏工具本身的能力限制。遇到该情况，LEO 会向用户发出警告。

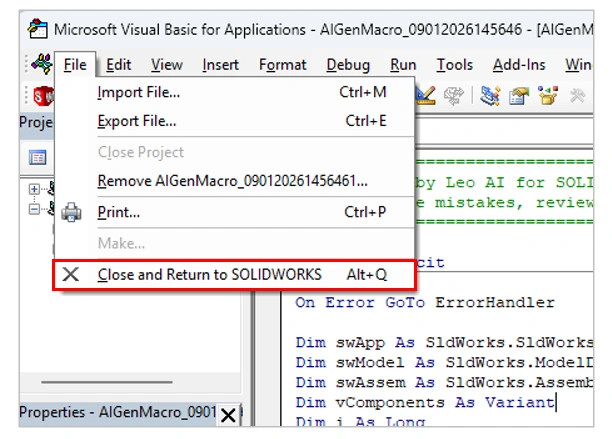

5. 在 VBA 编辑器中保存宏。操作完成后，通过【文件】→【关闭】退出 VBA 编辑器，返回 SOLIDWORKS。

如需了解更多宏与 SOLIDWORKS API 相关内容，请查阅二次开发教程，或联系SOLIDWORKS 经销商智诚科技ICT。

SOLIDWORKS宏创建提示词示例

提示词

• 导出钣金展开图为 DXF

• 从 CSV 文件的点数据生成 3D 草图

• 将当前工程图所有图纸导出为同一个 PDF 文件，保存在当前文件夹

• 将所有打开文档另存为 PDF，保存至原文件所在目录

• 将此文件夹下全部工程图导出为 DXF 文件

• 将工程视图比例设置为图纸比例

• 将当前工程图内所有图纸重命名为图纸视图对应的模型名称

• 关闭除工程图以外的所有文档

• 将当前装配体中所有虚拟零部件保存为独立文件
