如何在 SOLIDWORKS工程图标题块中将注释居中？

SOLIDWORKS 提供多种工具，可对工程图中的注解与视图进行精确定位。这类对齐功能可以保证工程图保持专业、整洁的外观，还支持用户在标题块内将注释居中，保障信息便于阅读。

SOLIDWORKS 工程图内用于注释居中的工具

SOLIDWORKS 软件内置多种捕捉与对齐工具，帮助用户制作整洁、格式统一的工程图。

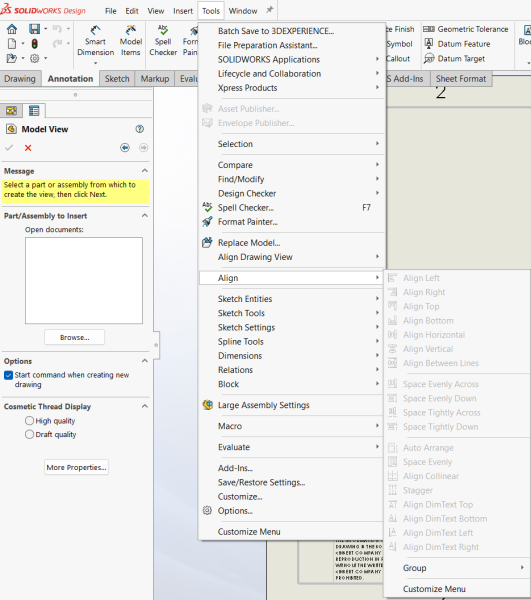

SOLIDWORKS 工程图中的对齐选项

SOLIDWORKS 的这些工具可对尺寸、注释、注解、球标以及工程图视图实现自动定位与整理。

SOLIDWORKS 支持的对齐选择包含：

‑顶端对齐

‑底端对齐

‑横向等距分布

‑纵向紧凑排布

‑自动排列

‑交错排布

‑共线对齐

SOLIDWORKS 还具备一项工程图专用功能，专门用于在矩形区域内对齐工程图注释，该功能在填充标题块时尤为实用。

在 SOLIDWORKS 中将注释居中的操作方法

您可以使用捕捉至矩形中心选项，将 SOLIDWORKS 工程图标题块内的注释居中。

将标题块内注释居中的步骤：

1. 在 SOLIDWORKS 工程图纸上单击鼠标右键，从快捷菜单中选择编辑图纸格式。

2. 选中需要在图纸左下角标题框内对齐的注释。

未居中的标题块注释

3. 在注释上单击鼠标右键，在【所选图元】下方的快捷菜单中选择捕捉至矩形中心。

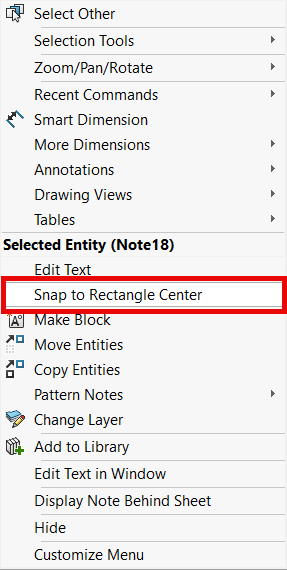

选择将 SOLIDWORKS 工程图标题块注释居中

4. SOLIDWORKS 窗口左下角会出现提示：“选择矩形的四条边。”

5. 点选包围标题块（或需要注释居中的区块）的四条边线，选择边线的先后顺序没有要求。

完成居中后的注释

捕捉至矩形中心属于小巧但实用的功能，无需额外绘制构造几何，就可以快速定位并引用矩形的中心点。

其他注释定位方式

您可以在注释的属性管理器中定位注释，或者进入参数选项并选择在屏幕显示。也可以使用**移动图元**命令，配合快速捕捉，或是直接拖拽注释。

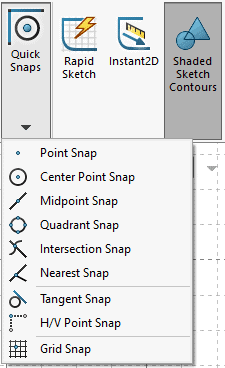

快速捕捉选项

在注释属性管理器中，您可以指定 X、Y 方向坐标。使用移动图元命令时，可在移动属性管理器中选用各类移动方式。

在工程图中放置注释

如需放置注释，请切换到命令管理器的注解选项卡，点击注释工具，再点击工程图视图或者图纸的目标放置位置。在弹出输入框内录入注释文本，并按需链接自定义属性。

学习 SOLIDWORKS 工程图基础

在标题块内实现注释居中是一项工程图基础技能，可以让工程图纸从新手水准提升至专业水准。但这仅仅是 SOLIDWORKS 众多用于尺寸标注与详图绘制工具的其中之一。点击学习更多SOLIDWORKS教程
