构建稳定的 SOLIDWORKS 装配体

通过本篇技术教程，学习如何在 SOLIDWORKS 中构建稳定装配体。

一个 SOLIDWORKS 装配体看起来可能一切正常：零部件位置正确，配合重建无报错，所有零部件运动都符合预期。

然而，一旦有人做了设计修改。

某个配合丢失参考；某个零部件无法运动；在根本没有编辑过的装配体区域弹出过定义警告。

人们往往会把问题归咎于最新的那次修改。但实际上，该修改可能仅仅只是暴露了装配体结构中原已存在的缺陷。

稳定的装配体，并不是靠增加更多配合、消除全部剩余自由度实现的。它来源于能够清晰表达设计预期行为，并且在设计迭代过程中依然逻辑自洽的零部件约束关系。

本文示例使用国际象棋计时器装配体（图 1）。该模型包含简易外壳、两套计时机构以及多个运动零部件。模型体量小巧，既可以清晰看到每一处配合发挥的作用，又能够演示多种常用装配技术。

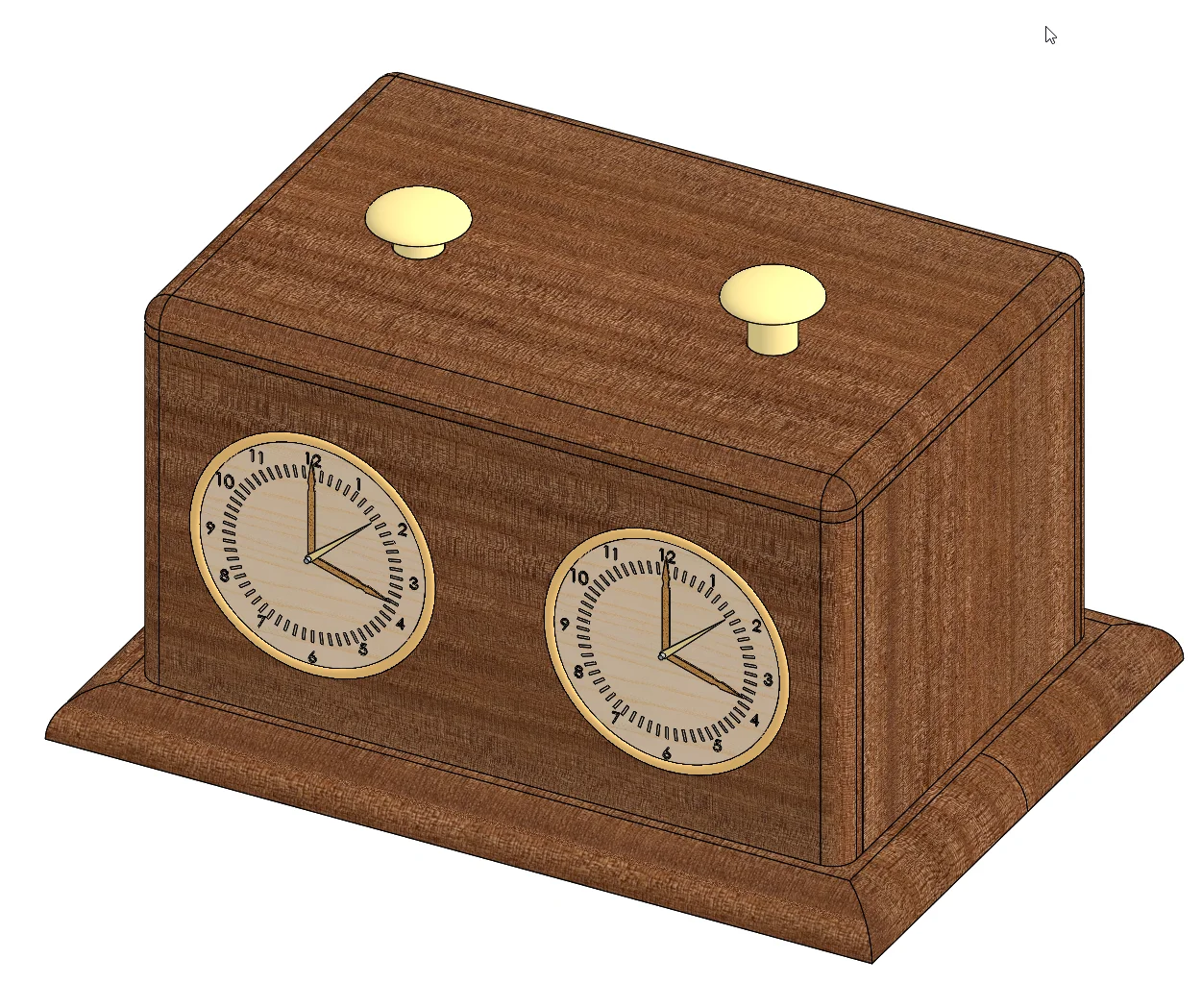

图 1：本文通篇使用的国际象棋计时器装配体，用于演示配合策略、预期运动、子装配体行为以及上下关联参考。

从运动需求出发，而非从几何出发

添加配合的时候，人们很容易把注意力放在几何体上：给圆柱面添加同心配合，给两个平面添加重合配合，反复操作直到零部件看上去位置正确。

建模时应当思考一个更重要的问题：“这个零部件应当允许怎样运动？”

每一个插入装配体的零部件初始都拥有 6 个自由度：可以沿三个轴平移，也可以绕这三个轴旋转。每一个配合会消除一个或多个自由度，最终只保留设计所需要的运动。

以国际象棋计时器的指针为例：

每一根指针需要定位于安装销上，并且与表盘保持正确距离。首先给指针与销添加同心配合。此时指针已经居中，但依旧可以沿着销滑动，也可以绕销旋转。在这个阶段，这些剩余运动是很有价值的判断依据。

使用移动零部件命令拖动指针，剩余的运动可以直观展示该配合控制了什么，又没有控制什么。

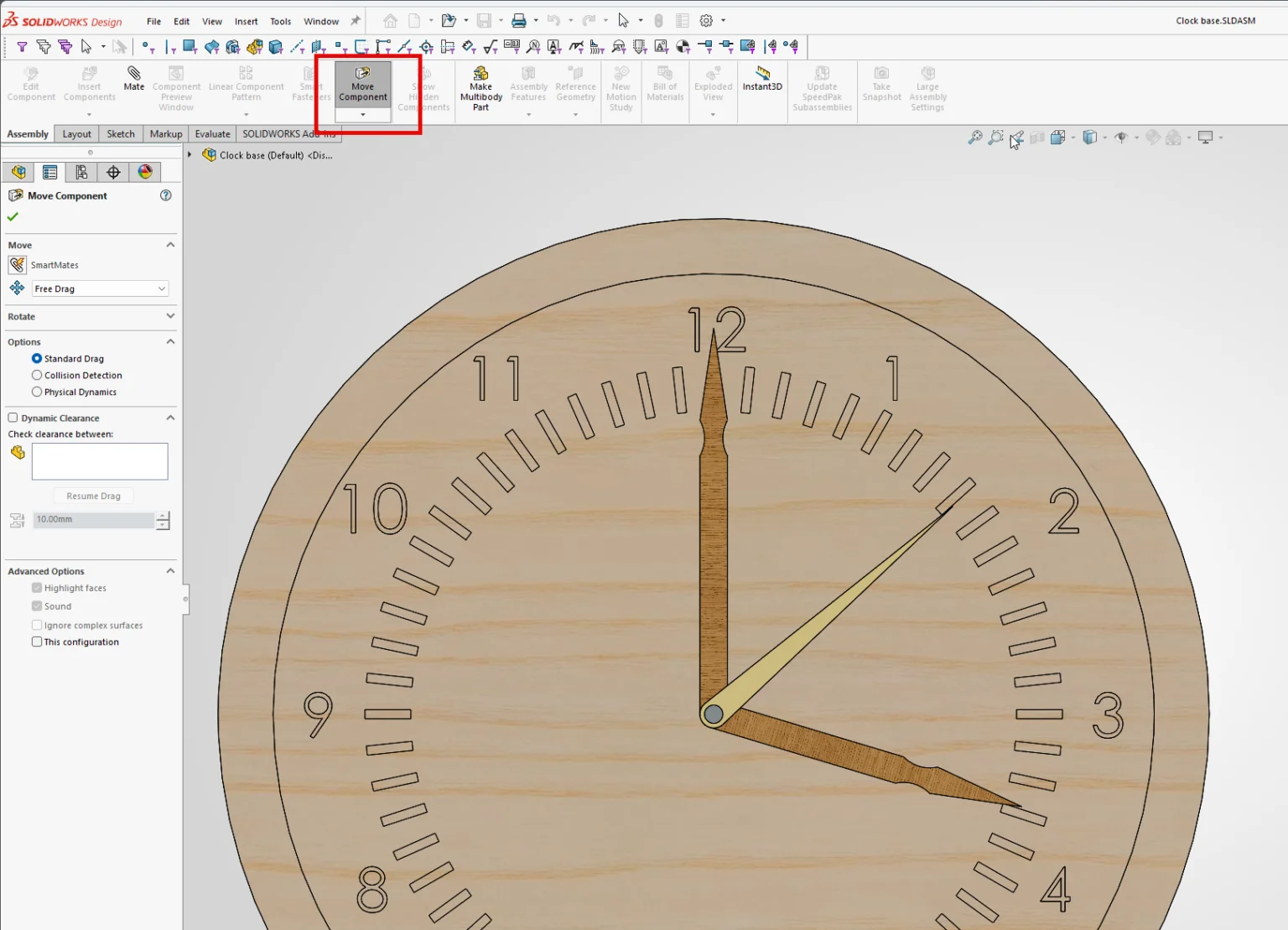

图 2：移动零部件命令可帮助验证零部件当前可实现的运动。

接下来，使用重合配合或者距离配合定义轴向位置，再次测试零部件状态。

此时指针无法再朝向或者远离表盘移动，但依旧可以绕销旋转。SOLIDWORKS 可能依旧提示存在剩余自由度，但零部件的行为完全符合设计意图。

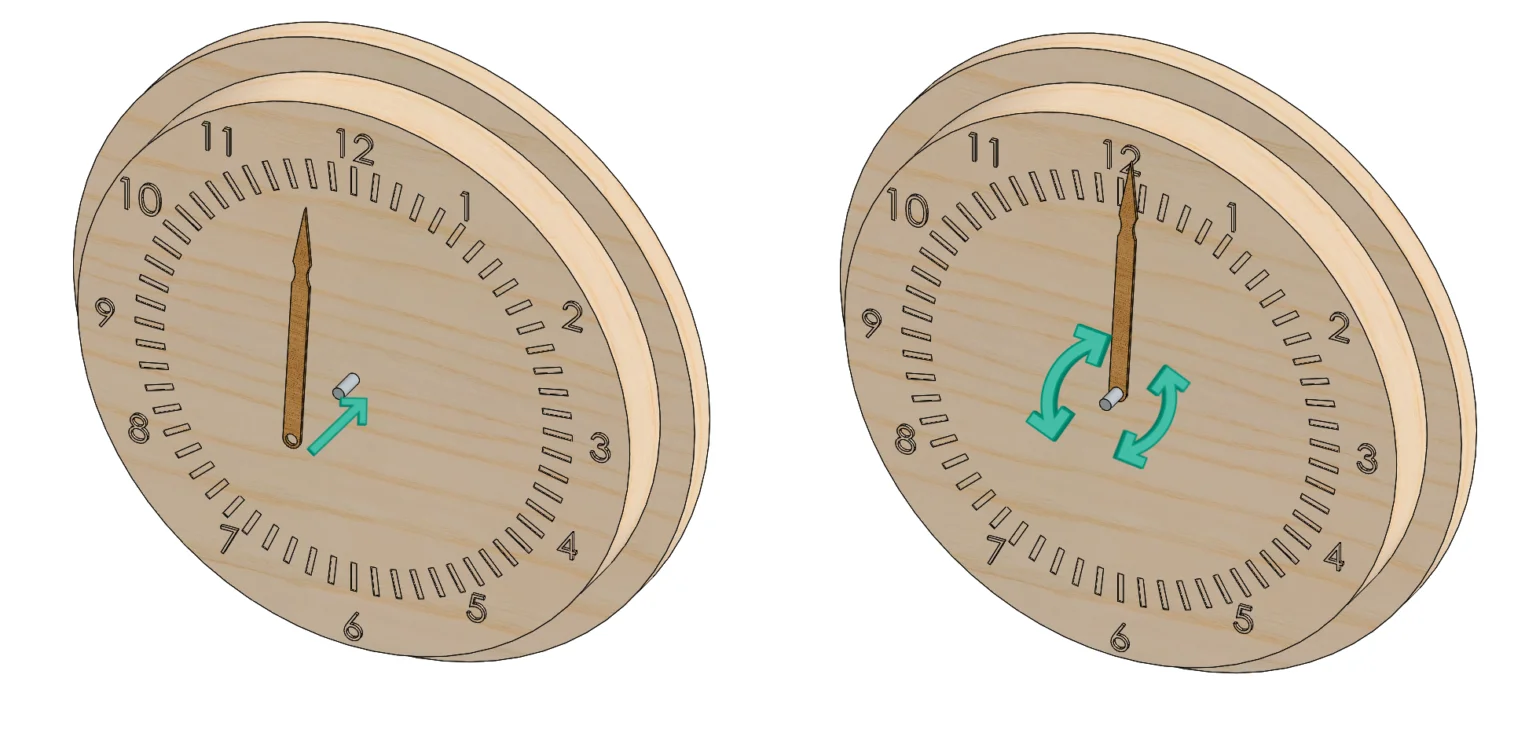

图 3：同心配合叠加重合配合，在保证指针定位准确的同时，允许指针旋转。

这种剩余运动并不是故障，而是设计的必要条件。这点至关重要，很多装配体问题的根源就是：仅仅因为零部件还可以运动，就继续追加配合。如果剩余运动本身就是设计意图的一部分，消除它并不会改善装配体，只会给配合求解器增加更多需要处理的约束。

一套合理的配合策略应当从运动需求出发，而不是几何。在新建配合前，思考该配合会消除哪一个自由度，以及是否确实需要消除该运动。

完全定义并不永远是目标

指针保留旋转自由度，是因为旋转是它的功能。其他零部件有着不一样的要求。

以国际象棋计时器外壳为例：外壳面板装配完成之后，相互之间不应当产生任何相对运动。这种场景下，完全定义就是合理的，因为不存在需要保留的预期运动。

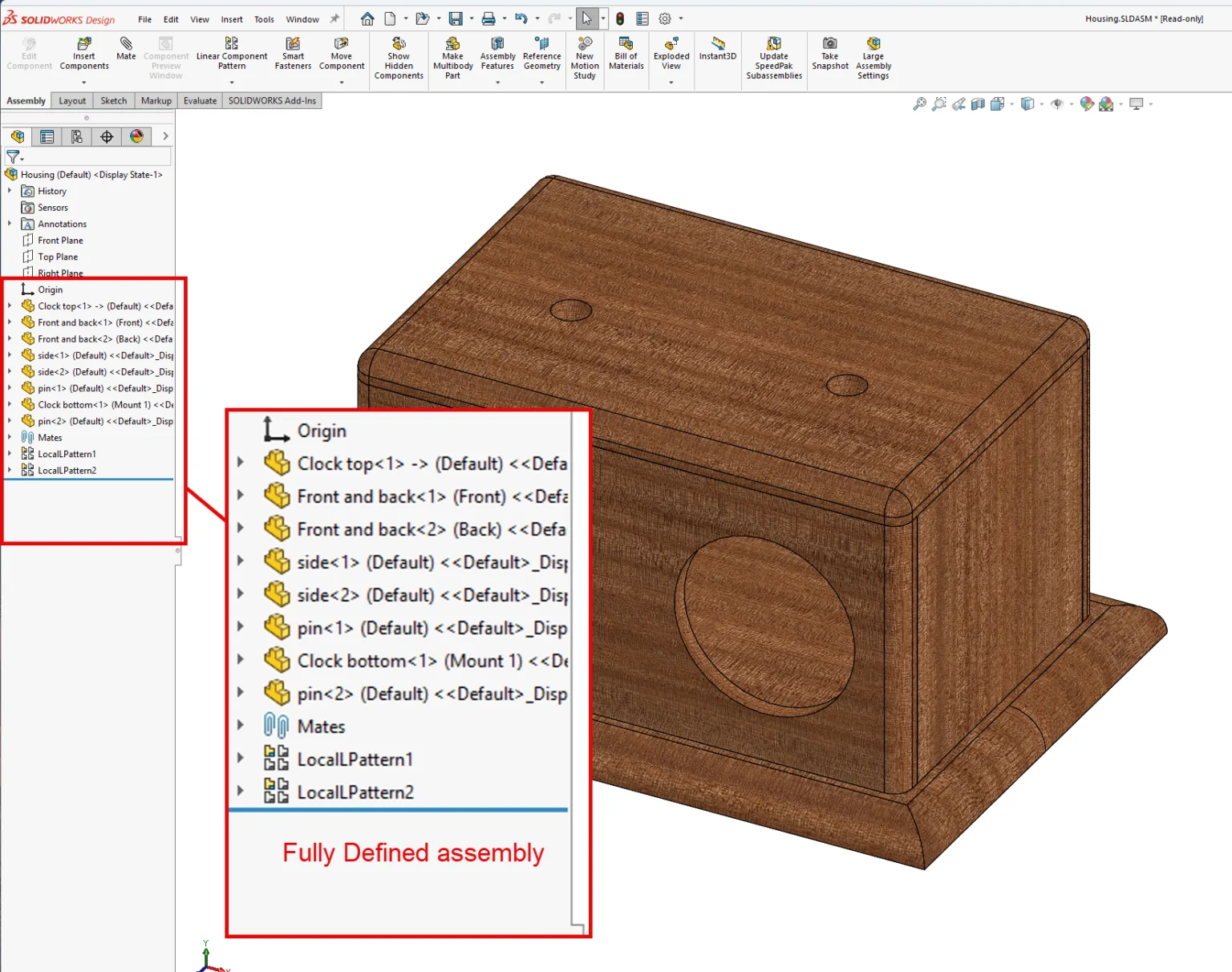

图 4：当没有需要保留的预期运动时，适合采用完全定义装配体。

添加定位外壳零部件所需的配合，并用移动零部件验证行为。

当预期运动已经全部消除之后，如果继续新增配合，试图约束已经被现有配合关系控制的位置。根据所选几何与配合类型的不同，SOLIDWORKS 会提示零部件过定义，或是识别该新增配合为冗余配合。

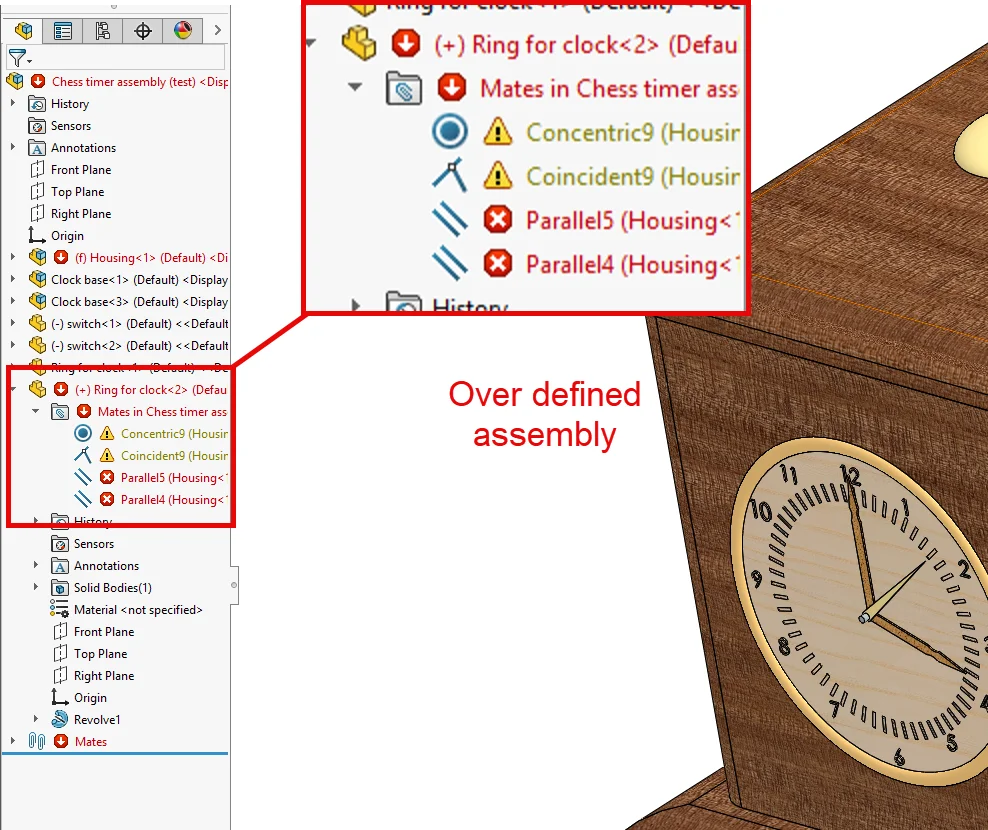

图 5：过多约束会造成装配体过定义，图中表盘外圈金色圆环上额外添加的定位配合即为示例。

增加配合并不会让零部件变得更可靠、更稳定，只会增加配合求解器需要满足的约束关系。

指针与外壳很好地说明了二者的区别：指针保留自由度，是因为功能上需要；外壳不需要自由度，是因为无需保留运动。二者的约束状态都是正确的。

过定义零部件则与之不同：多组约束试图控制同一种行为，当装配体发生变更时，发生冲突的概率随之上升。

请记住这个核心观点：“完全定义只是一种状态，正确定义才是最终目标。”

理解刚性子装配体与柔性子装配体

打开其中一个计时器子装配体，拖动指针，指针可以正常旋转。回到顶层装配体再做同样操作，指针不再能够运动。

配合本身没有发生变化，但是 SOLIDWORKS 求解配合的方式改变了。

当子装配体设置为刚性时，在父装配体层级中 SOLIDWORKS 会把它视作一个独立整体。子装配体内部的配合依旧确定内部零部件位置，但内部运动不会在父装配体中参与求解。

对于国际象棋计时器来说，这意味着直接打开计时机构子装配体时指针可以旋转，但在顶层装配体中无法旋转。

想要改变该行为，右键单击子装配体，选择使子装配体柔性。

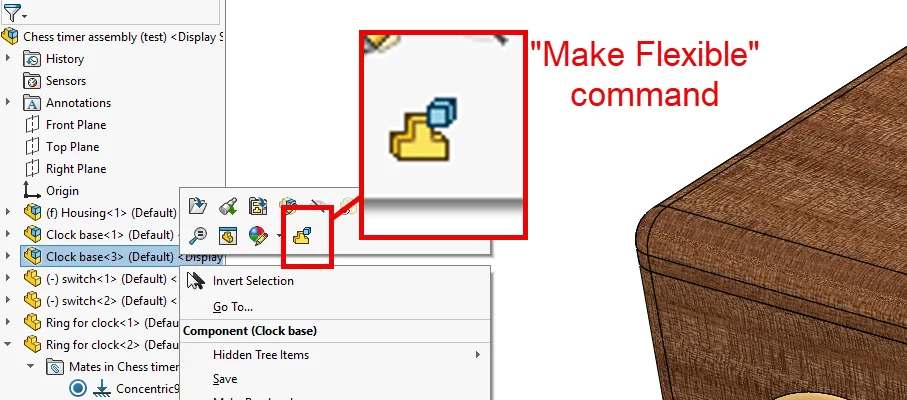

图 6：将计时机构设置为柔性，内部运动就可以在顶层装配体中参与求解。

子装配体内部的自由度就会向上传递至更高层级装配体，在父装配体中又可以拖动旋转指针。

该功能十分实用，但也存在取舍。刚性子装配体可以作为整体求解；柔性子装配体需要将内部全部配合关系纳入父装配体的求解计算。

实际的性能影响取决于装配体的规模与复杂程度，大型装配体中大量使用柔性机构会增加重建耗时。

部分场景并不需要柔性。如果机构只需要少数几组预设位置，使用配置会是更简洁的方案。创建对应不同状态的配置，子装配体保持刚性即可。

图 7：当希望避免使用柔性子装配体时，配置是有效的替代方案。

只需要实现打开、关闭、中间位置等少数状态的装配体，就属于这类场景。

需要思考的实际问题是：“你需要在父装配体中实现连续运动，还是仅需要少数几组定义好的位置？”

当父装配体需要访问内部运动时，使用使子装配体柔性命令。否则，配置会是更简洁的替代方案。

不新增配合即可锁定旋转

部分零部件会产生非设计意图的多余运动。国际象棋计时器外壳上的木质定位销就是典型案例。

添加同心配合并定义销的轴向位置之后，零部件定位到位，但依旧可以绕自身轴线旋转。常规做法是再新增一组配合控制角度位置，但很多情况下完全没必要。

如果角度朝向没有任何功能意义，编辑同心配合，勾选锁定旋转。

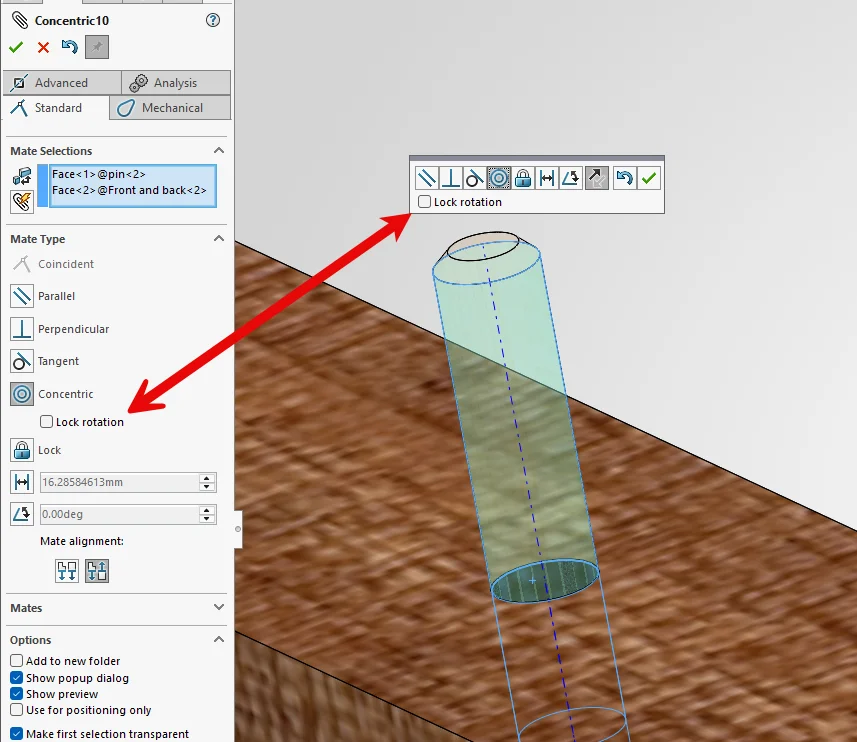

图 8：同心配合中开启锁定旋转，无需新建配合即可消除不必要的旋转运动。

定位销不再旋转，同时没有新增任何配合。简化整套配合方案，减少需要求解与维护的约束关系数量。

但是锁定旋转不能用来替代真实的设计需求。如果手柄、键连接零件或者类似零件的朝向有功能要求，应当使用专门的配合明确定义角度。

需要思考：“这个旋转运动是需要明确定义，还是仅仅只需要消除即可？”

管控上下关联参考

上下关联建模可以大量减少重复工作。以计时器外壳为例：定位销的位置定义在上盖与下盖零件，侧板上的孔需要和这些位置对齐。

不需要重复创建尺寸，在侧板绘制孔的时候直接引用已有几何体。

由此形成明确的依赖关系：上盖 / 下盖 → 侧板。

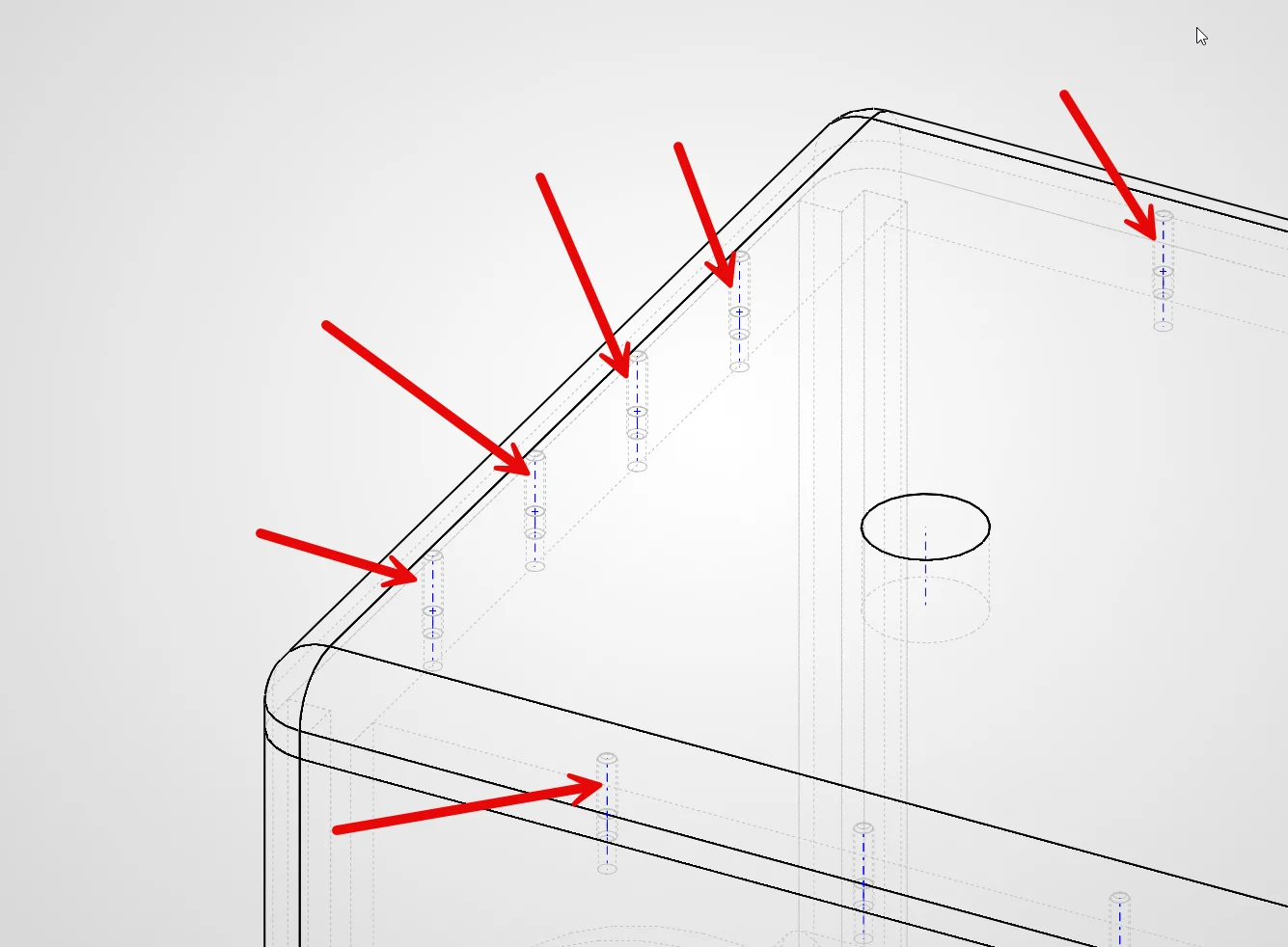

图 9：侧板上的孔引用上盖、下盖的销定位位置，保证上下关联的依赖方向清晰明确。

修改驱动端的孔位，侧板对应的孔会自动更新。

这种方式效率很高，设计信息只维护一份。但同时会在零部件之间建立依赖，依赖关系必须拥有清晰的指向。

一旦依赖指向变得模糊，问题就会接踵而至。

如果上盖后续的某个特征又去引用侧板所控制的几何，就会形成：上盖 → 侧板 → 上盖，产生循环参考。

循环依赖难以理解、难以排查，装配体迭代时极易出现非预期行为。创建上下关联参考之前，先要确定哪一个零部件掌握该信息的所有权。

在国际象棋计时器案例中，销的位置由上盖、下盖掌握，侧板跟随它们。明确所有权，依赖关系就易于理解，避免同一信息被多方控制。

可以用这个问题做判断：“哪一个零部件拥有这个尺寸或者位置的定义？”

确定之后，依赖关系从信息的归属零部件向外传递。

系统化排查配合故障

所有装配体，迟早都会出现无法求解的配合。人的本能往往是直接编辑标红的配合直到警告消失。更好的做法是遵循一套固定流程。

出现配合报错时：

1. 定位触发该问题的那次修改。

2. 检查失效配合所使用的参考。

3. 逐个压缩可疑配合，不要直接压缩整个配合组。

4. 涉及多个配合时，使用配合专家 (MateXpert)缩小排查范围。

5. 对受影响的子装配体单独验证。

6. 警告消除之后，测试零部件的预期运动。

这套流程专注修复问题根源，而不是仅仅消除报错现象。

配合失效往往是特征变更、参考丢失，或是装配体别处存在冲突约束所导致。警告只提示故障出现的位置，排查流程帮助定位故障产生的原因。

为下一次修改而设计

SOLIDWORKS 装配体极少在第一次重建成功之后就宣告完工。设计会迭代，零部件会变更，装配体会不断扩充。创建配合、定义运动、建立依赖时做出的各项决策，决定装配体应对后续变更的能力。

一套稳定的装配体，不只是当下可以成功重建。它的配合方案要能够描述设计预期行为；依赖关系拥有清晰指向；结构便于隔离、定位故障。

当下一次设计变更到来时，目标不只是避免报错；而是让装配体本身帮助你理解故障。

要为下一次修改做设计，而不只是满足当前这一次重建。
