如何向 SOLIDWORKS 模型添加不同字体

在 SOLIDWORKS 模型中使用文字，可以对零部件进行标注、展示制造信息以及添加品牌标识。为 SOLIDWORKS 模型添加不同字体，能够提升模型的外观效果，或是符合企业品牌规范。

草图文字的使用方法

【草图文字】命令位于【工具】下拉菜单的【草图实体】子菜单中，用于在 SOLIDWORKS 模型上放置文字。该二维工具可以插入字母、数字或符号。如果需要频繁使用该命令，可以将其拖动到命令管理器中。

使用【草图文字】命令的步骤：

1、单击该工具，打开【草图文字】属性管理器。

2、选择一个基准面或边线作为草图放置载体。

3、选择边线、曲线、草图或草图线段，用以确定文字放置位置。

【草图文字】属性管理器

4、在【文字】输入框内，输入所需文字内容。

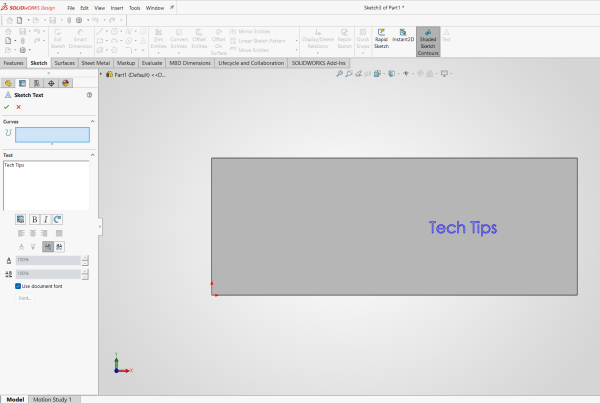

输入框中的文字会实时显示在模型上

5、确认无误后，单击绿色对勾。

如果选择了模型面，但没有可供文字跟随的曲线，您可以绘制圆形或由其他草图实体构成的连续轮廓，退出草图，再新建草图用于放置文字。

所有文字都可以通过【凸台 - 拉伸】或【切除 - 拉伸】命令生成实体或切除材料。如果模型表面为圆柱面或曲面，还可以使用【包覆】命令。

为 SOLIDWORKS 模型添加字体

【草图文字】属性管理器内包含一个【使用文档字体】复选框。如果希望为模型选用其他字体，取消勾选该复选框，字体选择区域即可启用。

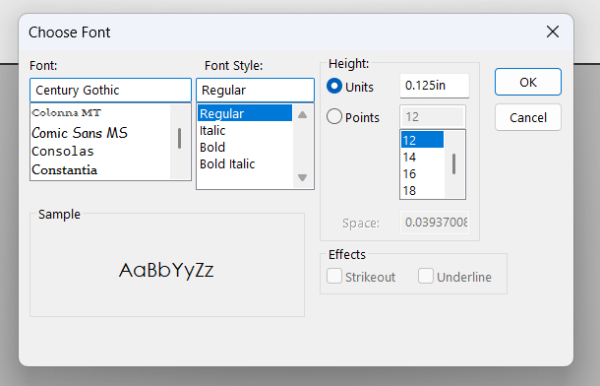

单击字体选择框，会弹出窗口，可修改字体、字形、高度以及文字效果。文字高度可按照单位或磅值进行设置。

为 SOLIDWORKS 模型添加不同字体

预览框会展示所选字体、字形与文字高度的预览效果。确认设置后，单击【确定】，对文字位置完成最终调整，再单击绿色对勾。

如果列表中没有所需字体，可自行添加字体。SOLIDWORKS 仅支持 TTF 字体文件。

在 SOLIDWORKS 模型上放置图像

如果不想使用文字，而需要在 SOLIDWORKS 模型上放置图像，则必须使用【编辑外观】命令。在该命令界面内添加贴花，并选择 PNG 或 JPG 格式文件。

选择需要放置图像的模型面，然后调整图像大小、位置与透明度。该工具适用于在光滑无标识的 SOLIDWORKS 模型上添加标识与纹理。
