SOLIDWORKS 钣金零件：展开状态与折叠状态下的质量属性

本文探讨 SOLIDWORKS 3D‑CAD 钣金零件的质量属性，说明折叠配置与展开配置之间质量属性存在差异的原因。

钣金发生折叠时会产生哪些变化？

钣金折叠后，折弯外侧承受拉应力，折弯内侧承受压应力。可以类比弯折浇花软管：内侧发生鼓胀，外侧被拉伸绷紧。金属零件折弯也会发生同类现象，只是形变程度更小。

产生该现象的原理

材料产生永久性折弯（即塑性变形）时，材料受力达到屈服强度。受拉一侧会产生永久性拉伸。材料被拉长的同时，厚度必然会减薄。厚度减薄的程度与泊松比直接相关，泊松比等于横向应变除以轴向应变，即厚度减薄量与伸长量之间的比值。泊松比数值越高，代表材料减薄越明显、拉伸变形越大。该现象在铝这类延展性材料中表现尤为显著，钢材同样会发生该效应。

该问题的实际影响

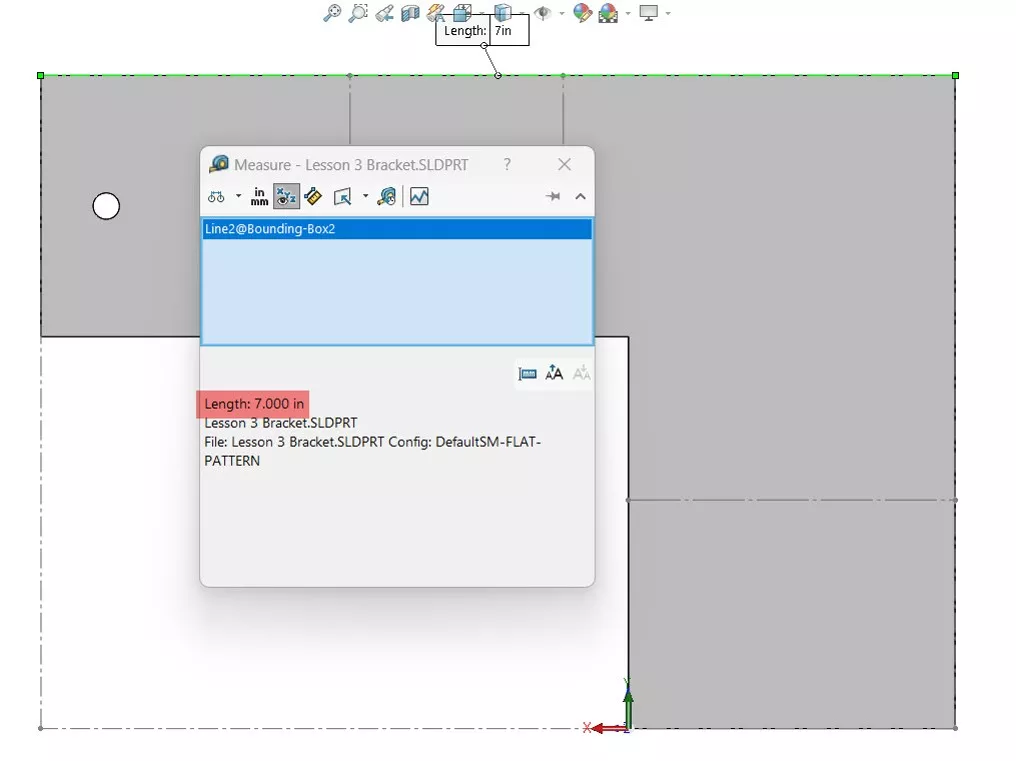

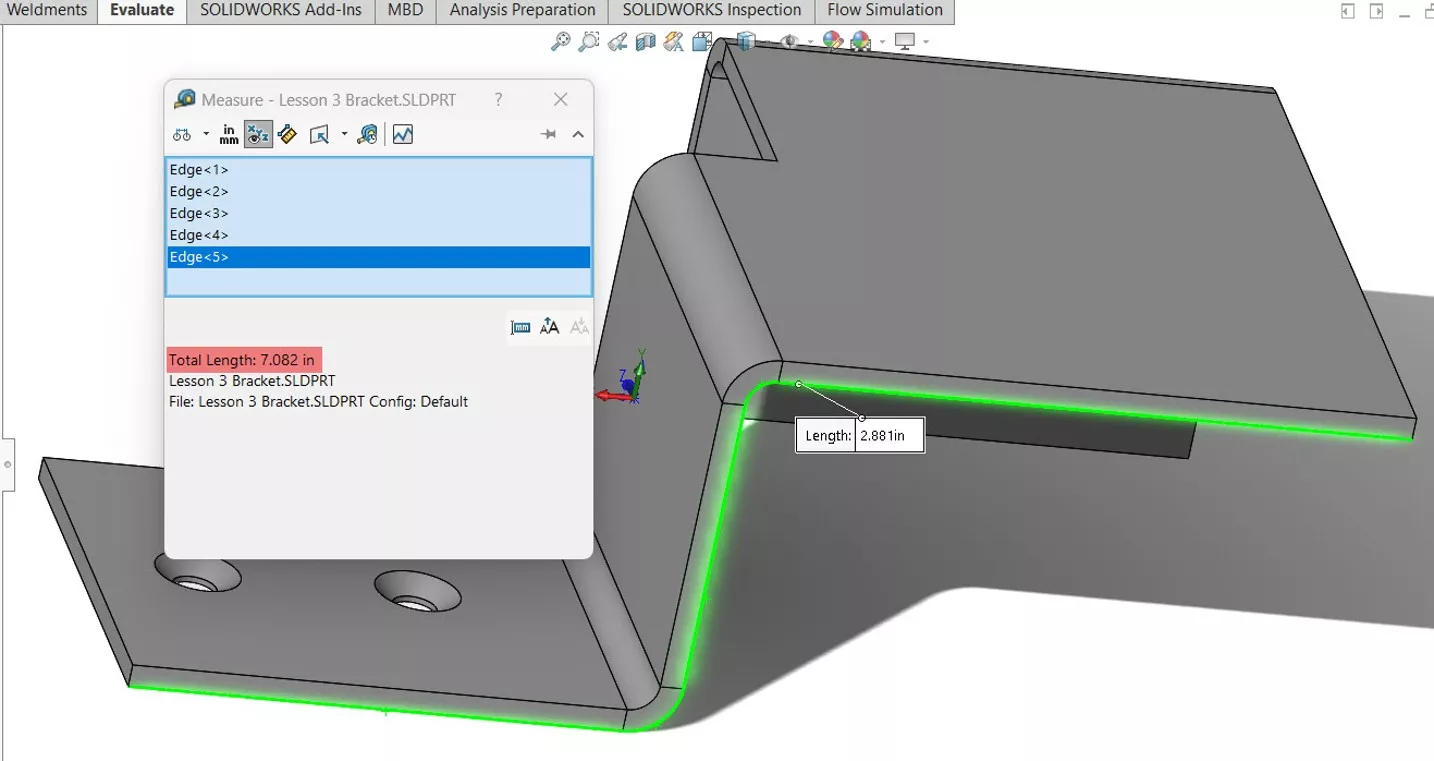

物理环境下钣金折叠后，零件外形长度会增加；折弯区域厚度减薄，会改变零件的质量分布，但总质量保持不变。上述为理论与实际工况的客观规律，但在 SOLIDWORKS 软件中并不完全符合该现实。

为简化质量计算，SOLIDWORKS 假定折弯区域厚度保持恒定不变。软件虽然会计算拉伸伸长量（该数值对加工出合格零件至关重要），但由此会导致折叠状态零件计算出的质量偏大。

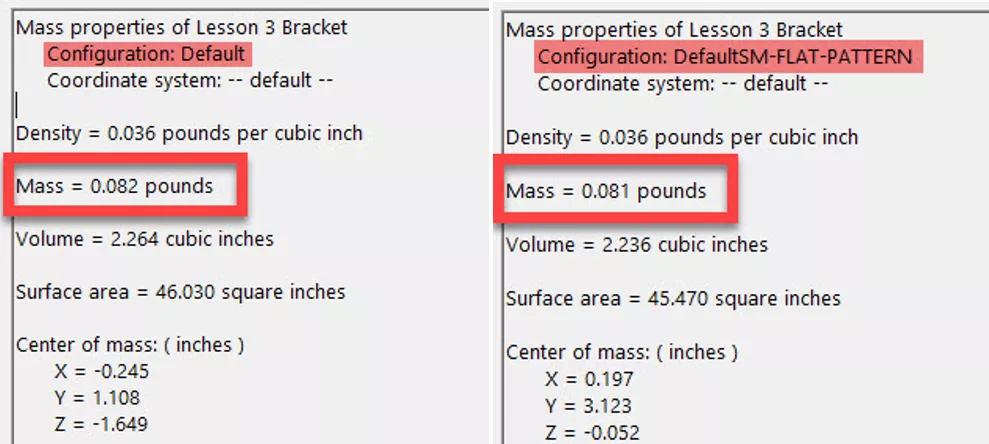

因此，展开模式下输出的质量数值是准确的，折叠模式下的质量并不总是真实准确。

使用 K‑因子作为变通处理方案

钣金K因子计算器免费下载

钣金零件的 K‑因子本质上定义了折弯区域内中性层的位置。中性层是折弯内部一条理论弧线，该位置材料既不受压也不受拉，是受压区与受拉区的过渡分界位置。

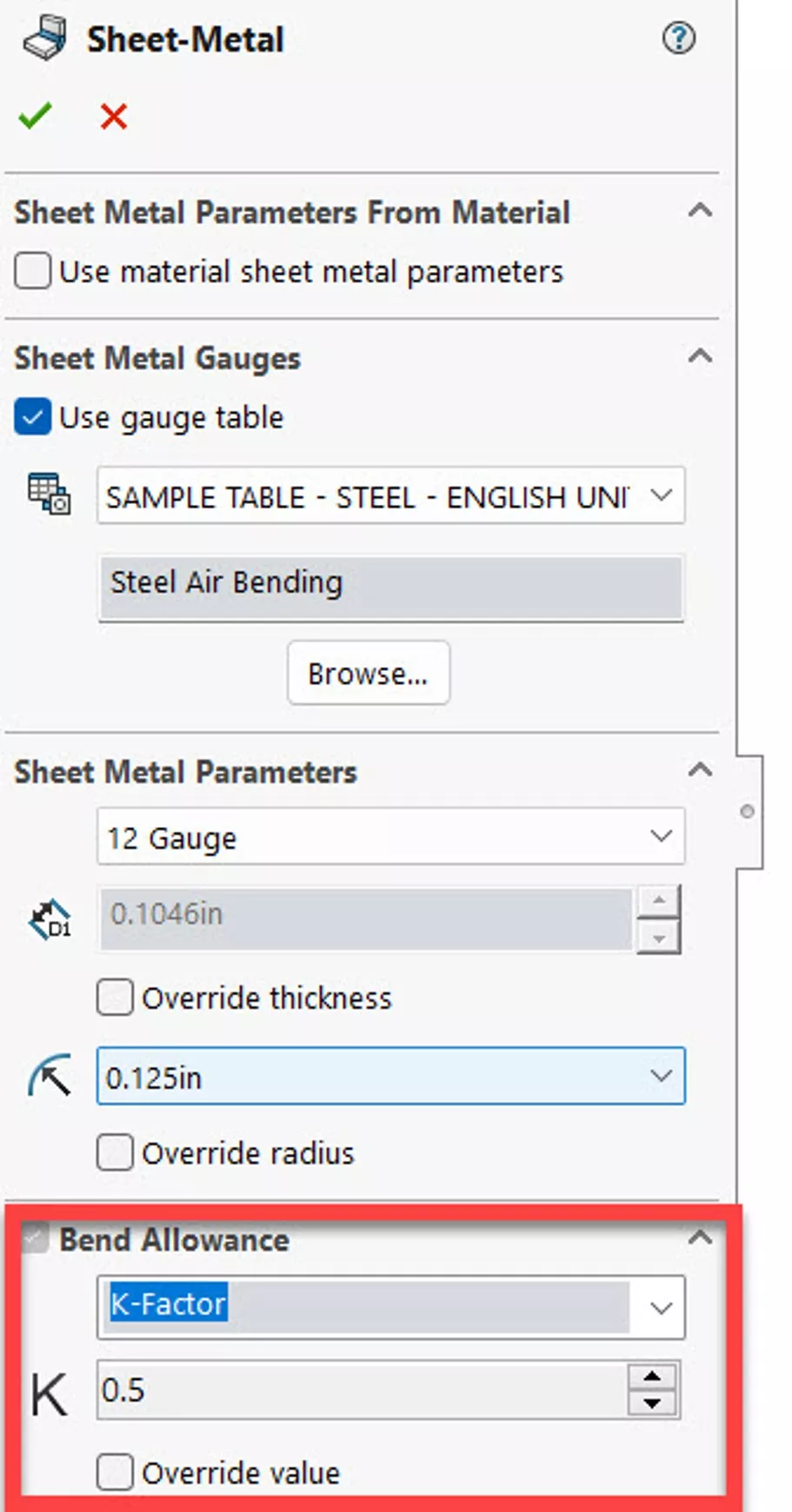

K‑因子的计算方式为受压侧厚度除以未折弯零件的总板厚。若将 K‑因子设置为 0.5，中性层会恰好位于板厚正中心，受压侧变形量与受拉侧变形量相等，零件总长度不会发生改变。此时在 SOLIDWORKS 中，折叠状态与展开状态的计算质量就会显示为相同数值。

但采用该处理手段需要谨慎：现实工况中几乎没有材料的 K‑因子等于 0.5。绝大多数折弯工艺的 K‑因子取值处于 0.25‑0.45 区间。K‑因子设置错误，会造成折叠后零件尺寸错误。

当需要从 SOLIDWORKS 3D‑CAD 获取精准质量数据时，官方通常建议引用展开图样的质量结果。
