如何根据图片创建 SOLIDWORKS 3D模型？

有些时候，只需要一张照片和少量尺寸，就可以创建现有实物的 3D CAD 模型。3D扫描仪非常适合采集深度信息与 3D曲线，但对于类似钣金展开图样这类对象，一台手机加一把数显卡尺通常就可以完成工作。那用SOLIDWORKS软件如何用图片创建 SOLIDWORKS 3D模型呢？和智诚科技一起来看看！

使用草图图片工具创建 3D 模型

在本例当中，我使用SOLIDWORKS【草图图片】工具，为我的吉普车制作减震器支座 3D模型，后续可以对模型进行 3D打印，用来测试细微结构变更，优化间隙表现。我简单测量了支座的宽度，并用手机拍了一张照片，将照片发送到自己的邮箱。

拍摄照片

最佳做法是将手机（或数码相机）正对被拍摄物体，获得垂直于物体表面的视图。将相机拿远一些，可以得到更理想的二维透视效果，可以使用变焦功能。这样同时也能改善光照条件，不容易在物体上投下阴影。

说到光照，建议将物体放置在能够形成色彩对比的背景上。我选择了木质工作台主要是图方便，工作台深色底色可以凸显钢制零件，弱化阴影带来的干扰。

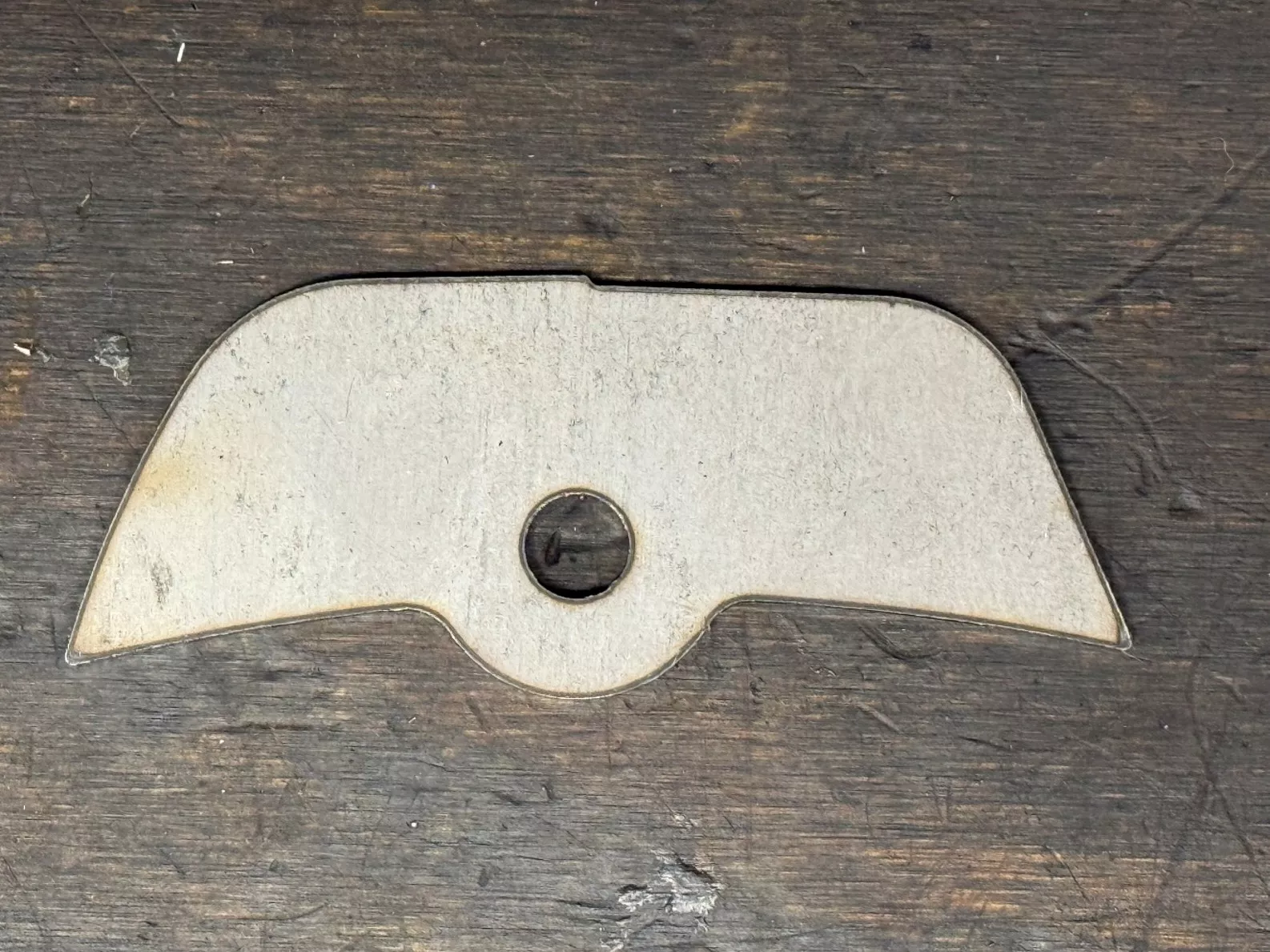

拍摄完成后，将 JPEG 图片发送至自己的邮箱。

插入图片

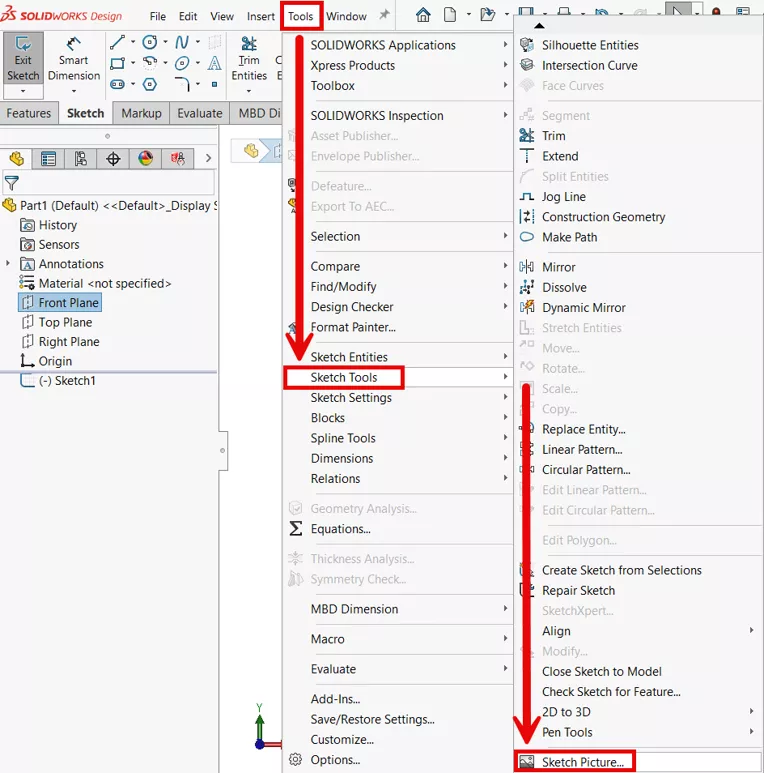

首先，在SOLIDWORKS的一个基准面上新建草图。进入草图环境后，依次点击【工具】>【草图工具】>【草图图片】。

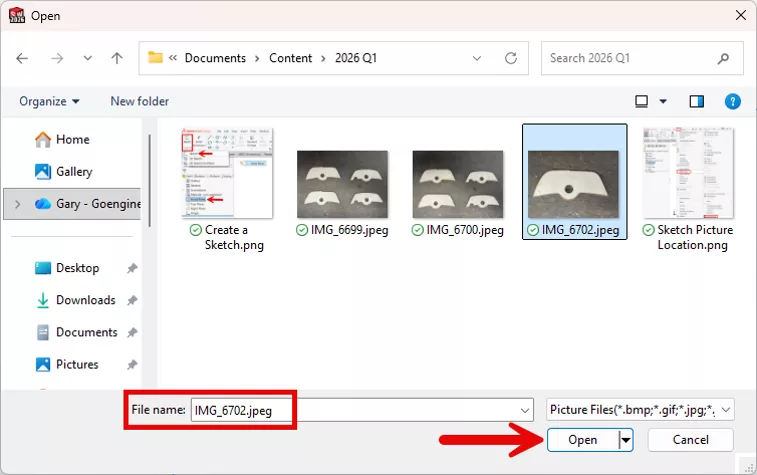

弹出对话框，选择目标图片文件，选中图片后点击【打开】。

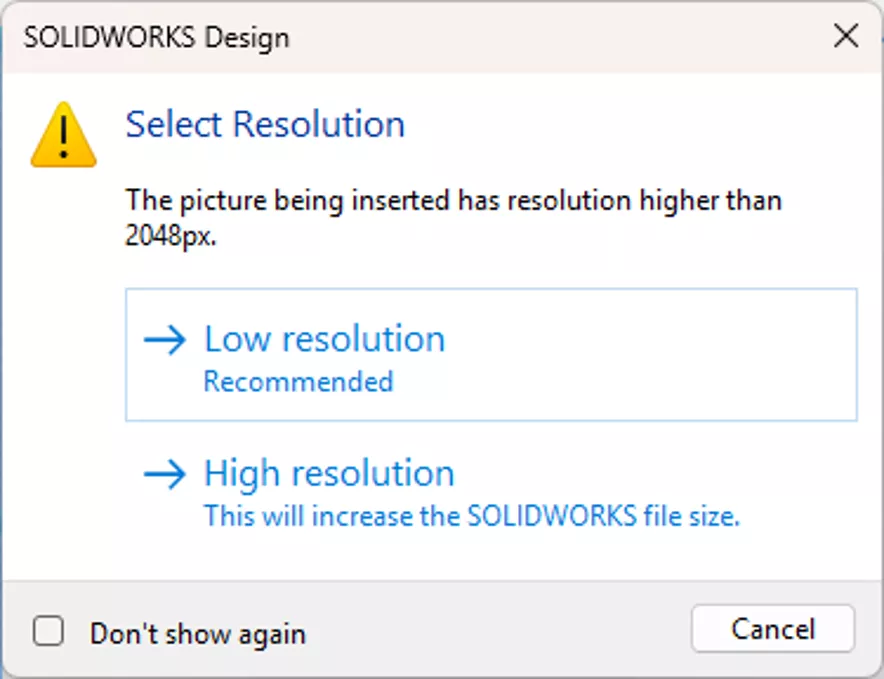

程序可能弹出分辨率选择提示，选择低分辨率通常即可（加载速度也更快）。

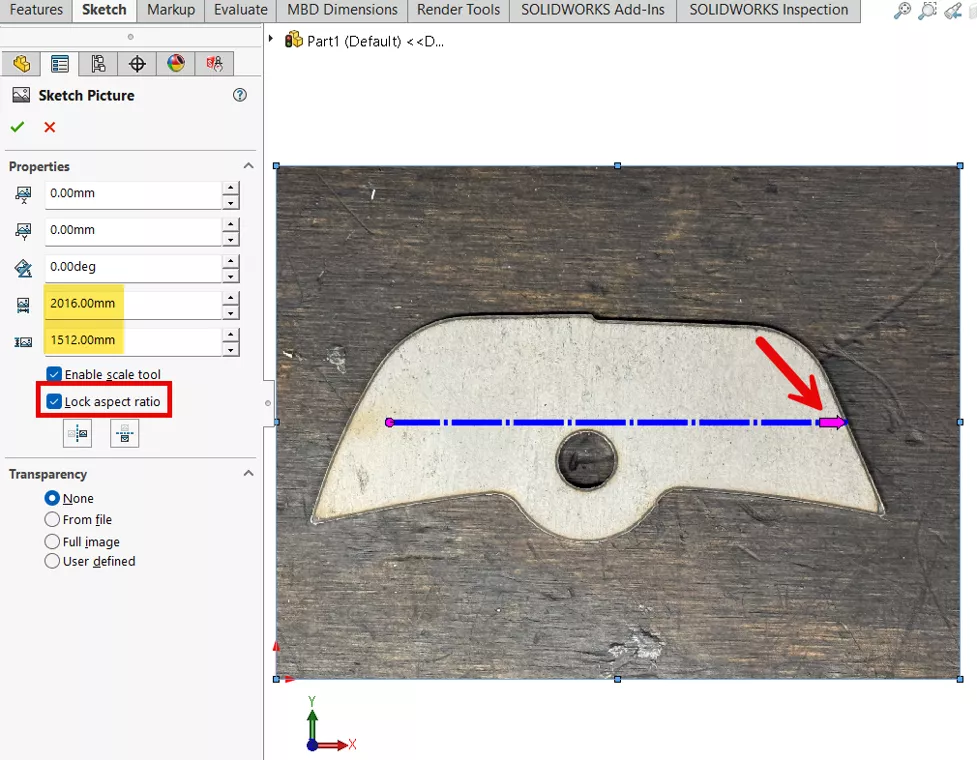

图片将放置在图形区域，可以对图片调整大小（拖动图形区域的箭头，或是在左侧属性管理器手动输入尺寸）。锁定纵横比对于生成精准零件至关重要。已知零件宽度为 133 毫米，我设置为 200 毫米，先将图片缩放至大致匹配的尺寸。对于手机拍摄的照片，透明度设置一般无需调整。

使用样条曲线勾勒图片轮廓

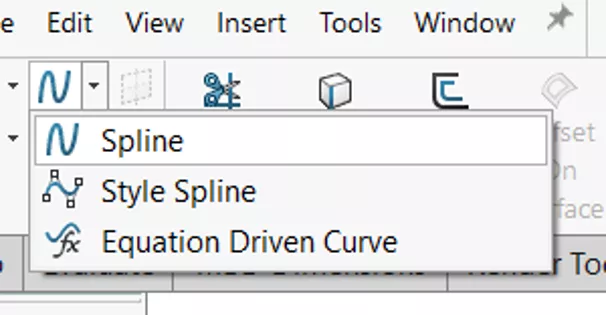

虽然SOLIDWORKS【自动跟踪】这类工具可以根据图片自动生成草图轮廓，但手动沿着物体边缘使用样条曲线绘制轮廓，通常会得到精度更高的轮廓，同时可以区分阴影和边角，自动跟踪工具在这方面往往表现不佳。在本案例中这点尤其重要：零件顶部存在细小的急弯曲线，同时激光切割留下的灼烧痕迹会对自动跟踪功能造成干扰。

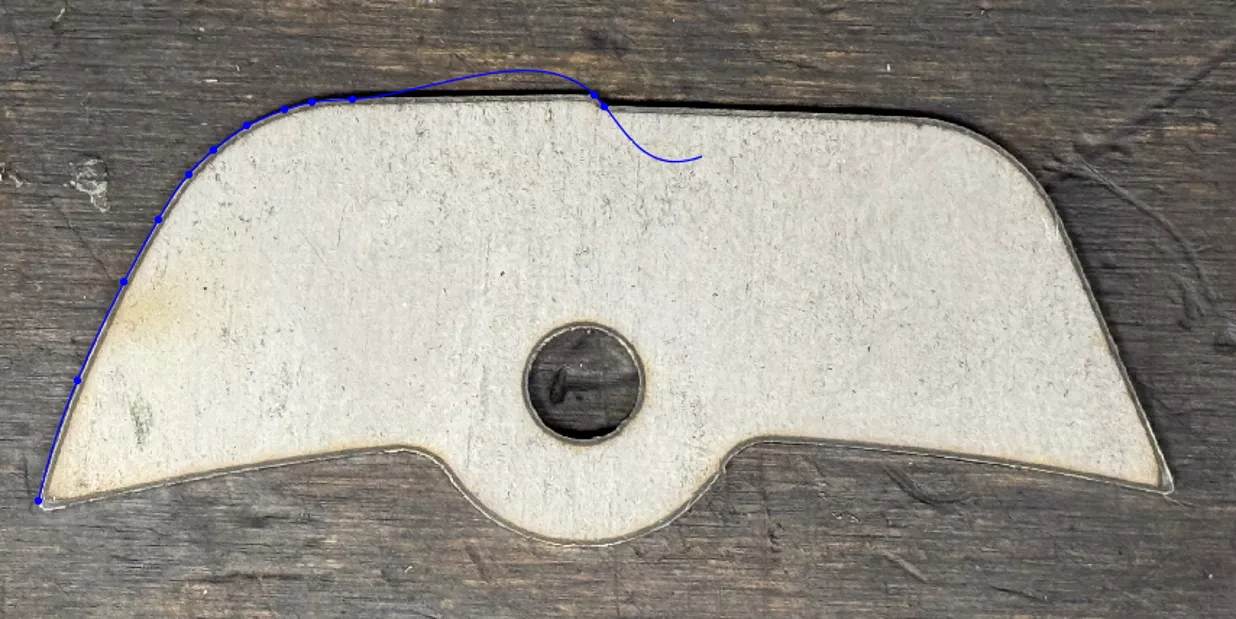

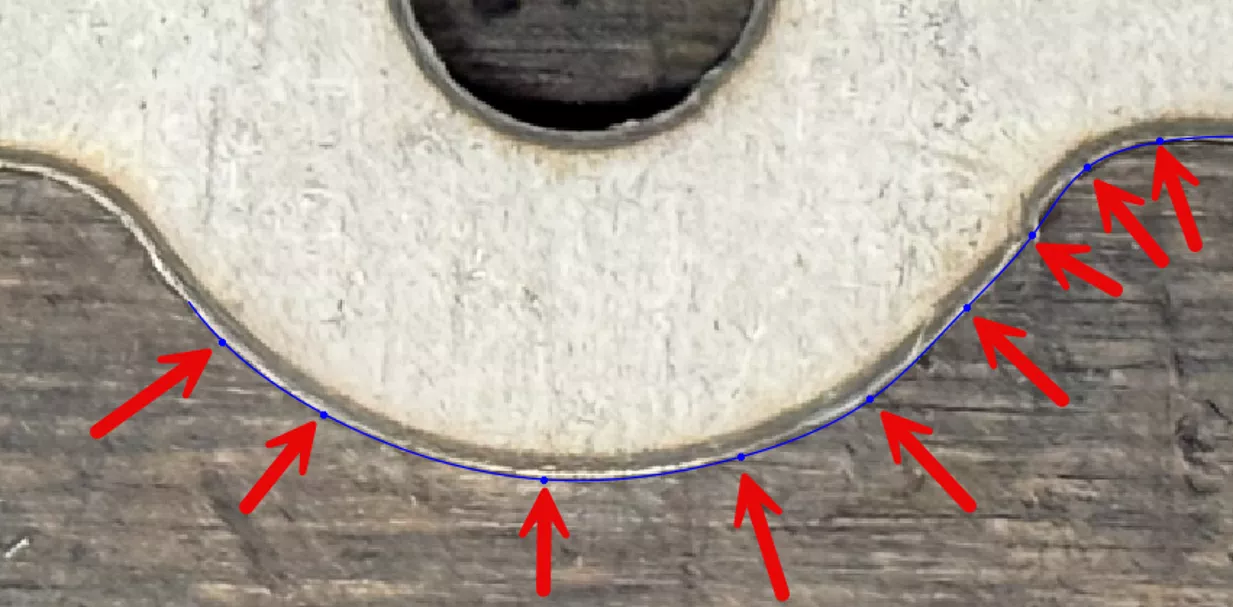

操作时新建草图，沿着物体边缘放置样条曲线控制点。曲率变化大的位置，增加控制点，更好地控制样条形态。

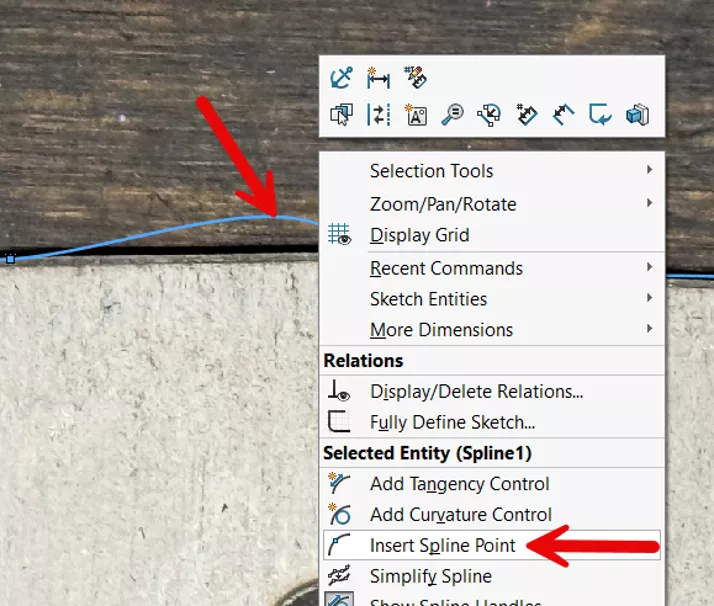

按需添加更多样条控制点，拖动样条控标，使样条贴合零件外形轮廓。

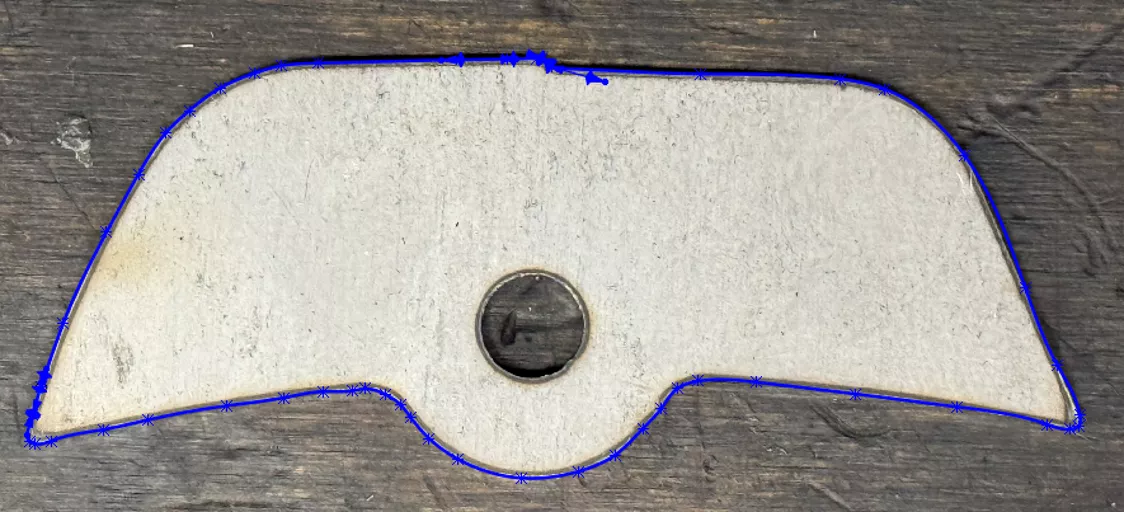

完成后的草图与零件轮廓高度贴合。

修改草图，完成零件定制

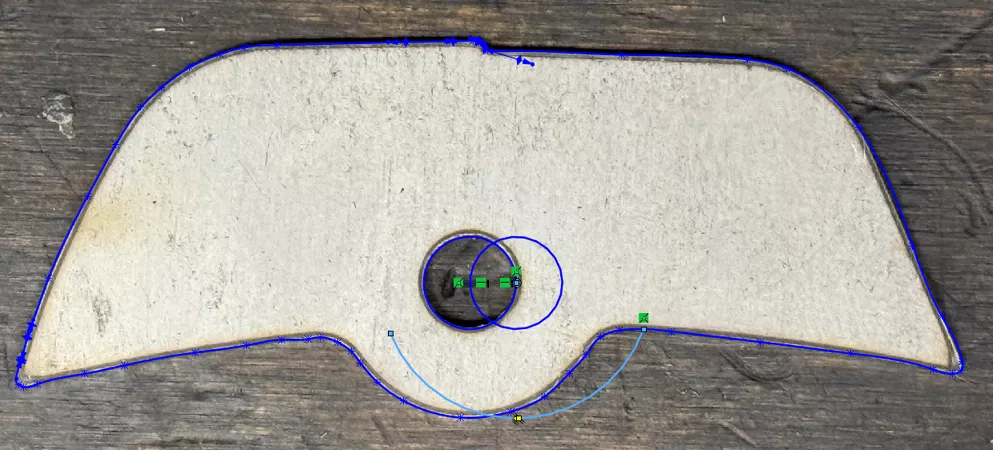

SOLIDWORKS手动绘制轮廓的优势在于，可以按需对细节做细微修改。因为我计划对零件做小幅调整，因此修改了部分特征的位置。

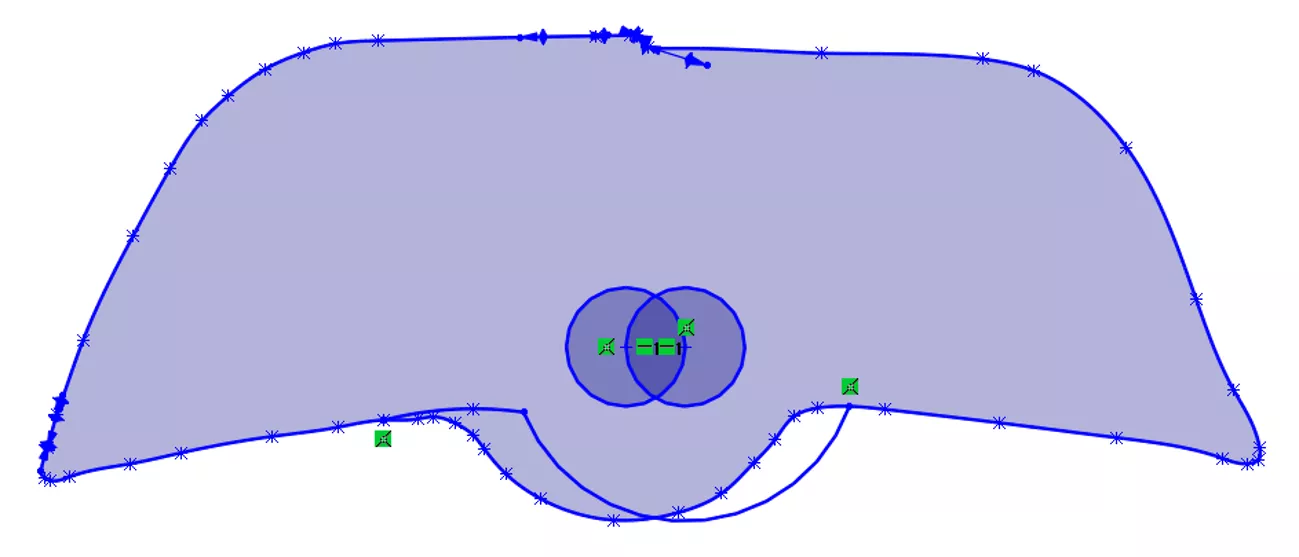

我添加圆形草图，而不是完全依靠样条曲线，再用额外的样条曲线将圆形连接起来。之后使用【剪裁实体】工具删除多余样条线段。在特征树中隐藏原始图片，就可以只查看草图。

执行拉伸并标注尺寸，保证精度

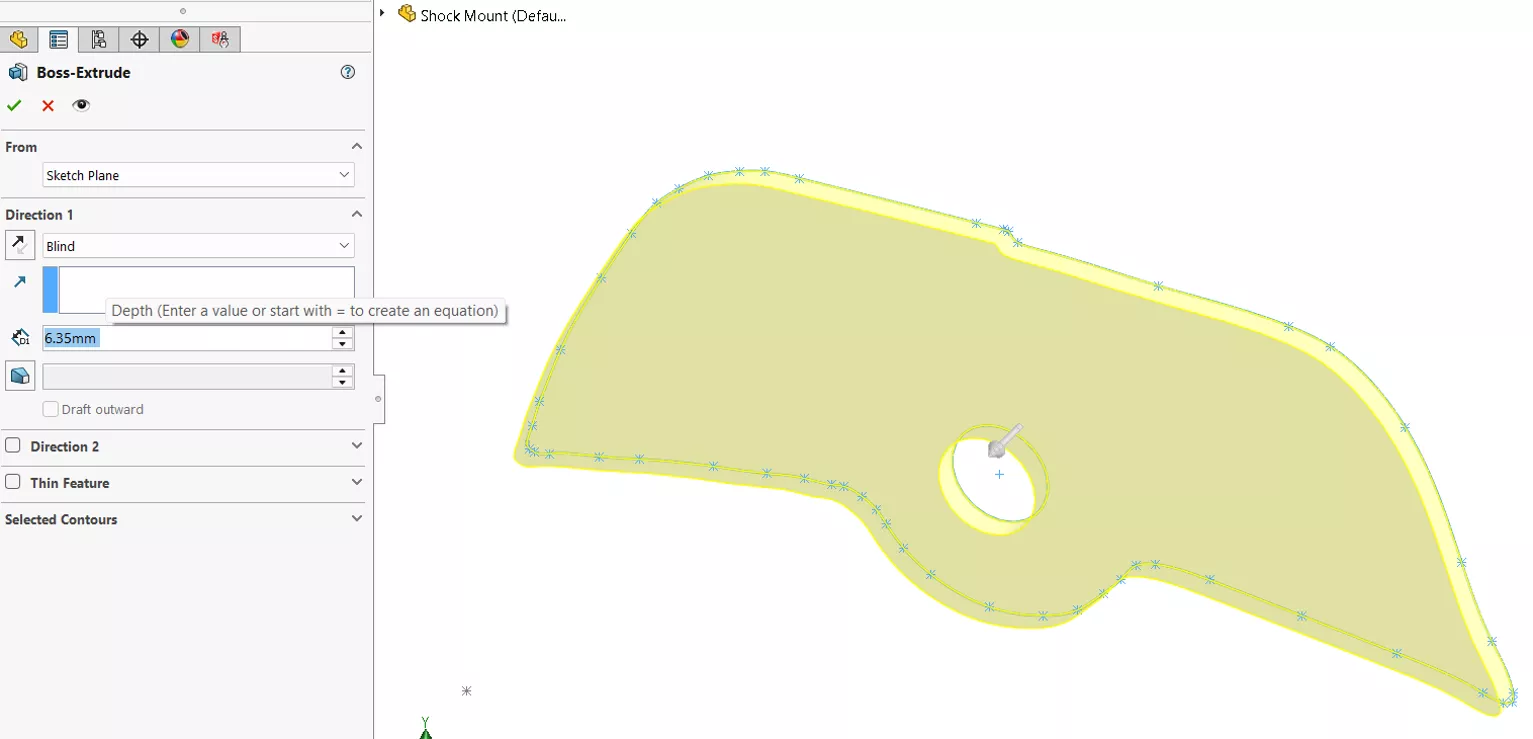

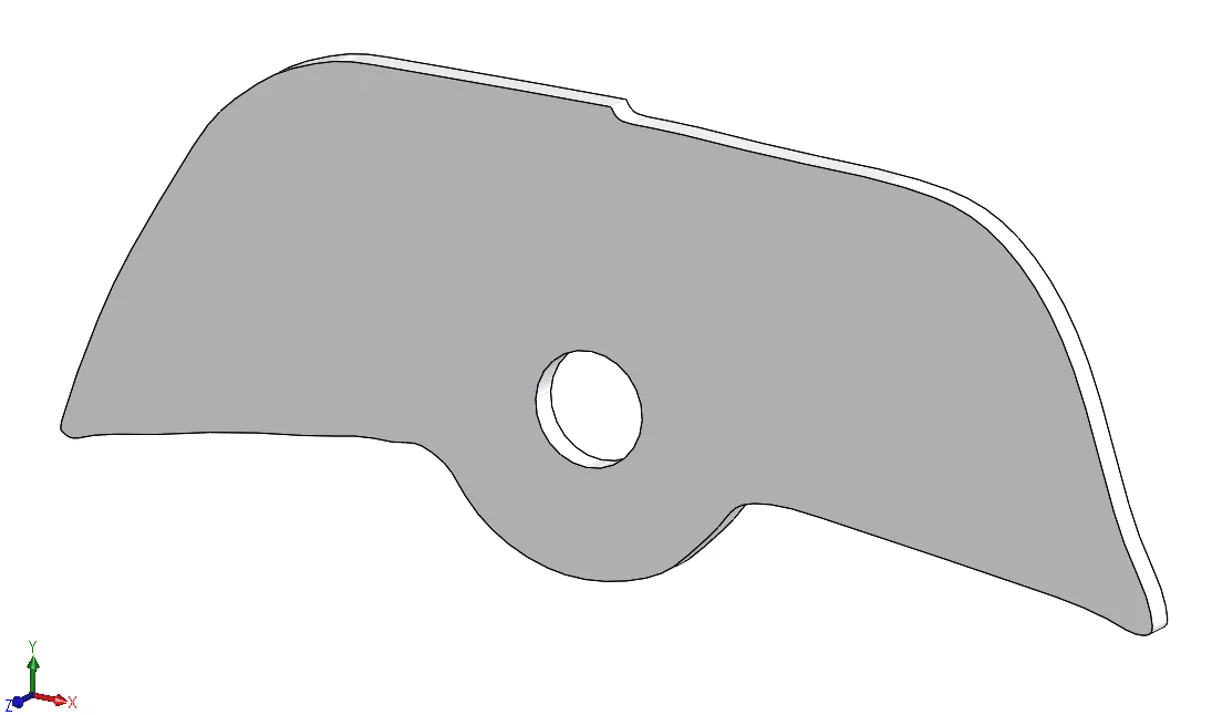

得到闭合轮廓之后，拉伸草图生成 3D 零件。我输入 6.5 毫米厚度，与计划使用的钣金厚度大致对应。

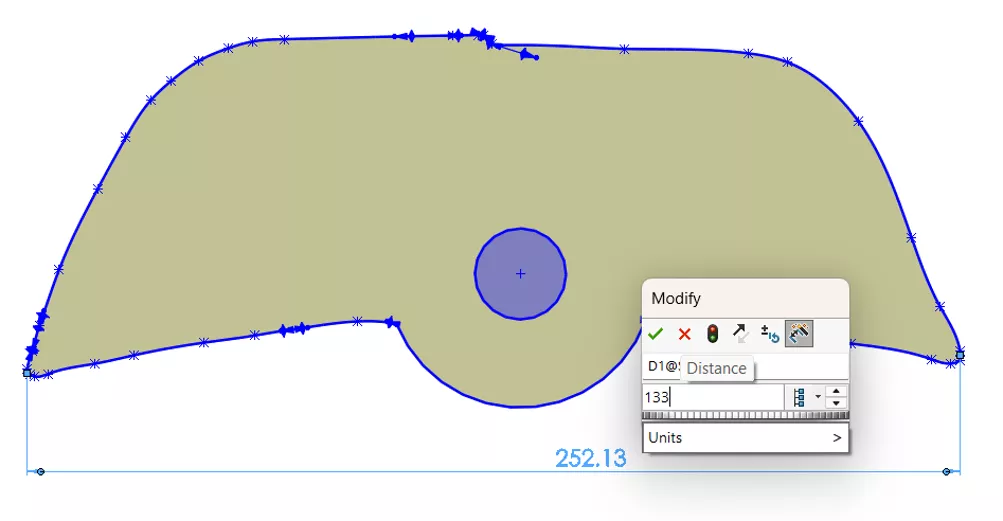

接下来编辑草图添加尺寸。草图尚未标注任何尺寸，只添加一个总宽度尺寸，就可以驱动整个零件缩放，其余草图尺寸会跟随宽度同步缩放，得到尺寸和原始实物匹配的零件。

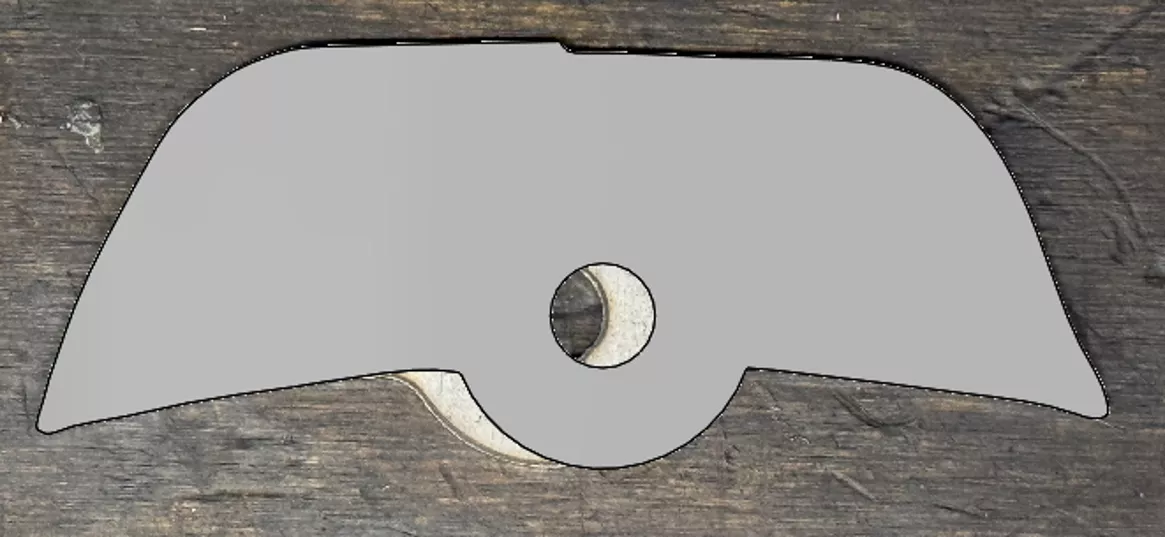

取消隐藏原始照片，同时显示拉伸实体，进行比对。零件和图片完美重合，同时减震器凸耳已经完成修改，提升弹簧筒与减震器本体之间的间隙。

现在可以打印这套减震器凸耳，开展间隙测试。成品凸耳将采用 1/4 英寸钣金切割制作；制作验证样机使用 ABS 材料就足够，测试阶段减震器不会承受压力。

最后一个实用小技巧

可以将零件生成 1:1 比例工程图并打印在纸张上，相当于把模型还原为实物轮廓照片。如果使用手持等离子切割机，可以把打印出来的图纸作为样板，在金属板材上描摹轮廓。
