SOLIDWORKS 扫描特征使用指南

SOLIDWORKS 的扫描特征，结合创意草图绘制与路径的精准选取，能够创建高度自定义的几何形体。

如果不使用扫描特征，你只能依靠传统的凸台拉伸与拉伸切除，这类特征无法生成类自由曲面造型。SOLIDWORKS 扫描是值得掌握的利器，可以将你的建模能力提升至新层级。

什么是扫描特征

扫描特征是 CAD 建模的核心工具，用于创建沿着指定二维或三维路径延伸的复杂几何体。将二维截面轮廓沿着目标路径移动，即可生成适用于创意造型与机械结构的复杂几何。

SOLIDWORKS 中的扫描特征

执行扫描操作时，需要用到引导线与草图轮廓，并且引导线和轮廓必须存在相交关系。

SOLIDWORKS 扫描特征的类型

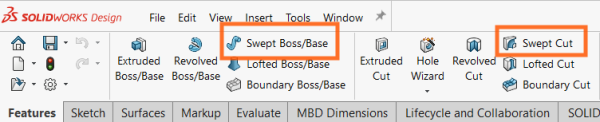

SOLIDWORKS 中的扫描分为【扫描凸台 / 基体】和【扫描切除】两类。

【扫描凸台 / 基体】包含两大核心要素：

• 轮廓：用于移动的截面形状。

• 路径：轮廓行进的方向曲线。

扫描的生成逻辑为：选取截面轮廓，让轮廓沿着指定路径移动，并由此生成实体几何。借助扫描，可以创建从简单弯杆到高度复杂的三维异形轮廓等各类形体。

【扫描切除】执行和扫描凸台一致的轮廓沿路径运动逻辑，但作用是移除材料，而非添加材料。

扫描支持三种轮廓类型：

草图轮廓：绘制一个二维草图，作为扫描操作的截面。

实体轮廓：可以直接引用三维模型的面、边线来生成扫描轮廓。

圆形轮廓：直接在左侧属性管理器内输入直径，定义圆形截面。在创建沿路径的圆杆、圆管时，无需单独绘制轮廓草图。

只要模型面、单条边线或者参考曲线能够形成闭合环，或是边线、曲线组构成闭合环，都可以直接选作轮廓。

扫描特征最佳实践

扫描特征在属性管理器里操作逻辑相对直观，但有若干要点必须留意：

• 扫描轮廓必须闭合，扫描特征才能成功生成。

• 扫描路径可以是开放或闭合的。路径支持草图曲线，也可以选用模型上提取的参考几何体。

• 扫描路径必须和轮廓草图所在平面相交；必要时可以添加【穿透】几何关系。

• 轮廓或者路径不允许自相交。

• 引导线必须连接至轮廓草图，或是轮廓草图上的某个草图点。

在 SOLIDWORKS 中创建扫描

创建扫描特征时，需要先绘制轮廓草图与路径草图，之后再执行扫描凸台 / 基体或者扫描切除命令。

创建扫描的步骤：

1、绘制扫描所需的轮廓草图，确保轮廓闭合、不存在自相交。

2、绘制轮廓将要跟随的路径；路径可以是直线、样条曲线、曲线，或是任意二维、三维图元。

3、确认路径与轮廓草图平面相交。

4、如有需要，添加和扫描轮廓相交的引导线，以便对扫描结果实现更高程度的形态控制。

引导线选取

5、在命令管理器的【特征】选项卡中，启动【扫描凸台 / 基体】命令。

6、在扫描属性管理器中，依次选择草图轮廓和路径。

扫描特征预览

7、如果设置无误，图形区域会显示扫描结果的预览。

8、点击绿色对勾，确认生成扫描特征。

如果扫描结果不符合预期，请对照最佳实践清单逐项排查调整。
