提升仿真判断精度：SOLIDWORKS仿真结果云图颜色准确性设置

你是否知道，SOLIDWORKS 模型中使用的场景与光照功能，会显著影响仿真结果云图的颜色渲染效果？这可能导致阴影、颜色偏暗、颜色梯度不明显等问题，从而在判读算例结果时造成困难。如果不仔细排查这些问题，设计性能中存在的潜在风险可能会被忽略。这种情况也不利于设计评审时的结果记录与报告展示。这类渲染问题可能出现在Simulation、Flow Simulation、Plastics等分析模块中。

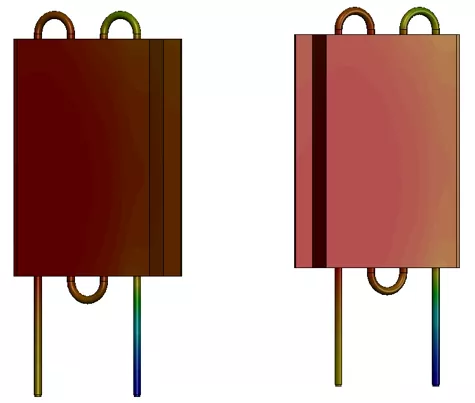

以下是一个针对换热器完成的 SOLIDWORKS Flow 项目示例。在查看表面温度云图时，由于颜色暗沉、饱和度低，结果往往难以判读，且颜色效果会随零件视角不同而发生变化。这是由场景选择与光照设置导致的。在下图中，左侧视角下平板看起来几乎全为红色，但在右侧视角下，你可以更清晰地看到颜色梯度。

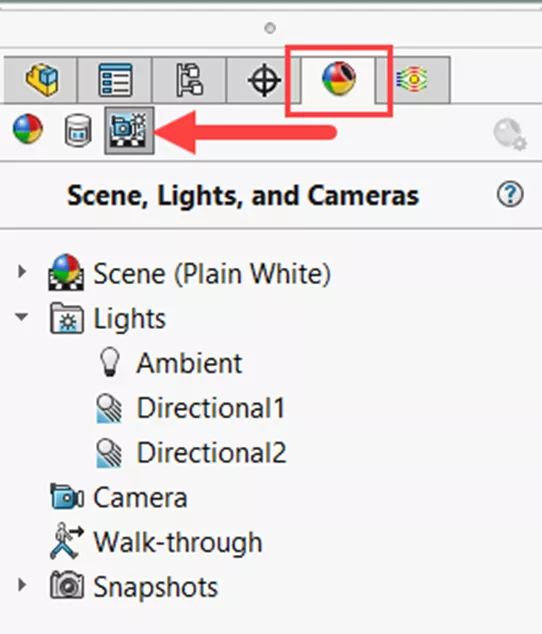

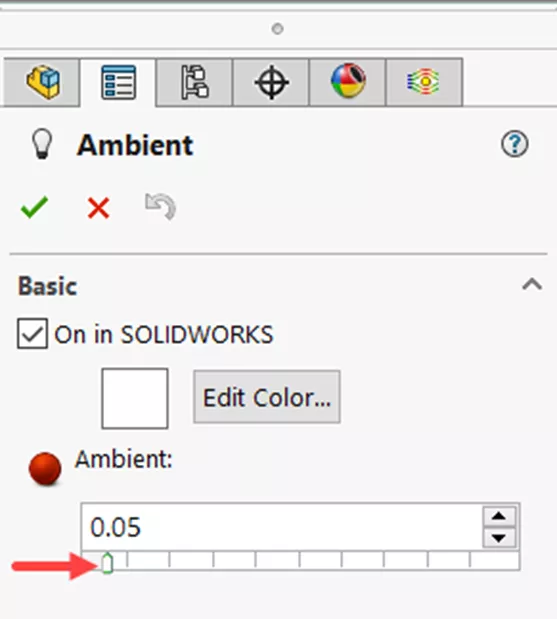

会影响这一效果的场景 / 光照设置位于显示管理器中的场景、光源与相机区域。解决该问题最简单的方法是提高环境光强度。右键单击环境光，选择编辑光源，将滑块向右拖动，或直接输入数值（最高为 1），即可提高模型场景的亮度。根据其他光照设置不同，高于 0.8的数值通常足以让大多数场景变亮，从而让结果云图更易于判读。

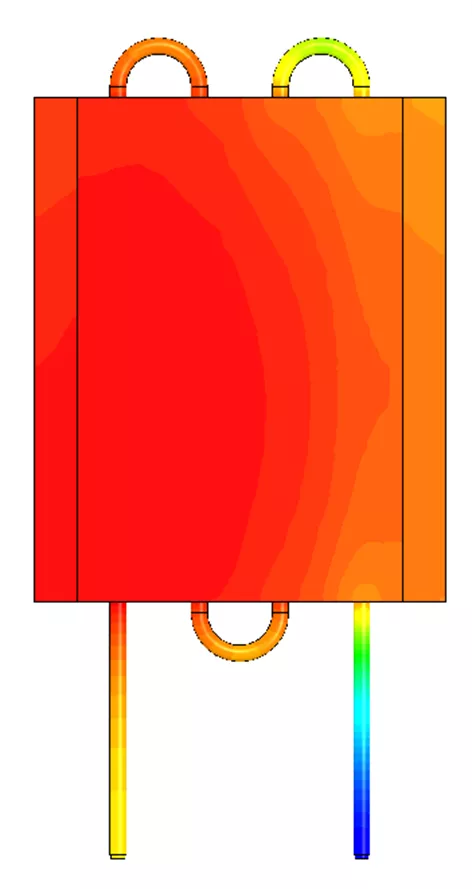

在本示例中，环境光初始值为 0.05，数值偏低。将其修改为 0.8 后，温度表面云图的梯度变得清晰可见。
