SOLIDWORKS Simulation提速神器：对称约束用法完全指南

对称约束是 SOLIDWORKS Simulation 中非常实用的工具，具备多项优势：可以减少算例中应用的约束和载荷，进而降低计算资源消耗，让算例求解速度大幅加快，同时还能提升求解精度。

如果你处理的模型可以通过对称（如镜像）方式构建，那么在仿真算例中同样可以应用对称原理。不过在仿真中，不仅几何模型在对称侧保持一致，约束、限制、载荷和材料属性也都会被对称应用。

对于轴对称模型，有两种选项：基础对称约束和循环对称约束。只有当所施加的载荷为径向作用（例如储罐内部压力）时，才使用基础对称约束。如果载荷为切向作用，则必须使用循环对称工具。

无论哪种情况，切割出的扇形楔块角度都必须能被 360° 整除（但不要使用过小的楔块，否则可能导致网格质量变差）。

对称约束

对称约束可应用于多种仿真算例，但不建议在屈曲分析或频率分析中使用对称约束。

为减少计算时间，可以利用平面对称，将模型简化为1/2、1/4 甚至 1/8。

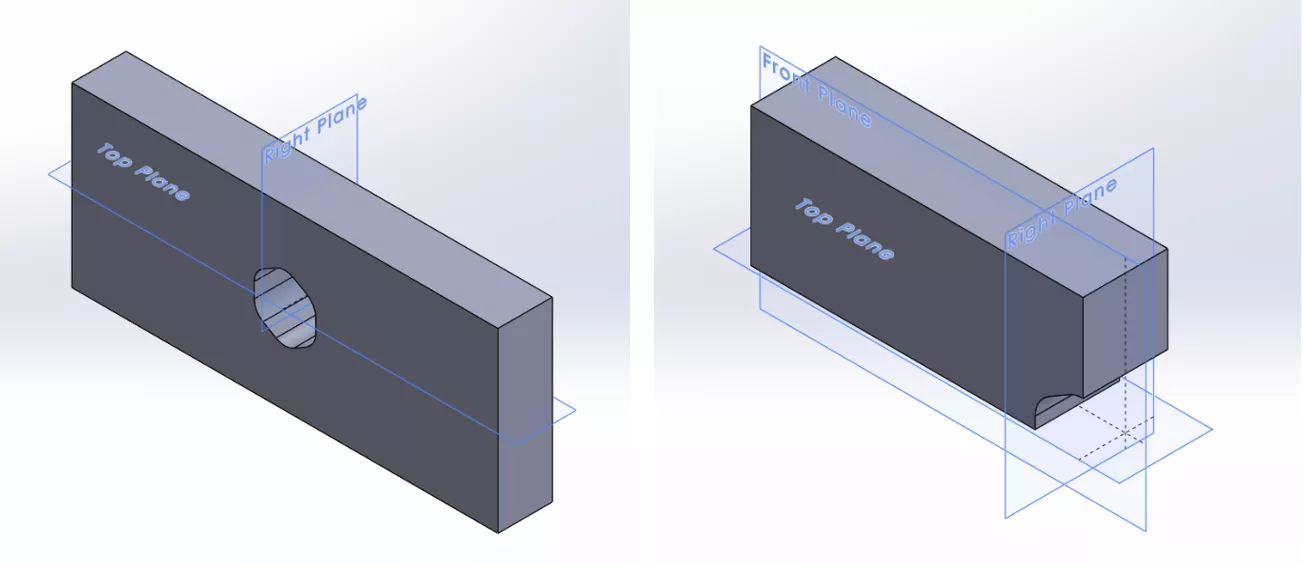

下面是一个使用 “曲面切除” 工具，以右视基准面和上视基准面将模型切分为 1/4 的例子。该模型还可以使用前视基准面再次切分为 1/8。

将模型处理为正确的对称区段后，即可开始创建算例。

在添加约束、载荷和限制条件之前，请记住：这些条件同样会被应用到其他镜像区域。

要在算例中应用对称约束：右键单击约束 - 选择高级约束 - 选择对称

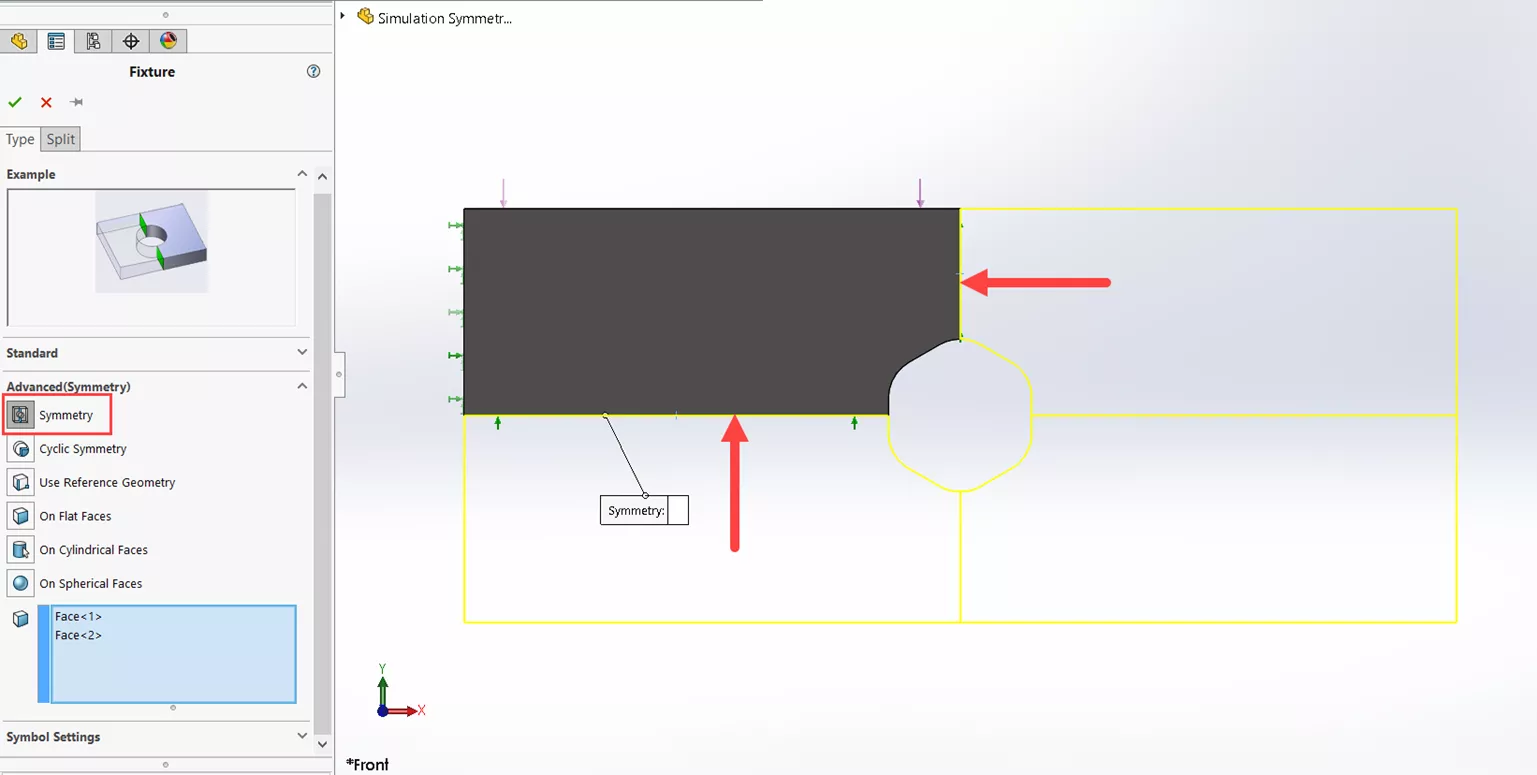

选择模型上所有发生对称的面

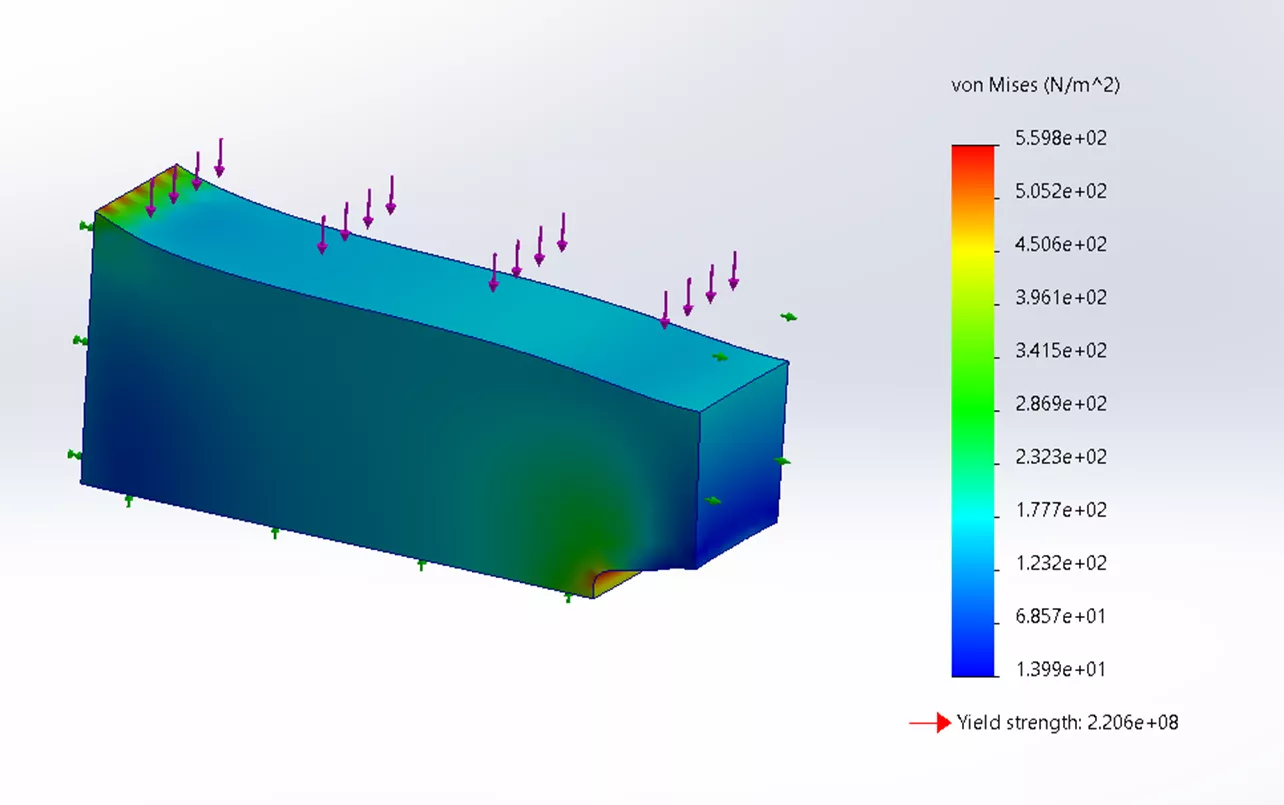

设置完成后，即可对算例进行网格划分并运行求解。

循环对称约束

循环对称约束用于轴对称模型。与普通对称一样，所有分段的约束、载荷和限制条件必须完全相同。

循环对称约束仅可用于静态和非线性算例。

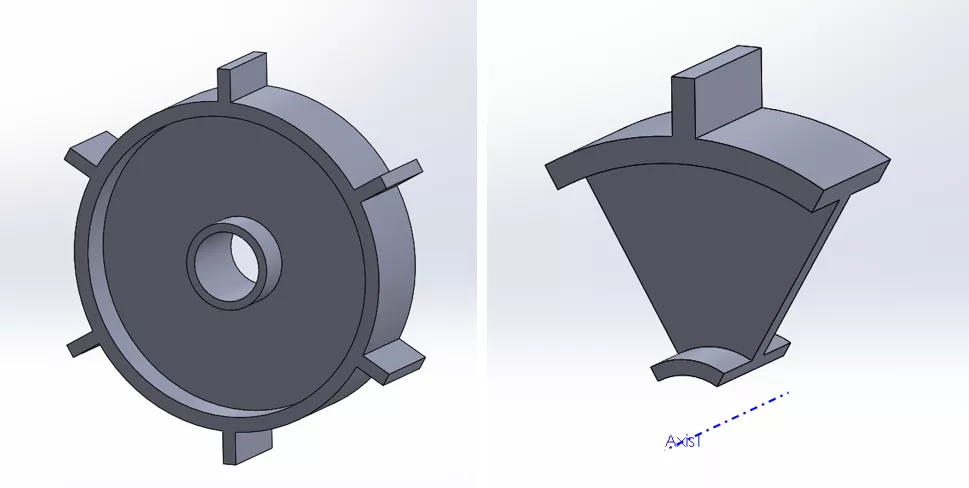

以下是一个包含 6 个相同分段的模型示例。将零件切分为 60° 的区段（360/6），并确保添加一条参考轴，以便在算例中使用。

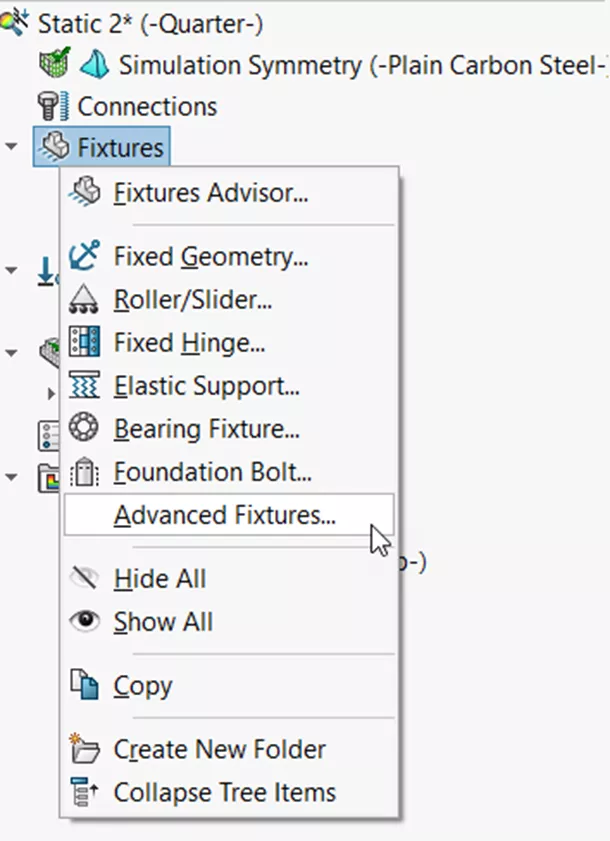

在算例中添加约束和载荷。循环对称约束同样在 约束 > 高级约束 中找到。

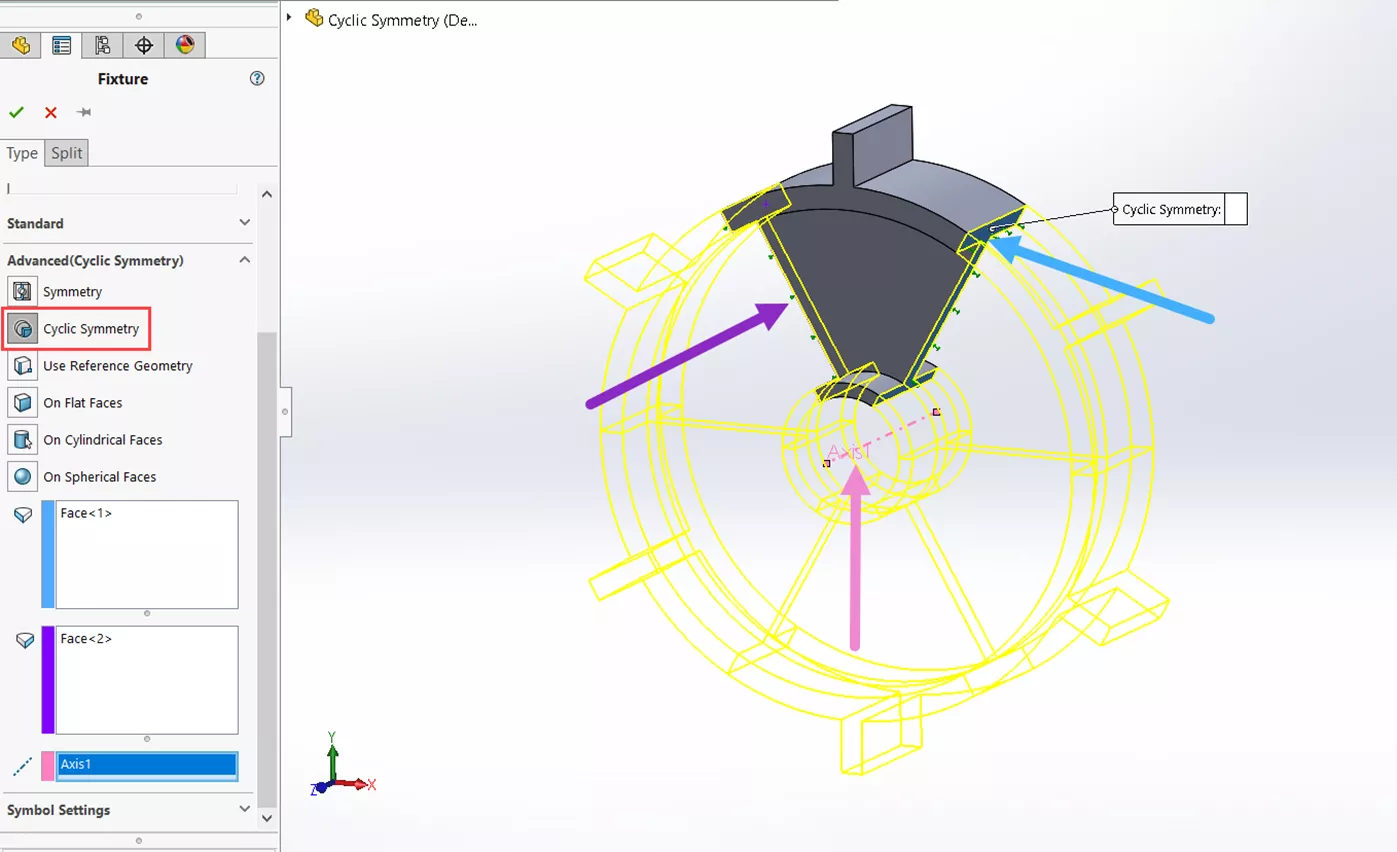

设置循环对称需要选择三项：起始面、结束面、中心轴

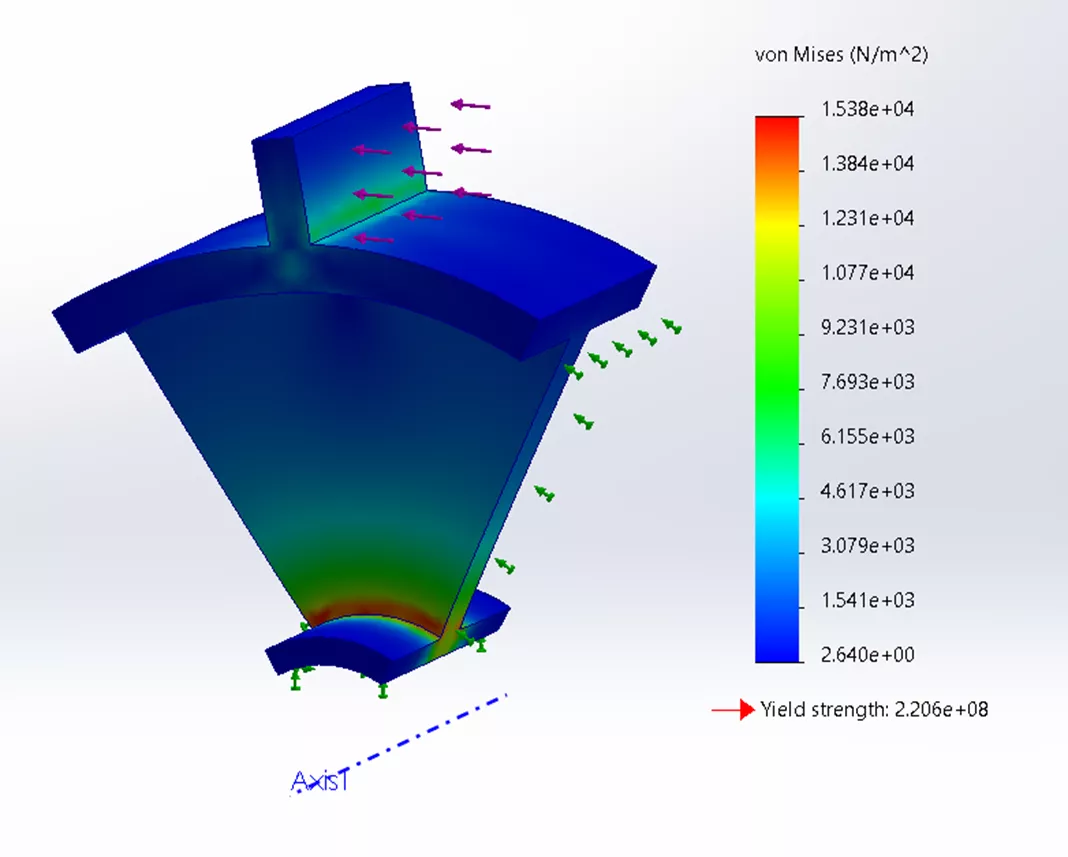

全部设置完成后，即可划分网格并运行算例。

查看完整模型结果

算例运行完成后，虽然只计算了部分模型，但你可以查看整个模型的结果。

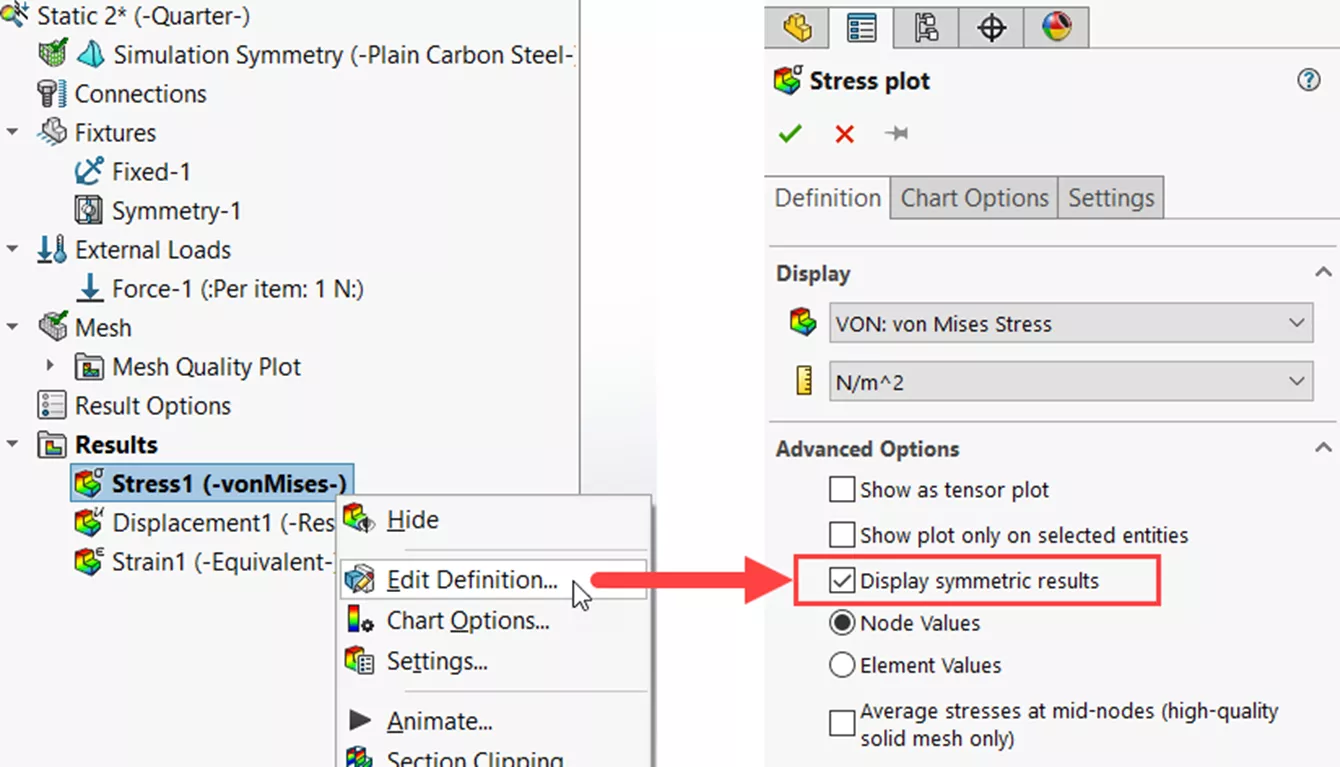

方法如下：显示你要查看的结果图 - 右键单击 - 选择编辑定义

在定义选项卡的高级选项中勾选显示对称结果

之后，你就可以像查看普通算例一样分析完整模型的结果。

对称示例：

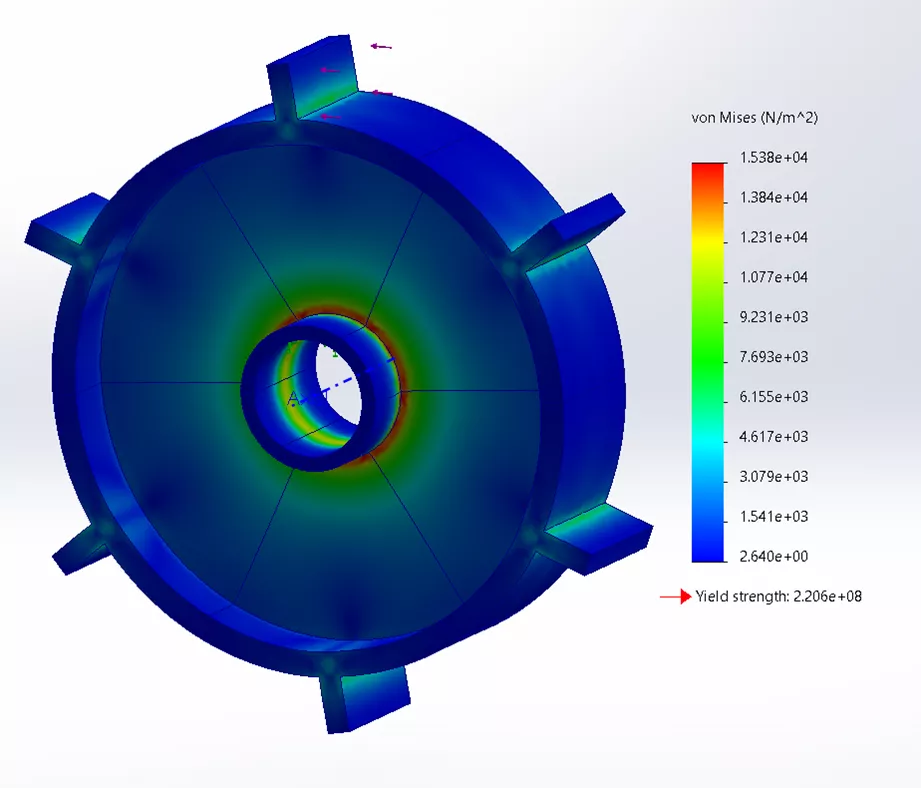

循环对称示例：

通过在 SOLIDWORKS Simulation 中使用正确的对称技术，你可以优化仿真流程，获得更快、更可靠的结果。
