SOLIDWORKS Flow Simulation 远程求解器的安装方法

SOLIDWORKS Flow Simulation 中的远程求解器用于在网络连接的远程计算机上运行流体分析。

系统要求

如果本地计算机与远程计算机上安装了多个 SOLIDWORKS 版本，远程求解器功能仅可使用最新版本。两台工作站必须安装相同版本、相同服务包的 SOLIDWORKS 与 SOLIDWORKS Flow Simulation。SOLIDWORKS 以及 Flow Simulation 可以使用网络许可，也可以使用单套独立许可。远程计算机建议配置性能更佳的处理器与更大内存，但是对显卡性能没有要求。

通用硬件与系统要求可查阅：[https://www.ict.com.cn/SOLIDWORKS/1107.html]。

步骤 1：安装必需程序

若使用网络许可，需在服务器上完成 SOLIDWORKS 网络许可管理部署。

在本地计算机以及远程计算机上安装 SOLIDWORKS 和 Flow Simulation。远程计算机上的 SOLIDWORKS 和 Flow Simulation 无需激活。

使用网络许可环境时，请测试本地计算机与远程计算机均可正常借用 SOLIDWORKS 许可。

步骤 2：通过 TCP 端口建立通信

依次点击【工具】>【Flow Simulation】>【工具】>【选项】>【远程求解器】，设置 TCP 端口以及远程求解器临时文件存放目录（图 1）。

端口号不能被其他进程占用。

本地计算机与远程计算机需要设置完全相同的端口号。

如有需要，也可以通过注册表设置 TCP 端口：

`HKEY_LOCAL_MACHINE\SOFTWARE\Srac\COSMOS_FlowWorks 20XX\`

求解器文件默认存放路径：`C:\Windows\Temp`。

确保防火墙已经开放对应端口。

使用 ping 命令配合端口号，或使用 SOLIDWORKS 网络许可管理器网络连通性测试方法确认网络连接正常。

步骤 3：将远程计算机与本地计算机建立连接

在本地计算机，点击【运行】>【添加计算机…】（图 2）。

点击【浏览…】，从局域网内选中目标计算机（图 3）。

确认远程计算机上 “Flow Simulation 20XX 远程求解器” 服务已经启动（图 4）。

控制面板 > 管理工具 > 服务

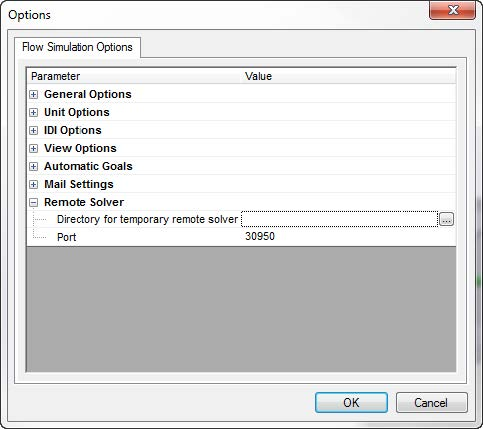

图 1 步骤 (2.1) — 设置远程求解的入站 / 出站端口号

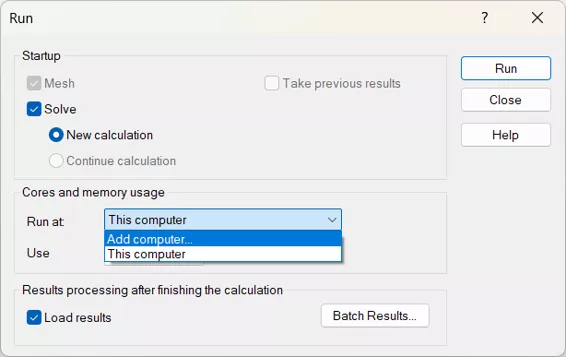

图 2 步骤 (3.1) — Flow Simulation 中的运行命令。注意：“运行于” 用于选择项目在哪台计算机求解，“使用” 用于定义调用的核心数量。

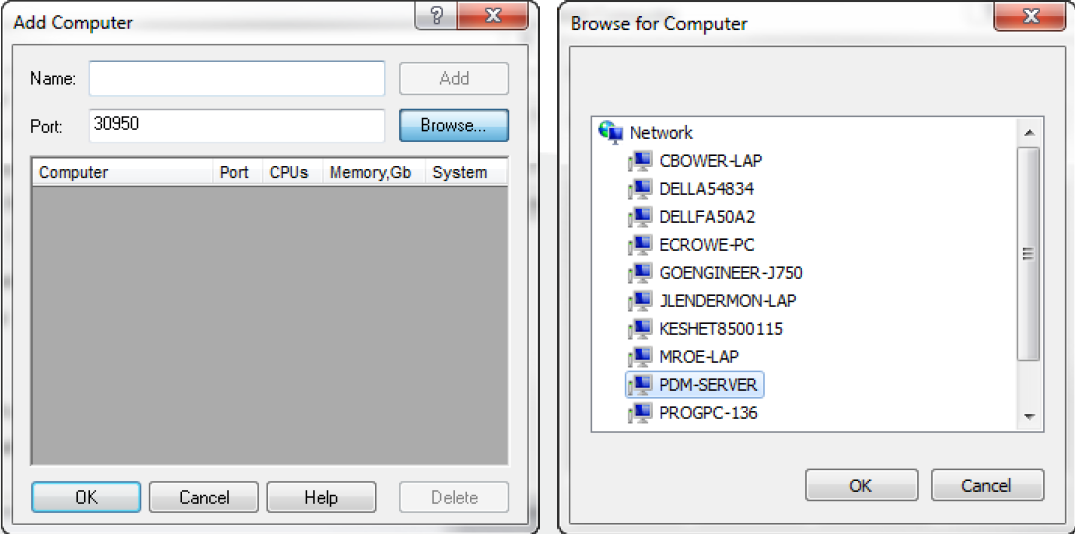

图 3 步骤 (3.2) — 浏览选择远程计算机

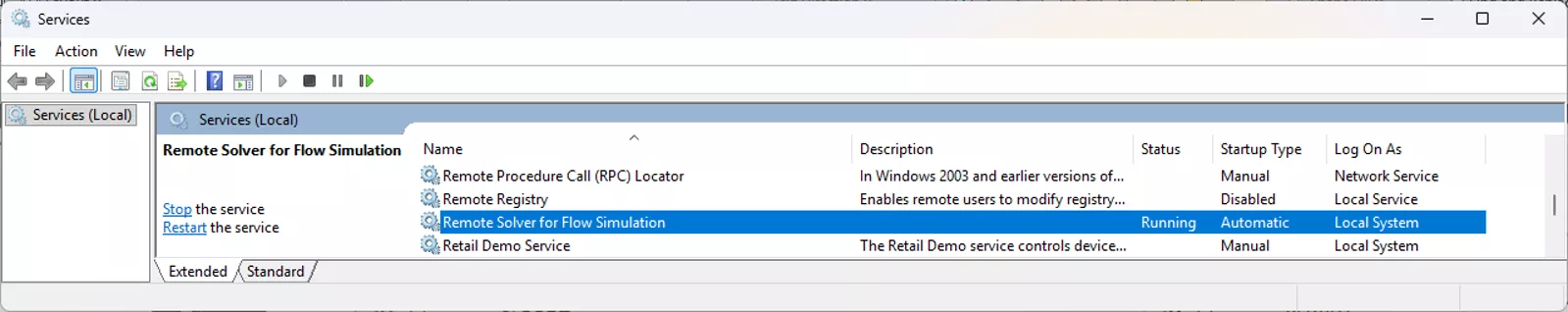

图 4 步骤 (3.3) — 确认 “Flow Simulation 20XX 远程求解器” 服务状态为 “已启动”

启用远程求解器之后：

- SOLIDWORKS 以及 Flow Simulation 许可由本地计算机持有。

- 求解过程预览在本地计算机查看，远程计算机无法查看预览。

- 在远程计算机的 Windows 任务管理器中，2012 及更早版本进程名称为`StandAloneSlv.exe`；2013 及之后版本进程名称为`efdsolver.exe`。

基准测试：多任务同时求解对求解时间的影响

Flow Simulation 标准功能允许每套许可最多同时运行 2 个求解任务。

如果拥有 1 套 SOLIDWORKS Flow Simulation 许可，可以在远程计算机同时求解 2 个项目。

如果拥有 2 套 SOLIDWORKS Flow Simulation 许可，标准功能允许远程计算机同时运行 4 个项目。

单台计算机上同时运行多个项目，会受硬件限制导致求解速度变慢。下文给出多任务并发对求解耗时影响的基准测试数据。

如需了解单项目求解耗时的更多基准数据，请查看达索系统知识库文章《多 CPU 的使用以及对求解时间的影响》（访问该知识库文章需要登录账号）。

基准测试文件集

基准测试采用两套 SOLIDWORKS Flow Simulation 教程文件：C3‑非牛顿流体、B3‑换热器。

设置详情可查阅教程 PDF 文档，文件路径：`\SOLIDWORKS Flow Simulation\lang\english\Docs`。

案例模型文件存放路径：`\SOLIDWORKS Flow Simulation\Examples`。

软件默认安装根目录：`C:\Program Files\SOLIDWORKS Corp\`。

若要开展同类测试，请将示例文件复制到`C:\Program Files`之外的目录，保证读写权限。除非需要完整走完教程步骤，建议直接打开 Ready 文件夹内的文件。

两套案例文件均做修改，延长求解耗时。

示例文件 B3‑换热器做三处修改：

1. 修改 CAD 模型，增加更多管道弯头与变化流道，见图 5。

2. 修改项目设置，采用完整三维计算域，不再使用教程原有的对称简化。

3. 全局网格等级 5；在部分壁面的流体‑固体边界处，应用等级 3 的局部网格加密。

修改完成后总网格单元数量：456 692。

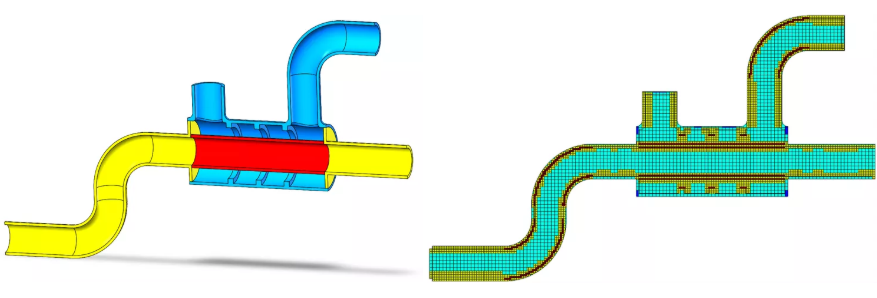

图 5 B3‑换热器示例文件，CAD 修改包含换热器内部新增的管道弯头与散热翅片。

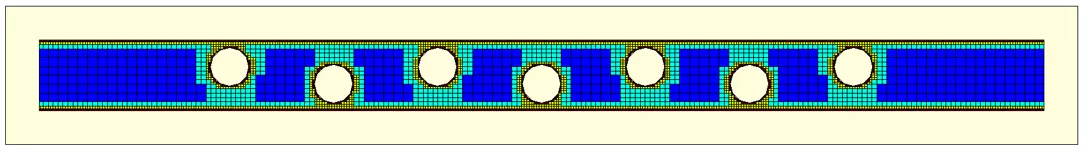

图 6 C3‑非牛顿流体，全局网格设置为等级 4；壁面流体‑固体边界应用等级 3 局部网格加密。

基准测试工作站配置

两台工作站分别使用各自独立的 SOLIDWORKS Flow Simulation 许可，向同一台远程计算机提交求解任务；硬件规格见图 7。

表格

图 7 基准测试所用工作站硬件规格

测试结果

本地工作站 1 提交 2 份 B3‑换热器项目，本地工作站 2 提交 2 份 C3‑非牛顿流体项目，共计 4 个项目在远程计算机同时求解。基准数据为项目单独求解的耗时。

全部计算采用 SOLIDWORKS Flow Simulation 2026 版本。

网格划分与求解运算均在远程计算机完成。

提交项目时勾选 “使用全部核心”。理论上每个 CFD 项目都会请求使用全部 24 颗 CPU 核心。

图 8 远程计算机单项目求解与多项目并发求解对比，以及对求解时间的影响

并发求解场景下，4 个项目全部推送至远程计算机，10 秒之内全部开始计算。

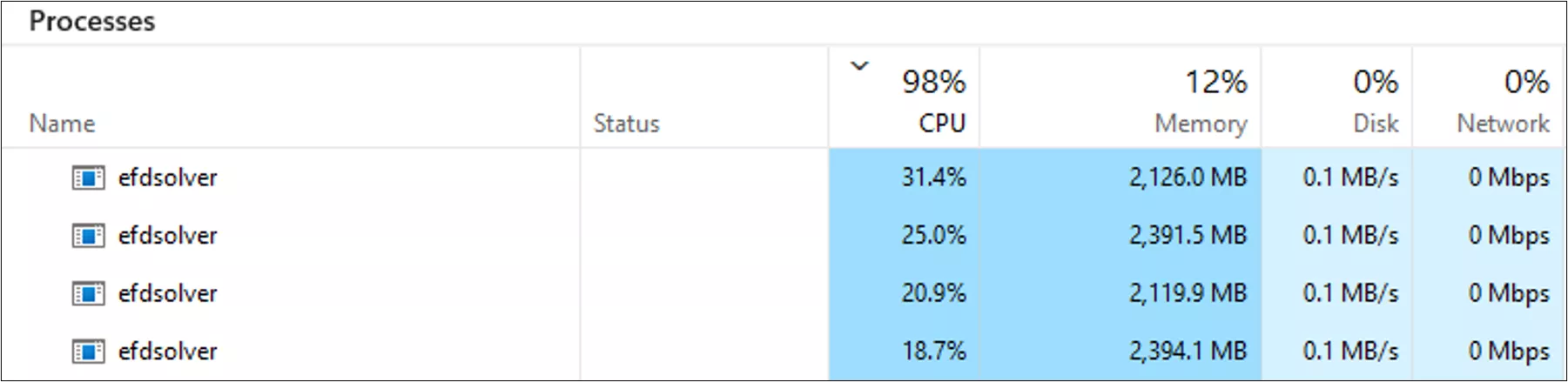

图 10 远程计算机任务管理器截图，4 个`efdsolver.exe`进程同时运行。截图取自项目提交后不久，此时内存占用尚未达到峰值。

对于计划采用类似方式使用远程计算机的用户，可以得出如下结论：

1. 24 核计算机最适合同时运行 1‑2 个求解项目。

2. 如果多名用户需要同时向该机器提交求解任务：

   - 追求最高效率，建议使用 36 核及以上配置的计算机。

   - 用户提交项目时，建议手动限定每个求解任务使用的 CPU 核心数量。

3. 内存是主要瓶颈。远程计算机内存耗尽时，求解器会直接终止。建议内存配置提升至 196GB、256GB 或更大容量。

4. 如果需要更强计算能力，可以选用 3DEXPERIENCE 平台下功能相近的 CFD 流体仿真云方案。

总结

1. 如果本地计算机、远程计算机安装多个 SOLIDWORKS 版本，远程求解器仅可使用最新版本。

2. 两台工作站必须安装版本号、服务包完全一致的 SOLIDWORKS 以及 SOLIDWORKS Flow Simulation。

3. SOLIDWORKS 与 Flow Simulation 可使用网络许可或者一套独立许可。

4. 标准功能下，一套 Flow Simulation 许可最多同时推送 2 个求解项目；多套许可支持多台用户计算机同时推送任务。

5. 为承载多项目并发求解，远程计算机需要提升 CPU 核心数量与内存容量。

智诚科技ICT致力于简化客户的操作流程。如果您需要进一步说明，或是远程求解器出现其他未知故障，请联系 SOLIDWORKS 增值经销商智诚科技ICT技术支持。
