在SOLIDWORKS Visualize中使用地平面，获得更佳真实感与可控性

SOLIDWORKS Visualize 是一款出色工具，可以快速完成 CAD 模型渲染。在场景选项中只需点击一次，即可为地面添加阴影与反射效果；但如果你想要对地面的渲染效果、反射内容做更进一步的控制，该怎么办？本文将介绍相关技巧与工具，让地面呈现最佳效果，让渲染图更好地传递产品信息。

地面控制

Visualize【场景】选项卡包含开启反射、粗糙度甚至焦散线的各项设置。这套默认的地面阴影捕捉器是无限延展类型，也就是说无论采用何种相机角度，背景中永远不会显示地面边缘。

基本体图元

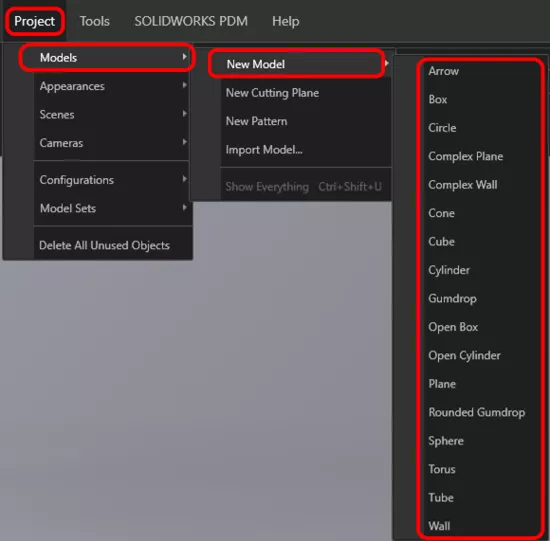

如果你希望地面赋予特定外观材质该如何处理？Visualize 可以向场景内添加基本体图元，并为其指定专属外观。

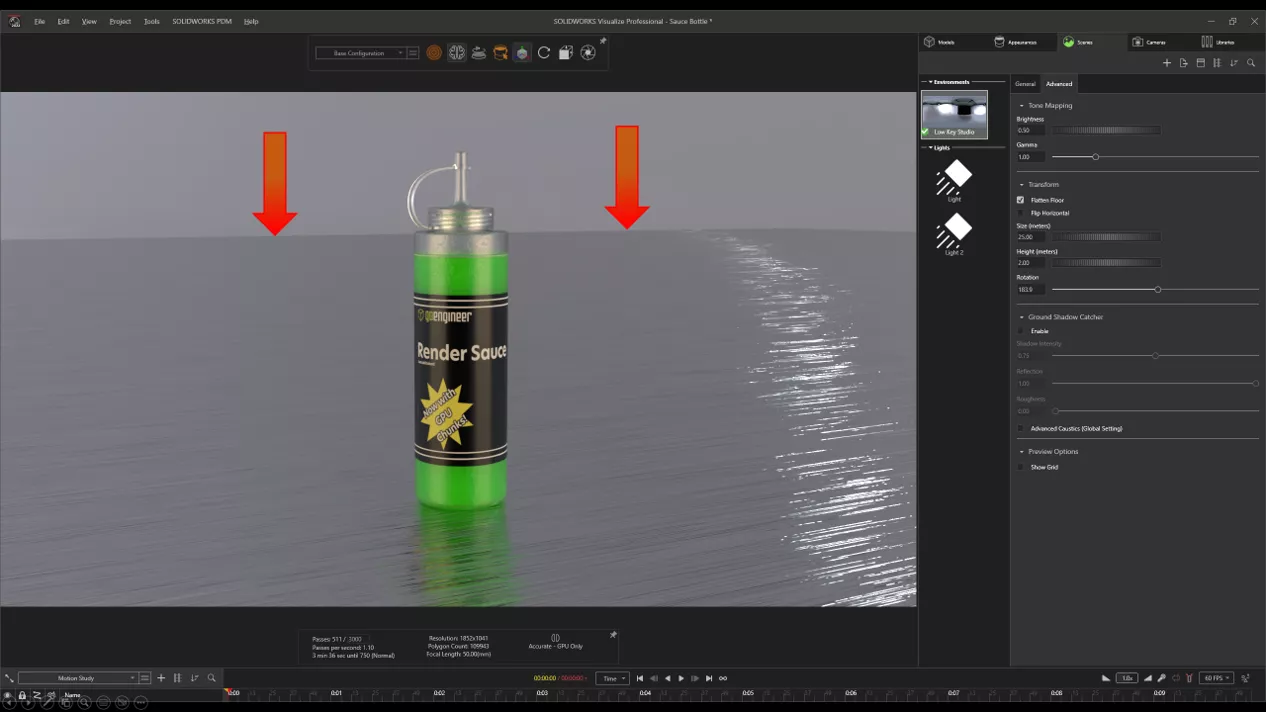

我向场景添加了一个 “平面” 基本体，将其对齐贴合至地面，并为它赋予不锈钢外观，效果非常理想。但是当相机机位角度较低时，很容易看到平面与背景交界的边缘。（请务必关闭场景自带的地面阴影，因为这个新对象将承担接收阴影的作用。）

Alpha 纹理遮罩

为了让地平线实现融合过渡，我将添加一张 Alpha 纹理，营造地面向背景无限消融消失的视觉效果。该遮罩本质是一张白色圆形图片，边缘做黑色渐变处理。图片中黑色区域将会完全透明，向中心材质逐步过渡显现。

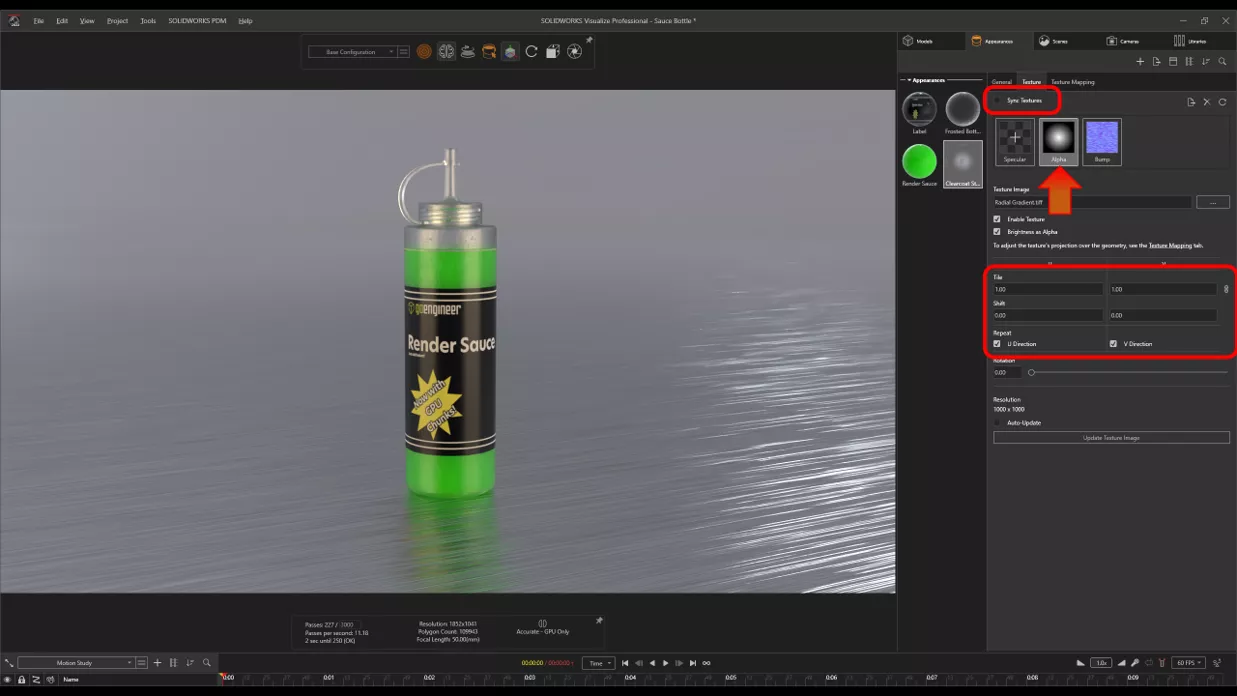

请务必关闭同步纹理，避免缩放外观内其他纹理，本例指不锈钢拉丝表面的法线贴图。随后将 U 向、V 向的平铺缩放全部设置为 1，偏移量设置为 0。这样 Alpha 纹理就可以完全贴合对象尺寸。

阴影捕捉对象

如果你希望透过地面可以看到环境，同时使用自定义粗糙度或者水面类外观，那接下来的内容就很关键……

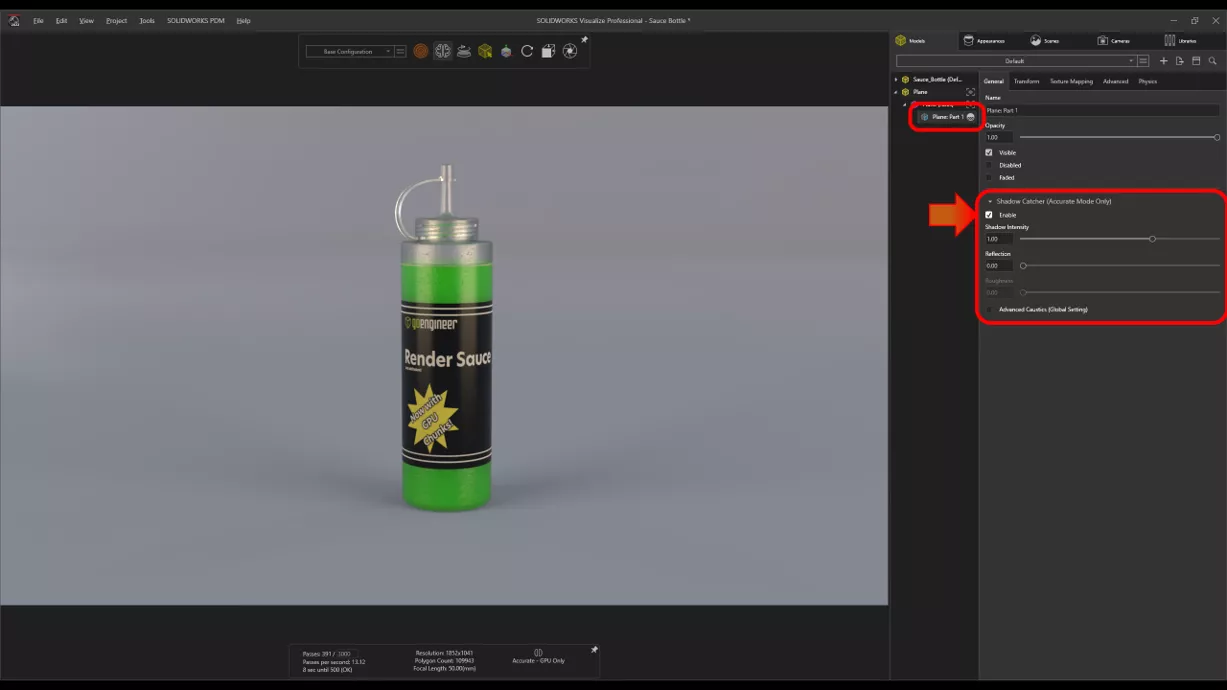

基本体图元同样可以转换为阴影捕捉对象，它工作逻辑与默认场景地面类似，但同时支持自定义外观与纹理。

比较推荐玻璃与金属两类材质：玻璃可以模拟水面，效果更加柔和细腻；金属会产生强烈镜面反射效果。

搭配阴影捕捉对象使用自定义外观

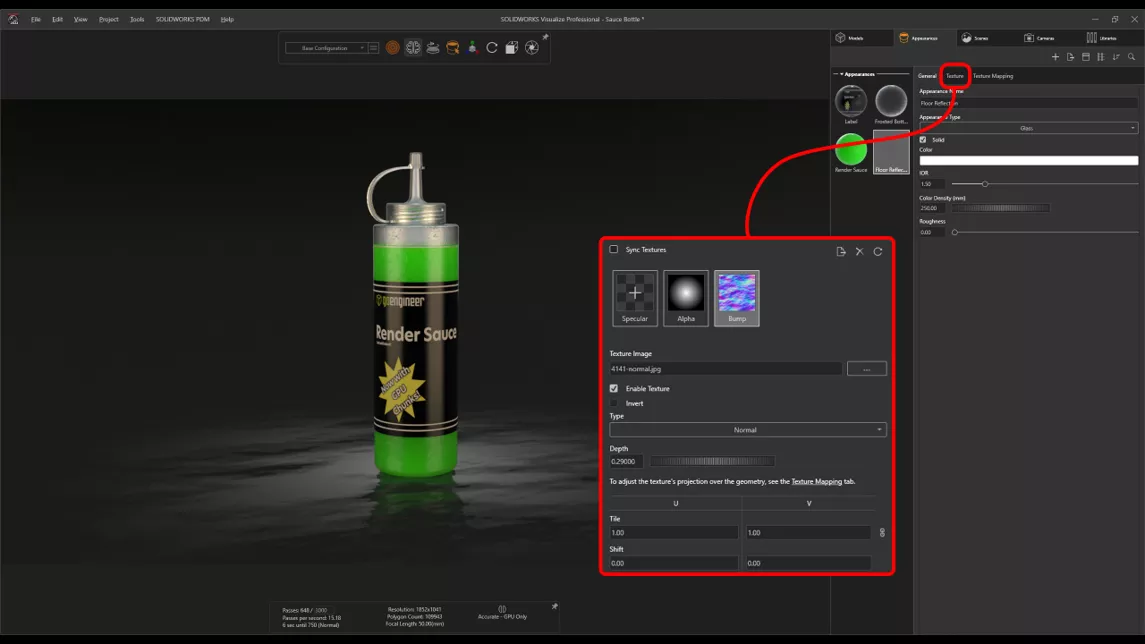

借助凹凸纹理通道，可以精细调整反射效果，依据选用的纹理贴图模拟水面或者湿润沥青路面。

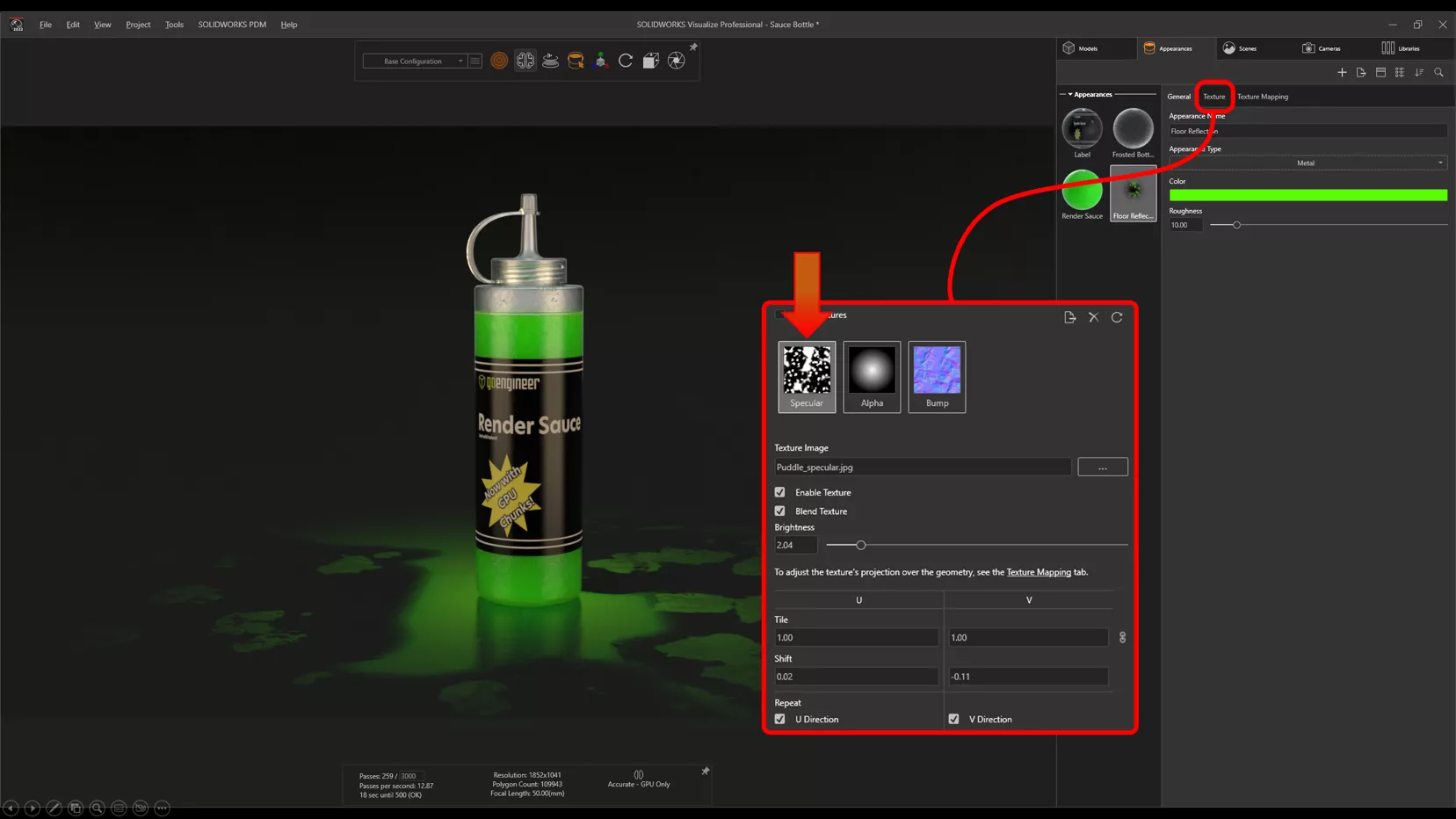

叠加高光贴图可以进一步细化局部反射强弱。贴图采用黑白或者不同灰度等级：黑色代表完全粗糙（零反射），白色代表 100% 反射，灰度则介于二者之间。

限制阴影范围

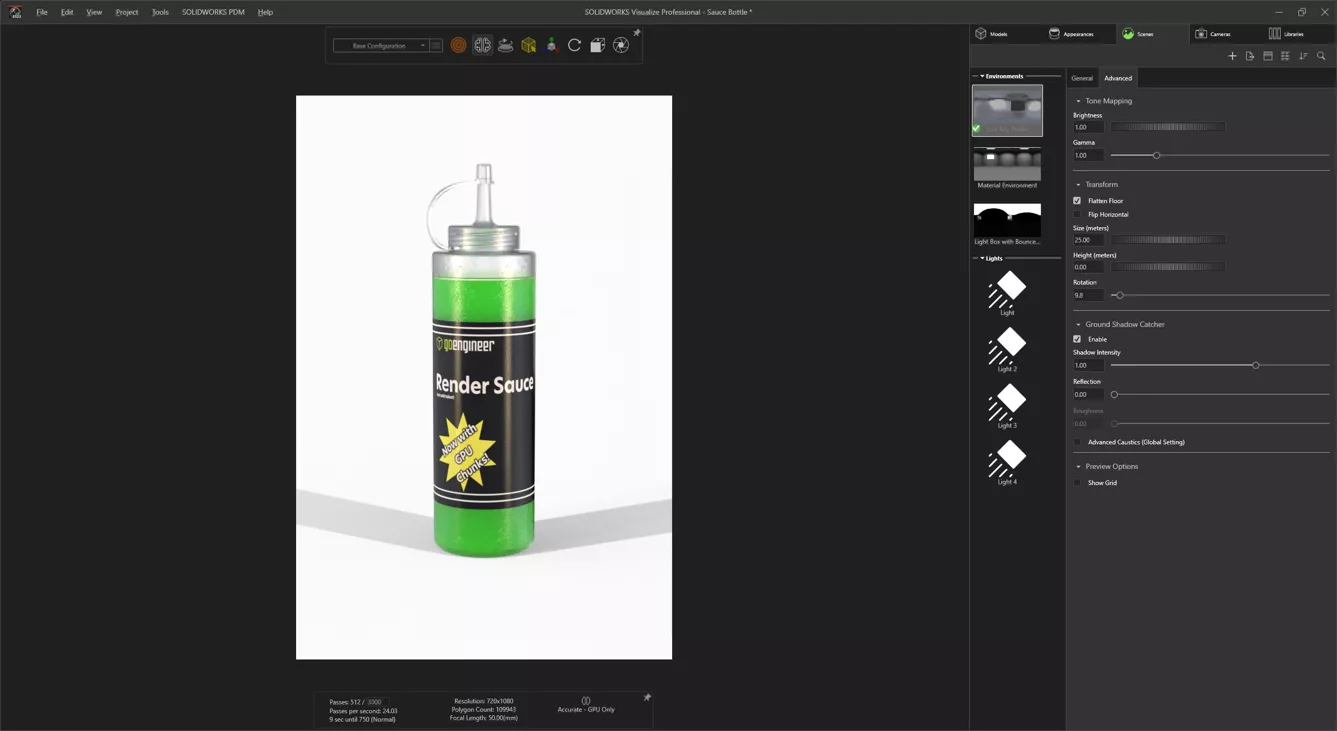

Alpha 纹理还有另一种用途：限制阴影在地面上的延展范围。该场景下，阴影会一直向外延伸，超出画面边界。

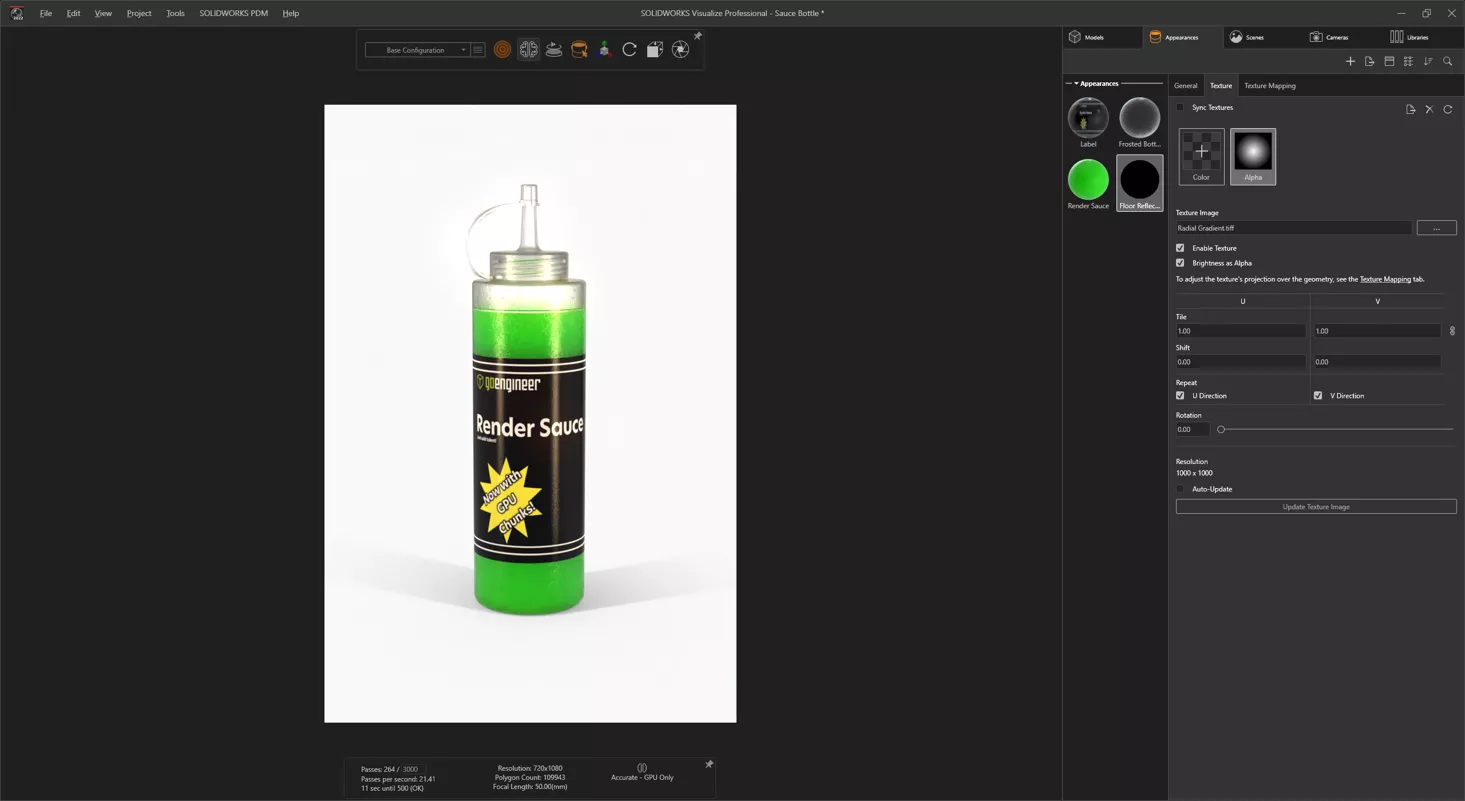

借助阴影捕捉对象配合 Alpha 遮罩，就可以对阴影范围实现精准控制。

掌握以上技巧，就可以为你的渲染作品增添更多表现力！想要进一步了解 SOLIDWORKS Visualize？查看智诚科技ICT团队整理的更多技巧与实操窍门。此外，欢迎访问问答社区，发布论坛帖子，回复其他 SOLIDWORKS 用户的提问。
