SOLIDWORKS Visualize SP3：UV展开 ——实现无缝纹理的关键

UV 展开现已推出，那它究竟是什么……

UV 展开是将三维模型表面展平为二维贴图的过程，让二维纹理（例如标签、木纹或织物纹理）能够平滑、无缝地包裹模型表面，不产生拉伸或变形。

在 SOLIDWORKS Visualize 中，UV 坐标用于告知软件如何将纹理应用到复杂曲面上。

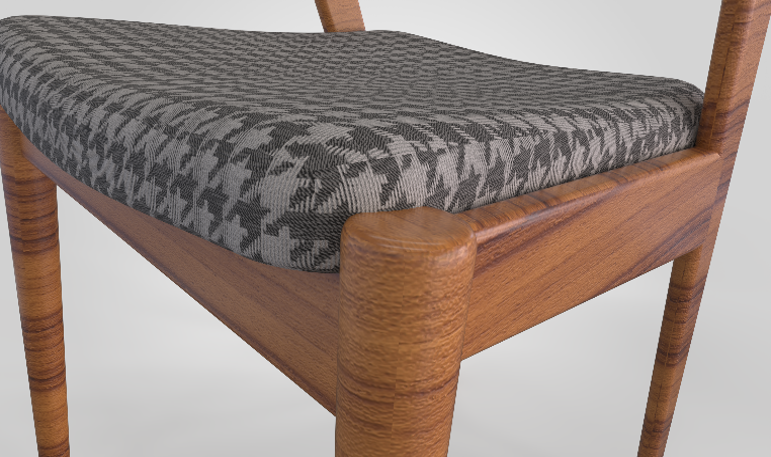

未使用包裹

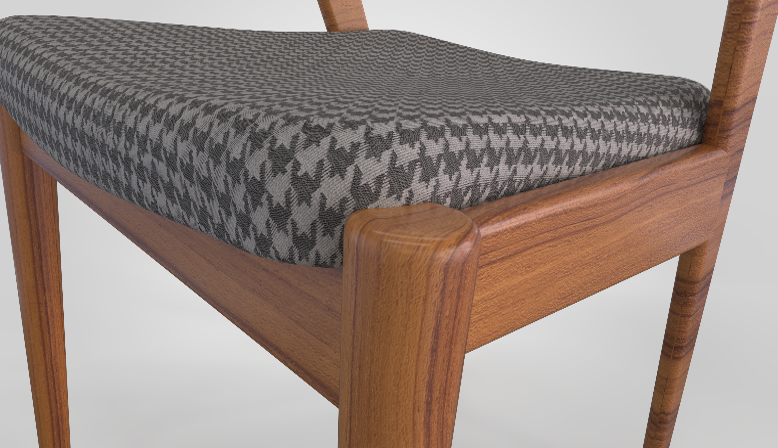

使用包裹

工作原理：

导入 CAD 模型时，Visualize 通常读取模型自带的原生 UV 坐标，或依靠自动几何投影（如立方投影、球面投影或圆柱投影）：

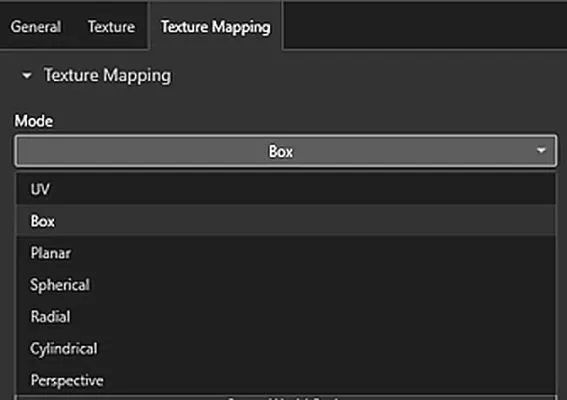

几何投影选项

如果导入的几何体拥有复杂曲面，需要应用自定义纹理或标识且不产生变形，您可以使用**UV 纹理映射模式**。

该模式将指示 Visualize 保留并使用导入零件上已存在的 UV 坐标。

Visualize SP3 新增 UV 展开功能

借助SOLIDWORKS Visualize SP3，用户现在可以直接在 Visualize 内部，通过全新 UV 展开功能生成 UV 坐标。

UV 展开会自动创建模型表面的展平表达，生成精准放置纹理所需的 UV 数据。

即便原始模型不含 UV 映射信息，用户也能够对材料与图形的应用方式获得更强的控制能力。

工作流程十分简便：

1,选中需要进行 UV 映射的外观。

2,切换至【纹理映射】选项卡，将映射模式修改为 UV，随后点击【编辑 UV】。（Visualize 中将打开新的【UV 编辑器】选项卡。）

3,选中所需几何体，点击【展开】。

4,在贴图上调整已展开面的缩放与方向。

5,返回模型，检查展开表面的无缝边界。

该功能的价值

全新 UV 展开能力大幅提升复杂外形产品高质量渲染图的制作效率。

用户可以实现：

• 无变形地应用标识与图形。

• 为织物、木纹、碳纤维以及其他方向性纹理创建更加真实的材料外观。

• 减少对外部建模或纹理软件的依赖。

• 提升渲染质量与视觉一致性。

• 将更多工作流程保留在 Visualize 内部，加快项目进度。

实际应用示例

UV 展开尤其适用于以下产品：

• 带有印刷图案的消费品包装。

• 带有环绕式标签的瓶罐类容器。

• 带有图形与品牌标识的运动器材。

• 带有精细木纹纹理的家具。

• 需要精准对齐织物图案的软质制品与纺织品。

核心要点：

SOLIDWORKS Visualize SP3 中的全新 UV 展开功能，消除了在复杂几何体上应用自定义纹理的一大障碍。

用户直接在 Visualize 内部生成 UV 坐标，可实现更精准的纹理放置，制作更高质量的渲染图像，减少在多款软件之间来回切换的时间。

无论您是添加简单标识，还是制作高度精细的材料饰面，UV 展开都能提供所需的灵活性与控制能力，让您的产品呈现前所未有的真实感。
