ICTbox智诚批量王 - SOLIDWORKS高效率批量属性工具

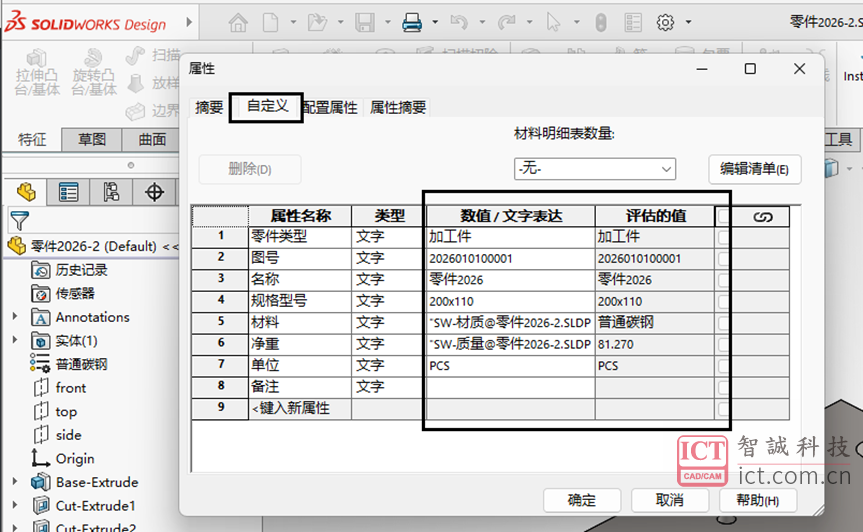

在日常SOLIDWORKS工程设计工作中，我们常常会使用到模型自定义属性。属性会体现在设计物料信息中，在下单生成的明细表信息中，在采购明细表的信息中。这些都是物料属性的体现。

属性编辑难点

那么，有效的管理好我们的设计模型属性，这是一项必要的工作。其中包括：

1、对属性名称的规范；

2、批量修改多个文件；

而当有大量文件需要处理时，我们可能就会面临繁琐是属性批量编辑工作，

传统方法，可能是：打开文件，打开属性编辑框，修改属性，保存文件，关闭文件。再循环另一个文件。这将会耗费我们大量的工作时间

请不用再这么麻烦了，我们ICTBOX【智诚批量王】，将来帮你提高工作效率。

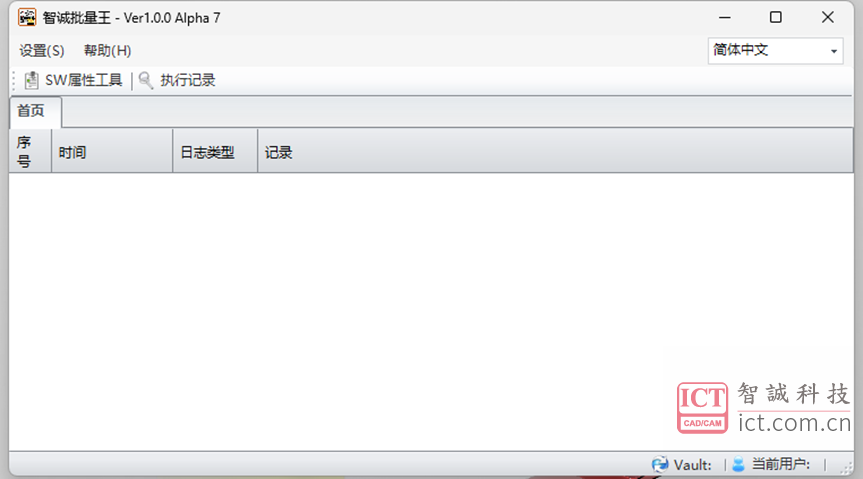

智诚批量王

智诚批量王将用于对文件修改的批量化处理。

目前已加入【属性工具】的批量功能。下面我将给大家介绍这个功能的使用。

查

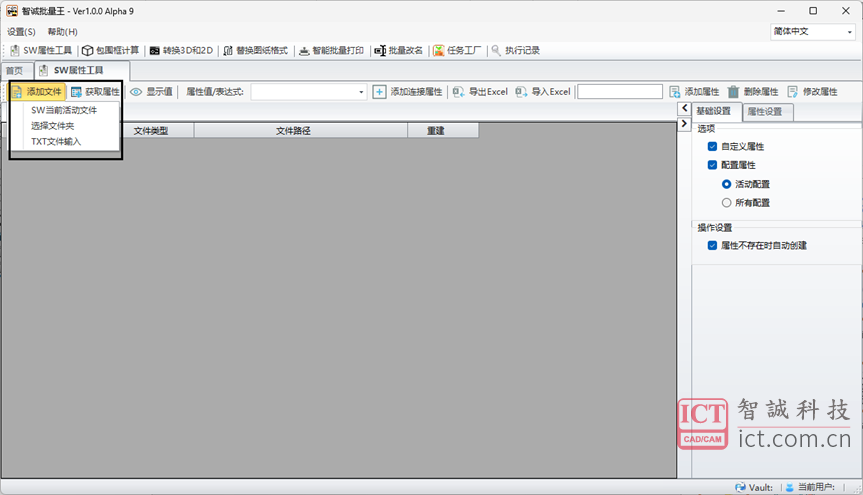

添加文件

SW当前活动文件：根据SOLIDWORKS程序当前界面的装配体及其零部件作为获取属性操作对象

选择文件夹(推荐)：根据选择文件夹内的SOLIDWORKS文件作为获取属性操作对象

TXT文件输入：根据TXT文本内的文件完整路径作为获取属性操作对象

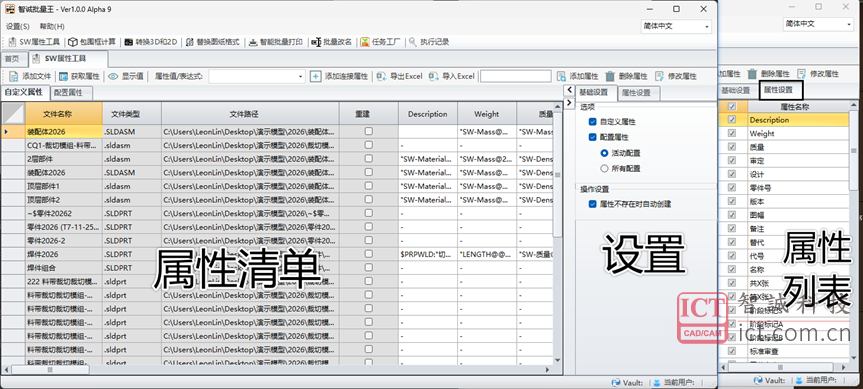

获取属性

按理在添加文件时候，文件属性或自动获取并显示在程序表格内。该按钮也是实现所选文件获得属性的效果。

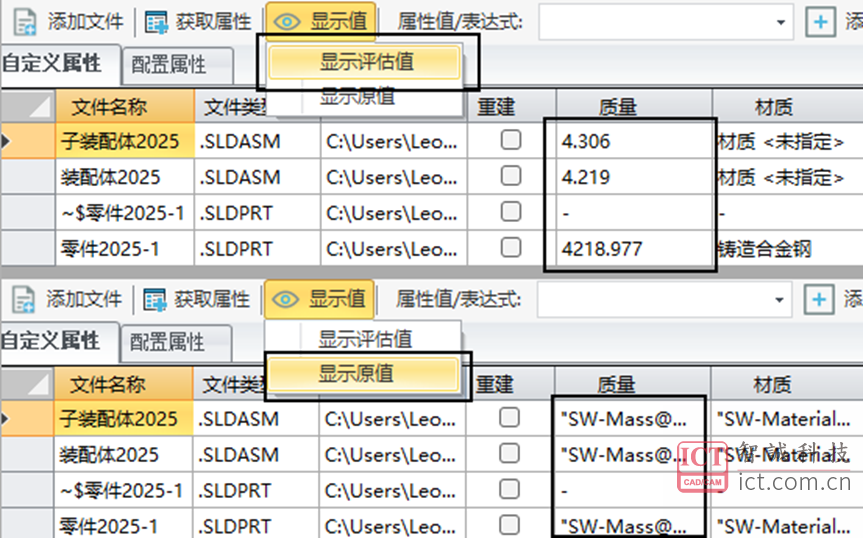

显示值：

在SOLIDWORKS文件属性库，会有属性表达式和及其结果的评估值

增

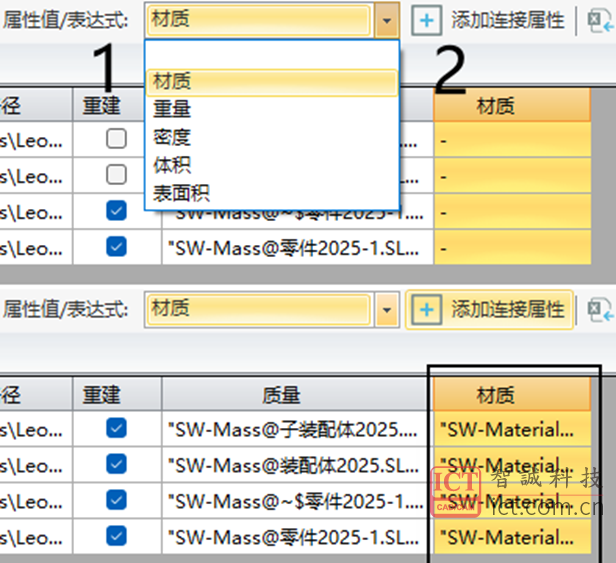

添加连接属性

在SOLIDWORKS里会有固定的“属性值/表达式”，用来计算显示模型的属性数据。

而添加连接属性按钮，可以在属性列里自动填充表达式，

删

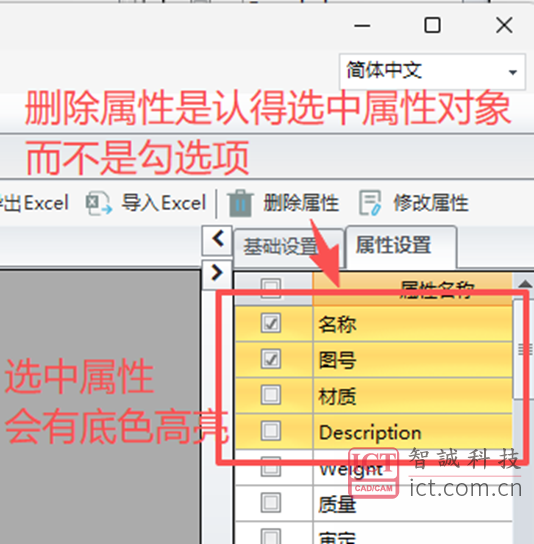

删除厘性

关于删除属性的点：是设计成需要选中高亮属性进行删除的（注意这里不是勾选属性），原因是为了与勾选显示属性值区分开，防止用户误将只需要显示的字段删除

改

修改属性

根据基础设置，将当前程序表格内容修改进SOLIDWORKS文件内。注意：若文件有加密或是格式不正确，可能会出现修改属性失败的提示，具体看查看执行记录。

导出/导入Excel

导出：根据基础设置，将当前程序表格内容导出成excel表格。

导入：根据选择的excel表格内容，导入到程序表格内。

________________________________________

设置

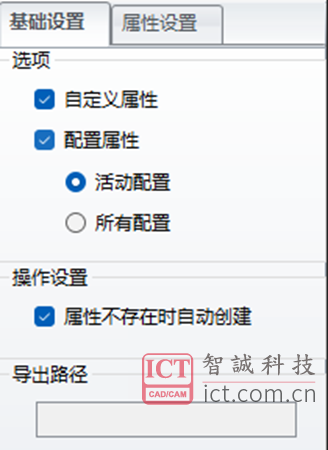

基础设置

选择处理的属性对象是自定义或配置特定的属性

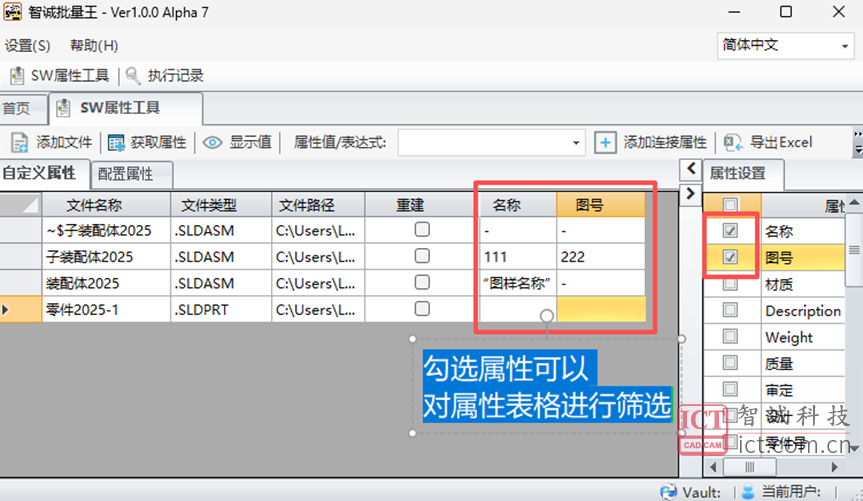

属性设置

属性设置里默认是空白的，当加载文件后，会显示当前文件的属性列表。

属性设置里，可用于勾选项来筛选显示属性内容，以及高亮选中用于删除属性使用。

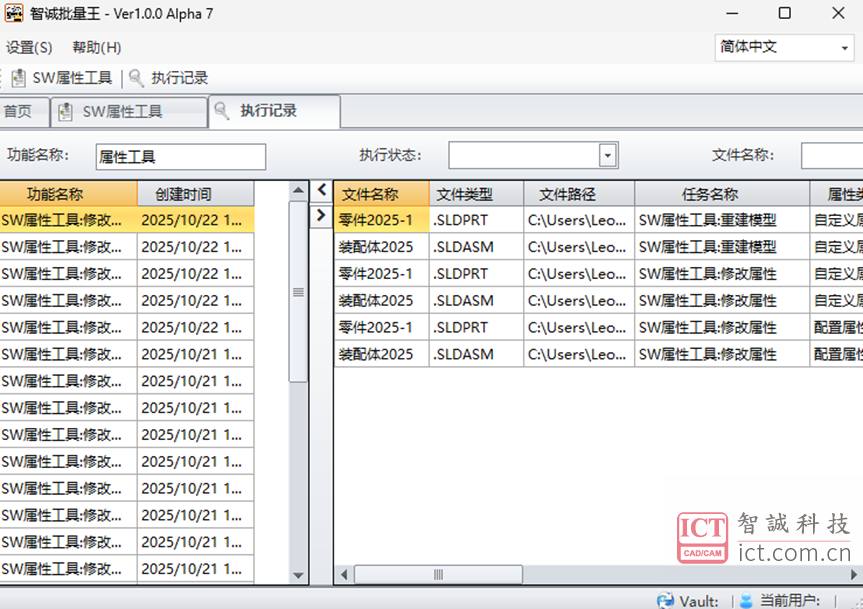

执行记录

执行记录将每次修改删除属性等操作进行记录，方便日后查看历史操作记录

以上就是ICTbox智诚批量王的功能展示，如需了解更多功能可以免费下载ICTbox插件
