SOLIDWORKS二次开发高效插件ICTBox（第14期）：包围框计算器

在机械设计中，"这个零件有多大"是工艺、采购、包装等多个环节都会反复确认的问题。需要知道零件的外形尺寸来确定下料尺寸、选择加工设备、计算包装空间。传统做法是手动测量或使用参考几何体的"边界框"功能，但前者操作繁琐，后者无法批量处理。

更关键的是，很多流程需要将长宽高数据写入零件属性，以便在BOM表中自动引用。手动测量并填写属性，不仅效率低，还容易出错。

ICTbox插件免费下载：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以通过【包围框计算器】功能计算零件的最大包围框，并将长宽高数据自动写入零件属性或加工坯料的下料尺寸属性中。

该功能还支持批量计算装配体内每个零件的包围框。

操作指南

批量计算

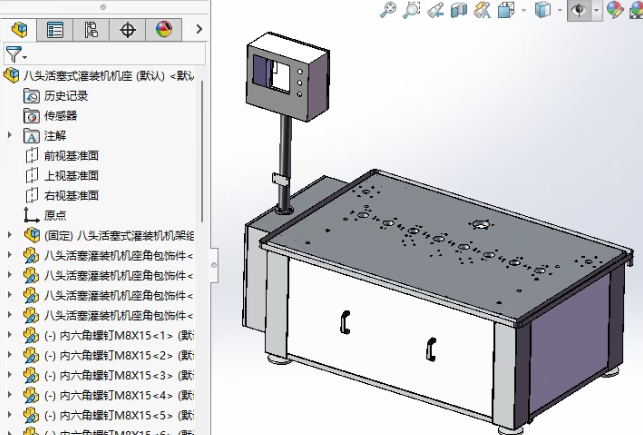

1、打开需要计算的装配体文件，点击【包围框计算器】功能按钮；

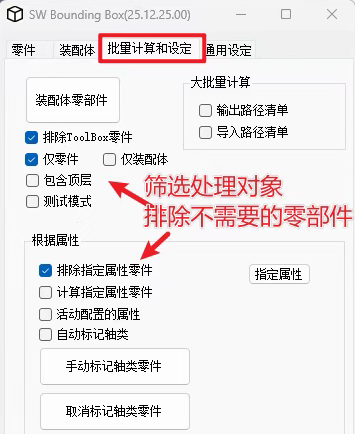

2、选择"批量计算"模式，自动遍历装配体内每个零件；

3、运行结果：将会对装配体内每个零部件添加边界框尺寸属性，此时导材料明细表BOM，就可以携带边界框属性信息。

单个文件计算

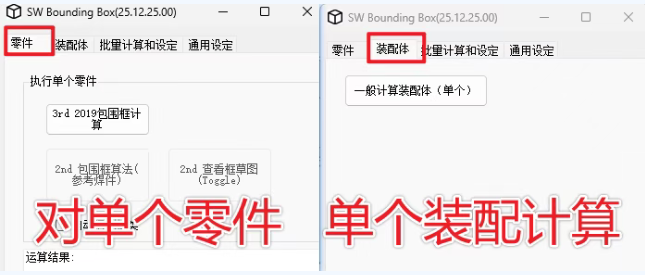

如果是对当前文件的边界框计算，则可以使用前面功能。

属性设置

1、在设置中可配置零部件的批量计算类型；

2、自定义输出属性标签名称；

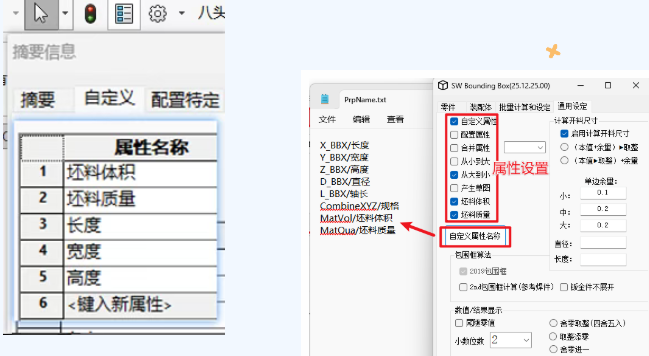

3、点击运行即可生成所有零部件的包围框数据并写入属性。

设置计算开料尺寸

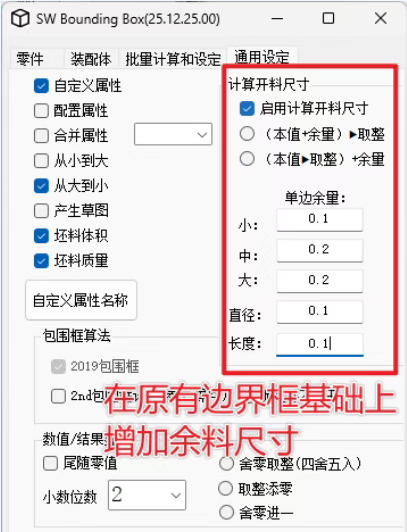

会按余料的尺寸设置，在计算边界框属性尺寸时候，增加到数值里。这这将作为坯料下料的尺寸参考。

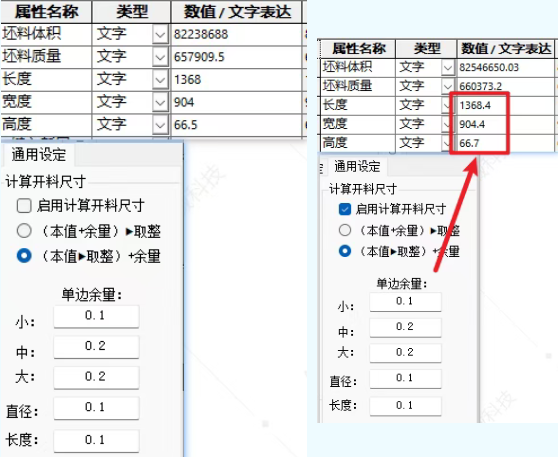

开启计算开料尺寸选项后，在边界框属性里，会增加设置数值的增量大小。

总结

【包围框计算器】将"测量→记录→填写属性"这一传统链条压缩为一键操作。对于包含上百个零件的装配体，原本需要75分钟的工作量压缩至50秒完成，且数据准确率100%。

当这些数据自动流转到BOM表、工单和采购清单中时，企业获得的不仅是效率提升，更是数据链路的一次完整闭环。
