SOLIDWORKS二次开发高效插件ICTBox（第23期）：智能筛选线

在机械设计中，底孔（螺纹底孔、通孔等）是最常见的特征之一。SOLIDWORKS的库特征功能允许我们将底孔做成库特征，通过拖放的方式快速生成孔特征。

但当需要批量生成大量底孔时——比如一块安装板上分布着20个特征安装孔——常规方法需要逐个拖放、逐个选择参考，操作重复且繁琐。

这种重复性的手动操作不仅耗时，而且枯燥乏味。对于需要频繁进行孔特征设计的工程师来说，如何提高批量孔生成的效率，是提升整体设计速度的关键。

免费下载ICTbox：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

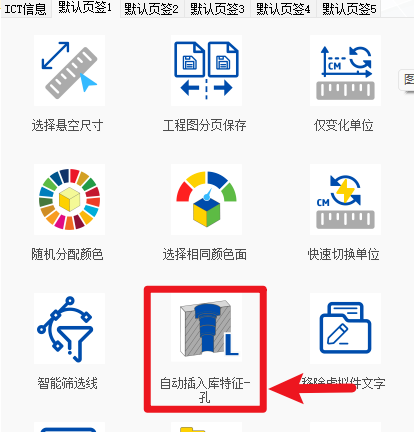

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以通过【插入库特征孔】功能，实现批量底孔生成。只需选择一次参考，即可高效完成批量底孔生成。

操作演示

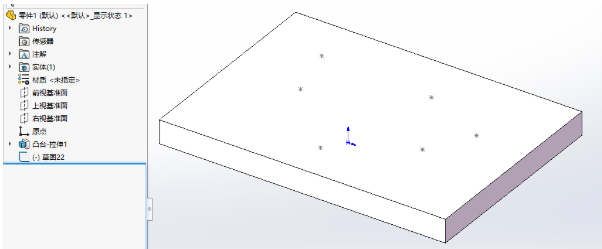

Step 1： 在模型表面创建草图定位点（标记孔位置）；

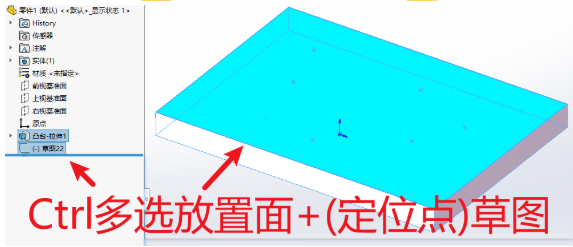

Step 2： 按住"Ctrl"键同时选择打孔表面和打孔草图点，点击宏按钮运行；

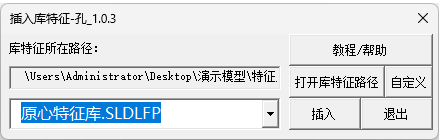

Step 3： 点击"插入"，完成批量底孔生成；

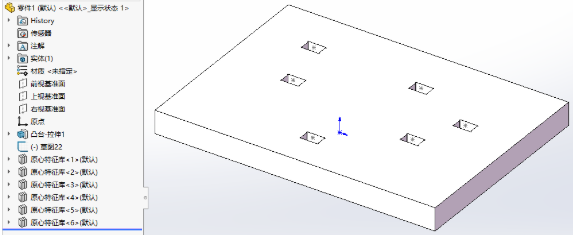

Step 4： 底孔库特征已自动生成在设计树中，可手动编辑调整底孔参数；

注意事项：

1.可选择整个草图（即草图中所有点）或草图中某几个点进行批量孔生成

2.一次只可选取一个面作为孔特征生成参考

3.批量生成底孔后，如需修改底孔参数，需到对应设计树中编辑修改

调用库特征条件： 参考基准为1个平面和1个草图点

总结

【插入库特征孔】将重复性的孔特征生成工作从手动逐个操作升级为批量自动完成。对于需要大量孔特征的安装板、法兰盘等零件，原本数分钟的工作缩短到数秒完成。更重要的是，工程师从枯燥的重复劳动中解放出来，可以将精力集中在更有创造性的设计工作上。
