图纸模型编写规则

绘制规则概述

应用于捕获参数的规则的结果各不相同 取决于参数。例如，scale 分母 parameter 规则必须生成一个数字，而其他参数类型 必须生成特定文本、任何文本或所有文本的组合。

本主题列出了所有参数类型，并给出了典型的 rules 以及 rule 的结果必须是什么和描述 适用于图纸的不同种类的规则。

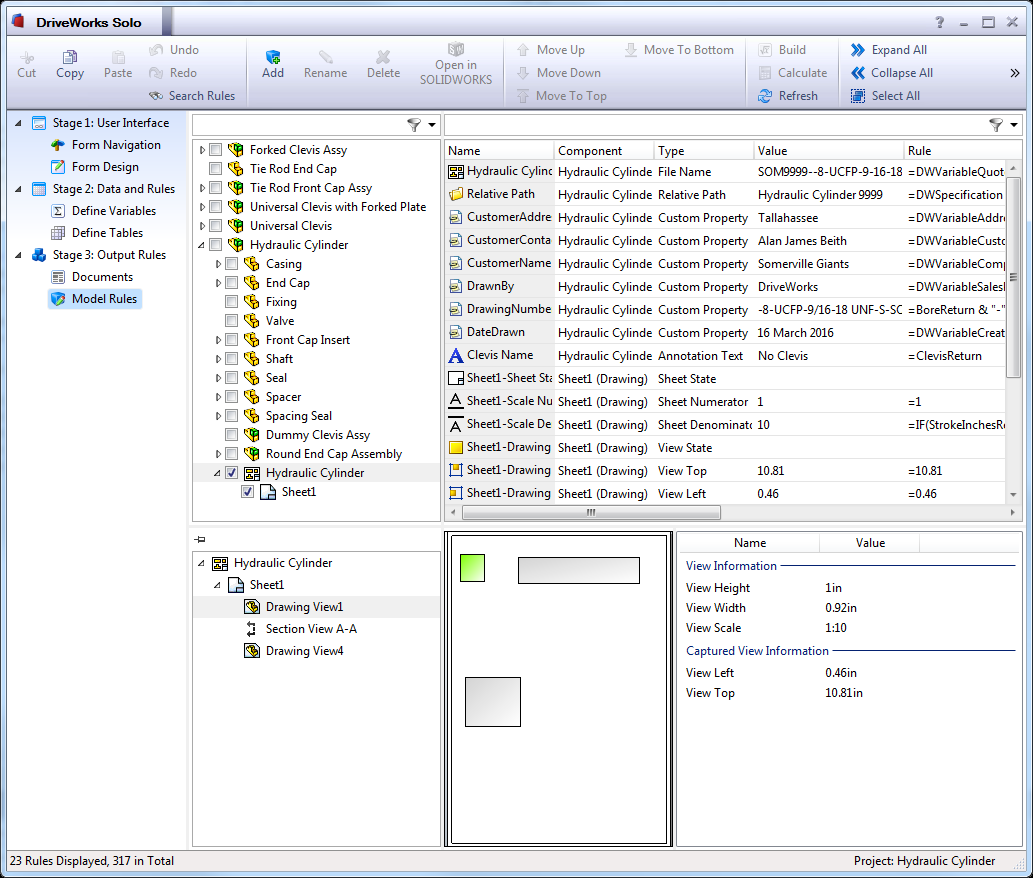

工程图图纸在模型列表中显示为工程图的子项。每个工作表都有自己的节点，因此在选中时会显示适用于该工作表的参数。

为顶层绘图显示的参数为：

• 文件名

• 相对路径

• 为子图纸显示的参数包括：

• 图纸状态

• 图纸刻度 （分子和分母）

• 视图状态

• 视图位置（顶部和左侧）

• 所有捕获的注释
