SolidCAM螺纹旋风铣策略操作指南

为满足现代制造对高效率、高精度螺纹加工的需求，SolidCAM在2023版本中正式发布了螺纹旋风铣策略。该策略作为螺纹铣削模块的扩展功能，不仅支持标准螺纹加工，更具备灵活、自定义和可视化的编程优势。

在本期教程中，我们将通过实录视频，完整演示如何利用SolidCAM实现从策略启用、参数配置到仿真验证的完整螺纹旋风铣编程流程。

01、什么是螺纹旋风铣？

螺纹旋风铣是一种螺纹铣削技术：

• 刀片安装在切削环内侧，形成环绕工件的切削系统

• 切削环高速旋转并同步进给，形成高效切削

• 常用于常用于高长径比、高精度螺纹件的加工

典型应用零件：

• 医疗用骨螺钉、植入物

• 微型进给螺钉

• 微型螺纹紧固件与组件

02、螺纹旋风铣策略优势

✅ 基于螺纹铣削模块

该操作基于SolidCAM的螺纹铣削模块，具备以下扩展能力：

• 支持自定义轮廓的螺纹路径创建

• 可在Z轴段中进行非传统方向的螺纹加工

• 输出结构简洁清晰的G代码，便于调试与控制器识别

✅ 专属螺纹旋风铣刀具支持

在SolidCAM的刀具库中，已支持专用于该策略的新型刀具类型：

• 专用的螺纹旋风铣刀具类型选择

• 可通过预定义刀柄结构创建

• 提供默认的STL模型，兼容仿真

用户可根据实际需求快速添加并调用对应刀具，确保加工路径与机床仿真保持一致。

✅ 编程+仿真一体化流程

• 几何链选择直观快捷

• 刀具路径与进退刀方式可自定义

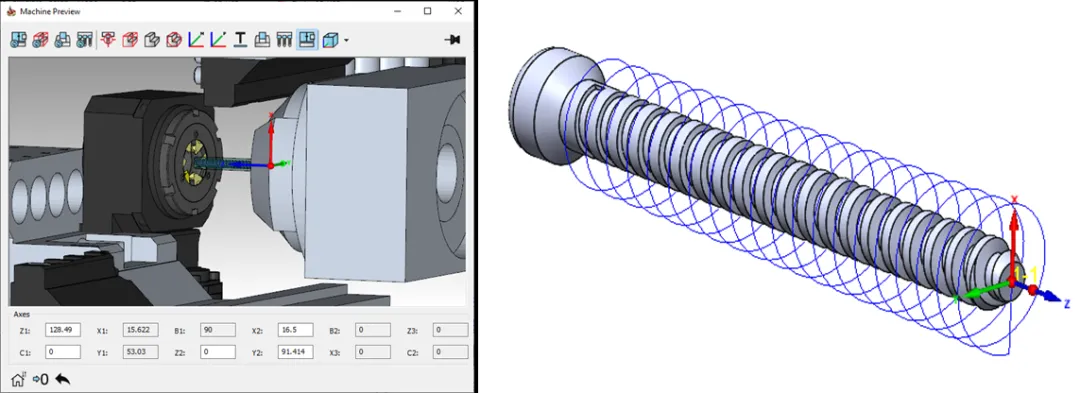

• 通过SolidCAM内置机床仿真模块，可实时模拟旋风铣刀具路径与机床动作，有效规避干涉、碰撞等风险

• 可配合定制后处理，输出兼容控制器的精确NC程序

03、视频讲解：全流程实操演示

本期同步教程视频现已发布，通过清晰的操作步骤与仿真演示，您将全面了解如何在SolidCAM中创建螺纹旋风铣编程。点击观看完整视频教程，跟随SolidCAM一起开启更智能、更高效的螺纹旋风铣编程之路！
