车间状态一目了然！DELMIAWorks SmartPage教你绘制动态设备实时地图

“今天车间忙不忙？设备都在正常运行吗？”

对于生产管理者来说，最关心的莫过于车间的实时状态。但在没有数字化工具的传统车间，要想获得这个问题的答案，通常只有三种方式：跑现场、打电话、等报表。不是效率低下，就是信息滞后。

想象一下这样的场景：你坐在办公室里，屏幕上显示着一张带有“绿、黄、红”色块动态变化的车间平面图。每个色块代表一台设备，绿色表示正在生产，黄色表示待机，红色表示已停机。你只需要看一眼，就对全车间一清二楚。而且这张地图不需要IT人员每次都重新生成，它会随着设备状态的改变而实时自动更新。

这就是DELMIAWorks Smart Page 提供的 Plant Layout（设备实时地图） 功能。今天，我们就来深度解析这一功能的应用场景和具体操作步骤。

一、什么是Smart Page设备实时地图？

DELMIAWorks的Smart Page是一个高度可自定义的工作台，它允许用户将各种系统功能模块、数据图表、外部链接集成到同一个界面中。

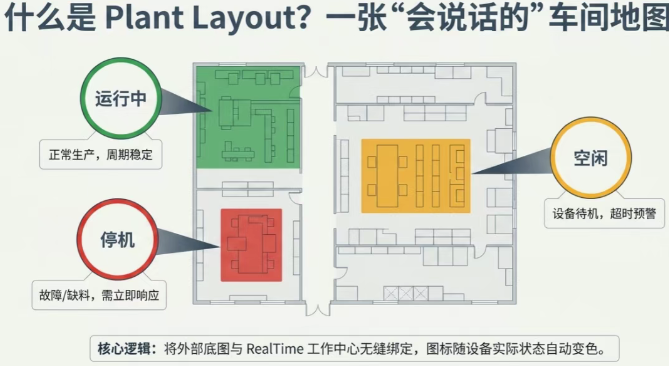

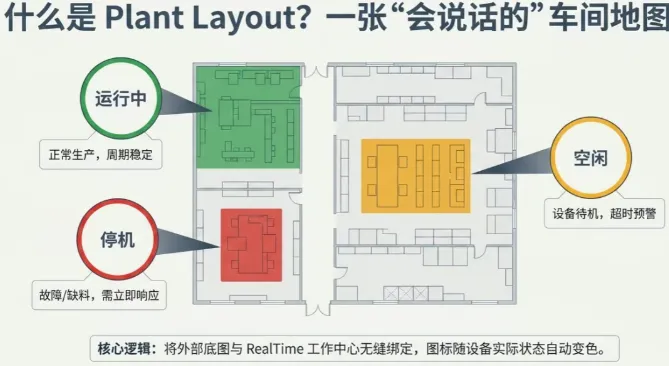

而Plant Layout（设备布局图） 是Smart Page中一个非常独特的可视化元素。它本质上是一张“会说话的车间地图”。你可以将一个制作好的车间平面图（图片底图）加载到系统中，然后将分布在图片上不同位置的设备，与其在RealTime系统中的实时工作中心数据关联起来。

关联后，这台设备在图片上的图标会根据其实际状态自动改变颜色，让车间的生产动态一目了然。配合 RealTime Meter（实时仪表） 等其它元素，管理者可以在同一张图表上看到产量、效率等关键指标。

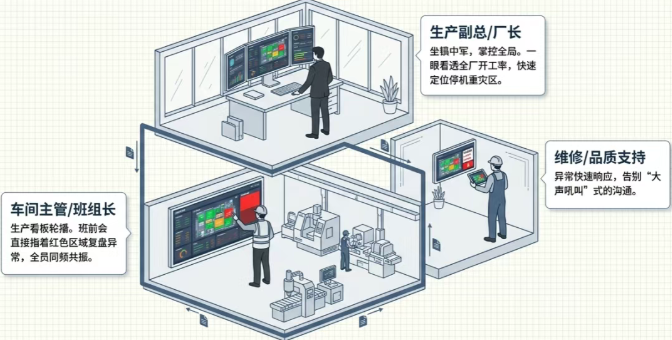

二、应用场景：谁最需要设备实时地图？

场景一：生产管理层——实现“坐镇中军，掌控全局”

对于大型车间，每天要面对几十甚至上百台设备，管理者不可能实时查看每台设备的运行状态。一张动态更新的车间地图，能让管理者在Smart Page上纵观全局。通过地图上的颜色变化，快速定位停机区域，帮助管理者做出及时响应。

场景二：车间主管——提供直观的生产看板

将Smart Page连接到大屏幕电视或投影仪上，作为车间的生产看板。进入“幻灯片模式”，地图会自动在多个仪表盘页面之间轮播，所有员工和管理者都可以实时看到平面布局中的设备状态变化。班前会上，站长可以直接指着地图上的红色设备来讨论异常原因。

场景三：多制造类型共存的管理

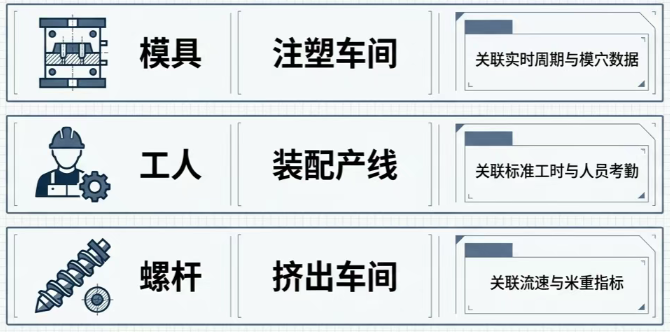

当你的车间同时存在注塑、装配、挤出等多种制造类型时，系统可为每种制造类型分配不同的图标，如注塑机用模具图标、装配线用工人图标、挤出机用螺杆图标。管理者看一眼图标和颜色，就能同时判断该位置正在进行的工艺类型及其运行状态。

场景四：异常快速响应

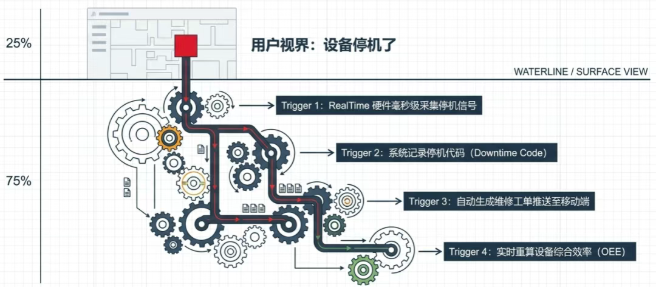

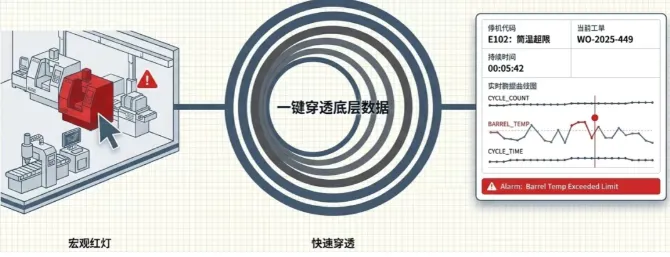

当RealTime系统检测到设备闲置超时或发出故障信号时，Plant Layout上对应的位置图标会变为红色。管理者可以立即从Smart Page跳转到该工作中心的详细停机报告，查看停机代码和持续时间，无需打电话询问现场情况。

三、操作步骤：手把手教你绘制设备实时地图

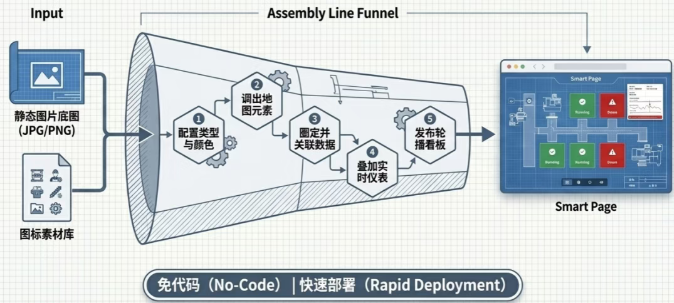

实现Smart Page设备地图需要完成两个层面的配置，分别是基础配置和布局绘制。

第1步：配置制造类型与状态颜色

在配置布局图之前，需要先设置好两个基本要素：用于区分不同工艺的图标以及代表不同状态的颜色。

进入配置界面：在Smart Page的菜单栏中，找到 Tools > Configure Plant Layout，点击进入设置窗口。

设置制造类型图标：在 “制造类型图标” 标签页下，你会看到系统默认给每个制造类型分配了一个默认图标。如需更改，可以点击每行记录旁边的省略号按钮，在弹窗中选择一个更符合实际的图像文件（支持常见的图片格式）。

设置状态颜色：切换到 “RealTime状态颜色” 标签页。在这里，你可以为 运行（Running）、空闲（Idle）、停机（Down） 三种状态分别指定颜色。通常使用绿（运行）、黄（空闲）、红（停机）的行业惯例。当设备状态变化时，地图上的图标将以这些颜色显示。

第2步：在Smart Page中添加Plant Layout元素

打开 Smart Page，从顶部的 Dashboard（仪表板） 菜单中选择 Add（添加）。

在元素类型的列表中，选择 Plant Layout（布局图）。这时，Smart Page工作区中会出现一个空白的布局区域。

第3步：关联布局图与工作中心

将车间的实际设备布局，以图片底图的方式导入，并在图片上定义出每个设备在系统中的逻辑位置。在配置完成后，系统会自动让工作中心的最新状态与布局图上的位置实现同步。

上传底图：在Plant Layout工具的配置界面，点击上传准备好的车间平面图（建议采用清晰易懂的俯视图或简化的设备安排图）。

设置活动区域：在底图上，用鼠标框选出每一台设备实际摆放的矩形区域。每一块区域将会绑定一个工作中心。

关联工作中心：为每个框选区域设置与之对应的 工作中心名称，使布局区域与系统中的某个工作中心实现数据同步。配置正确后，系统会自动根据该工作中心的当前实时状态来改变此区域的颜色。

第4步：增强地图的监控维度

在绘制好基本的布局地图后，可以叠加更多可视化元素，让数据更丰富：

添加实时仪表：在地图旁边，可以添加 RealTime Meter 元素，将其指向布局图中某台关键设备，这样可以同时看到该设备的周期时间、当班数量的实时数字，起到辅助地图显示的功能。

集成RT Charts：点击地图上的某个工作中心区域时，可以通过一个跳转来打开该设备的实时数据曲线图，方便做深度分析。

第5步：发布与使用

全部配置完成并检查无误后，点击保存。此时地图已经可以实时显示设备的状态了。

配置大屏轮播：如果需要将其作为生产看板，可以将Smart Page设置为 Slideshow（幻灯片模式），让它与其他仪表板页面（如BI Dashboard、KPI Chart）按设定的时间间隔自动切换，实现生产数据的滚动展示。

四、进阶技巧：让你的设备地图更直观

统一命名规则：在设置活动区域时，建议将工作中心的命名与现实中的设备编号或位置编号保持一致，比如“注塑机A-03”，这样在图上识别时会更加直观。

分层显示：如果你的车间非常大，可以考虑按区域（如“注塑一区”、“总装线”）创建多个Smart Page标签页，每个标签页显示对应区域的布局图。

结合精益管理：将停机时间最长的设备放大地图显示，或在看板中集成“停机时间排行”。一旦停机发生，实物灯与数字地图同时变红，负责人能更快找到问题设备。

结语：

从静态的Excel表格，到动态的看板图表；从被动的电话询问，到主动的视觉发现，DELMIAWorks的Smart Page设备实时地图，通过可视化手段彻底打通了“实时数据”与“管理层决策”之间的最后屏障。

它不再仅仅是展示数据的工具，更是一次管理者与车间现场的“视觉融合”。当你每天走进办公室，打开Smart Page，看到绿色的设备们正在正常运转，这本身就是数字化管理带来的坚实信心。
