SOLIDWORKS PDM 状态修订编号与转换修订编号的区别

经常有用户在配置工作流时咨询修订相关设置，尤其分不清【状态】与【转换】里的【修订编号】选项卡有哪些异同。下面为您理清二者差异。

状态属性

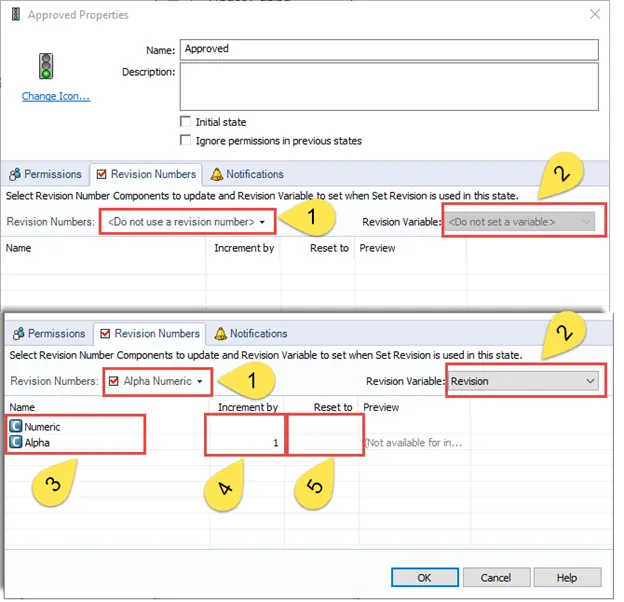

在状态属性中，有一个【修订编号】选项卡，其中部分选项一目了然，还有一部分容易被误解。

- 选择该状态所采用的修订编号方案。这是修订配置里唯一必填项，该选项卡内其余配置均服务于【设置修订】命令。

- 指定由【设置修订】命令负责更新的变量。

- 展示所选修订编号方案包含的**修订编号组件**。

- 定义【设置修订】命令的执行逻辑。该字段一般留空或者填 1。

如果填写了数值，【设置修订】命令只会将对应的修订组件直接赋值为该数值。

设置修订命令

状态属性里的这些配置，并不是用于在工作流流转时自动递增修订，而是专门供给【设置修订】命令使用；【设置修订】允许用户手动调整单个或一批文件的修订。

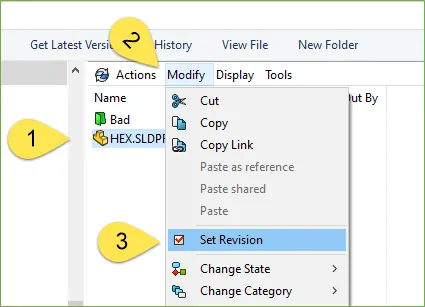

使用【设置修订】命令，需要同时具备文件夹权限与状态权限。选中单个或多个文件后，依次选择【修改】→【设置修订】。

转换属性

转换属性中的【修订编号】选项卡，界面看上去和状态属性很相似，但配置作用完全不同。

- 展示目标状态属性中选定的修订编号方案所包含的修订编号组件。

- 指定当执行【递增修订】动作时，本次转换中需要递增哪些修订编号组件。

- 该列用于配置：执行【递增修订】动作时，将修订编号组件的计数器直接设置为指定数值。

递增修订动作

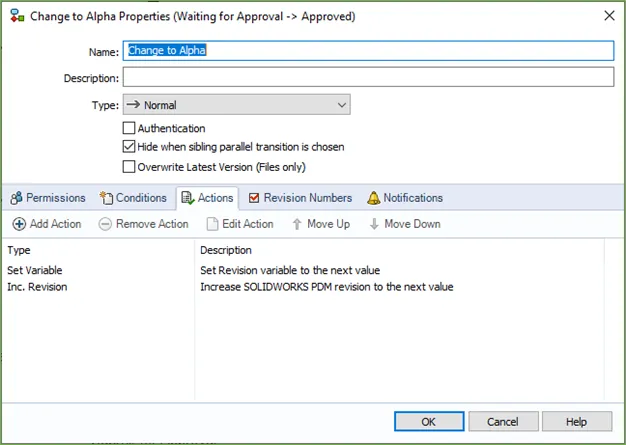

想要让转换在流转时自动递增修订，必须在【动作】选项卡中添加【递增修订】动作。【递增修订】动作会读取【修订编号】选项卡中的配置；该动作只会更新 PDM 的本地修订（数据库修订），不会自动更新修订变量，因此通常需要搭配【设置变量】动作同步更新修订变量。

在配置工作流修订方案时，务必分清状态属性和转换属性的区别，否则后期排查问题会非常困难。如果您的需求仅为文件在状态流转时自动递增修订，那么只需要在状态属性中指定修订编号方案即可，其余递增逻辑交给转换属性完成。

希望本文对您有所帮助，您可以查看智诚科技技术文章栏目的更多 SOLIDWORKS PDM 使用技巧。
