详解 DraftSight 增强工具选项卡

本文将为大家介绍新版 DraftSight 增强工具（Powertools） 选项卡。该选项卡集成文字编辑、图块管理、视口对齐与文件清理等工具，能够有效加快制图工作流。

完成初始图纸绘制后，还有大量后续制图工作需要处理。几乎每一份图纸文件都要经过编辑、版本修订与文件整理等环节，新版增强工具选项卡正是为解决这类工作而设计。该专属功能区将各类高效编辑与操作工具集中收纳、便于调用，大幅提升后期处理效率。此前由凯文・兰德主讲的线上研讨会，也演示了如何借助增强工具选项卡完成各类常规图纸调整，提升制图效率。

文字与注释编辑

图纸后期工作中，文字处理占比很高，例如重新编排注释编号、将单行文字转换为多行文字、修正文字大小写、调整文字对齐方式且不改变原有位置。借助专用工具，这些常规编辑工作都能高效完成。

自动文字编号是一项实用功能。以往需要逐行手动修改注释编号，如今选中文字对象后，可一键批量添加连续编号，对于图纸集中的标注、修订说明、检验标签等内容整理工作尤为适用。

凯文在演示中还介绍了文字大小写与对齐调整工具。在常规操作中，修改文字对齐方式很容易导致注释位置偏移，进而产生额外的整理工作。而增强工具中的相关功能，可在固定文字位置的前提下完成对齐设置。

文字背景遮罩功能也得到了优化。用户可为单行文字添加背景遮罩，避免文字被剖面线或密集图形遮挡，保证注释清晰可读，且无需重构周边图形。

图块编辑

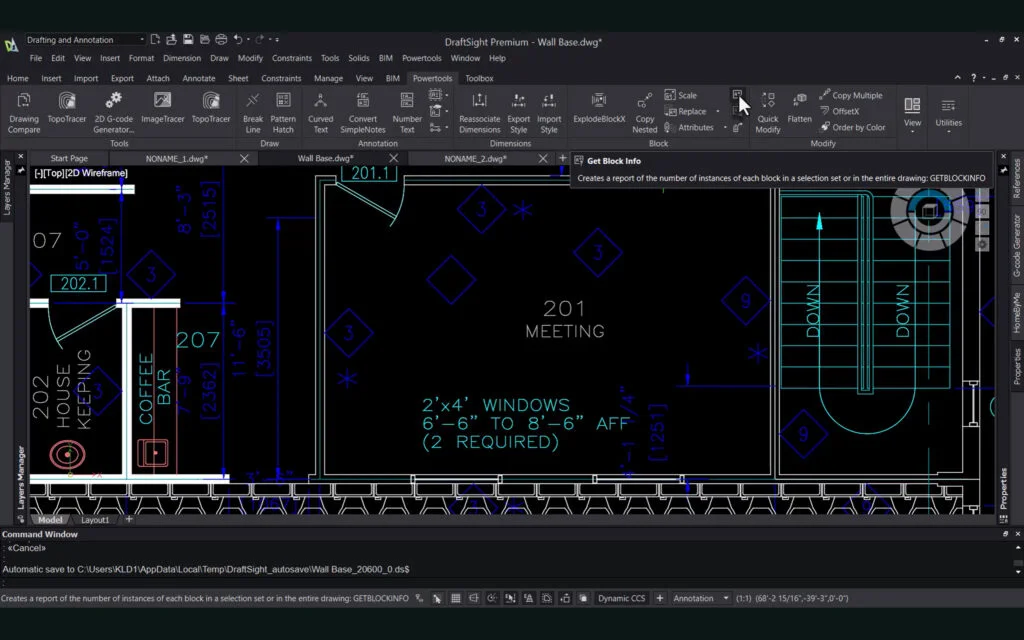

图块相关操作同样可以借助增强工具简化。以往需要逐个打开图块进行编辑，现在可直接使用该选项卡工具批量替换图块、统一缩放多个图块实例、提取图块属性数据，还能直接调取嵌套图块内的图元。以上操作在共用图纸、复用图纸的编辑场景中十分常见。

对于大型图纸文件，增强工具提供多款图块专用工具。其中一项功能支持直接提取嵌套图块内的图元，无需进入图块编辑器。用户无需修改整个图块定义，便可单独复制内部元素进行复用或二次编辑。对于使用共享符号库、对接顾问图纸的团队而言，该功能能够节省大量时间。

工具还支持快速替换图块、以插入点为基准批量缩放多个图块。在项目后期，若标准规范更新、全项目图纸需要统一替换符号，这类编辑需求会频繁出现。

本次研讨会还介绍了图块报表工具，可统计图块实例数量并导出属性数据，用于文档编制。这类工具虽功能简单，却能简化生产制图流程中重复性的协同工作。

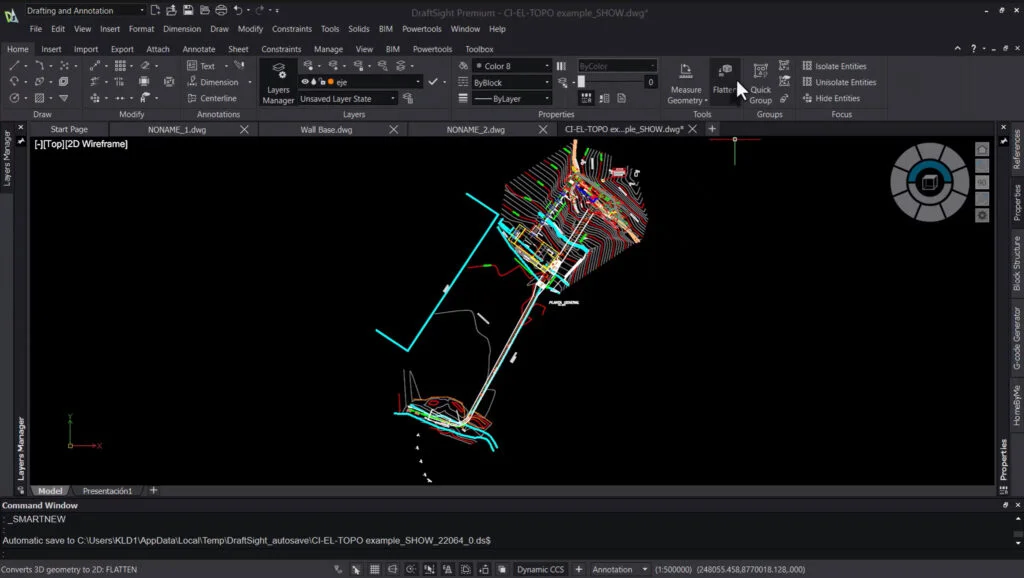

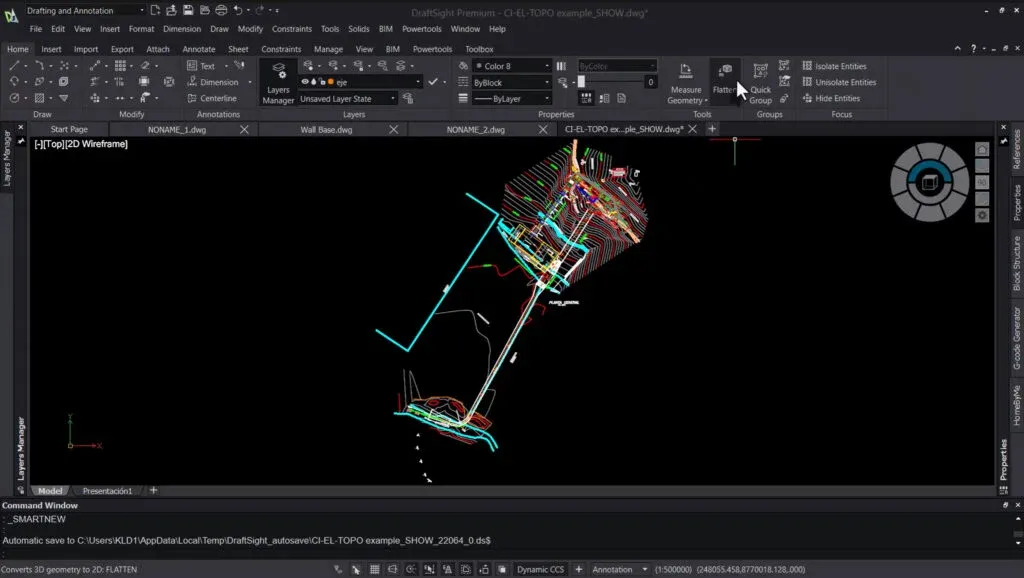

利用展平工具清理文件

文件整理是图纸后期的另一项重点工作。** 展平（Flatten）** 工具可处理多平面绘制的图形，将分布在不同图层 / 平面的图元统一归至单一工作平面。同时该工具可修正错位图元，无需重新绘制整张图纸。

图纸空间调整

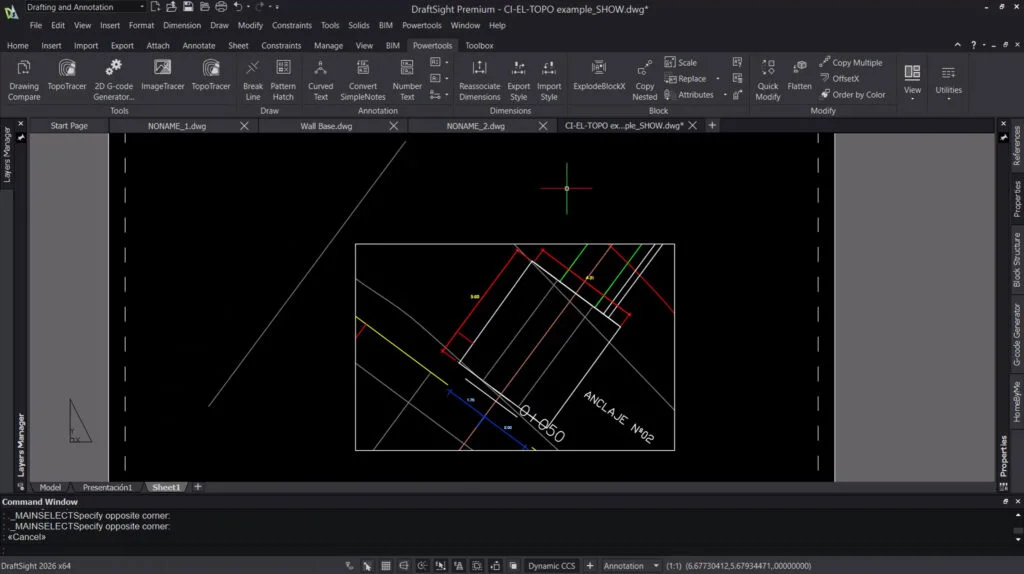

研讨会还演示了 ** 图纸空间（布局）** 相关操作：匹配视口参数、校验比例、依托基准点将模型空间图形与图纸空间参照对齐，演示案例中还包含图形旋转操作。整套流程无需逐一对齐图元，即可完成视口与图形的精准匹配。

借助Powertools选项提升整体效率

除核心功能外，增强工具选项卡还集成多款易被忽略但实用性极强的小型工具，涵盖自定义线型、视口对齐、图纸管理、图纸设置与属性数据导出等功能。单一工具仅能小幅优化流程，但组合使用后，可大幅减少重复性整理与手动编辑工作，避免项目进度受拖累。

如果您经常处理图纸修订、文件整理以及批量编辑工作，智诚科技ICT线上研讨会将为您带来诸多帮助。

本文相关主题

二维计算机辅助设计（2D CAD）、设计、DraftSight

行业术语释义

Powertools Tab：Draftight 官方标准译名为增强工具选项卡，是软件专属功能区，集成各类高效辅助制图工具。

MText / Single-line text：多行文字 / 单行文字，CAD 标准文字类型。

Justification：文字对齐方式，CAD 制图常用属性。

Background mask：文字背景遮罩，用于遮挡后方图形，保证注释可读性。

Block / Nested block：图块 / 嵌套图块，CAD 基础图形组合单元。

Block attribute：图块属性，依附于图的文本、参数信息。

Flatten：展平工具，CAD 专用工具，用于将三维图元、多平面图形转为二维平面图形。

Model space / Paper space：模型空间 / 图纸空间（布局），CAD 两大核心工作空间。

Viewport：视口，图纸空间中用于显示模型空间内容的窗口。
