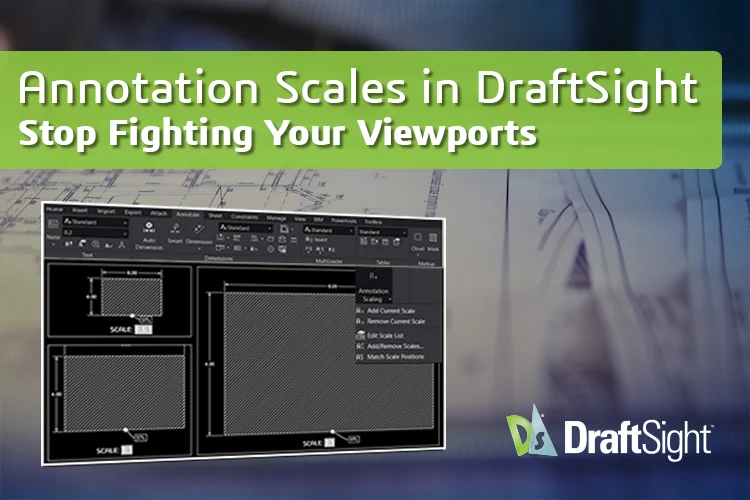

DraftSight 注释比例：无需再为视口标注反复调试

本文将介绍 DraftSight 注释比例如何简化多视口下的尺寸标注工作，消除重复注释，提升图纸清晰度与绘图效率，并分享在带比例的 CAD 环境中管理文字、图案填充与图块的实用技巧。

如果你曾为多视口下的尺寸标注反复调整，一定深知其中的繁琐。同一个标注在一个比例下显示正常，在另一个比例下就会过小；不知不觉间就要重复创建标注、管理多个图层，还要反复核对设置是否正确。注释比例功能正是为解决这一问题而生。

注释比例的核心价值

多数 CAD 用户都曾遇到过比例不匹配的问题，其繁琐程度不言而喻。传统的解决方式是使用多套尺寸样式、创建多个视口、为每个比例单独分配图层，还要复制几何图形与注释对象，手动调整比例十分耗费时间。

注释比例功能彻底简化了这套流程。无需为每个视口重新创建或调整注释大小，只需一次性设置好比例规则，系统便会自动完成后续适配。

注释比例的功能原理

注释比例可确保文字、尺寸及其他注释对象的打印输出尺寸始终一致，不受视口比例影响。也就是说，在 1/2 英寸比例下清晰的尺寸标注，在 1/4 英寸比例下同样清晰显示。

无需复制对象或维护多套标注，注释对象会根据所在视口自动适配显示；若未分配对应比例，对象则不会显示。对象看似 “消失” 并非软件故障，而是功能的正常逻辑 —— 仅代表该注释尚未分配当前视口的比例。

同一对象适配多视口

假设你有一张平面总图，还有一个放大的楼梯详图。在注释比例功能出现之前，你需要把平面图标注复制到详图视口，调整大小后分别维护两套标注。

使用注释比例后，只需维护一套标注即可，可为同一标注分配不同比例 —— 一套对应平面总图，一套对应详图视口。标注对象本身是同一个，只是在不同视口下按对应比例显示。

注释比例常见问题排查

注释比例的绝大多数问题都源于少数几个原因。如果显示异常，可依次排查以下几点：

• 该对象是否启用了注释性？

• 是否为对象分配了正确的比例？

• 视口比例是否与注释比例匹配？

• 当前处于模型空间还是图纸空间？

如果注释显示出了问题、无从排查时，不妨先停下操作，按上述几点逐一核对，通常都能找到解决方案。如果对象消失了，先不要急于重建，先排查以上设置。

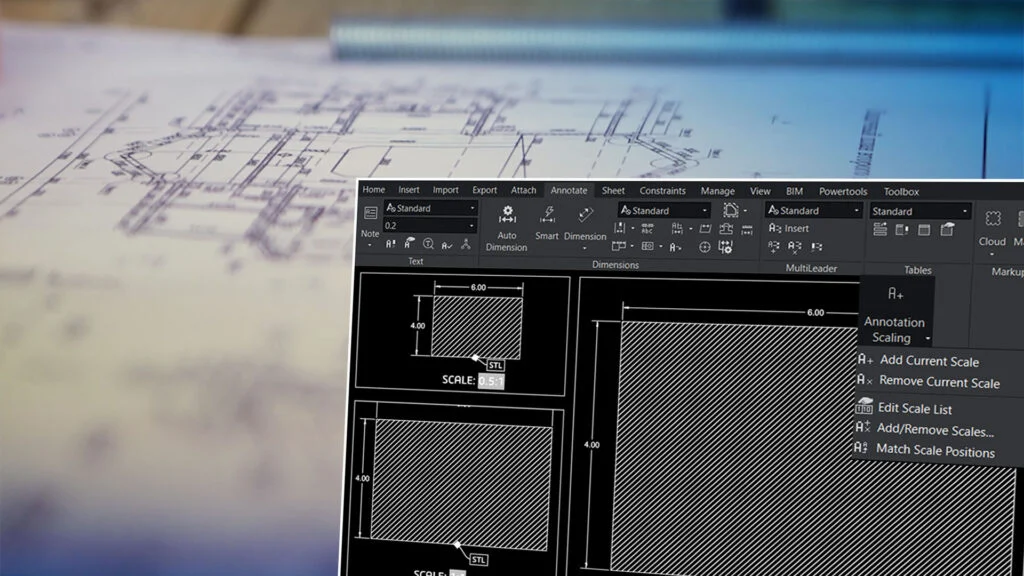

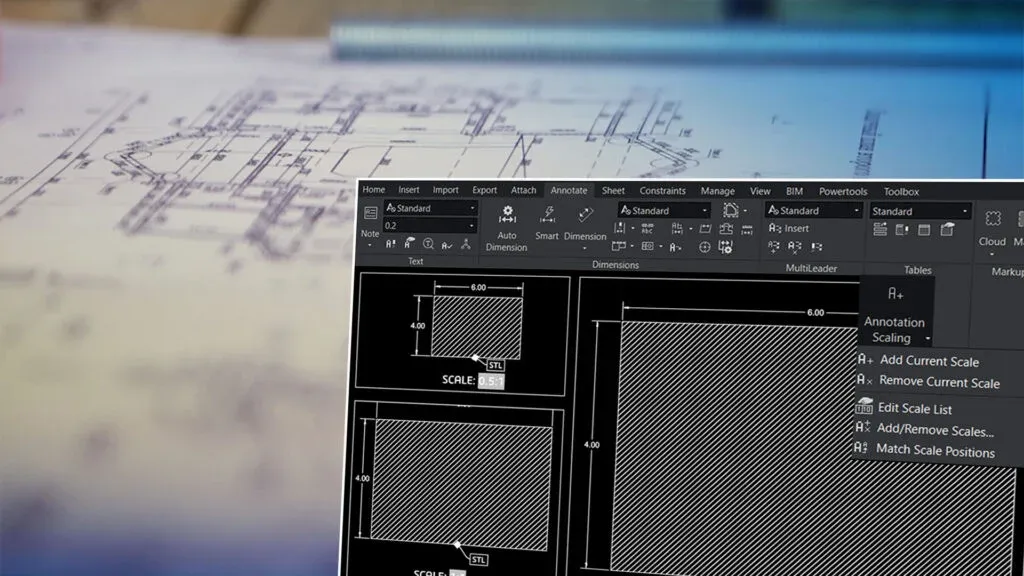

还有一种常见误区是添加所有可用比例，以为能解决所有问题，实则会让图纸冗余杂乱，降低绘图效率，建议仅保留实际用到的比例即可。

文字、图案填充与图块的注释性设置

文字与尺寸启用注释性后，使用逻辑通常十分直观，但有两处细节需要注意：第一，文字高度应设置为打印输出后的目标尺寸，而非模型空间中的显示大小，该数值设置错误会导致所有比例适配失效。

图案填充同理，启用注释性后，无需为每个视口单独调整填充比例，一次设置即可全局生效。

图块的设置稍复杂一些。如果要转换已有图块，需先将图块调整至正确的基础尺寸，再进入块编辑器开启注释性并分配对应比例。基础尺寸有误的话，后续所有比例显示都会出错。

能否为图块预加载注释比例？

在注释比例线上直播答疑中，有用户提问：能否为图块预加载注释比例？

从工具选项板插入图块会丢失注释比例属性，但另有方法可插入带预设注释比例的图块 —— 从已包含注释性图块的现有项目中调用。也就是说，可通过外部 DWG 文件实现该需求，但无法将带注释比例的图块存储在工具选项板中。

DraftSight 让注释工作更高效

注释比例自动化可显著优化注释工作流程，减少手动操作。如果你日常需要重复创建标注、为不同比例单独管理图层、频繁调整文字大小，可观看点播网络研讨会《DraftSight 注释技巧轻松掌握》。
