SOLIDWORKS Electrical Schematic与Electrical 3D R2026x FD02新增功能

各位电气工程师、电气设计师以及 CAD 管理员请注意。SOLIDWORKS Electrical Schematic Designer 与 SOLIDWORKS Electrical 3D 现已推出功能交付版（Functional Delivery，FD）R2026x FD02，其中包含全新的自动化与数据管理增强功能，助您加速产品设计。

除在 3DEXPERIENCE 平台上的云连接功能外，SOLIDWORKS Electrical Schematic Designer 可帮助您创建智能二维电气原理图、控制柜布局图以及端子排图。SOLIDWORKS Electrical 3D（简称 E3D）同样具备云连接能力，可在三维 CAD 与 SOLIDWORKS Electrical Schematic Designer 之间建立直接的双向连接，使您能够在三维环境中放置电气元件、依据规则自动布设导线和电缆，并生成准确的生产文档，如导线长度和线束图纸。

将二维电气设计引入三维机械 CAD 空间的能力带来了诸多益处，包括能够确定最优的导线、电缆和线束长度，并在电气与机械项目之间自动同步设计和文档。

在本篇博客中，我将介绍以下 SOLIDWORKS Electrical 更新内容，包括只需一键即可在三维装配体与二维原理图之间快速跳转的功能。

以下增强功能适用于 SOLIDWORKS Electrical Schematic Designer。

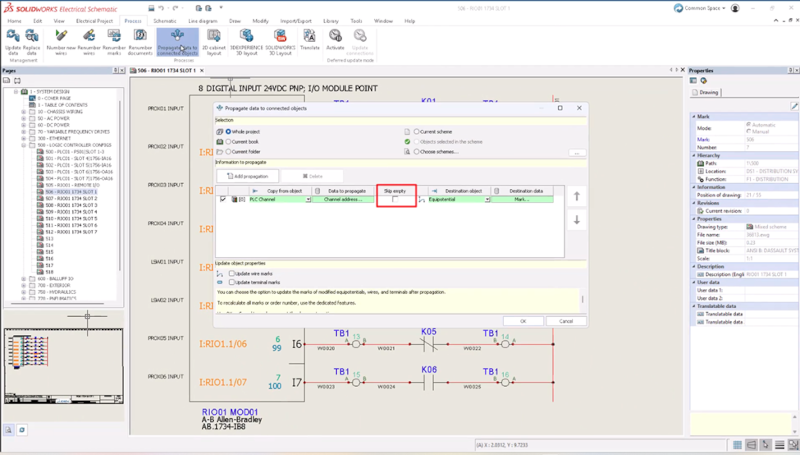

跳过空数据传播选项

通过在传播规则中启用全新的"跳过空值"（Skip Empty）选项，防止自动化传播过程中的数据丢失。当源值为空白时（例如尚未分配的导线地址），传播将跳过该值，并保持现有目标数据不受影响，从而省去手动清理工作，并在大型复杂项目中保护有效数据。

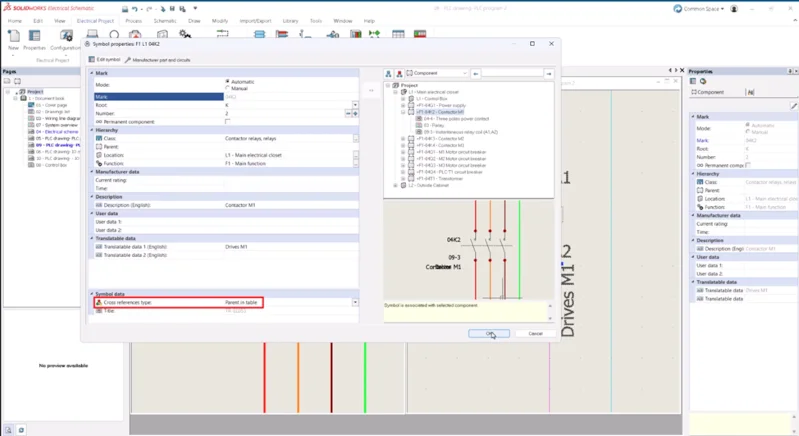

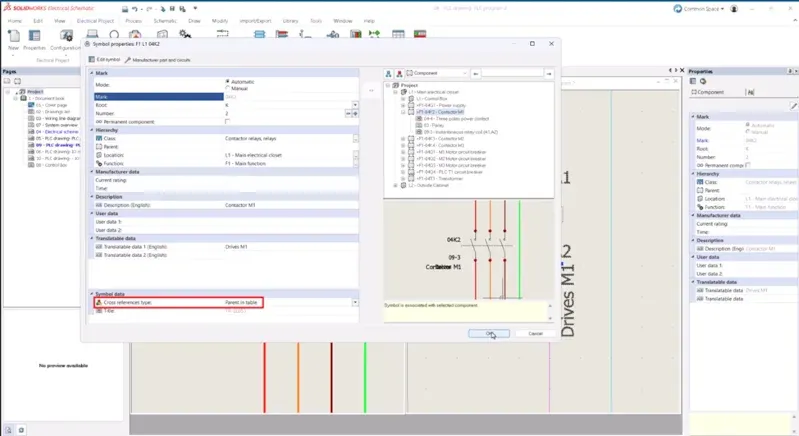

元件标识分配优先级选项

通过全新的"元件标识分配优先级"（Component Mark Assignment Priority）选项，控制由哪个符号驱动元件标识。您可在两种方法之间进行选择：按交叉引用关系优先，即父符号始终驱动标识；或按符号类型层级优先。无论选择哪种方法，指定的主符号均可在所有图纸类型中一致地驱动元件标识，消除意外的覆盖情况，并减少复杂多图纸项目中的手动修正。

SOLIDWORKS Electrical 3D

电气团队与机械团队之间的协作从未如此便捷。借助 SOLIDWORKS Electrical 3D，SOLIDWORKS Design 用户与 SOLIDWORKS Electrical Schematic Designer 用户可以协同工作，改善团队之间的沟通，并确保所有人员保持信息同步。

借助 SOLIDWORKS Electrical 3D，设计师和工程师可以将 SOLIDWORKS Electrical 中的电气原理图、设计数据和接线图无缝集成到机器或其他产品的三维模型中。这一实时双向工具可改善电气设计师与机械设计师之间的协作，并允许在三维 CAD 模型中放置或移除电气元件。跨二维与三维进行设计的能力有助于确保元件装配可行性、优化导线长度和布线路径，并消除对过多、昂贵的物理样机的需求。

以下增强功能适用于采用单用户许可（single-user license）和设备期限许可（device term license）的 SOLIDWORKS Electrical 3D。

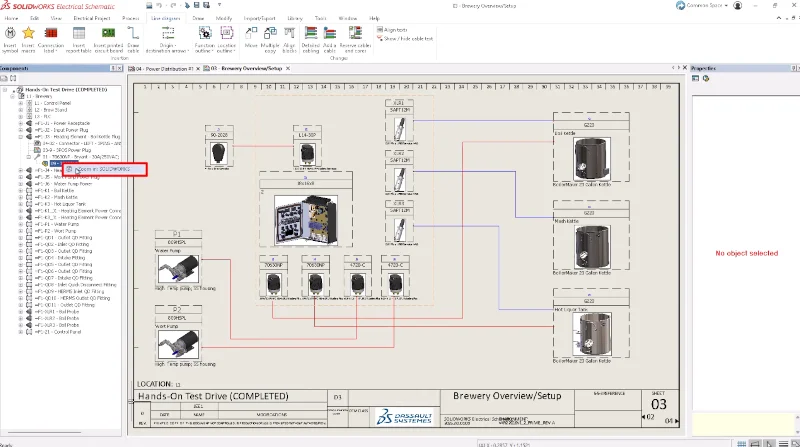

SOLIDWORKS Electrical Schematic Designer 与 SOLIDWORKS Electrical 3D 之间的交叉导航

只需一键即可在三维装配体与二维原理图之间直接跳转。只需在三维模型中选择任意元件，点击"跳转至"（Go-To），即可打开对应的原理图纸张，并将符号置于视图中央。导航支持双向操作，既可从三维跳转至原理图，也可反向跳转，从而省去在大型装配体和多页图纸中进行手动查找的麻烦。

如需观看SOLIDWORKS Electrical相关视频，请访问这个页面。

我们的目标是在全年持续交付云赋能增强功能、新特性以及性能改进，而非等待年度版本发布。这些更新增加了关键的生产力工具，包括 AI 驱动设计、改进的三维建模能力以及增强的数据管理工作流程，使设计团队保持竞争力，并加速产品开发周期。

点击此处查看我关于 FD01 的上篇博客，确保您正在使用最新功能，并立即改善您的设计工作流程！

对于尚未上云、正面临数据丢失、复杂多图纸项目、大型装配体手动查找、严格合规标准以及软件性能问题的用户而言，是时候将您的数据和团队连接至云端了。

SOLIDWORKS Electrical 解决方案与 3DEXPERIENCE 平台集成，提供基于 Web 的库、内置生命周期管理以及协作能力，使团队能够同时处理同一项目。

无论您是 SOLIDWORKS 解决方案的新手还是资深用户，智诚科技ICT 均提供多种培训方案，帮助您快速上手并保持技能精进。请查看 SOLIDWORKS 在线学习门户获取培训资源。

如需了解更多关于 SOLIDWORKS Electrical 3D 的信息，请咨询智诚科技ICT 电话：400-886-6353。
