SOLIDWORKS Electrical 原理图：从本地源导入厂商零部件

首次安装 SOLIDWORKS Electrical 时，软件数据库内会预置一套厂商零部件素材，这套素材仅作为初始库使用。并非所有用户都需要全部预置零部件，同时也有部分用户需要扩充更多厂商零部件资源。

实际工作中，我们经常需要共享厂商零部件 —— 比如希望在其他地点创建或修改的项目中，使用统一的标准零部件库。为满足这一需求，我们可以使用厂商零部件库管理器内置的归档与解归档工具来实现。

厂商零部件库管理器

厂商零部件管理器是 SOLIDWORKS Electrical 环境中，专门用于维护、管理厂商零部件库的操作界面。

打开方式：启动 SOLIDWORKS Electrical，切换到  库（Library）选项卡，单击厂商零部件管理（Manufacturer part management） 按钮，即可在新窗口中打开厂商零部件管理器。

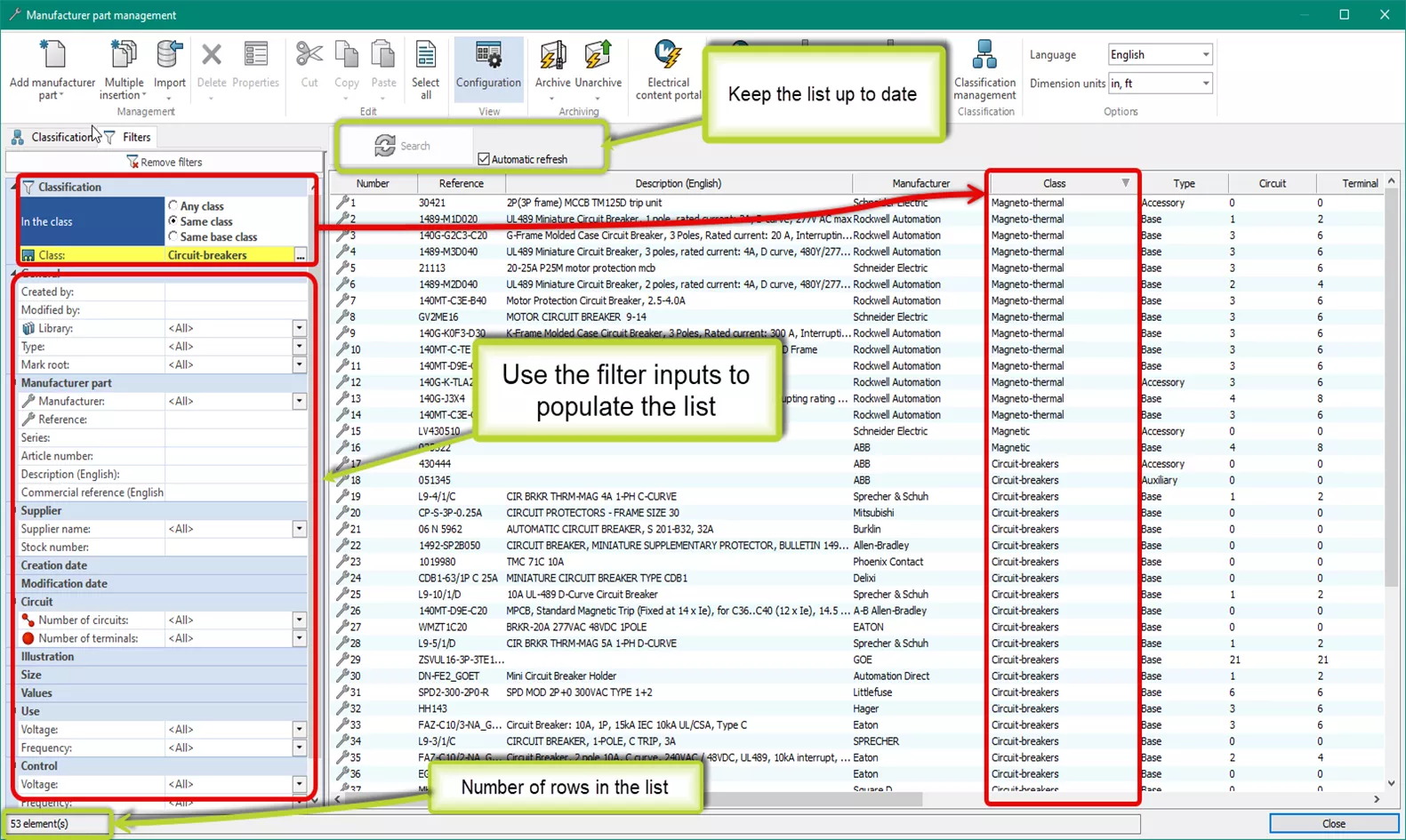

在使用归档工具之前，你需要先切换到  筛选器（Filters） 选项卡，设置筛选条件以显示需要归档的零部件：可以是所有厂商的全部零部件，也可以是经过筛选的指定子集。

当列表中显示出目标零部件后，即可使用归档工具。

归档工具提供两种归档模式：

• 归档当前列表显示的内容

• 使用归档向导进行归档

注意：归档文件仅能在创建该文件的软件版本或更高版本中使用，不支持向下兼容。

归档列表显示内容

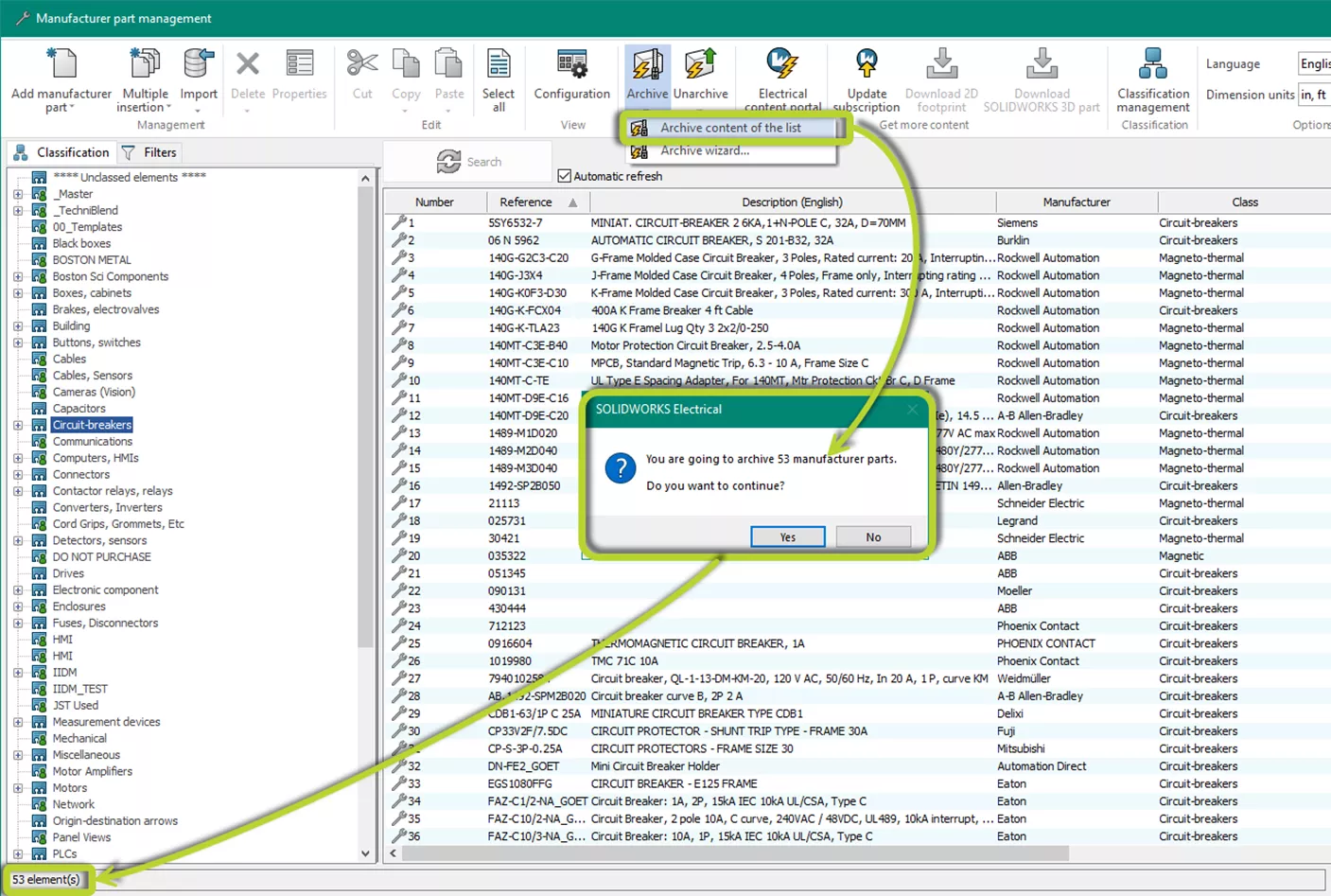

“归档列表显示内容” 即直接对当前列表中展示的所有零部件进行归档。点击该选项后，系统会立即启动归档功能，将列表中的全部零部件打包保存。

注意：该归档模式不包含任何关联对象（如 2D 轮廓、符号等）。

使用向导进行归档

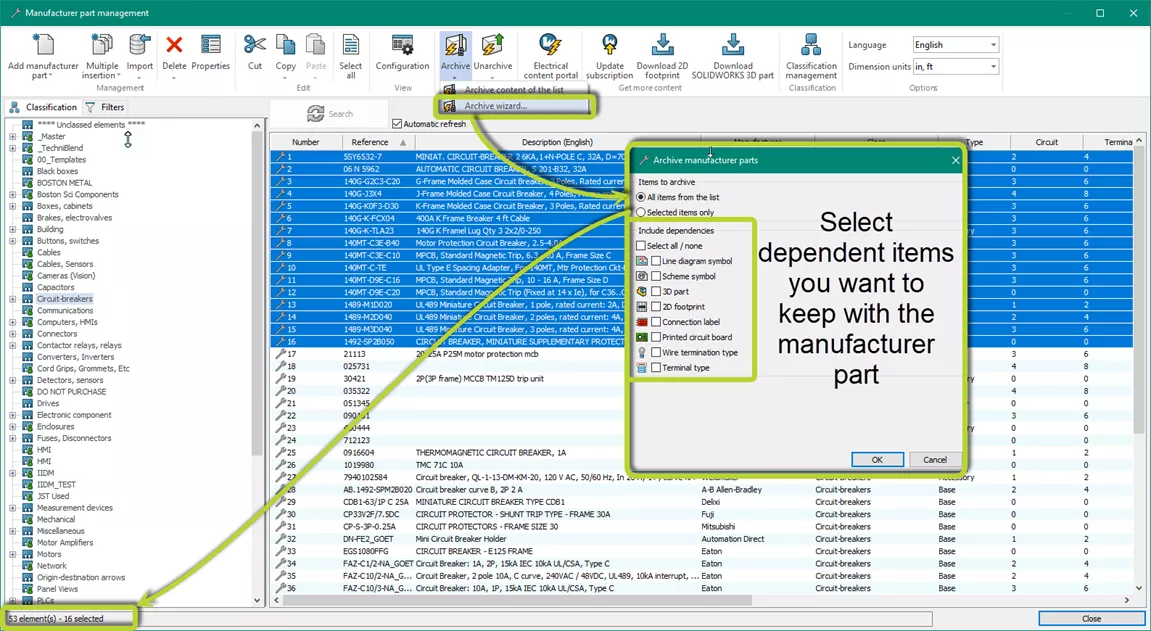

通过归档向导进行归档，同样支持归档整个列表；如果你已经选中了部分零部件，也可以选择仅归档选中项。

同时，向导支持勾选需要一并归档的关联对象（符号、2D 轮廓、库文件、分类等）。

使用向导解归档

解归档操作会打开归档文件并提取数据，系统会自动将待导入数据与库中现有数据进行比对。

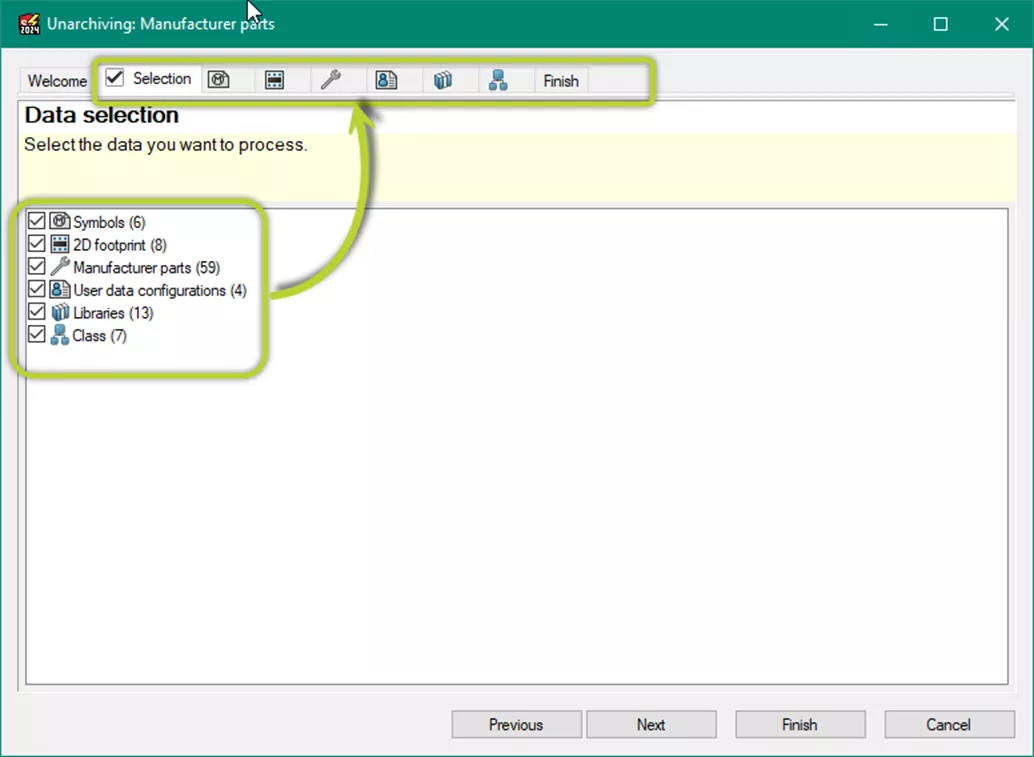

在  选择（Selection） 选项卡中，勾选需要导入的数据类型（符号、2D 轮廓、厂商零部件、库、分类等）。

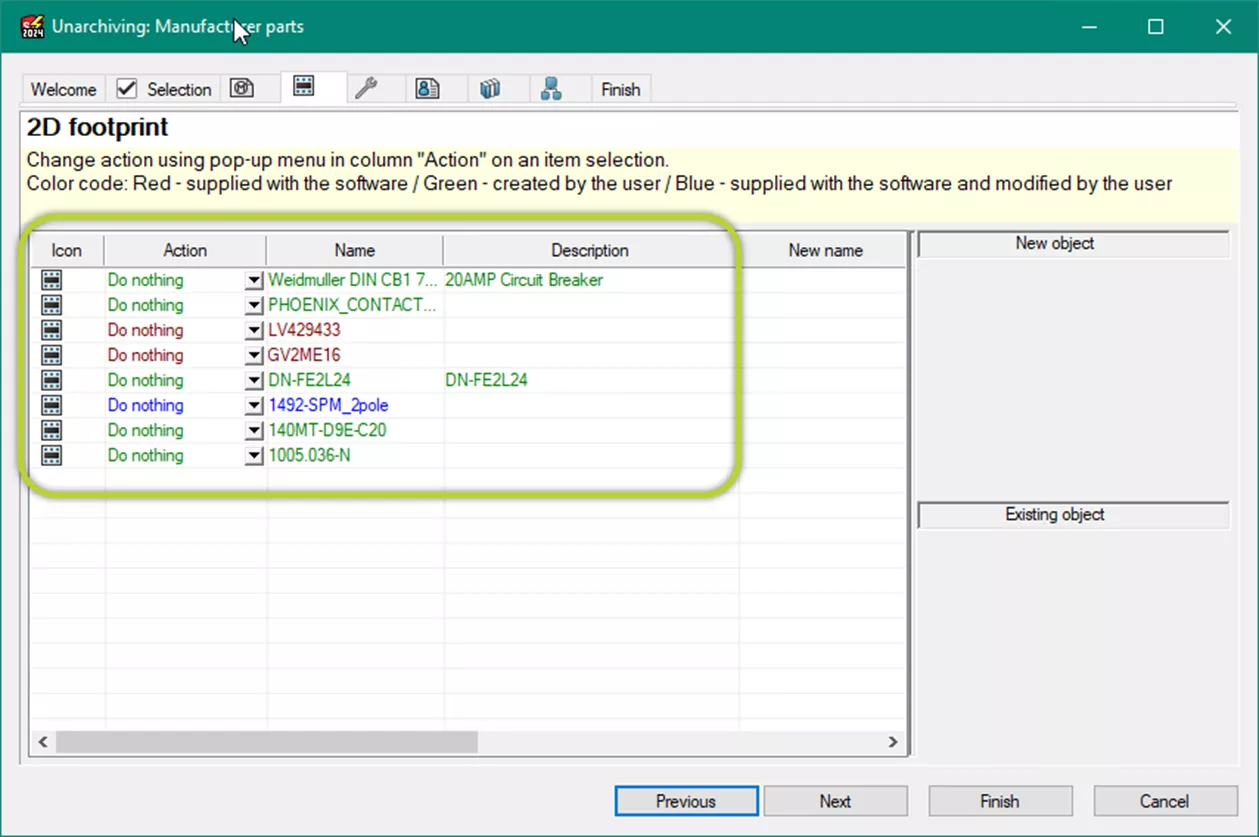

解归档向导会逐类比对数据，并为每一项数据推荐默认操作：

• 全新数据：标记为添加（Add）

• 用户自建且已被修改的数据：标记为替换（Replace）

• 软件编辑器（系统）预置、但已被用户修改的数据：标记为不执行操作（Do nothing）

• 系统预置且未被修改、但归档文件中为系统更新版的数据：标记为替换（Replace）

• 电缆目录与设备目录：标记为更新（Update）

你可以逐类逐项核对，并修改每一个元素的默认操作。

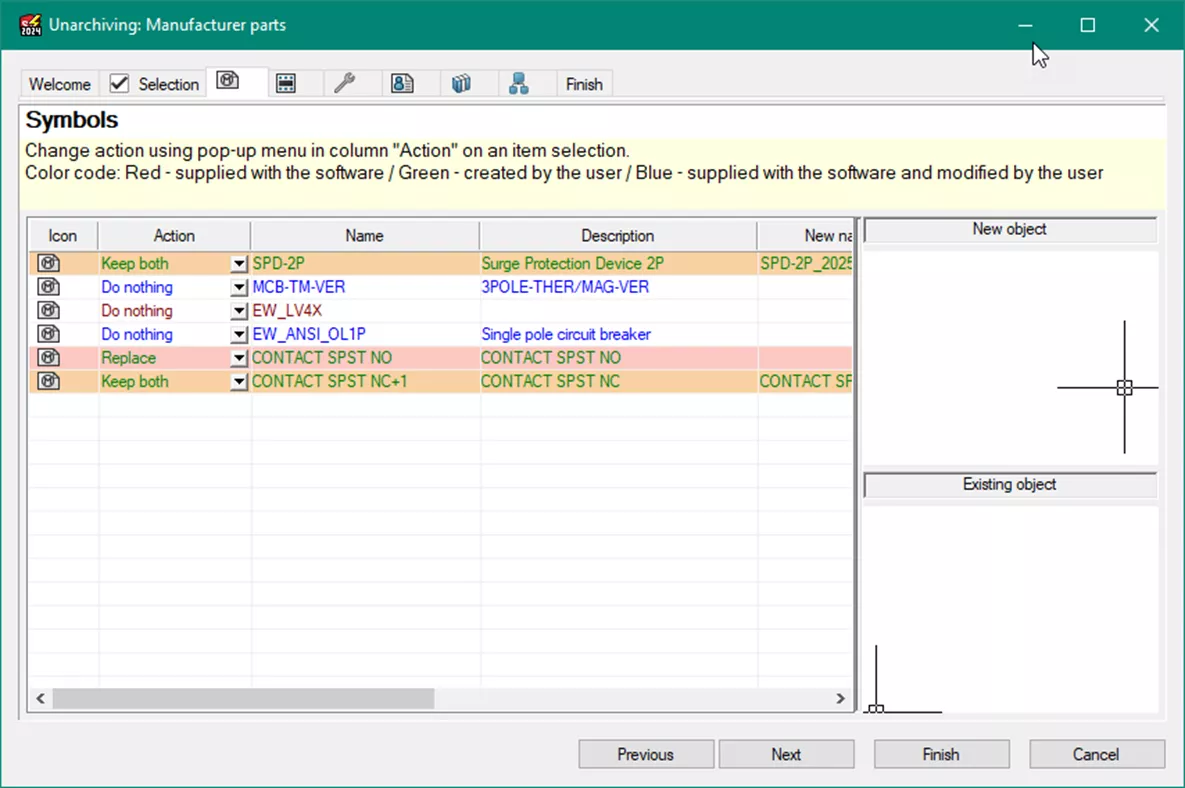

颜色标识说明

红色：软件自带预置数据

绿色：用户自建数据

蓝色：软件预置且已被用户修改的数据

当你手动修改某项的操作类型后，该行会变色，提示已偏离系统默认操作。

默认选项解归档

顾名思义，该模式直接采用上述系统默认规则，无需向导交互，后台自动完成解归档全过程。如果你确认默认匹配规则符合需求，或无需精细控制，这是最简便的解归档方式。

总结

掌握以上操作后，你即可自行创建厂商零部件归档包，用于团队内部共享，或导入其他 SOLIDWORKS Electrical 用户的零部件库数据。

需要牢记的关键要点：

1、归档文件仅兼容创建时的版本及更高版本，不向下兼容。

2、“归档列表内容” 模式不包含关联对象（2D 轮廓、符号等）；如需包含关联对象，请务必使用归档向导。

3、使用 “默认选项解归档” 时，务必提前确认系统默认操作规则符合你的预期，避免误覆盖或误添加数据。
