如何在SOLIDWORKS Electrical原理图中标注电缆内的双绞线？

电缆中包含双绞线芯的情况十分常见。双绞线是将同一回路的两根导线芯线相互绞合而成的线缆结构，可提升抗电磁干扰能力。对这类结构进行标准化标注往往存在一定难度。智诚科技ICT通过本文将介绍在 SOLIDWORKS Electrical 中的实现方法。

导线芯线成组

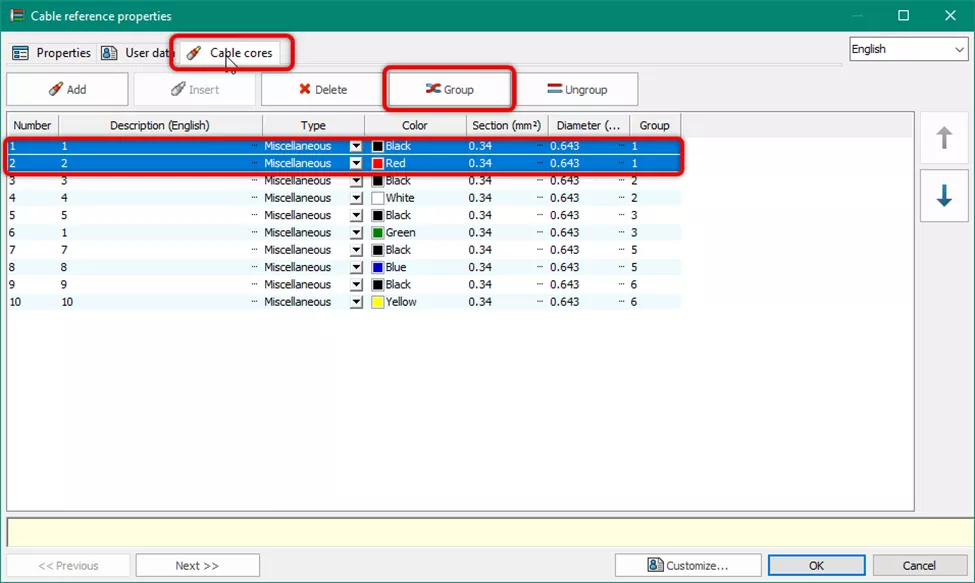

在 SOLIDWORKS Electrical原理图中，向电缆库添加含双绞线的电缆时，你会在电缆参考属性的电缆芯线区域下方看到成组图标。

该图标默认处于灰色不可用状态，需按住 Ctrl 键并选中一对导线后才可激活。选中属于同一双绞线的两根芯线，然后单击成组按钮。

成组后的导线将归属同一组号，该组信息可应用于报表、导线标签、符号及各类清单中。以下为相关应用场景示例。

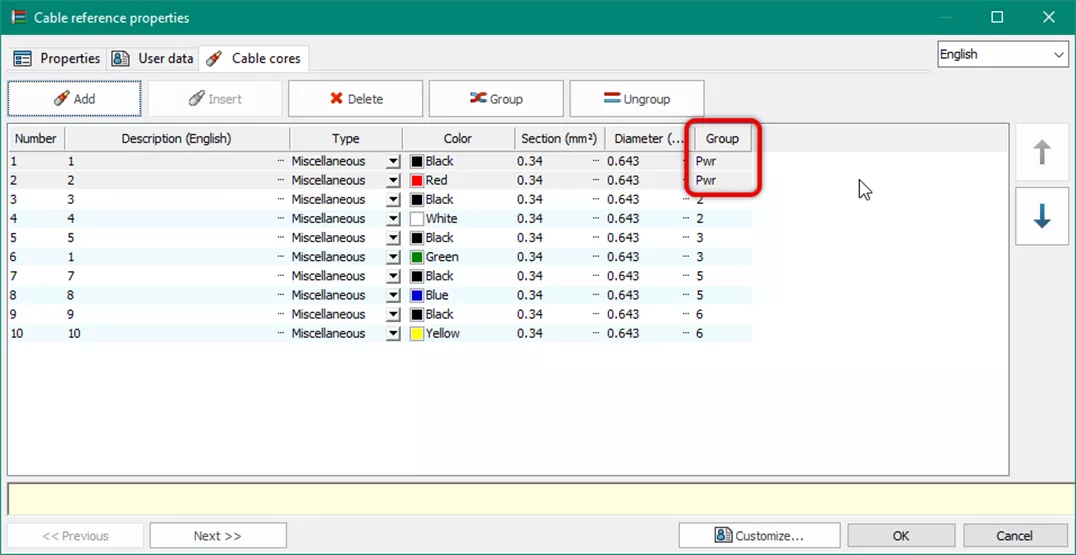

注意：以下示例均使用组号进行标识。你也可以选择使用文本标识符以提升可读性，系统将以文本替代组号进行显示。

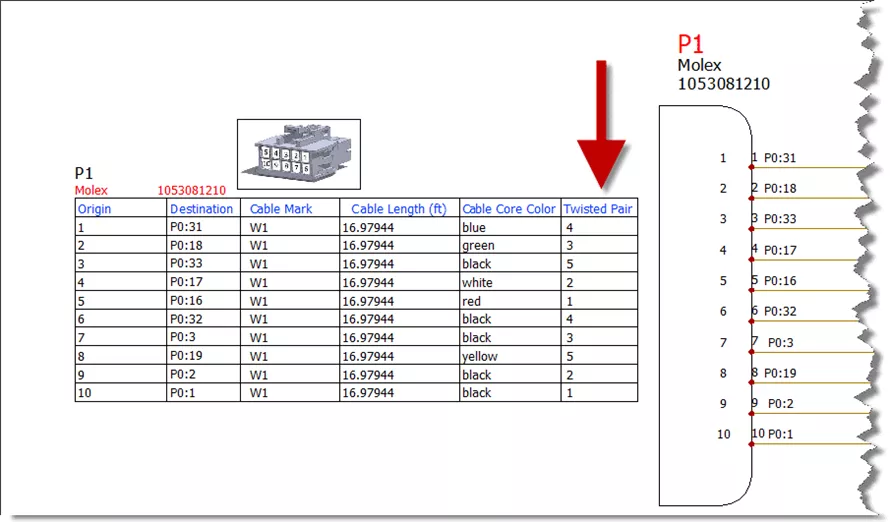

连接器报表

报表中会清晰列出起点、终点、电缆代号、电缆长度、芯线颜色及双绞线组号等信息，直观呈现每根芯线所属的双绞线组别。

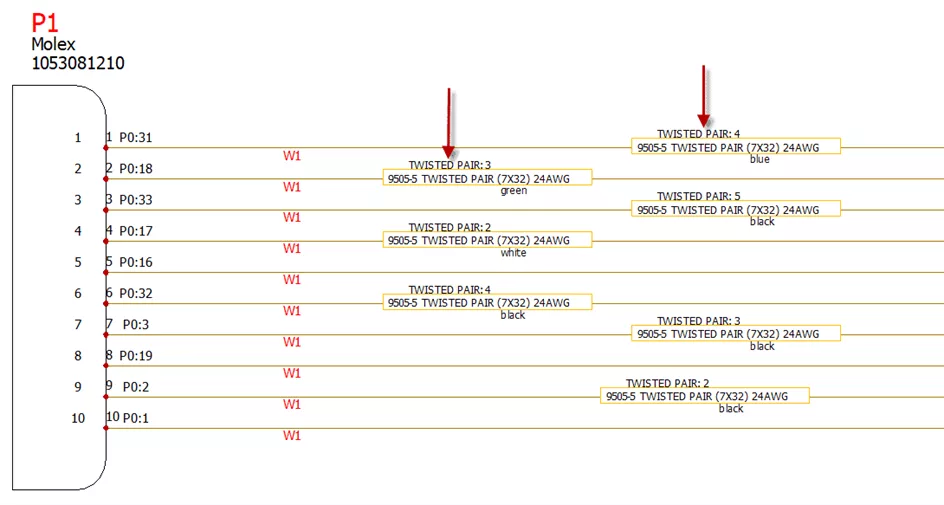

导线标签

导线标签可自动携带双绞线组信息，标注格式如 “TWISTED PAIR: 2”“TWISTED PAIR: 3” 等，同时显示线缆型号、线规、颜色等关键信息，确保现场接线与识图清晰无误。

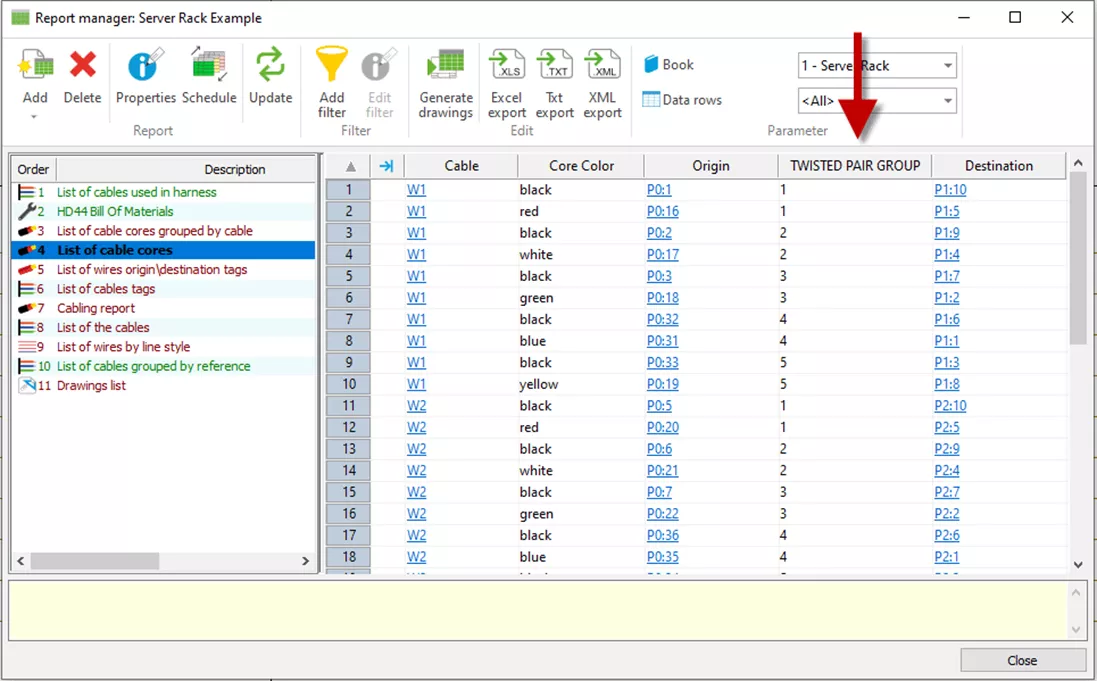

报表输出

在 SOLIDWORKS Electrical 报表管理器中，可直接生成双绞线组专用报表，完整输出所有双绞线的分组信息。

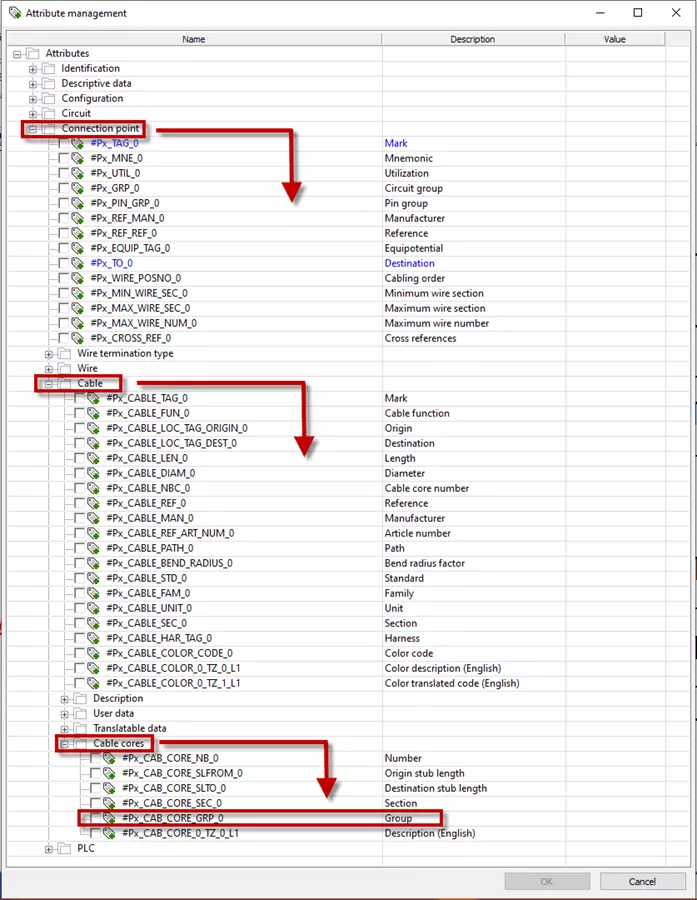

符号应用

在原理图符号中，同样可正确显示双绞线分组信息，实现从设计、报表到现场施工的全程统一标注。

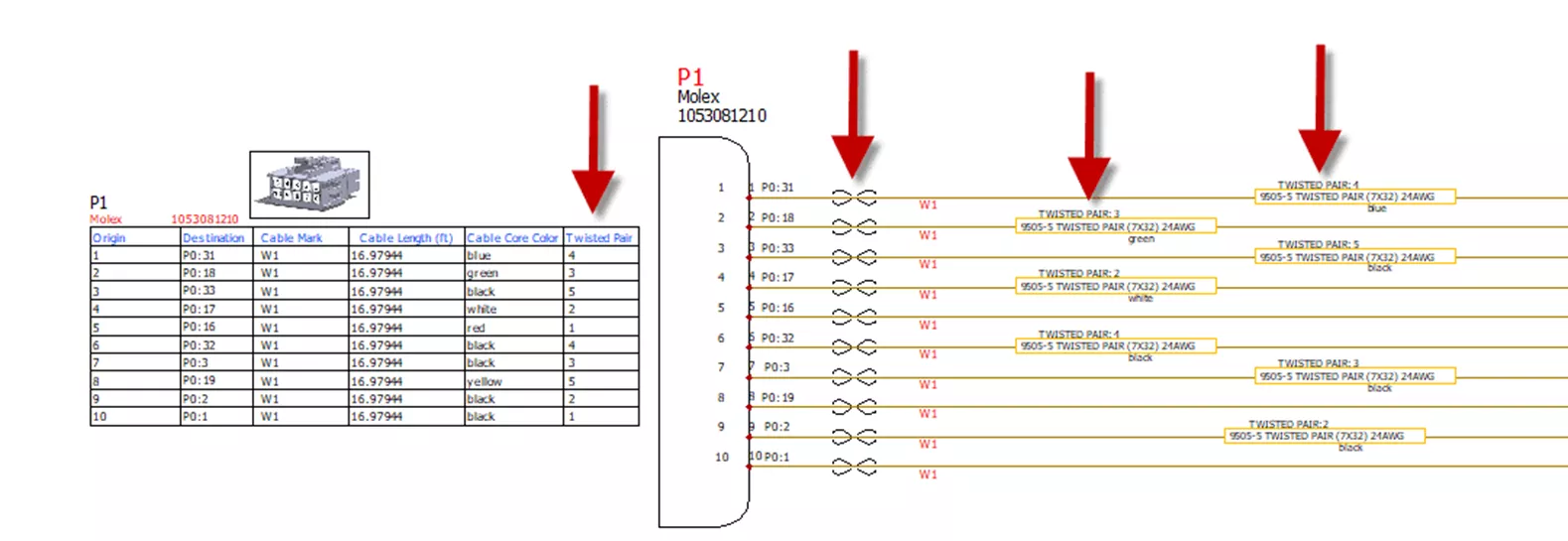

总结

无论你采用何种方式对电缆内的双绞线进行标注管理，SOLIDWORKS Electrical 原理图均可提供完善的支持，满足双绞线设计、成组、标注与报表输出的全流程需求。
