告别繁琐回路：SOLIDWORKS Electrical分布式PCB妙用

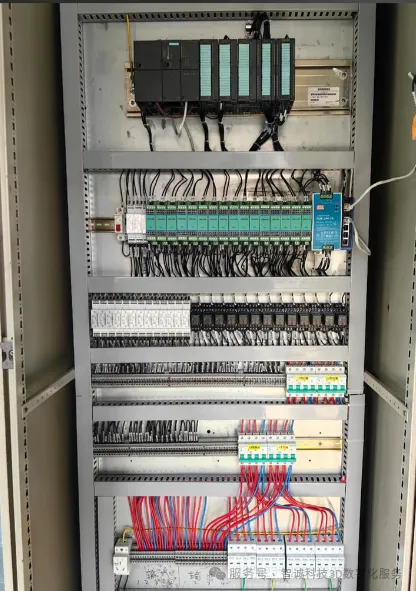

在工业自动化设备的设计中，由于控制柜内部空间有限，当电线需要转接至柜外时，通常需借助端子排：

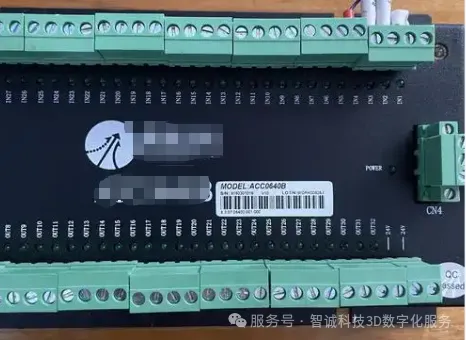

然而，随着设备集成度不断提高，传统端子排方案已难以满足紧凑化需求，因此常采用PCB分线板作为替代方案。

实际应用中，一块高集成度PCB往往涉及上百个回路。若采用传统电气库及回路库进行管理，不仅工作量巨大，且修改困难。不同项目可能使用不同型号的PCB，更换或调整型号时尤为繁琐。为此，本文提出一种分布式处理方案。

方案概述

以某已设计完成的PCB为例，首先用框线将其整体框出。对于内部诸如JP13至下一级CN等回路，需进一步细化表达。不同公司所用PCB的结构与功能存在差异（例如：上层为供电回路，下层为信号采集回路），可根据实际情况灵活调整。

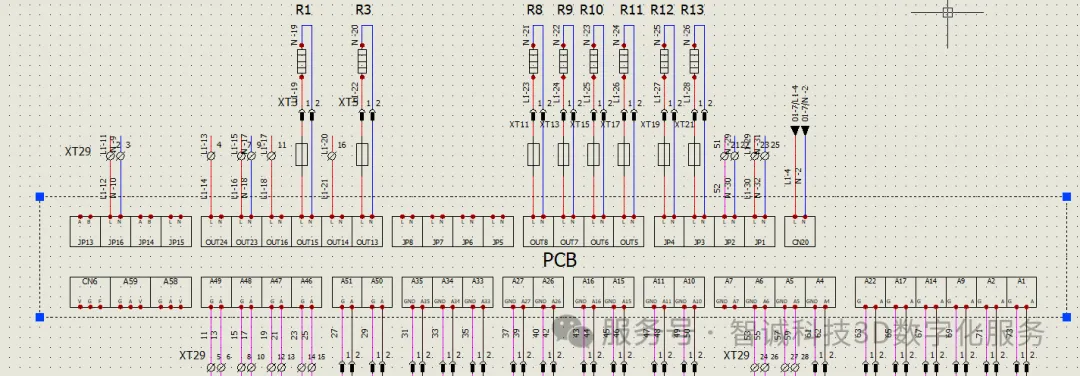

总体而言，该PCB内部的回路类型较为简单，但数量众多，主要包括供电、信号采集、信号输出等。

例如，可拆解为多个3回路、2回路符号分别表示。

符号与回路设计

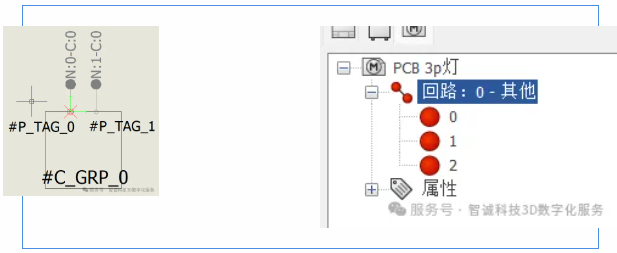

首先创建一个仅包含“其他”回路类型的简单符号，例如一个3针（3-pin）的回路符号。回路类型选择“其他”即可。

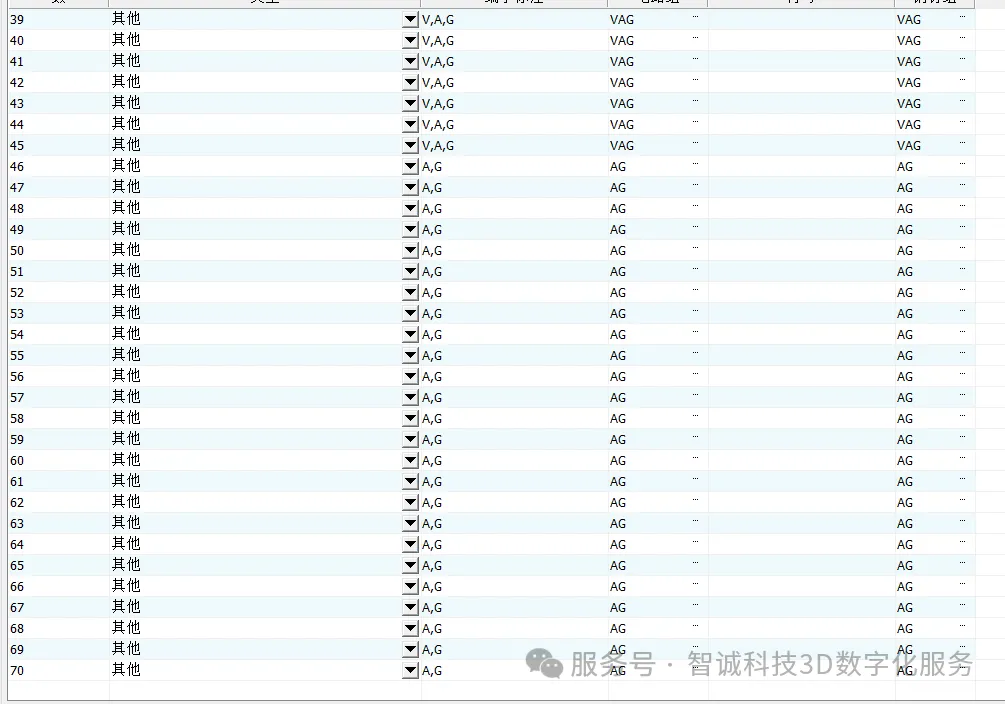

符号制作完成后，即可进行排列组合。首先需建立一个总的设备型号，该设备型号包含70余个回路。为便于调用，可提前为每种回路类型预留充足数量（例如每种类型40~50个）。

关联与插入操作

利用SOLIDWORKS Electrical 2026的新功能，在插入连接器时，可选择“插入多型号回路”，再选定具体符号。

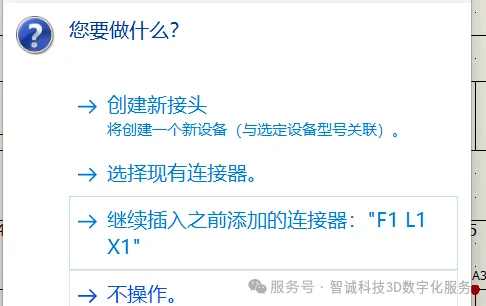

例如，选择插入连接器GP 13（PCB 2P电源），将其关联至现有PCB设备X1。

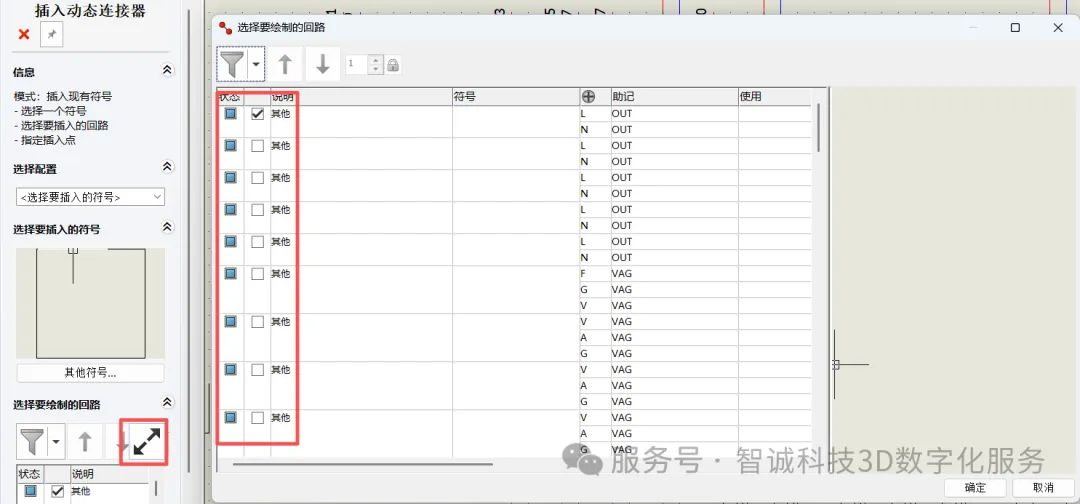

继续为X1插入其他连接器。在插入连接器界面中，可进一步筛选并选择所需的回路类型。选定后（如AG类型），点击确定即可放置到指定位置。

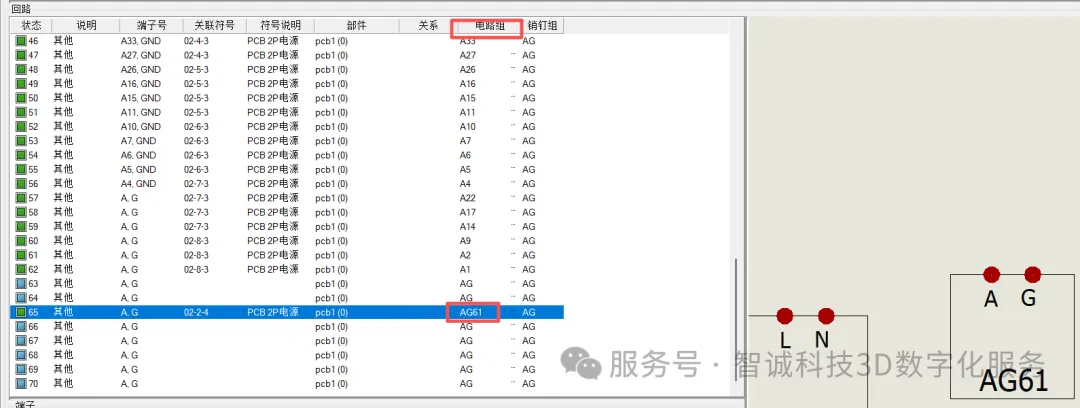

放置完成后，进入该符号（AG）的属性，设置其所属的电路组。在设备型号界面中，可见已插入的AG回路（以绿色图标表示），将其修改为“AG 61”并退出，界面即更新为AG 61。

若需修改引脚信息，可再次进入AG 61的编辑界面，将引脚号自定义为所需值。这样便可灵活地将任一回路与PCB的任意引脚关联，且均归属于同一设备。后续生成的接线表、回路连接关系等均可同步更新，保证了数据一致性。

独立显示与电路组标签

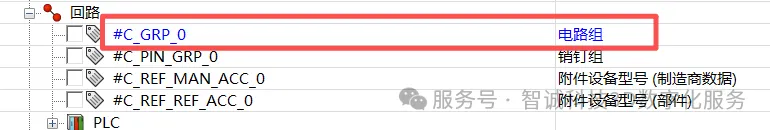

为实现每个单元独立显示如“AG 61”等信息，需引入电路组（CGRP）概念。在符号编辑中，插入标注时选择对应的电路组标签，将其放置到符号内即可。

总结

本方案的核心优势在于：即使面对包含上百回路的复杂PCB板，也可通过“分布式插入单元符号”的方式，快速完成电气绘图，无需频繁按项目修改电气库。仅需统计PCB中涉及的回路类型，批量新建符号与回路，并在设计时添加符号并进行关联即可，操作极为灵活。

此外，SOLIDWORKS Electrical 2026支持通过Excel批量导入设备型号库，用户可预先在Excel中编辑好回路信息，一键导入，进一步提升效率。
