SOLIDWORKS Electrical：大型连接器精密化设计升级全新功能

动态连接器工具集迎来架构升级全新功能，将传统手动符号编辑工作流升级为逻辑驱动式元器件管理模式，在图纸迭代效率、生产落地精准度等维度创造工程价值。

SOLIDWORKS Electrical 原理图界面，展示动态连接器右键功能菜单、电路筛选面板、引脚排布预览视图

高保真电气设计需要对多针脚连接器实现精细化管控。本次功能升级重点优化动态连接器工具集，专门适配工业自动化、航空航天、电动汽车平台复杂线束设计场景，将传统人工编辑符号的作业方式，升级为依托底层电气逻辑的标准化元器件管理流程。

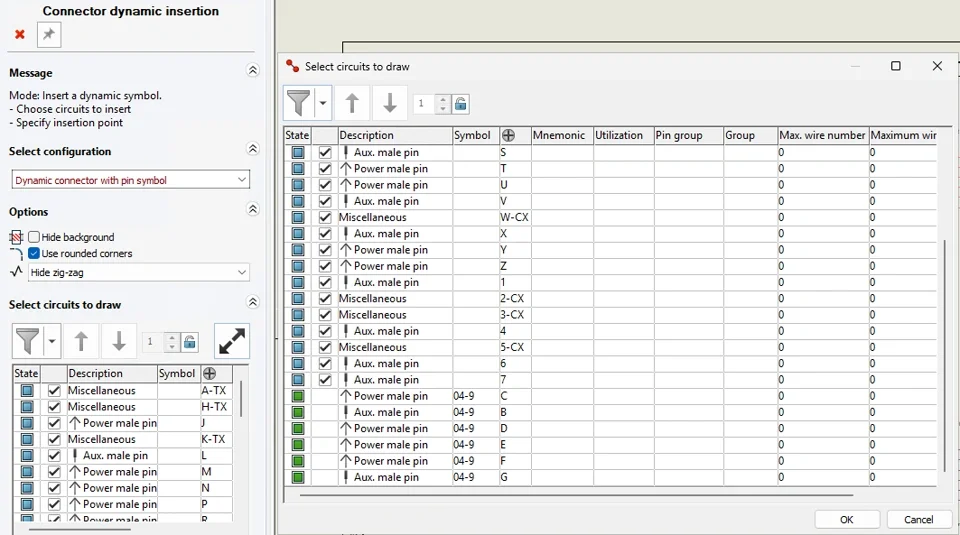

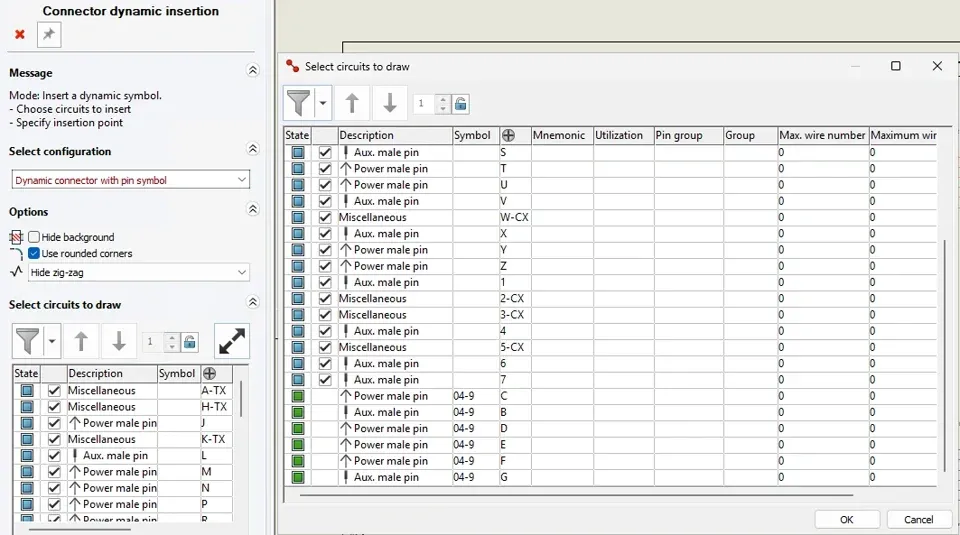

一、高密度连接器插入功能优化

针脚数量庞大的连接器设计中，图纸布局清晰度、电气数据完整性是核心痛点。新版插入工具具备高精度复杂元器件处理能力：

全新优化「插入连接器」操作界面

重构旧版侧边插入面板，新增筛选下拉菜单，提供四类显示筛选规则：全部电路、未插入电路、已选中电路、未选中电路。

独立电路选择弹窗

可从侧边面板直接调取可缩放独立弹窗，高密度展示电路分组、线束分段、最大线芯数量明细。

逻辑化排序与可视化预览

系统采用分层排序规则，杜绝引脚分配错误：

① 符号归属分组：按绑定原理图符号归类电路；

② 内部固有顺序：遵循元器件库、厂商零件定义的原生排布顺序。

状态可视化校验

电路采用色彩区分状态：绿色 = 已完成插入，蓝色 = 待选用电路，可直观查看连接器引脚填充完整度。

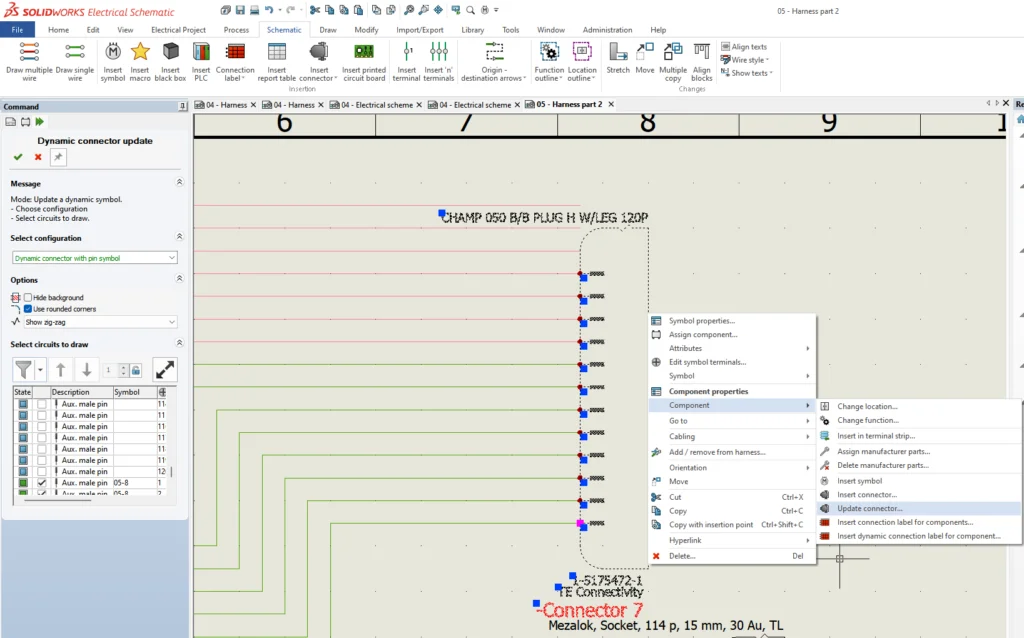

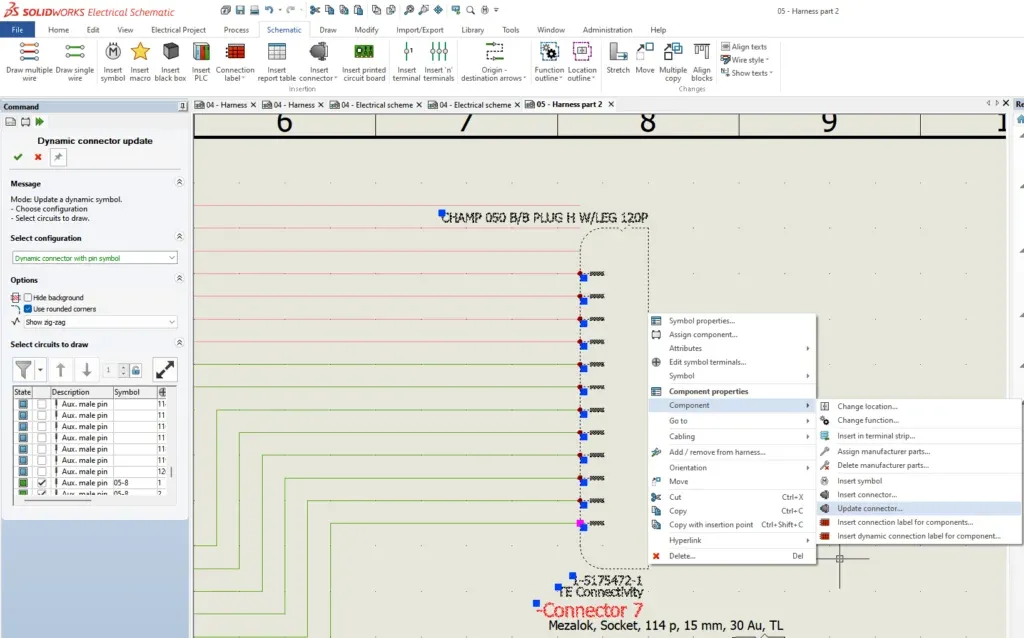

二、无破坏性图纸迭代：更新动态连接器功能

动态连接器本次核心升级为摒弃「删除后重新插入」的修改模式，新增更新动态连接器命令，可在保留图纸完整设计逻辑的前提下实时调整连接器配置。

完整保留布线逻辑：修改连接器外形布局时，系统自动留存原有线路连接关系，迭代过程不会丢失网络连接数据。

引脚动态重排：工程师直接拖拽已放置符号，即可增删、调换引脚排布顺序。

图形自适应调整：插入后可修改折线样式、拐角构型等外观参数，底层电气逻辑不受改动影响。

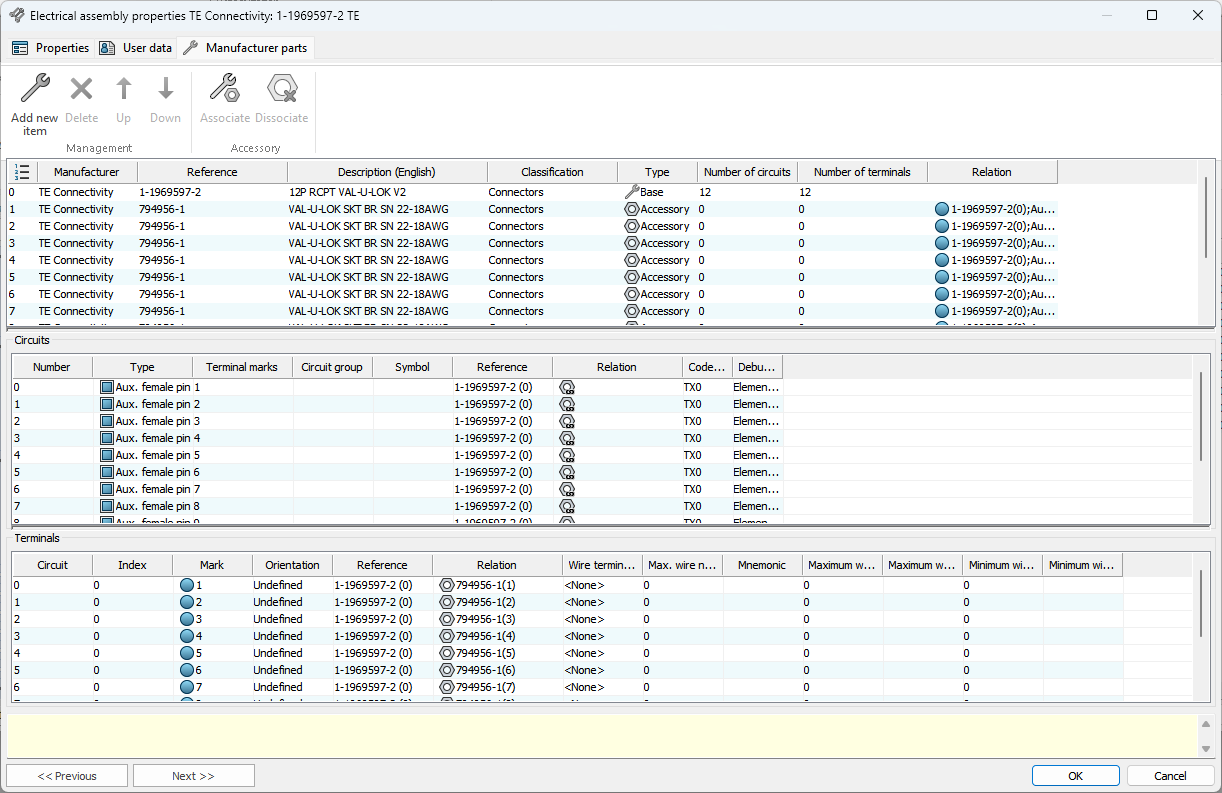

三、生产落地保真：附件映射与电气装配体

SOLIDWORKS Electrical 依托动态连接器配套附件关联功能，打通原理图与车间生产数据链路，完整记录密封垫、插头、插针等全部实体零部件信息。

生产件关联绑定：可将密封件、端子等附件绑定至指定电路或端子，确保数字孪生与实物装配清单完全匹配。

可复用电气装配体：整套连接器关联关系可保存至元件库，形成标准化电气装配体。工程师可跨项目直接调用成型连接器方案，保障物料清单（BOM）100% 准确、各批次生产输出统一。

四、电气设计综合工程价值

本次功能升级依托专用机械、自动化设备头部企业联合需求开发，可量化提升全流程工程效率：

技术适用场景

该套工具适用于图纸变更频繁的研发环境，依托自动化大型连接器及配套附件管理，保证工程图纸整洁统一、可直接下发生产。
