分布式端子新功能：SOLIDWORKS Electrical拆分回路连接点，匹配控制柜真实布线

SOLIDWORKS Electrical 全新的分布式端子功能允许您将连接点拆分至多个符号与多张图纸，让工程图最终与控制柜实际布线方式保持一致。

分布式端子项目

分布式端子项目为端子部件（例如接线端子排）在原理图中的表达方式带来更高灵活性。

在此更新之前，一条回路的全部连接点必须显示在同一个符号上。借助本次更新，您可以根据设计需要，将这些连接点分布在多个符号以及多张图纸中。

这类灵活的表达能力在入门级电气 CAD 工具中早已存在。将该能力引入 SOLIDWORKS Electrical 这类高端、数据库驱动的应用程序，让您可以同时兼得数据库的强大能力与自由布局设计的便利。

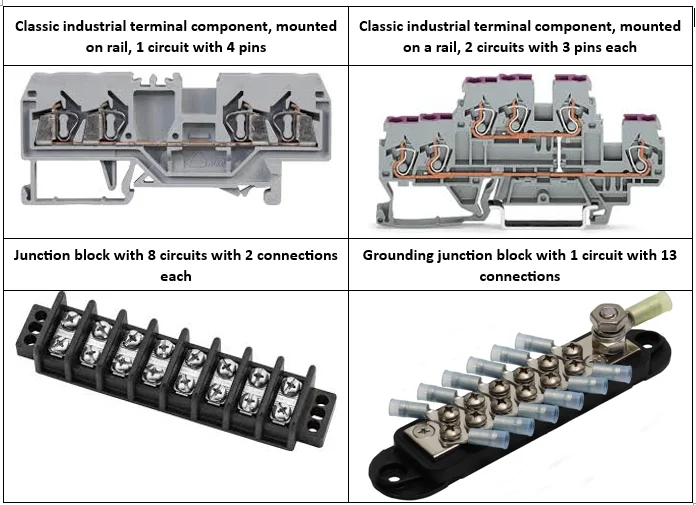

端子部件与接线端子排

端子部件，也称作接线端子排，用于将导线与电缆连接在一起。它可由一个或多个回路构成，每一条回路代表一个等电位连接。大多数回路具备两个连接点，但部分回路拥有十余个甚至更多连接点。

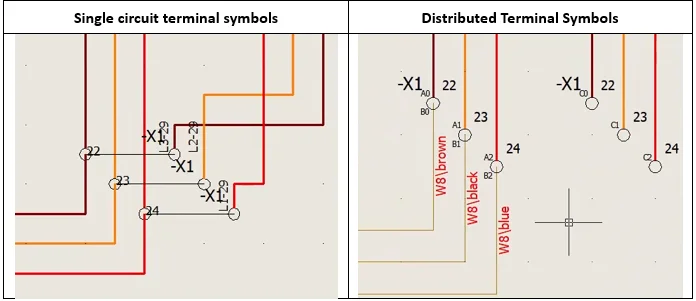

支持局部符号

该项目的核心思路是提升端子部件符号插入方式的灵活性，实现该效果的关键就是局部符号支持。当一个符号仅能够代表部件回路的一部分时，就可以将回路连接点拆分到多个位置或者多张图纸。

符号插入，指定选择特定引脚

SOLIDWORKS Electrical插入端子符号时，现在您不仅可以选用对应回路，还可以指定选择某一个具体引脚。在此之前，仅能够选中整条回路及其全部引脚。这正是实现局部符号的基础。

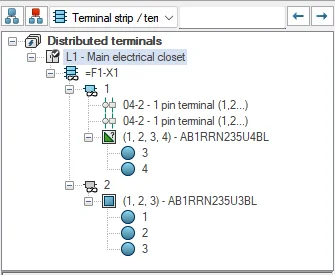

部件树也同步体现该特性。属于同一条回路的端子会归为一组；仅被部分使用的回路会显示半彩色半灰色图标，方便您查看并只选用空闲端子。

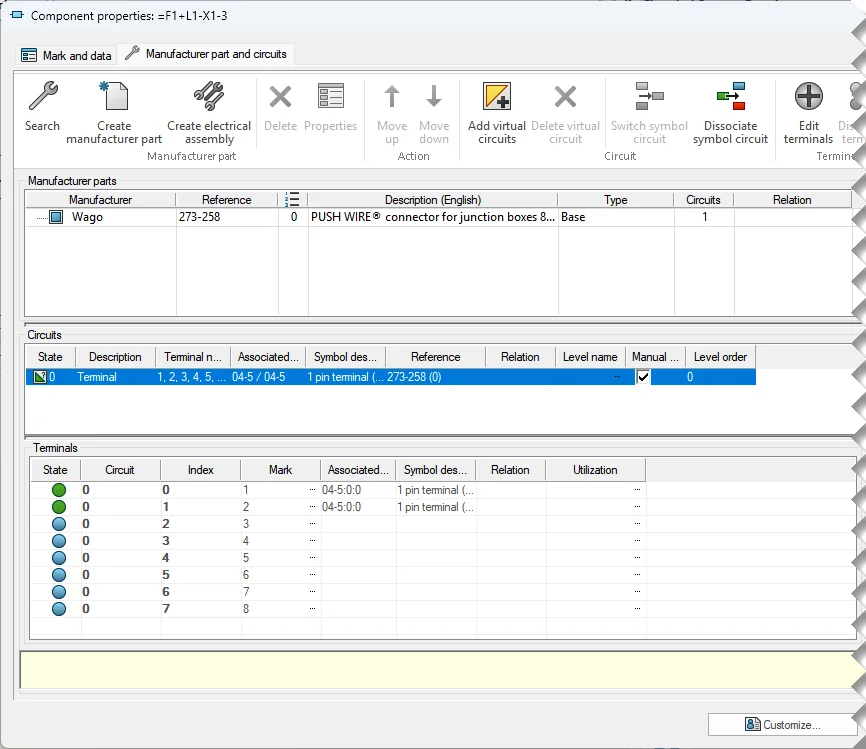

部件属性内全新的引脚列表

SOLIDWORKS Electrical为了更加精准体现符号与零件之间的映射关系，视图不再局限于零件回路与符号回路层级，现在可以下探至零件引脚与符号引脚层级。

部件属性中新增一份引脚明细列表，展示引脚详细属性，同时包含其关联的符号信息。该列表位于全新的【端子】分组，紧跟在【回路】分组之后，包含回路、索引、标记、关联关系这些列。

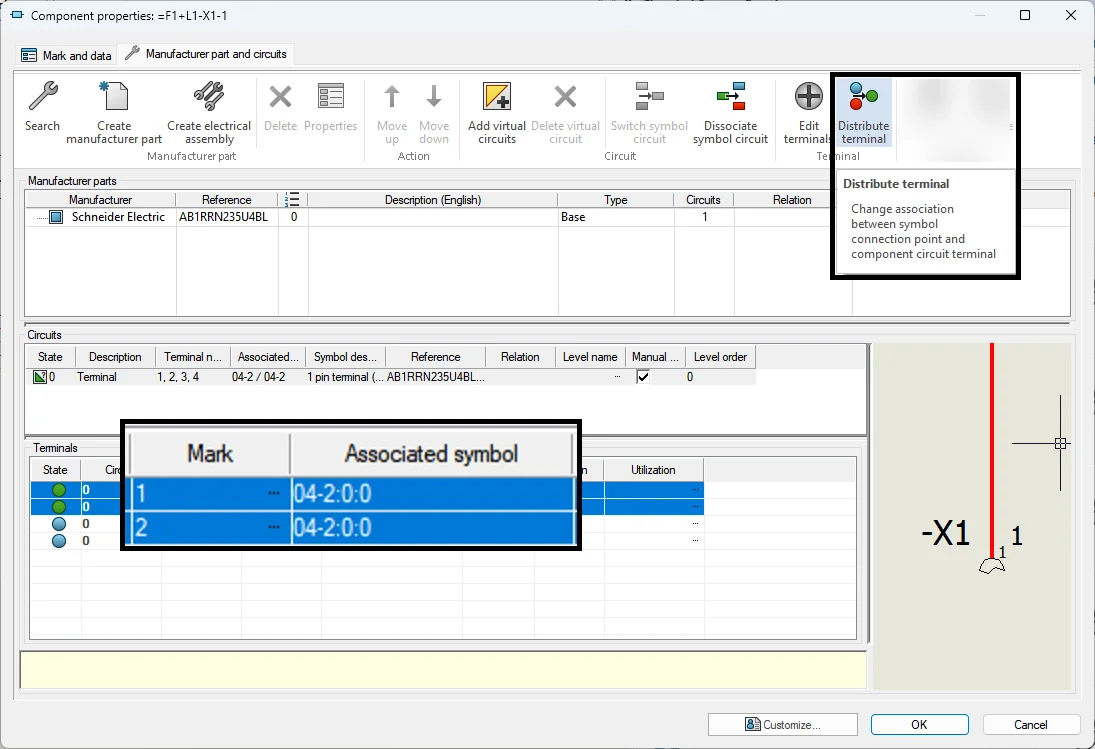

【分配端子】命令

SOLIDWORKS Electrical新增分配端子命令，允许在插入符号之后修改符号连接点和部件回路端子之间的映射关系。选中两个端子后该命令即可激活。借助该命令，您可以按照最贴合项目实际的方式分配引脚，简化电缆布线，提升文档可读性。

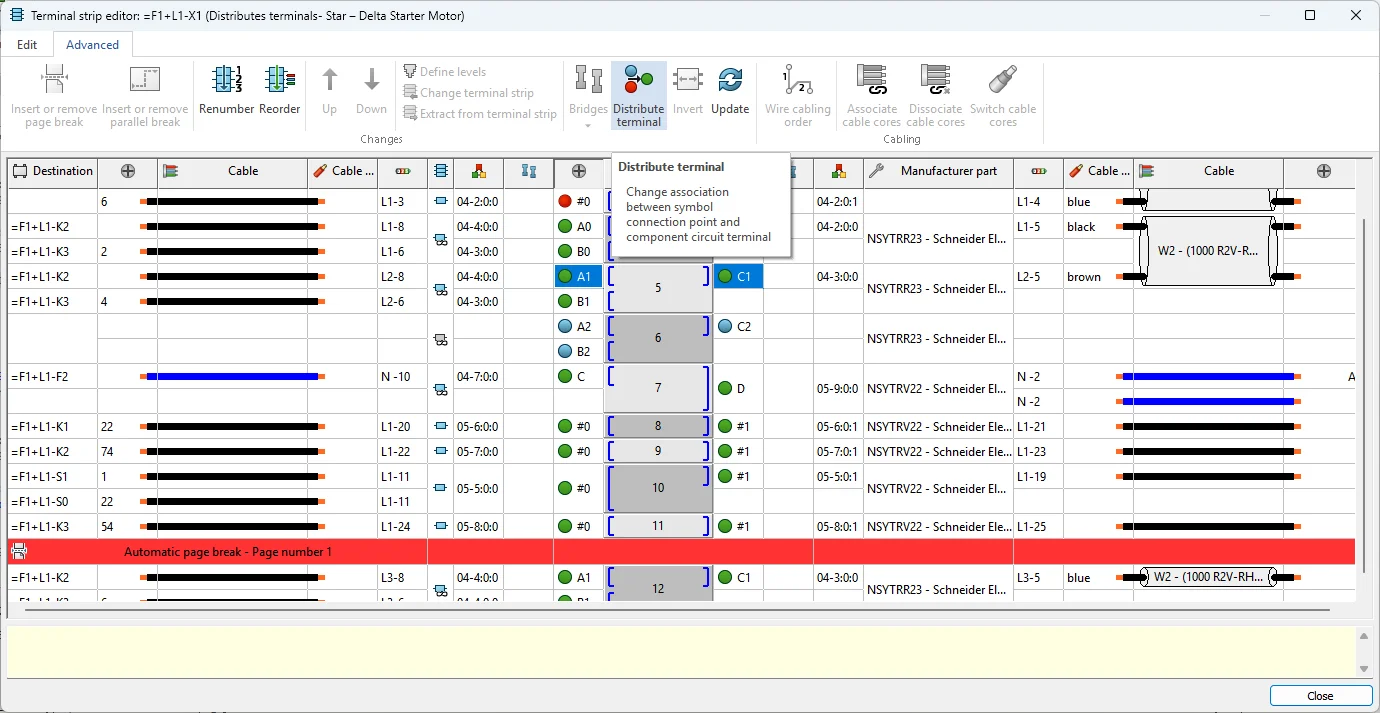

端子排编辑器中的同等功能

SOLIDWORKS Electrical绝大多数用户都会在端子排编辑器中审阅并完成端子排设计，因此该逻辑也同步移植到此工具内。

【分配端子】命令现已可以直接在端子排编辑器的【高级】选项卡以及右键快捷菜单中调用。其行为和部件属性、编辑端子对话框内保持一致，仅需更少操作步骤即可完成一条回路的端子分散排布。右键菜单还提供【跳转至】选项，可以直接定位到对应符号；交叉引用列现在可以显示符号回路以及点编号。

除此之外，在【标记】列的左右两侧各新增一列，用于标识左侧与右侧连接点（端子）。每一个端子标记旁配备颜色状态指示器（蓝色、红色、绿色、黄色），即便端子排内容繁多，也可以直观读取每一处连接的状态。

该功能的实际意义

对于从事控制柜、专用设备或大型接线端子排设计的工程师而言，SOLIDWORKS Electrical该功能解除了一项长期存在的限制。由您来决定连接点的显示位置，而不是由符号强制限定。保证内容繁杂的端子排依旧可读，并且工程图更加贴合控制柜实际布线状态。
