将SOLIDWORKS 文件自定义属性链接至 PDM 变量

您已经部署好 SOLIDWORKS PDM，现在希望实现 CAD 文件自定义属性与 PDM 数据卡之间的数据互通（双向传递）。您可以借助变量映射，在 PDM 数据卡和 SOLIDWORKS 三维 CAD 文件的自定义属性之间建立关联。

变量映射为完整双向联动：在文件数据卡中更新变量值时，文件内对应的映射属性值同步更新；在文件中修改已映射的自定义属性值，保存文件并签入后，新值就会在数据卡上显示。

本文将介绍建立该关联的完整流程。正确配置 SOLIDWORKS PDM 变量映射后，您可以充分使用 PDM 工作流中的各类自动化功能。

准备变量与映射

全新的 PDM 库会预置一批常用变量，覆盖高频业务字段。您既可以直接使用这些预置变量，也可以按需新建变量。所有预置变量都可以在【PDM 管理工具】的【变量】节点下找到。

创建变量

打开【管理工具】，使用管理员账号或具备管理员权限的用户登录库。

新建变量：在库菜单的【变量】节点上右键，选择【新建变量】。编辑已有变量：在列表中双击目标变量，或右键变量选择【打开】。

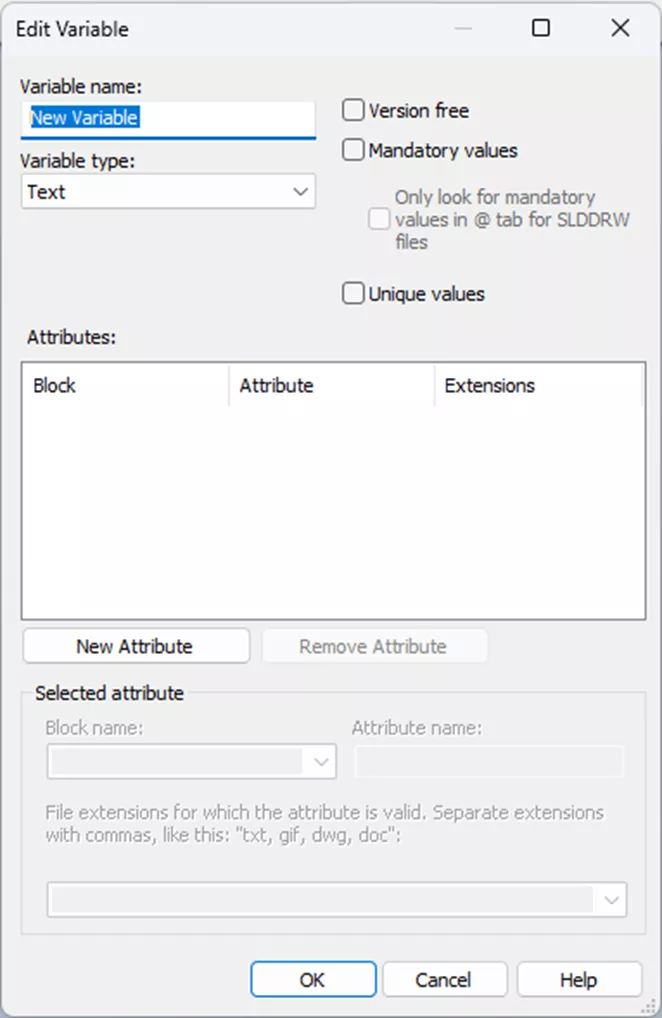

打开变量编辑界面，您可以根据需求配置多项参数。

PDM 中的变量名称不强制要求和文件内自定义属性名称完全一致；但为便于管理，建议尽量保持命名一致。本示例中，我们新建一个名为 “Description（说明）” 的变量。

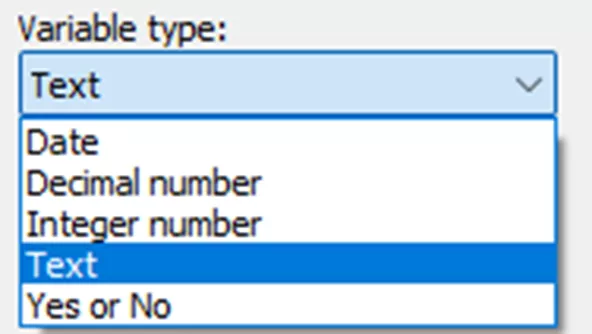

变量类型用于限定变量允许录入的数据类型。本示例使用文本变量，也是最常用的类型，其余类型如下：

- 日期：仅接受规范格式的日期值（例如：2008/11/18）

- 十进制数：仅接受小数

- 整数：仅接受整数

- 文本：各类字符串

- 是或否：仅支持二进制的是（1）、否（0）

勾选【与版本无关】：勾选后，您可以直接修改文件数据卡上的该字段，无需签出文件，修改后签入也不会生成新版本。适合存放随业务变动、但模型文件本身不发生变更的字段，例如成本。同时，只要拥有该变量的编辑权限，即便文件所处状态不允许签出，也可以修改该变量。

勾选【必填值】：勾选后，更新数据卡或签入文件时，绑定该变量的数据卡控件不允许留空；若为空，系统弹出提示告知变量缺失值。注意：如果文件卡或文件夹卡已经引用该变量，并且库内已有文件 / 文件夹的该变量为空，则无法将该变量设置为必填。

勾选【唯一值】：勾选后，更新数据卡或签入文件时，绑定该变量的数据卡控件的值必须唯一；出现重复值时系统弹出提示。复制带有唯一变量的文件时，目标文件的该变量值会被清空。如果库内已经存在重复的变量值，则无法开启唯一值选项。

变量属性

变量配置界面中的【属性】区域，用于添加指向自定义属性或其他字段的关联映射。一个变量可以配置多条属性映射，实现同一个变量供多张不同数据卡使用。

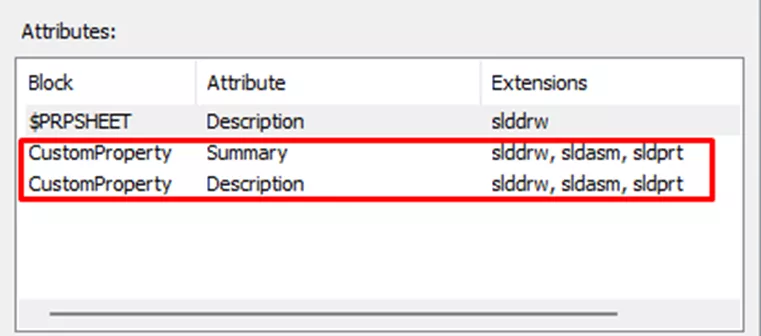

注意：不要为同一个文件扩展名配置多条同类型块映射。举例来说，不要为.slddrw 文件配置两个【自定义属性】块、分别对应两条不同属性，必须保持一对一，防止数据冲突与映射异常。

您需要填写以下三项内容：

- 块名称：文件内存放属性 / 元数据的区域（即属性块）。可以输入新块名称，或选用库内已有的块名称。不同文件类型对应不同块名称。SOLIDWORKS 文件的大部分自定义属性存放于 CustomProperty 块；此外还有 Summary 块、$PRPSHEET 块。部分块名称是系统预定义，其余为自定义。

- 属性名称：指定块内对应的属性字段。例如 SOLIDWORKS 零件、装配体文件的标题属性，存放在 Summary 块下的 Title 属性。

- 文件扩展名：指定本条映射生效的文件类型。单个变量可以配置多条、对应不同文件类型的映射。可在下拉列表选择预设类型，也可手动输入扩展名，多个扩展名以英文逗号分隔（例如：doc, xls, ppt）。

创建映射

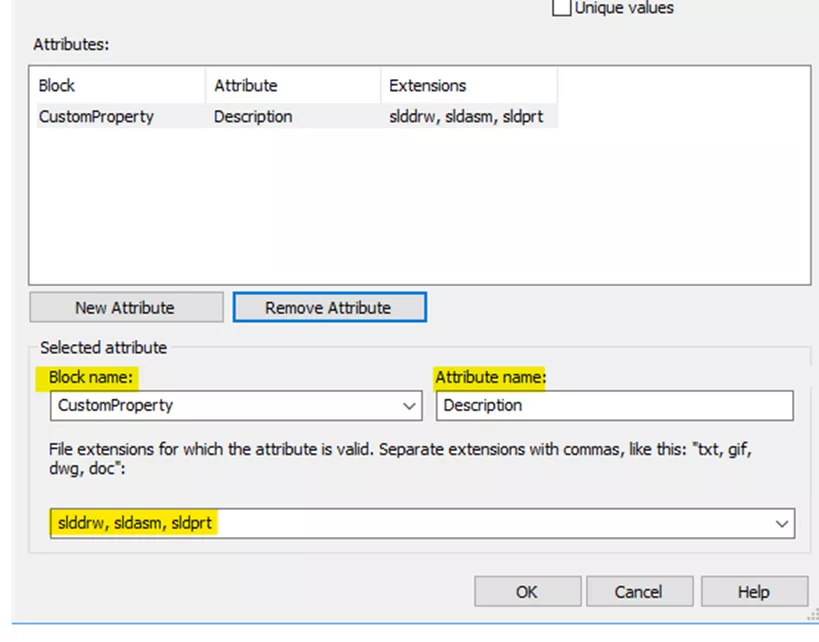

点击【新建属性】按钮，在页面下方填写映射信息。本示例将建立两处映射：一是关联模型、工程图文件内的 “说明” 自定义属性；二是关联工程图的标题栏。

映射 CAD 文件自定义属性

1. 点击【新建属性】

2. 块名称选择 CustomProperty

3. 属性名称必须和文件自定义属性内的名称完全一致，大小写、空格都必须匹配，映射方可生效

4. 在下拉列表选择生效文件类型，本例包含 slddrw、sldasm、sldprt

映射工程图标题栏

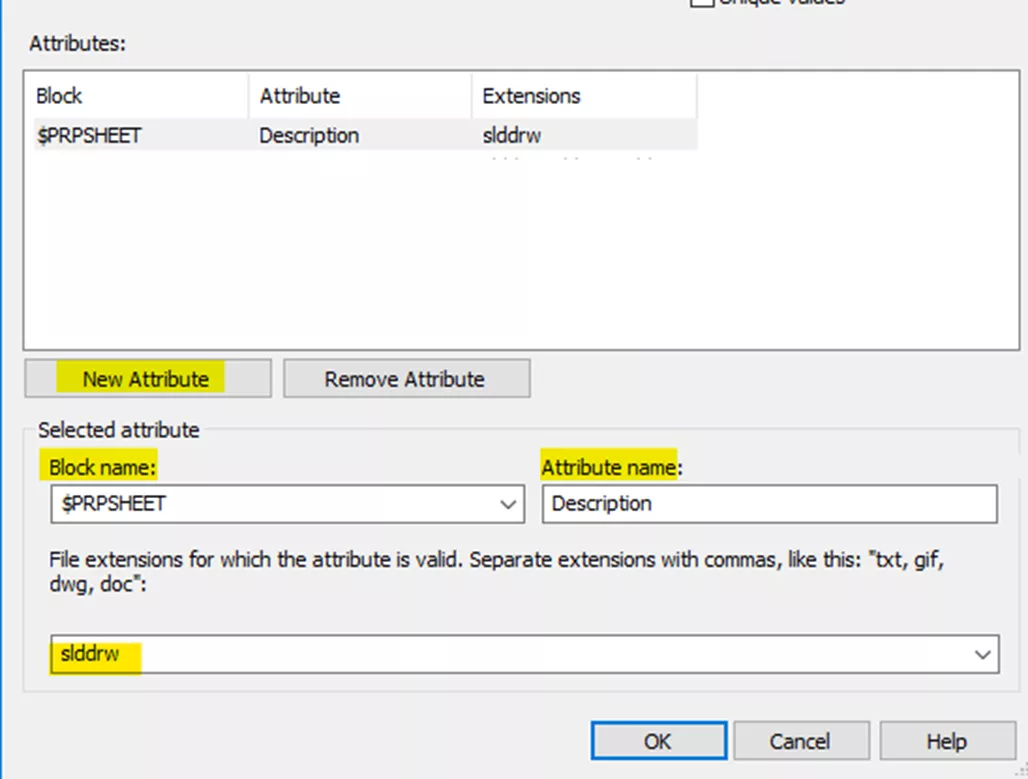

1. 点击【新建属性】

2. 块名称填写 $PRPSHEET

3. 属性名称必须和文件自定义属性内的名称完全一致，大小写、空格都必须匹配

4. 在下拉列表选择生效文件类型。\(PRP、\)PRPSHEET 映射一般仅适用于 .slddrw 工程图文件

全部属性映射配置完成后，点击【确定】保存修改。

准备文件数据卡

接下来在管理工具中编辑文件卡，把变量添加到数据卡。每一类 SOLIDWORKS 文件在 PDM 中都配有对应的文件卡，用于承载全部元数据。您需要在文件卡上添加控件，这样在 PDM 文件库视图的数据卡选项卡中才能看到此字段。

在数据卡上添加变量

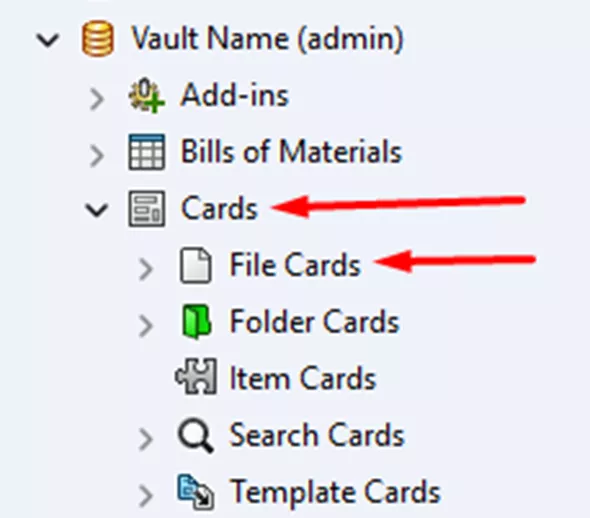

在 PDM 管理工具中，展开【卡】>【文件卡】。

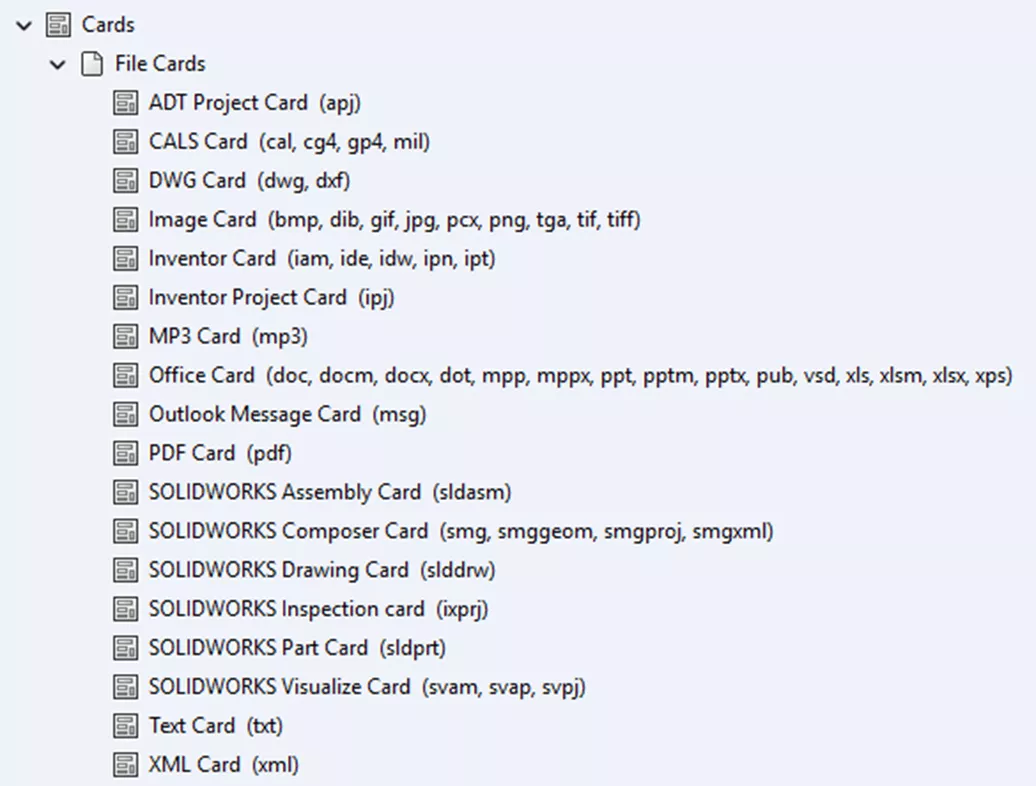

双击目标文件卡打开【卡编辑器】。卡片名称右侧标注了适用的文件扩展名与文件夹路径，以此判断卡片适用范围。

如果卡片上还没有放置该变量的控件，需要新增控件并绑定变量。本文以 “说明” 变量映射为例讲解；如需了解修改数据卡的详细操作，可查看 这篇的文章《SOLIDWORKS PDM 教程：修改数据卡》。

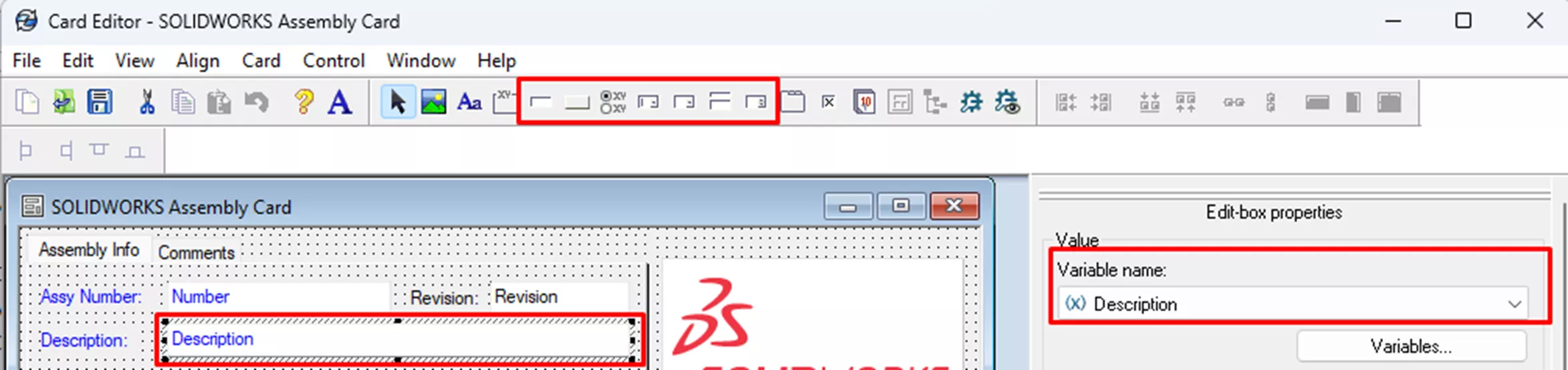

选择控件框放置到卡片上，操作方式类似绘制文本框：在空白处按住鼠标拖动，调整控件大小；然后在右侧【编辑框属性】的下拉列表中选中对应的变量。

配置完成后，点击左上角保存按钮（蓝色软盘图标）保存卡片。

总结

变量映射配置完成、并且变量作为控件添加到数据卡之后，就可以投入使用。使用变量映射时，请留意以下关键点，避免出现异常：

再三强调：同一个文件扩展名，同一种块类型只能配置一条映射。同一文件配置两条同类型块映射会引发数据冲突，轻则取值错乱，重则完全读不到数据。

变量与数据卡的修改不回溯生效：库中已经存在的存量文件，不会自动在数据卡填充新增变量的值。存量文件需要签出、保存、再签入，数据卡字段才会刷新取值；映射配置完成之后新入库的文件可以自动填充。

如果映射指向的自定义属性在文件中原本不存在，当数据卡字段填写了内容，该自定义属性会自动在文件内生成。举例：文件数据卡上的 “说明” 变量值为 “123”，文件入库后，文件内部会自动生成同名自定义属性，值等于 “123”；如果字段为空，则不会自动新建自定义属性。

数据卡和工作流中还有一些设置（例如控件设为【只读】、设置【默认值】），会阻断 SOLIDWORKS 文件和 PDM 数据卡之间的双向数据同步。本文没有展开介绍；如果映射配置无误，但数据双向传递不符合预期，可以优先排查这类配置。
