SOLIDWORKS如何添加工程图常用图纸比例

一、         概述

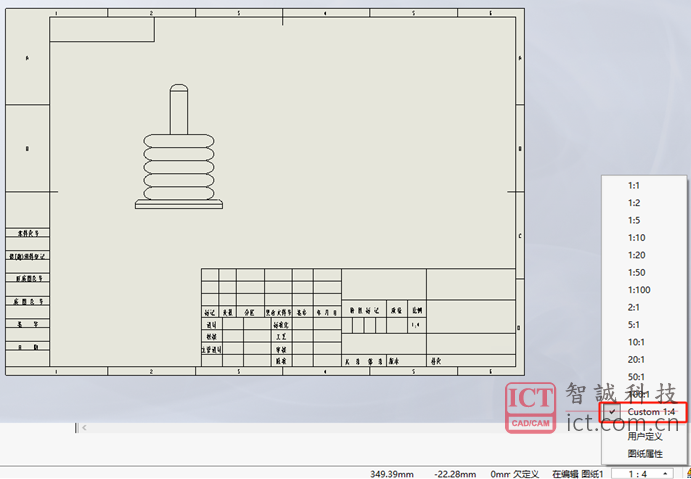

在完成产品设计时，我们需要对产品的零部件进行绘制工程图，需要根据模型的大小，设置合适的图纸比例，在工程图中排版视图。如果列表已存在比例，用户可以直接选择使用，但是对于列表中未出现图纸比例，需要我们去定义用户图纸比例，在输入框输入新的图纸比例。

对于相似尺寸产品零部件，我们需要不断重复定义，为此我们会想是否有什么方法可以在SOLIDWORKS默认图纸比例中，添加我们常用的比例？我们更易于一键选取所需的尺寸。

二、         默认图纸比例控制文件位置与释义

在SOLIDWORKS安装路径中的有一个【txt】格式文件，主要是可以控制工程图的默认图纸比例。以SOLIDWORKS默认安装路径C盘为例，其余安装方式具体参见实际安装的磁盘。

在SOLIDWORKS的默认安装路径中，‪C:\Program Files\SOLIDWORKS Corp 2022SP02\SOLIDWORKS\lang\chinese-simplified， 目录中有个【drawingscales.txt】文件，如图示：

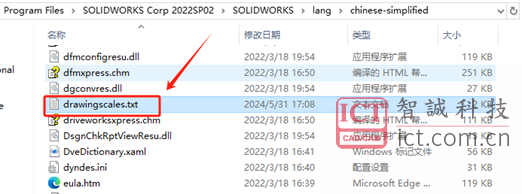

文件位置

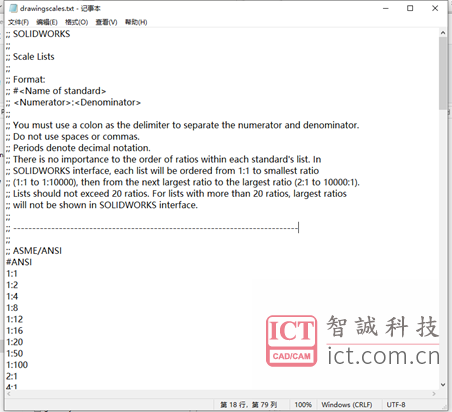

文本内容

文本解读：

1.         执行不同标准工程图模板有不同标准，文本中提供了标准ANSI/ ISO/ JIS/ BSI/ GB/ GOST/ DIN，定义比例。

2.         每个标准的默认图纸比例不应超过20组。对于超过20组比例，只能选取从小到大至20组的比例，如1:1至1:20，对于1:21不显示。

3.         格式：比例分子:比例分母。注意冒号只能使用半角符号，即英文符号。

注意由于文件位置在C盘，在更改文件时候需要管理员权限。

三、         添加工程图默认图纸比例

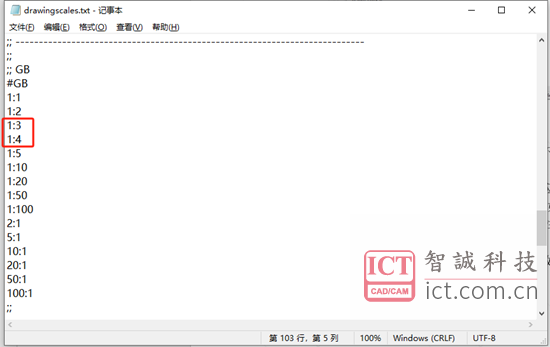

  以标准GB为例，在【drawingscales.txt】文件中，找到标准GB列，添加两个常用的比例【1:3】/【1:4】，保存文本。注意，SOLIDWORKS需要关闭并重启，才能读取文件。

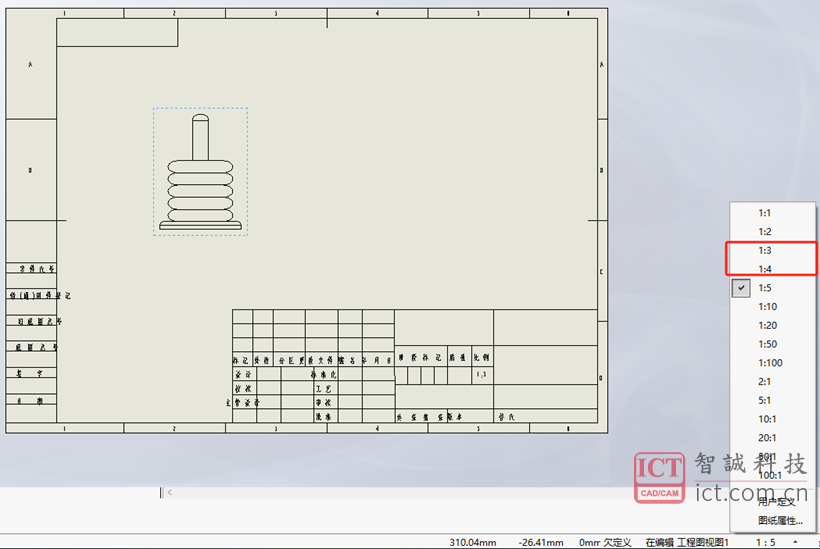

重启SOLIDWORKS后，打开工程图，并点击右下角的图纸比例，可以查看到，我们一把所需常用的图纸比例添加至默认列表中，便于我们更快选择图纸比例。

以上就是SOLIDWORKS软件中添加工程图常用图纸比例的详细教程步骤，如有建议或建议欢迎到问答中心交流！
