SOLIDWORKS 2026 设计建模中的新增功能介绍

今年是 SOLIDWORKS 成立 30 周年，延续了其易用性的传统;它仍然是设计和工程专业人士的用户驱动解决方案。新版本将于 11 月发布，我很高兴向您介绍 SOLIDWORKS 2026 中的一些主要功能。从 AI 驱动的设计和详图设计到装配组件的选择性加载等，了解 SOLIDWORKS 设计解决方案的最新发展。

除非另有说明，否则所有增强功能都适用于 SOLIDWORKS Design 解决方案。

1、人工智能驱动的增强功能

通过 AI 驱动的绘图自动化和紧固件识别加速文档和装配设计。

自动创建绘图

使用“新建”菜单下的“自动生成绘图 （Beta）”命令，只需单击一个按钮，即可自动创建包含视图和建议尺寸的绘图图纸。启用后，这将通过对本机 SOLIDWORKS 或导入的几何体进行自动孔识别来自动创建绘图。此外，此功能将确保您的视图自动排列，并将图纸格式行业标准与零件或装配体行业标准相匹配。

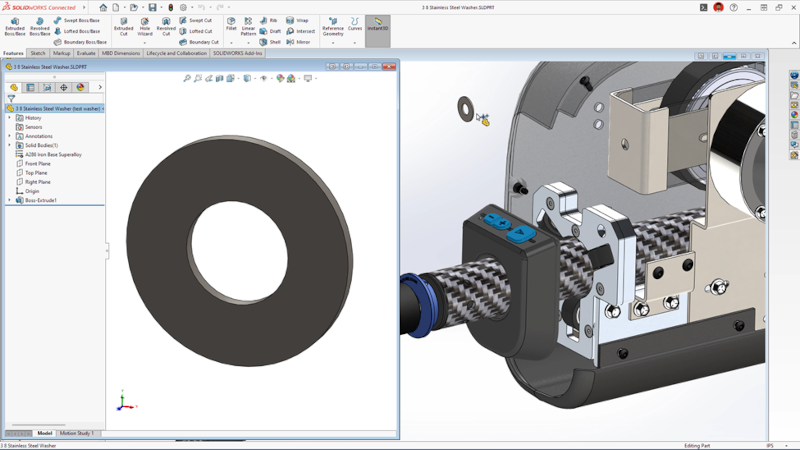

自动紧固件识别和组装

这种增强功能是我最喜欢的功能之一。将元件插入装配体时，SOLIDWORKS 会自动将看起来像螺母、螺栓或垫圈的元件识别为紧固件，然后相应地组装它们。

此功能还扩展到非工具箱组件，使您能够放入将自动卡入到位的零件，从而节省您不必单独作每个组件的时间。

2、增强的大型装配功能

通过以下增强功能在处理大型装配时节省时间和资源。

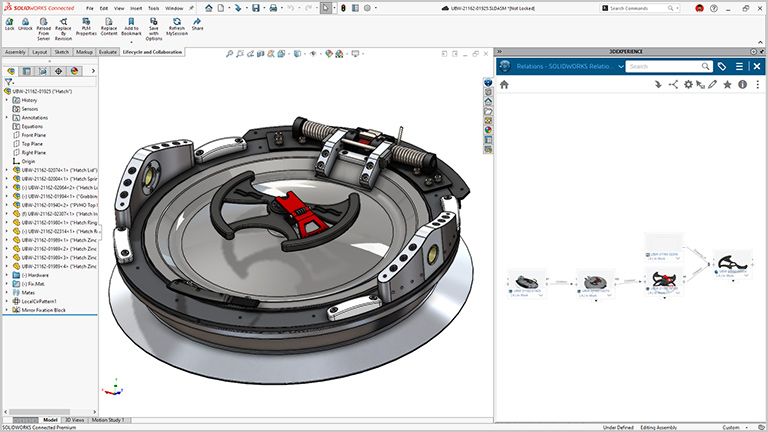

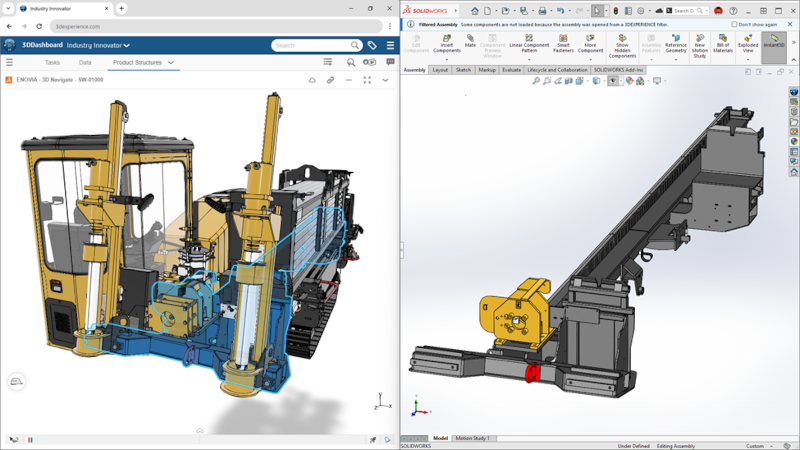

装配元件的选择性加载

这是一个游戏规则的改变者，因为您可以使用组件关系可视化和高级过滤器从 3DEXPERIENCE 平台有选择地过滤设计的特定部分，以查找相关部分。这有助于加快打开大型装配体的速度，并使您能够仅打开要处理的组件，从而减少屏幕上的混乱。

更智能的外观变化重建识别

当仅对参考元件进行外观更改时，通过跳过重建来减少装配重建时间。新的性能系统选项允许您防止不必要的重建，从而提高整体效率。

禁用轻量级组件的自动解析

在处理大型装配体时，通过关闭自动解析然后在轻量级模式下打开装配体，提高性能并节省时间。在“系统选项”下，单击“功能管理器”，然后关闭自动解析选项，然后转到“打开”、“轻量级”、“打开”。在特征树中展开装配时，可以更快地查看元件并稍后解析它们，从而更好地控制元件何时完全加载。

3、改善用户体验

通过支持不间断工作和高效设计的增强功能保持生产力和专注力。

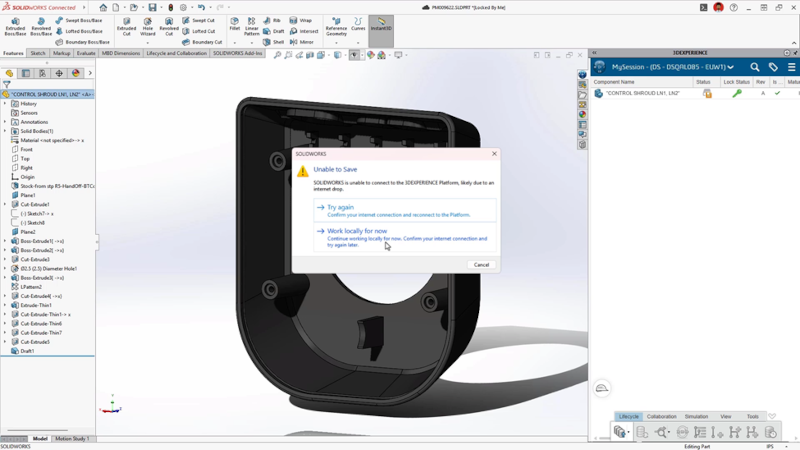

计划外脱机模式

几年前，我们推出了离线模式，并使连接到离线模式的选项变得更加容易。如果您在连接到 3DEXPERIENCE 平台时遇到连接丢失的情况，您将收到一条通知，并且您可以在脱机模式下继续在 SOLIDWORKS 中工作，而无需保存、退出和开始新会话。

简化的用户界面

通过显示最常用命令的更直观的界面加快您的工作流程，帮助您专注于设计、减少干扰并更高效地工作。

增强的命令搜索

通过添加一组可自定义的关键字，使使用命令搜索更快，以便您可以轻松找到所需的命令。例如，您可以添加 DWG、蓝图、平面图等搜索词，这将拉出“从装配体绘制图形”命令。

这对来自不同 CAD 系统的新用户很有帮助，并且是现有用户快速提取命令的方法。

4、简化的零件设计

通过简化的物理产品创建、钣金建模中更简单的基础和边缘法兰起点和终点定义以及通过轻松创建方形几何体更快地绘制草图，简化复杂的任务，减少设置时间，并在整个设计过程中获得更多的控制和灵活性。

创建具有属性的实物产品

SOLIDWORKS 新文档创建工作流程已得到改进，因此您可以直接在 3DEXPERIENCE 平台上创建物理产品。与创建 SOLIDWORKS 零件、装配体或绘图类似，您现在可以选择创建物理产品。此外，您还可以填写项目编号、项目名称、制造/采购零件等属性，作为新工作流程的一部分。

这很有帮助，因为平台上的每个人都可以看到您添加到该部分的属性。

定义钣金基础法兰的自定义起点

在为钣金件创建边法兰时，现在可以使用草绘点定义边法兰的长度。通过使用草绘点定义边缘法兰的末端，在钣金设计中获得更大的灵活性，无需解决方法。

使用矩形命令创建正方形

按住 Shift 键，使用 Rectangle 命令轻松创建正方形，自动将相等关系应用于相邻实体。

5、更高效的协作和数据管理

通过强大的新协作和数据管理功能加速团队合作和决策。

增强的图纸冲压

绘图冲压现在包括具有附加属性的成熟度状态。这些属性提供有关通过“更改状况”（Change Status） 或“更改作”（Change Action） 命令对绘图执行的最新成熟度转换的详细信息。此外，属性现在可以包括用户名或电子邮件地址。您可以为参与绘图发布过程的用户的用户名或电子邮件地址盖章。跟踪成熟度变化并查看具有评估属性的绘图历史记录，从而消除手动更新。

直接从 SOLIDWORKS 进行协作和连接

使用 3DDrive 和 3DSwym 共享设计，并直接从 SOLIDWORKS 中访问用户论坛。

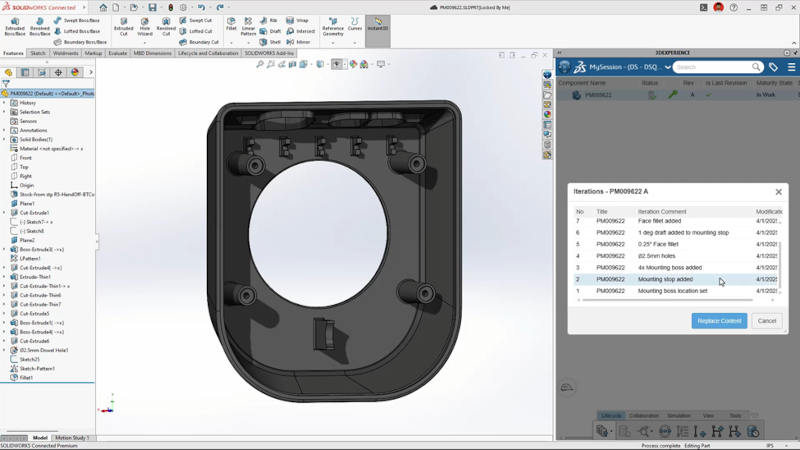

支持迭代

在 3DEXPERIENCE 平台上将所选文件更新到最新版本，确保准确性。

6、改进的绘图详图和 MBD

通过改进尺寸换线、磁线以及在同一图纸上的表格中显示所有设计配置信息的能力，加快了图纸详图的详图。

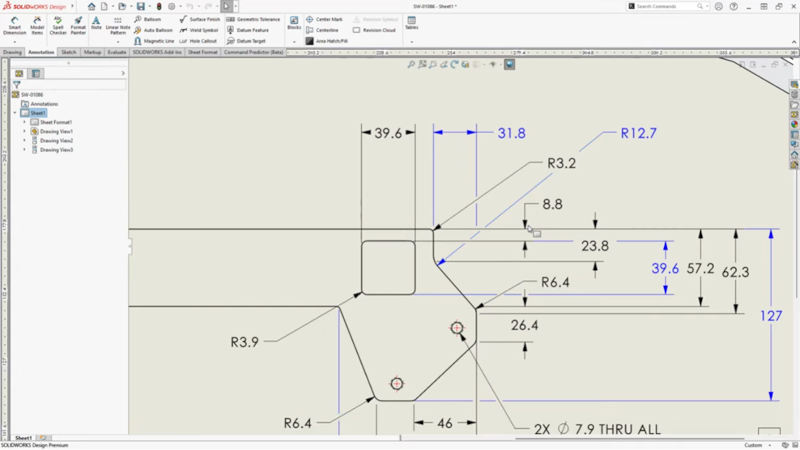

相交文本和注释的自动尺寸换行符

在尺寸线与文本和注释相交或重叠的地方自动创建中断，从而提高绘图的清晰度和可读性。

在绘图中插入配置的族表

使用族表在图纸上自动显示零件和装配的配置详细信息和自定义属性，从而提高清晰度并减少手动文档记录。

用于注释对齐的磁线

使用磁线来支持附加和对齐注解、焊接符号和其他注释，而不仅仅是球囊。

在几何公差 （GTOL） 值中添加自定义文本

通过直接在公差值中添加自定义文本和符号（例如分钟 （′）、秒 （“））以及 （/）、（*）、（|） 和 （）等特殊字符）来增强公差定义，以提高精度和清晰度。

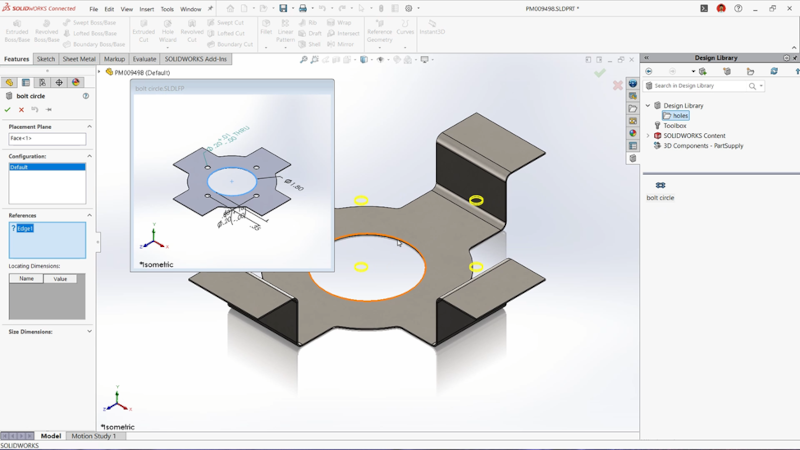

具有库功能的 DimXpert 尺寸

将基于 DimXpert 模型的定义尺寸保存到库中的图特征零件，并有一个新选项可以选中“包括 MBD 尺寸”。这使您能够在将库特征应用于模型时重复使用它们，从而节省时间并促进标准化，而不是在放置后必须详细说明特征。

7、电气、管道和管道布线的灵活性更高

跨多个工艺布线装配的组合 BOM

在 SOLIDWORKS 布线中，您可以为涉及电缆、导线、线束、流体和管道网络的设计创建更灵活的物料清单 （BOM）。此增强功能使您能够跟踪所有子装配体中电缆或导线类型的总长度，以及电缆和导线的各个长度，同时还提供元件的组合计数。

支持装配夹

使用放置在零件或组件中的夹子、支架或吊架来布线管道、管道和电气路径，从而提高设计灵活性。

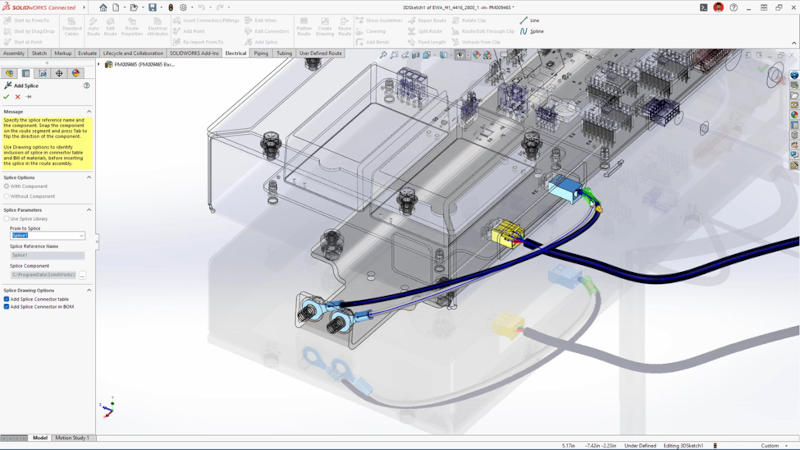

视觉引导，便于电气接头放置

直观地指导线束段中接头和其他在线电气设备的放置。使用导入的自到连接信息，突出显示适合定位接头或其他在线电气设备的线束段，以指导设备的放置。这使得接头和串联元件的放置变得简单而精确。

8、简化的 ECAD/MCAD 协作和设计

通过改进父子数据跟踪以及在 ECAD 实施之前查看和撤消 MCAD 更改的能力，加强 ECAD-MCAD 协作。

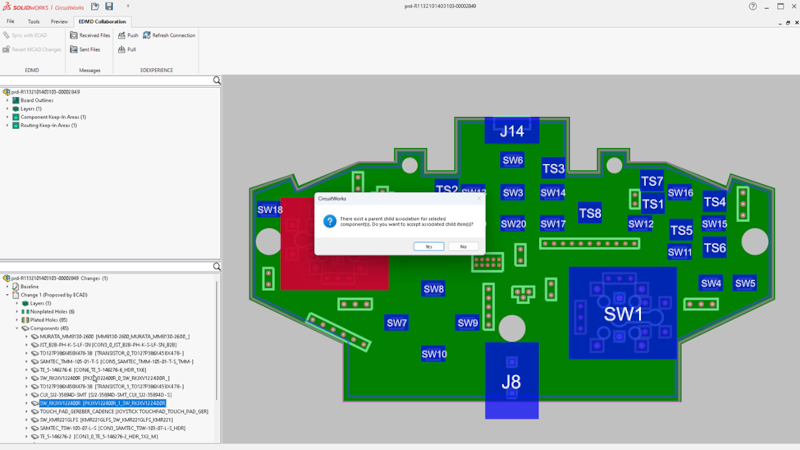

IDX 3.0 中对亲子关系的支持

使用 IDX 文件时保持父子关系，并能够存储和跟踪父子数据，包括保留、排除、PTH 和 NPTH 详细信息，从而提高可追溯性。

能够覆盖之前的推送

使用 CircuitWorks 时，您可以通过覆盖 IDX 3.0 中的先前推送，在最终 ECAD 更新之前查看和撤消 MCAD 更改。

9、在 SOLIDWORKS VISUALIZE 中更高效地渲染

由于增强的细分控制和在 CPU 模式下使用降噪器的选项，可以生成更逼真的渲染，更清晰。

增强的曲面细分控制

通过曲面细分控制和更快的导入速度平衡几何体质量和性能。

除了整体导入性能改进外，您现在还可以更好地控制导入质量，并提供其他选项，使您能够更快地导入更高质量的模型。

在 CPU 模式下运行降噪器

通过在CPU渲染模式下启用降噪器，以更少的通道更快地创建高质量的渲染。

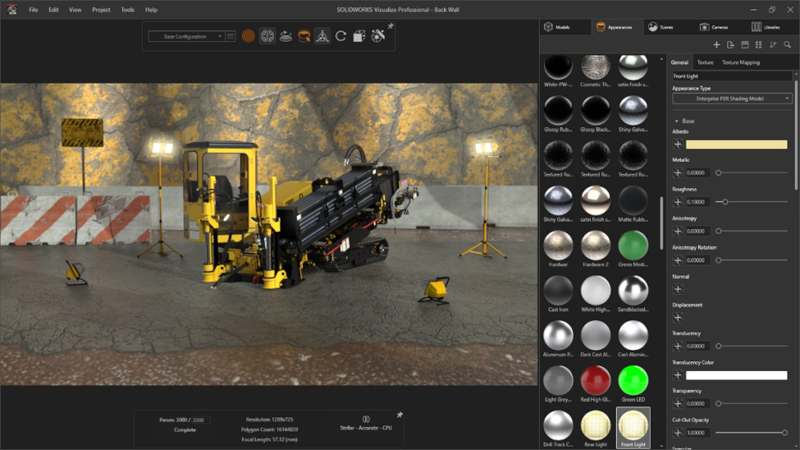

导入 glTF 和 USDZ 文件的 PBR 材质

通过支持 USDZ 和 glTF 文件格式的 PBR 材质，简化从导入模型创建渲染的过程。

10、更高效的进出口

通过从共享对话框直接导出包来加速您的工作流程，通过有选择地将图纸包含在导出包中来节省时间，并使用高级选择工具简化复杂的导入多主体零件。

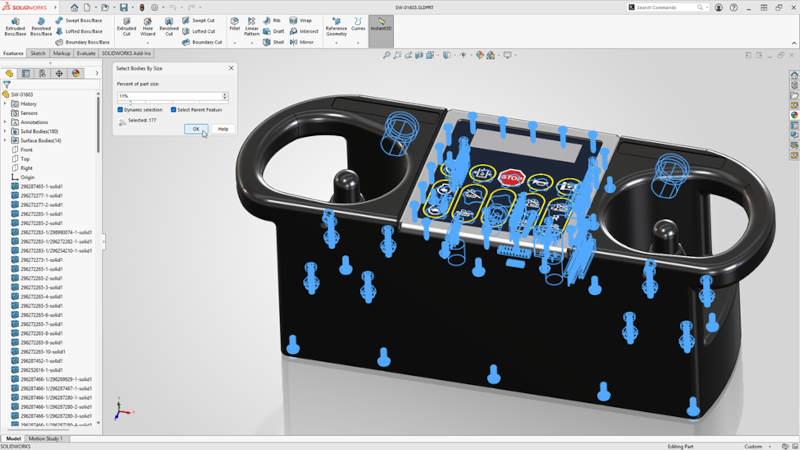

大量特征主体的选择过滤器

通过使用高级选择工具根据相似性或大小隔离和管理尸体，更有效地简化复杂的多尸体零件。

使用从共享菜单导出为包共享文件

共享文件更加方便，因为您可以使用“共享”对话框中的“导出为包”选项快速共享保存在 3DEXPERIENCE 平台上的装配体。

在导出包中排除绘图

控制在导出数据包时要包括或排除的图形。

你可以通过这里下载此传单以方便使用这些增强功能，并在此处查看其他 SOLIDWORKS 2026 解决方案的新增功能。
