从SOLIDWORKS导出的最佳文件格式有哪些？

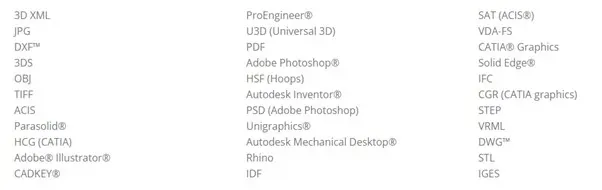

SOLIDWORKS 支持导入和导出多种文件格式，方便你与使用不同 CAD 软件的其他公司和设计师开展协作。STEP（产品模型数据交换标准）和 IGES（初始图形交换规范）等中性文件格式有助于这类协作，因为大多数 CAD 软件都能成功导入它们。但哪种格式才是最佳选择？不同的文件格式应在何时使用？

智诚科技ICT通过本文将为你介绍选择所需中性文件格式的推荐方法，以及如何在保护知识产权的前提下，从 SOLIDWORKS 导出不同类型的文件。

如何从 SOLIDWORKS 导出不同类型的文件？

与其他用户协作项目时，首先要考虑的是对方使用的 CAD 软件。

如果对方使用的 SOLIDWORKS 版本与你相同，则无需导出文件，仅在必要时使用 “打包并传递”（Pack & Go）功能即可。你可以通过 SOLIDWORKS 云服务进行在线协作，或使用 “打包并传递” 命令发送零件文件，以及包含装配体和工程图的压缩文件夹。

自 SOLIDWORKS 2024 版本起，你还可以将文件保存为旧版本格式，供 SOLIDWORKS 2022 或 2023 版本打开。有时发送 SOLIDWORKS 源文件并不合适，其中一个原因是为了保护知识产权不被泄露。这种情况下，将文件导出为中性文件格式，可避免模型的特征树和设计意图被暴露。

此外，还可以使用后文将要介绍的 “去特征”（defeature）命令移除内部几何结构，进一步简化模型。你可以通过这篇简短教程了解如何从 SOLIDWORKS 中使用 “打包并传递” 功能处理文件。

导入 SOLIDWORKS 时是否有首选文件类型？

如果必须在不同程序之间导入或导出 CAD 文件，原生文件格式始终比中性文件格式更受青睐。

启用 3D Interconnect导入选项后，SOLIDWORKS 可以直接导入 Catia V5、Autodesk Inventor 等软件的文件，同时保留与原始文件的链接，并在转换过程中保留数据完整性。

每种 CAD 软件都使用不同的算法来呈现三维形状。当这些文件进行格式转换时，由于公差和舍入差异，总会存在出错的可能性。导入原生文件时，仅需进行一次数据转换，出错概率更低。

然而，若将 SOLIDWORKS 文件导出为中性文件格式（如 STEP），再重新导入到其他 CAD 系统中，则会经过两次数据转换，几何误差的发生概率会增加。

如果收到的是中性格式的 CAD 文件，建议询问该文件可能在不同系统之间经过了多少次转换。若答案未知，我们建议从原始的原生 CAD 软件中重新导出文件，以减少公差累积和潜在的出错风险。

应使用哪种中性文件格式？

我们推荐的中性文件格式优先级顺序为：Parasolid（ Parasolid 格式）> ACIS（ACIS 格式）> STEP（产品模型数据交换标准）> IGES（初始图形交换规范）。

此外，还存在 STL（立体光刻）和 OBJ（对象文件）等其他中性文件格式，但这些格式导入后会以图形实体形式呈现，通常难以进行后续编辑操作。

推荐的中性文件格式层级：Parasolid > ACIS > STEP > IGES > STL/OBJ

Parasolid 格式是理想之选，因为它与 SOLIDWORKS 采用相同的底层建模内核。内核信息无需进行转换，因此能获得更高的模型精度。

除 Parasolid 外，接下来的优选格式依次为 ACIS、STEP 和 IGES。这些文件格式的转换复杂度逐级递增，几何误差的风险也随之升高。

我们建议你始终询问中性文件的接收方支持导入哪种类型的文件，并根据上述格式层级选择最佳方案。

如何共享 CAD 数据并保护知识产权？

我们智诚科技ICT帮助中国各地的企业在协作、设计和制造产品的同时，保护其知识产权（IP）。需要注意的是，共享 SOLIDWORKS文件会让接收方获取该零件、工程图、装配体或 “打包并传递” 文件中包含的所有建模数据。若你要共享 SOLIDWORKS 文件，需考虑接收方是否需要所有的 CAD 数据。

你可以通过 SOLIDWORKS 云服务内置的 “共享与标记”（Share & Markup）功能，生成链接分享 CAD 文件的交互式版本（仍受保护），或保存为可通过免费 eDrawings CAD 查看器打开的版本。

为保护知识产权，你可以将文件导出为非 SOLIDWORKS 格式。由于每种 CAD 软件创建和组织模型特征的方式不同，导出后会移除特征树数据。你可以通过导出文件并重新导入的方式进行测试，在发送前确认中性文件中存储了哪些信息。

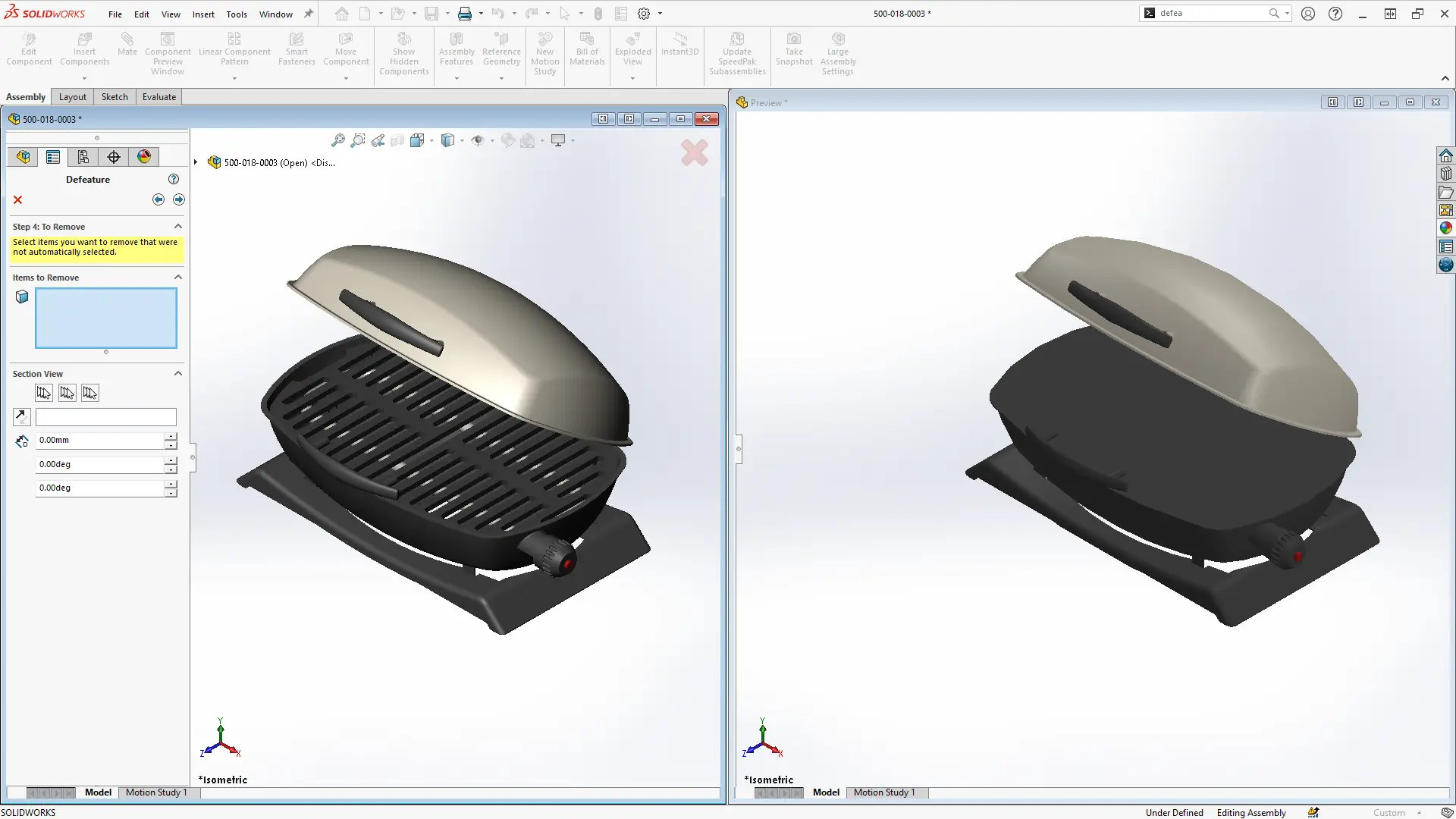

若需要进一步隐藏、移除或简化模型细节，可使用 “去特征”（defeature）命令。

该命令允许你创建模型的独立副本，并自定义想要与协作方共享的模型组件和特征。

例如，你可以移除协作方无需查看的内部组件或特征。
