SOLIDWORKS 中锁定草图的 4种方法防误改、保规范！

虽然在 SOLIDWORKS 中没有专门的 “锁定草图” 命令，但根据你的使用目标，仍然可以通过多种方法实现草图锁定。选择哪种锁定方式最合适，取决于你希望保护草图的目的 —— 无论是防止草图几何体被意外修改，还是为企业库标准化制作标准草图，本文都会介绍对应的实现方法。

为什么要在 SOLIDWORKS 中锁定草图？

每个人在 SOLIDWORKS 中的操作习惯略有不同，但在设计过程中，几乎都会遇到需要保护某些元素不被意外编辑的情况。在设计初期，某些几何体、尺寸以及其他信息可能是后续所有特征建立的基础，因此必须保护它们不被随意改动。

还有一些情况，你需要使用无法修改的导入几何体；在团队协作、共享文件时，锁定草图也能让同事明确知道某些元素是关键、不可随意改动。总而言之，锁定草图的需求场景非常多。

在 SOLIDWORKS 中锁定草图的 4 种方法

1. 完全定义草图（Fully Define a Sketch）

在 SOLIDWORKS 中，最佳实践是：创建特征前，先将草图内所有元素完全定义。这意味着为草图中的所有图元、特征添加尺寸约束，确保没有任何欠定义对象。

一个完全定义的SOLIDWORKS草图

草图完全定义后，就不会被拖动、不会被意外移动。使用这种方法锁定草图后，除非有人主动修改尺寸，否则草图不会发生变化。

2. 使用 “固定” 命令（Make Fixed Command）

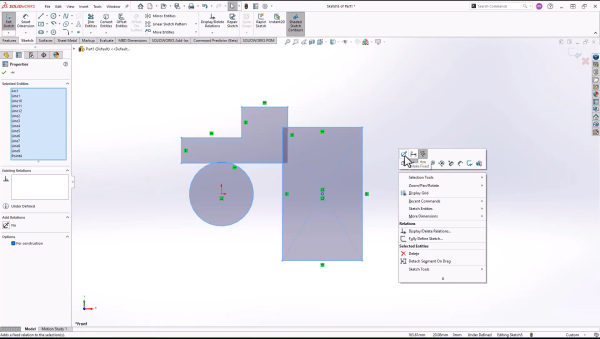

另一种锁定草图的方法是使用 Make Fixed（固定） 命令。选中草图元素后右键单击，即可看到带锚点图标的固定命令。点击锚点图标后，所选图元会被冻结在原位并被完全定义。

若要锁定整个草图：进入要锁定的草图，选中所有内部元素，右键单击 → 选择固定图标，草图会变为黑色，表示已完全定义并固定。

3. SOLIDWORKS 冻结栏（Freeze Bar）

冻结栏是 SOLIDWORKS 近年新增的功能。

启用后，冻结栏会以黄色条出现在特征树上方。将冻结栏向下拖到目标草图下方，即可保护其上方的所有内容不被编辑。

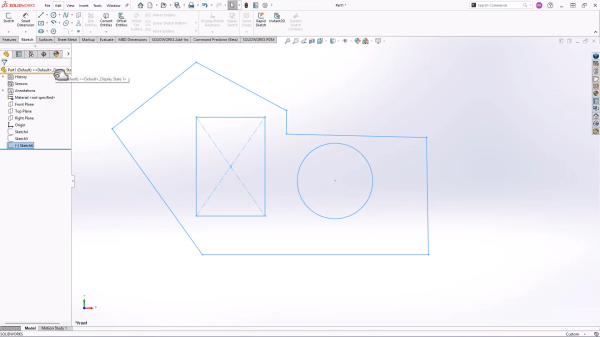

拖动SOLIDWORKS冻结条以锁定草图

拖动冻结栏后，草图及之前的所有特征都会被锁定，无法编辑，除非将冻结栏移回顶部。

4. 草图块（Sketch Blocks）

另一种锁定草图的方法是将其创建为草图块。块是一组被组合的草图元素，在未进入 “编辑块” 模式前，它们会被保护、无法修改。

额外优势：你可以将块保存下来，用于其他设计、重复使用。

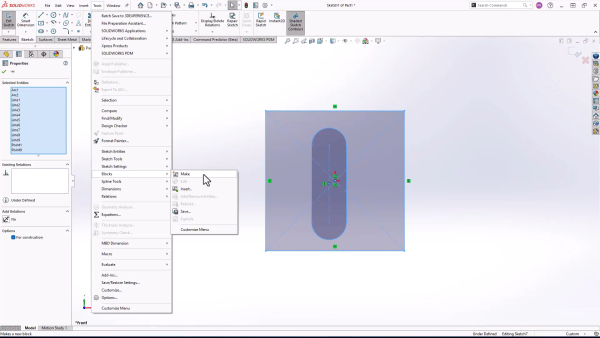

将草图变成草图块

创建方法：

选中要做成块的草图实体

工具 → 块 → 生成（Make）

确认后即可创建块

块可保存到文件或库中，供后续使用。

通过数据管理工具实现更高级的保护

无论你需要保护现有设计元素、保留导入特征，还是出于其他原因锁定草图，以上四种方法都能帮你保护作品。但如果需要保护整个设计、确保修改可追溯，最好还是使用专业的数据管理系统，例如 SOLIDWORKS PDM或 3DEXPERIENCE。这类工具可以让你完全控制零件、装配体与工程图，安全修订、保护、协作，避免意外修改。
