利用局部视图与剖面视图为SOLIDWORKS工程图添加智能属性

局部视图与剖面视图是 SOLIDWORKS工程图中最常用的视图类型，也是传递关键细节信息的简便方式。这类视图依赖父视图存在，并会根据放大区域或剖切线自动生成线条。

当然，当模型发生变更时，工程图视图会随之更新。但是，较大的设计变更可能会导致局部视图和剖面视图出现不符合预期、难以预测的更新结果。

为什么智能工程图很重要

让这些视图始终聚焦在关注区域至关重要，而这通常需要额外的手动操作：移动或调整局部圆、剖切线的大小与位置。只需要几步简单操作，我们就能轻松控制局部视图和剖面视图的大小与位置。这套方法可以确保：当设计发生变更时，视图会按照预期正常更新。

工程图视图失效时会发生什么？

我们可以用一个带配置的模型工程图来演示这个问题。切换到不同配置会改变工具的长度和宽度，但局部圆和剖切线不会跟着移动，导致它们不再聚焦在目标区域。

一份带有细节和剖面视图的SOLIDWORKS图纸

切换到 “短款” 配置后，局部视图失效，因为局部圆已经不再对准需要关注的区域。

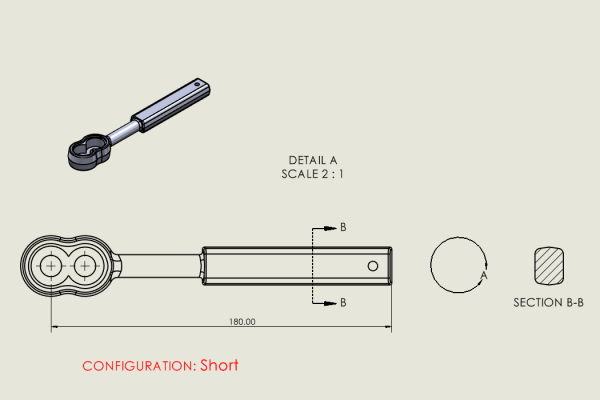

模型更换后细节视角破碎

同样，切换到 “长 + 宽” 配置后，剖面视图失效，因为剖切线不再穿过手柄。我们甚至会收到警告对话框：

“模型无法被剖切线正确剖切。请检查剖切线是否穿过模型 / 零部件。”

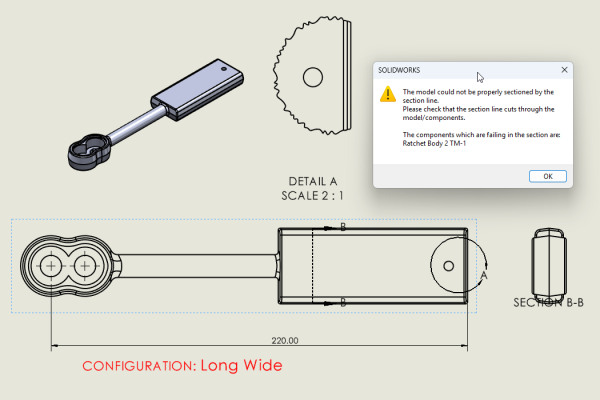

型号更改后显示剖面视图损坏的警告信息

为局部视图添加智能属性

我们可以通过控制局部圆草图的大小和位置，让局部视图变得更 “智能”。

控制局部圆草图的步骤如下：

1、右键单击局部圆

2、选择编辑草图

3、使用常规的草图几何关系和尺寸，将其完全定义

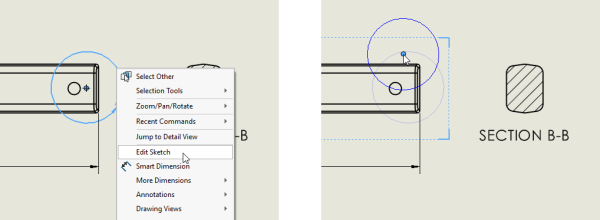

编辑细节视图草图

在本例中，我们将在圆的圆心与孔的圆心之间添加重合关系。此外，添加一个 9mm 的偏移尺寸，这样当手柄变长时，草图也会跟着一起变化。

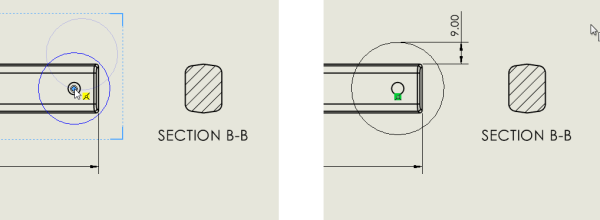

全面定义细节视图圆圈草图

为剖面视图添加智能属性

我们可以用与局部视图类似的方法，让剖面视图变得更智能。通过控制剖切线草图的大小和位置，剖面视图的更新会变得准确且可预测。

控制剖切线草图的步骤如下：

1、右键单击剖切线

2、选择编辑草图

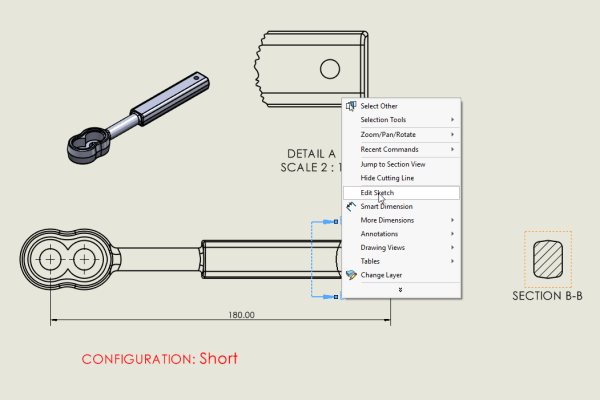

编辑剖面线草图

3、使用常规的草图几何关系和尺寸，将其位置完全定义

在本例中，我们将添加三个尺寸来控制剖切线的位置。这可以确保无论模型如何变化，剖切线都会跟着正确移动。

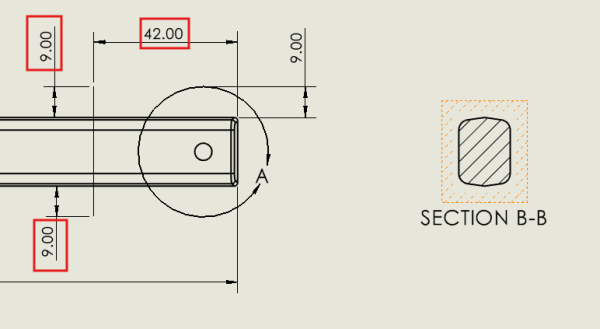

三维锁定了剖面线的位置

隐藏控制尺寸

现在局部视图和剖面视图已经可以正常更新，但还有一步必须完成：隐藏控制尺寸。显然，我们不希望这些约束尺寸出现在最终工程图中，只需要右键单击即可轻松隐藏。

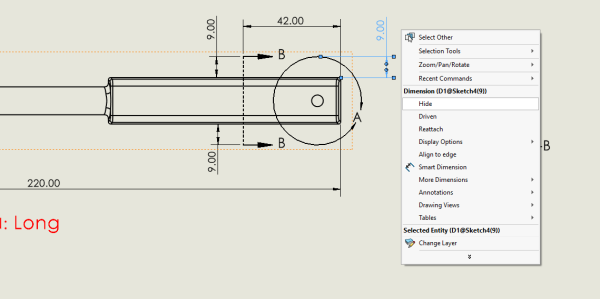

右键菜单中隐藏尺寸

如果以后需要再次编辑这些尺寸，可以通过以下菜单重新调出：

视图 → 隐藏 / 显示 → 注解

被隐藏的注解会以灰色显示，选中后即可恢复显示状态进行编辑。

SOLIDWORKS 工程图的高级智能性

只需要几步操作，SOLIDWORKS 工程图中的局部圆和剖切线就被编辑得更加智能。这套方法同样适用于非圆形局部区域和复杂的折弯剖切线。当父视图发生变化时，它们会保持原本的出图意图，始终聚焦在关键线条区域。
