SOLIDWORKS循环参考全解：查找、修复与规避实战指南

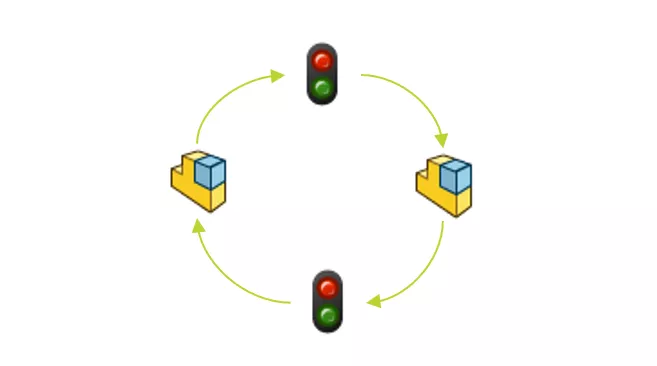

在 SOLIDWORKS中，当两个或多个装配体零部件存在外部参考关系时，就可能产生循环参考。例如：重建零部件 1 需要先重建零部件 2，而零部件 2 的重建又依赖零部件 1，如此往复形成循环。

什么是 SOLIDWORKS 中的循环参考？

循环参考的另一种产生场景出现在方程式管理器中：一个方程式的全部或部分定义依赖另一个方程式（或数值），而第二个方程式（或数值）又反向依赖第一个方程式。

循环参考的典型表现是FeatureManager设计树中反复出现重建符号。重建装配体时，重建符号会从一个零部件转移到另一个零部件；持续执行重建操作，该符号会循环回到最初的零部件，在所有受影响的零部件间反复跳转。但如果将其中一个零件单独在新窗口中打开，重建符号则不会出现。

循环参考还会以重建错误的形式显现：在装配体上下文环境中编辑某个零件时，其他受影响的零部件（部分或全部）会弹出重建错误提示；通常退出装配体编辑模式后，这些重建错误会自动消失。

如何查找循环参考

定位循环参考最直观的方式，是观察特征管理器设计树中某个特征上持续显示的重建符号—— 这是排查问题的唯一起始线索。若执行重建后该符号仍不消失，基本可以判定存在循环参考。

以下是适用于装配体与零件的排查步骤：

• 首次打开装配体时，运行性能评估（原名为装配体专家），该工具可识别潜在的循环参考问题。

• 点击重建图标，或按下Ctrl+Q强制执行重建。

• 查看特征管理器设计树中无法消失的重建符号。

• 定位对应的特征、草图或零部件。

• 压缩草图几何关系、特征或零部件后执行重建，观察重建符号是否消失。

• 关闭模型，请勿保存。

• 重新打开模型，删除或修复引发循环参考的问题项。

由于定位循环参考的根源既困难又耗时，尽可能在设计阶段规避循环参考才是最优方案。

设计过程中规避循环参考的最佳方法之一，是使用布局草图与草图块。通过布局草图与块统一发起变更，并将变更传递至所有参考特征，可实现对所有外部参考的集中管控。

使用布局草图时，应保证草图作为驱动源控制所有其他对象；切勿使用装配体中的其他特征反向驱动布局草图 —— 这类冲突会导致草图随每次重建反复变更，严重拖慢重建速度。使用任何类型的上下文关联时，都必须明确设置驱动图元，且驱动图元不能被其他对象驱动。

实用技巧

• 避免链式依赖（A 驱动 B、B 驱动 C 的串联方式），最优实践是让 A 直接驱动 B 和 C。

• 若需要为装配体中的零部件添加外部参考，应将参考绑定至关键零部件；关键零部件自身不能包含带外部参考的特征，否则会引入循环参考。

• 避免从顶层装配体零部件向子装配体零部件添加几何关系。

• 避免为已存在外部参考的特征再添加新的外部参考。

• 避免为随时间变化的装配体特征添加外部参考，例如：孔向导 / 系列孔、零部件阵列、装配体切除特征（拉伸、旋转、放样）。

解决这类问题通常需要深入熟悉模型结构，精准掌握所有对象间的关联关系。

示例说明

示例 1（文件编号：S-057225）

SOLIDWORKS 会自动识别具备潜在循环参考特征的方程式，即便该方程式并未真正构成循环参考条件。

例如：子特征的参考尺寸反向驱动父草图中的其他尺寸，就会触发循环参考预警。文件下载：s-057225_potential_circ_ref.zip

方程式定义如下：

"D1@Sketch1" = iif("D2@Sketch1" < 6 , 10 , "test")

当该方程式计算结果为真时，求解正常，但 SOLIDWORKS 仍会弹出预警；

将D2@Sketch1修改为 6 并执行重建，方程式计算结果为假，此时会出现循环依赖问题。

无论哪种情况，SOLIDWORKS 都会将其标记为潜在循环参考场景。

关闭预警路径：工具 > 选项 > 系统选项 > 消息 / 错误 / 警告 > 在方程式中显示潜在的循环参考。

示例 2（文件编号：S-064386）

该场景的诱因是在方程式中使用从动尺寸。从动尺寸依赖其他尺寸驱动，存在求解错误的风险。

文件下载：s-064386_potential_circular_reference.zip

操作步骤：

1、打开附件中的「潜在循环参考」零件文件。

2、进入视图菜单 > 隐藏 / 显示，勾选尺寸名称。

3、编辑「草图 1」，记录尺寸D1、D4、D6（数值为 67.62mm）。

4、打开方程式对话框，查看方程式："D1@Sketch1" = "D6@Sketch1"。

D6@Sketch1为从动尺寸，带有黄色三角标记，代表存在潜在循环参考问题。

在本示例中，可直观看到D6@Sketch1由D4@Sketch1驱动；但从程序逻辑层面，很难预判哪个尺寸驱动另一个尺寸。因此 SOLIDWORKS 会默认D6依赖草图 1 中的所有尺寸。

最终结果：若D1通过参考D6的方程式定义，SOLIDWORKS 就会判定该方程式存在潜在循环参考。

关闭预警路径：工具 > 选项 > 系统选项 > 消息 / 错误 / 警告 > 在方程式中显示潜在的循环参考。

方程式循环参考示例

以下方程式组存在典型循环参考：第一个方程式的变更引发第二个方程式变更，第二个方程式的变更又引发第三个方程式变更，第三个方程式最终反向影响第一个方程式，形成无限循环。SOLIDWORKS 会检测到循环参考，并将方程式文字标记为红色。

plaintext

"D1@Sketch1@part_outside.Part" = "D2@Sketch1@part_inside.Part" + 2

"D2@Sketch1@part_inside.Part" = "Side" – 6

"Side" = "D1@Sketch1@part_outside.Part" * .5

总结

循环参考的排查与修复既困难又耗时。最佳实践包括：使用布局草图驱动设计意图、避免链式依赖关系、谨慎管理外部参考（尤其在装配体与子装配体中）。在零部件间建立清晰的单向驱动关系，可保证模型稳定性，提升重建性能。
