如何移除 SOLIDWORKS自定义紧固件的Toolbox标记

SOLIDWORKS 工具箱（Toolbox）通过调用标准化紧固件数据库，能有效提升装配体零部件设计效率。每个工具箱零件文件中都包含一个 “标记（Flag）” 属性，用于区分标准零件与工具箱零件。

该标记对工具箱零部件具备诸多优势，可支持自动化工具调用、简化零部件放置操作、优化物料清单（BOM）管控。本文将详细讲解该标记的作用、重要性，以及移除该标记的具体方法。

什么是 SOLIDWORKS Toolbox标记？

每个工具箱零件中都会写入一个标记属性，用于让 SOLIDWORKS 识别该零件需调用数据库信息。该标记在特征管理器设计树中直观可见：零部件图标显示为螺栓样式，而非普通零件的黄色图标。

功能树中的SOLIDWORKS工具箱标志

Toolbox标记的优势

1. 零部件快速识别

该标记属性可精准识别Toolbox零部件，特征管理器设计树中的螺栓图标能清晰标识该零件为紧固件。同时，可将 SOLIDWORKS Toolbox零部件统一移动至设计树的新文件夹中，提升零部件管理规范性。

2. 便捷选择工具

选择工具中提供 “选择所有Toolbox零部件” 选项，大型装配体中可能包含成百上千个工具箱零部件，通过该功能可快速创建隐藏所有紧固件的显示状态，提升软件运行性能，实现零部件快速隐藏。

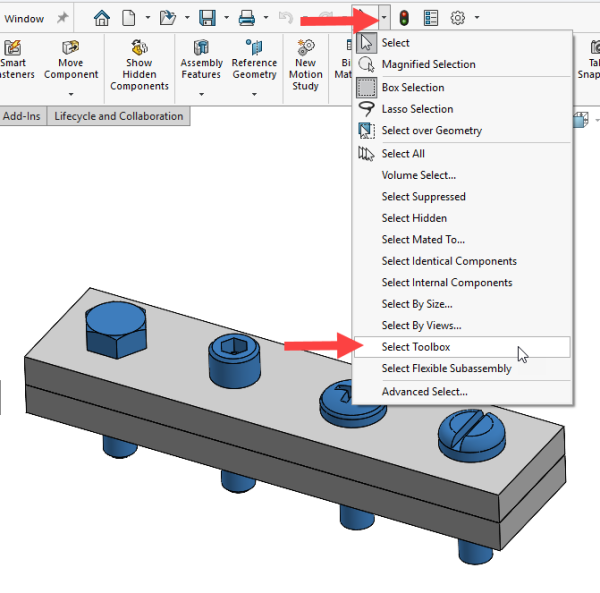

使用选择工具箱识别所有紧固件

3. 文件引用管控

Toolbox 工具箱标记属性对文件引用管理至关重要。若他人通过打包（Pack and Go）功能发送包含Toolbox零部件的文件，装配体可优先重定向至Toolbox文件夹，而非调用副本文件。

SOLIDWORKS 系统选项中的“将此文件夹设为工具箱零部件的默认搜索位置” 功能，可确保文件始终引用工具箱数据库。

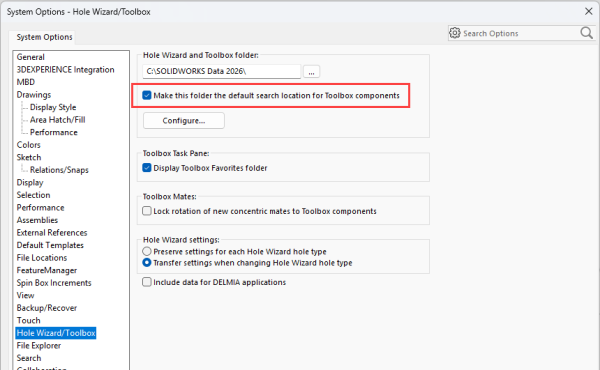

SOLIDWORKS Toolbox组件系统选项

为何需要移除Toolbox标记？

部分场景下，企业需要在工具箱之外搭建独立的紧固件库。若紧固件的修改需求无法通过Toolbox配置工具实现，可将零部件另存为副本至其他文件夹。

但启用 “将此文件夹设为Toolbox零部件的默认搜索位置” 选项后，副本零件中的工具箱标记，会强制自定义紧固件库的文件引用重新指向工具箱文件夹，引发引用错乱。

如何避免自定义紧固件的引用变更

方法 1：禁用孔向导 / 工具箱搜索设置

第一步操作是禁用 “将此文件夹设为工具箱零部件的默认搜索位置” 选项，路径为：工具 > 选项 > 系统选项 > Hole Wizard/Toolbox。

禁用该选项后，自定义零部件中仍保留Toolbox标记，但装配体不会将引用重定向至Toolbox目录。该选项需在每台用户电脑上单独禁用，或通过 SOLIDWORKS 管理映像（Admin Image）统一配置。

方法 2：使用设置文档属性工具

SOLIDWORKS 提供专用工具，可移除自定义零部件中的Toolbox标记。严禁在 SOLIDWORKS Toolbox目录内的主零件文件上使用该工具。

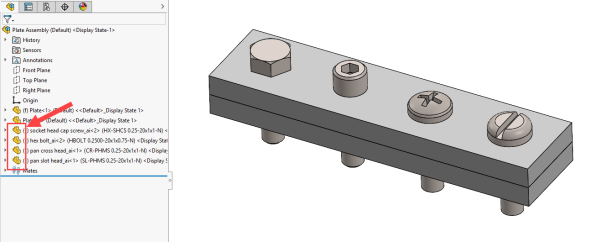

自定义Toolbox组件，无标志

移除 SOLIDWORKS Toolbox标记的具体步骤：

1、关闭 SOLIDWORKS 中的所有文件；

2、浏览至路径：C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\Toolbox\data utilities；

3、以管理员身份运行sldsetdocprop.exe程序；

4、将文件类型设置为零件文件（*.sldprt）；

5、添加自定义紧固件对应的文件或目录；

6、将属性状态设置为否（No）；

7、点击更新状态（Update Status）。

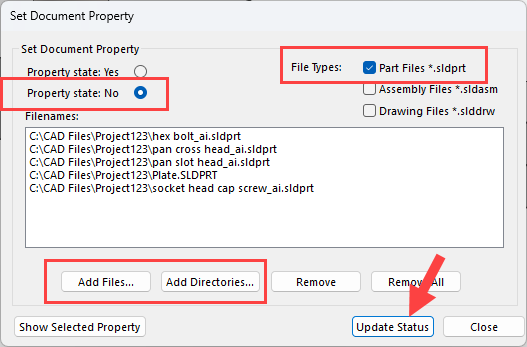

使用 Set Document Property 工具

完成操作后，这些零件文件将恢复为标准 SOLIDWORKS 零部件，特征管理器设计树中显示黄色零件图标。由于标记已移除，默认零部件位置引用规则不再生效。

SOLIDWORKS Toolbox最佳实践

复制零件的文件名必须与Toolbox主零件文件区分开，例如使用ICT_hex_bolt_inch.sldprt，而非重复命名为hex bolt_ai.sldprt；若搭建独立工具箱库或自定义现有 SOLIDWORKS Toolbox数据库，务必定期执行备份操作。
