在 SOLIDWORKS零件中添加 O形圈槽

从事技术支持工作，让我能够测试各类全新的 SOLIDWORKS 应用程序，接触到各式各样的工具与功能。其中有一项常被低估使用的功能，便是Toolbox 槽口（Toolbox Grooves）。

O 形圈是最常用的标准件之一，广泛应用于几乎所有行业的气动与液压系统。但 O 形圈的通用性也带来了设计难题，设计时往往需要繁琐地查阅各类标准图表与参数表。在 SOLIDWORKS 中，有多种自动化方法可为零件添加 O 形圈槽，本文将按应用场景逐一梳理说明。

首先，我们通过以下路径打开槽口工具：工具（Tools）> Toolbox > 槽口（Grooves...）

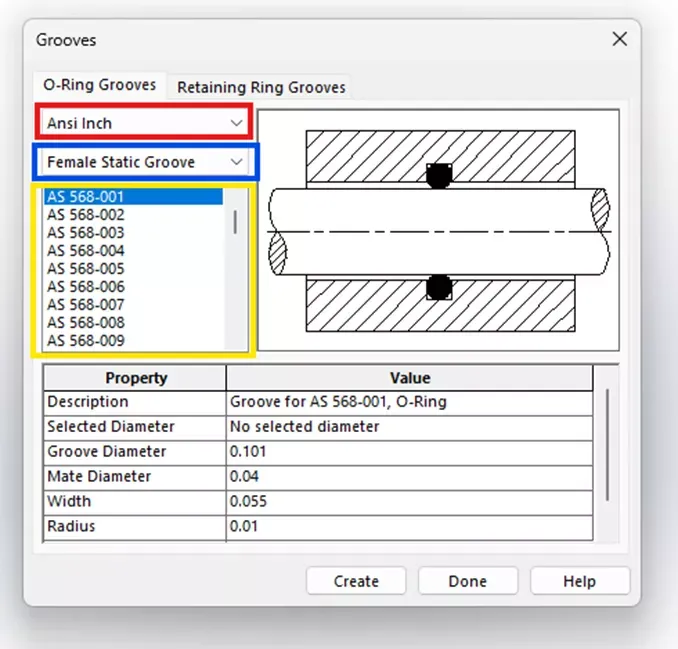

打开后会弹出一个对话框，其中可选择标准（下文红色标注）、应用场景（蓝色标注）、尺寸规格（黄色标注），同时界面会显示完整的参数说明与示意图。

该槽口工具包含O 形圈槽与挡圈槽两个选项卡，支持英制 ANSI、公制等多种标准。

O 形圈槽

该工具内置8 种应用场景：

• 端面静密封槽（气体用）

• 端面静密封槽（液体用）

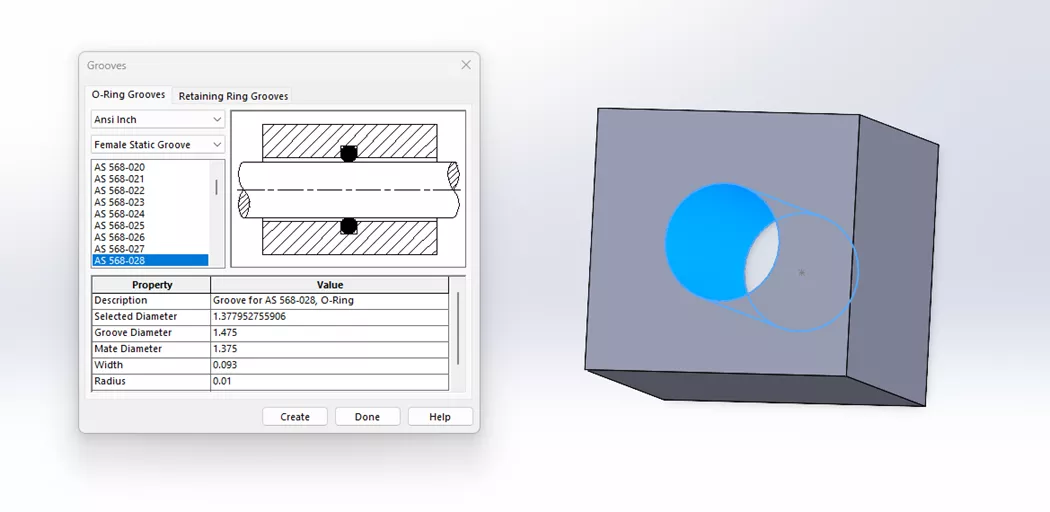

• 内孔静密封槽

• 浮动式气动槽

• 轴用静密封槽（往复运动）

• 活塞槽（往复运动）

• 活塞杆槽

• 旋转密封槽

每种场景都包含对应标准（如英制 ANSI 标准、公制标准）定义的多种槽口轮廓。窗口底部的属性栏会列出各项尺寸参数。添加槽口的操作只需选中适配的模型表面，随后点击 ** 创建（Create）** 即可。提前选中模型表面，系统会自动筛选出适配的 O 形圈尺寸列表。

端面静密封槽

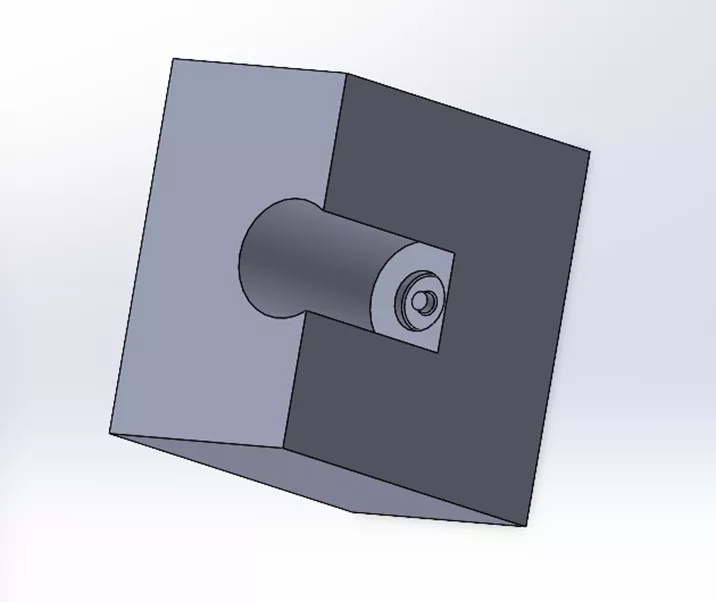

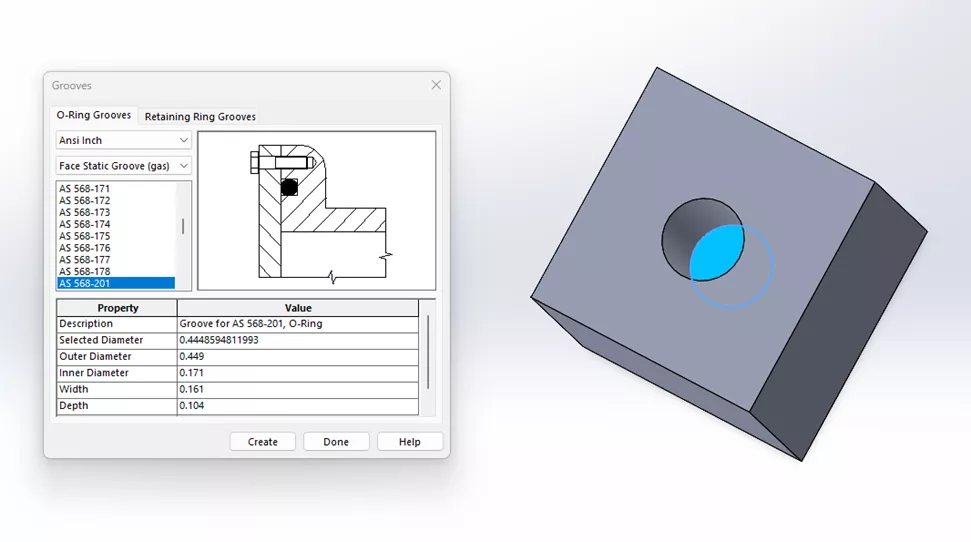

选中孔的平面底部或端面，并选定 O 形圈尺寸，即可创建端面静密封槽。下方示例中，我选中了一个盲孔的底面。

气体用与液体用端面静密封槽的创建流程完全一致。

轴用静密封槽（往复运动）、浮动式气动槽、活塞槽（往复运动）

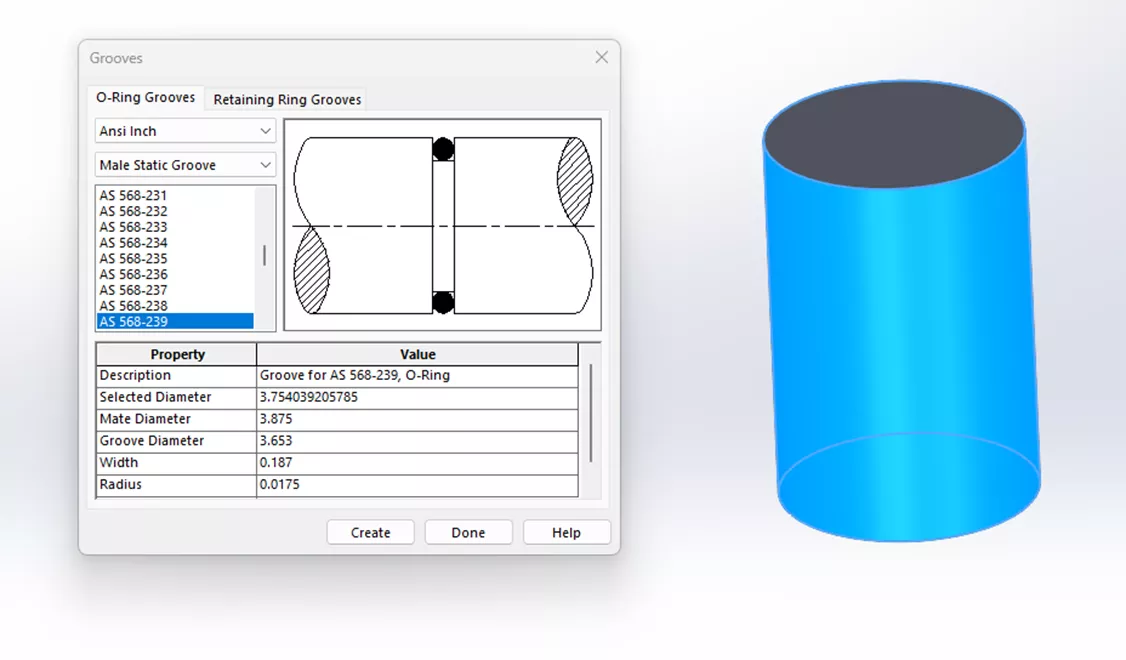

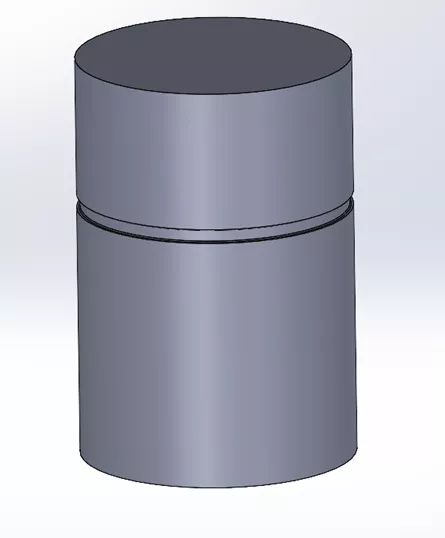

轴用静密封槽（往复运动）与活塞槽（往复运动）均应用于外部圆柱面，如下方图示所示。

内孔静密封槽（往复运动）、活塞杆槽、旋转密封槽

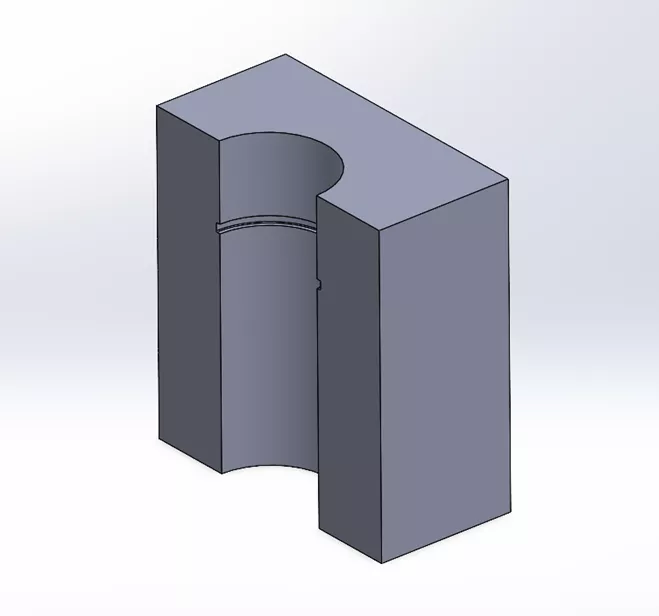

内孔静密封槽（往复运动）、活塞杆槽与旋转密封槽均由内部圆柱面定义，如下方剖视图所示。

最终调整

所有添加的槽口都会作为一个特征，出现在  特征管理器设计树（FeatureManager Design Tree） 中。若要调整槽口在所选表面上的位置，只需编辑对应的草图即可。

希望这篇关于在 SOLIDWORKS 零件中添加 Toolbox 槽口的实用技巧对你有所帮助。你可以查看下方更多教程与技巧，或访问智诚问答社区，在社区内发布论坛帖子解答其他 SOLIDWORKS 用户的问题。
