如何在 SOLIDWORKS中求取两条复杂曲线间的中心线？

在使用 SOLIDWORKS 时，我偶尔需要求取两条复杂曲线或样条曲线之间的中心线。这项操作有多种应用场景，就目前而言，最常见的用途是用于扫描和放样特征。接下来，智诚科技ICT将为你提供分步操作指南，讲解如何完成这项操作。实现该需求有两种简便方法：第一种是使用面部曲线功能，第二种是使用相交曲线功能。

两条面曲线间中心线的前期设置

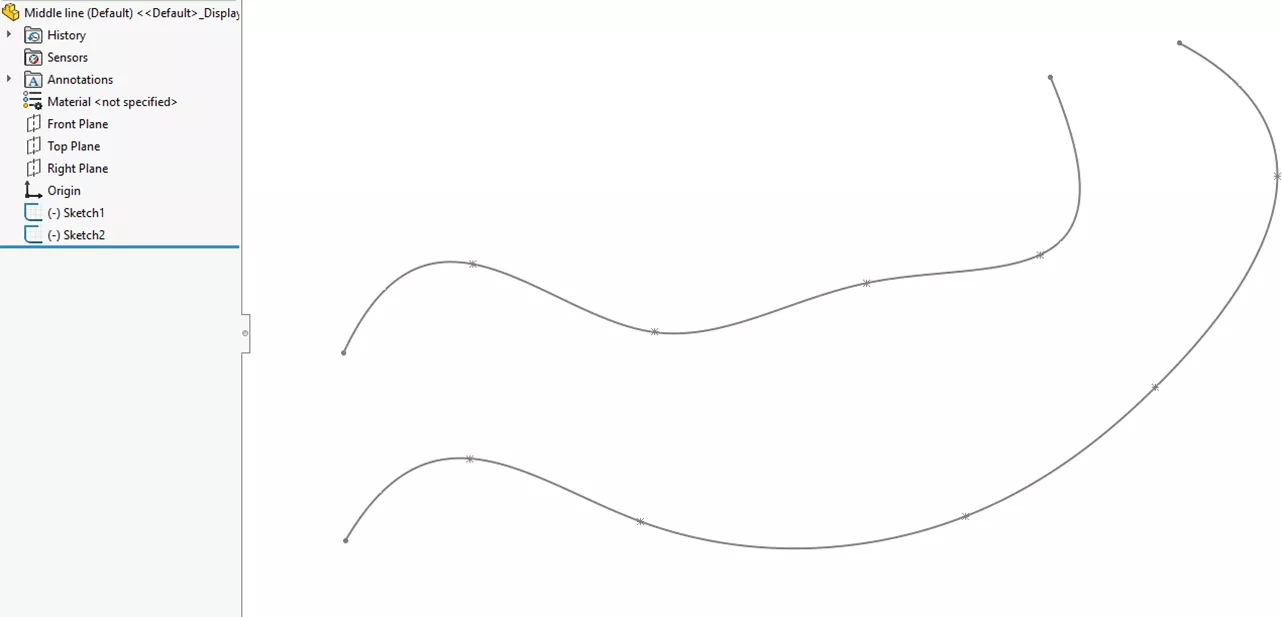

我在两个不同的草图中绘制了两条不同的样条曲线。为了尽可能简化操作，两条曲线均位于上视基准面上。

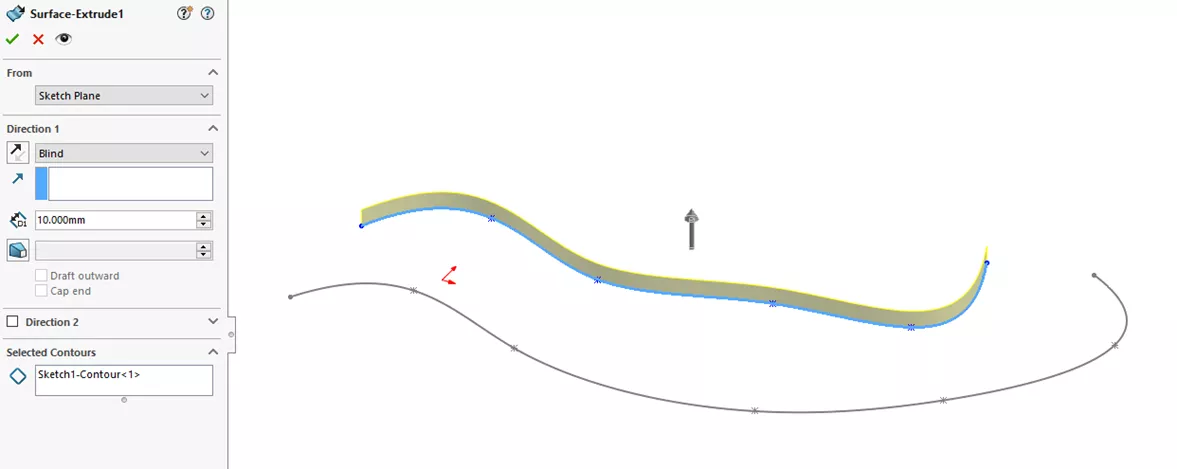

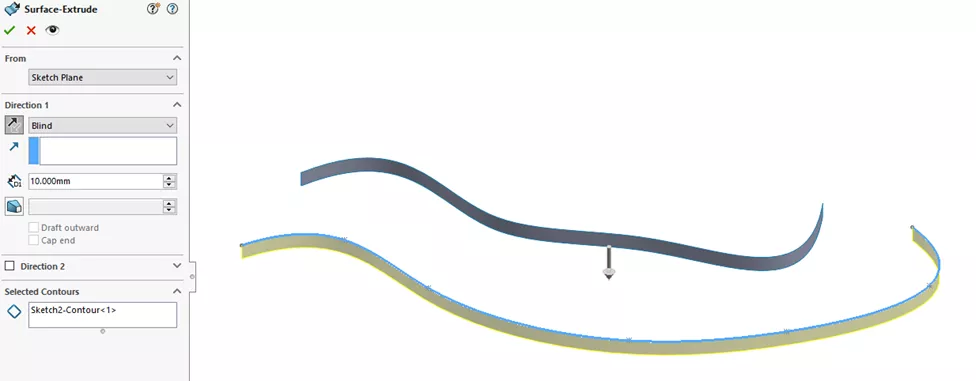

要使任意一种方法生效，我需要沿垂直于目标中心线的方向，从两条曲线分别拉伸生成曲面。两条曲线的拉伸距离必须保持一致：一个曲面 “向下” 拉伸，另一个 “向上” 拉伸。使用中面方式也可实现该效果，因为我们需要将一个曲面的顶部边线与另一个曲面的底部边线相连。（在示例中我未使用中面方式，以便更直观地展示操作逻辑。）

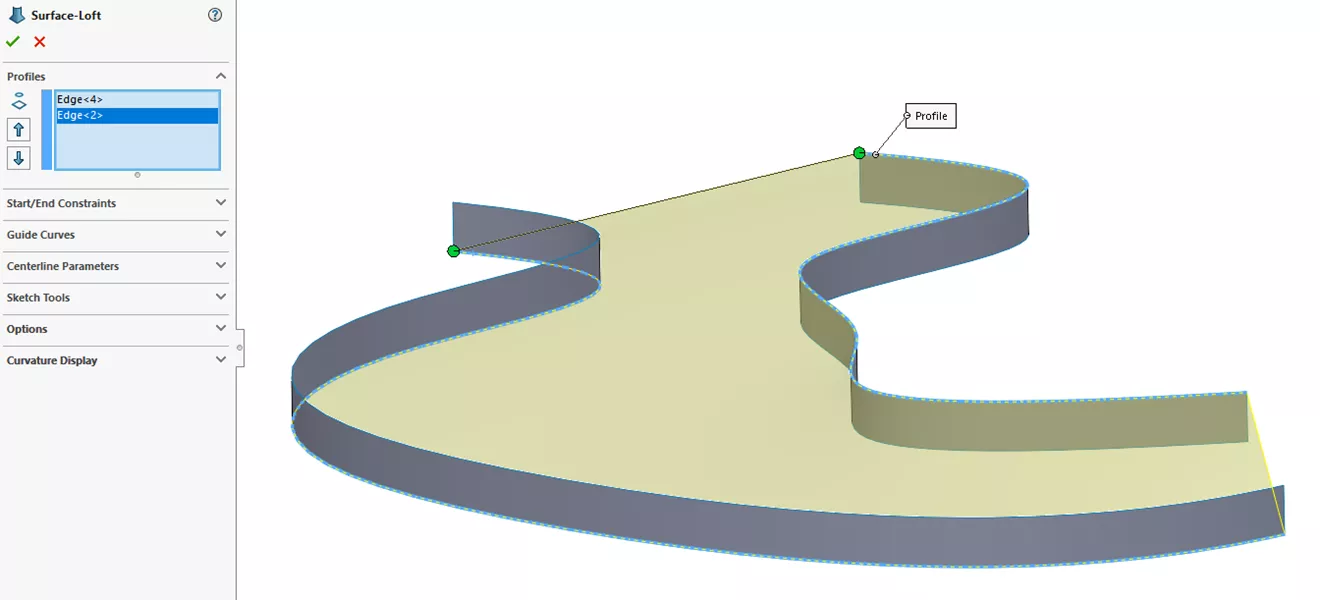

完成两个曲面的创建后，在两组曲面边线的端点之间创建放样曲面：选中一侧曲面的底部边线，再选中另一侧曲面的顶部边线即可生成。

至此，我们可以通过两种路径继续完成中心线的创建。

基于面部曲线求取中心线

首先介绍面部曲线法（操作路径：工具 > 草图工具 > 面部曲线）。

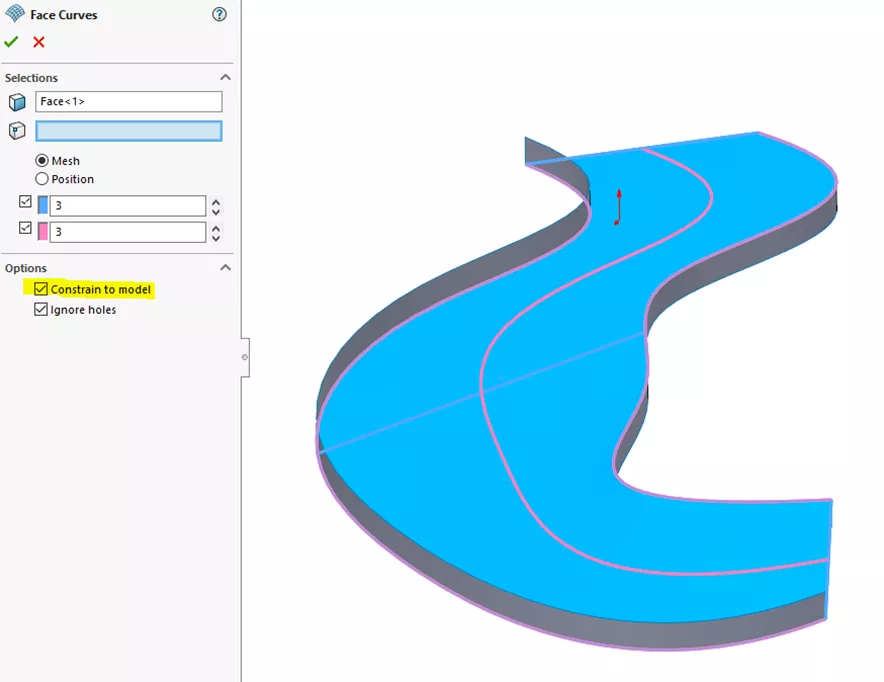

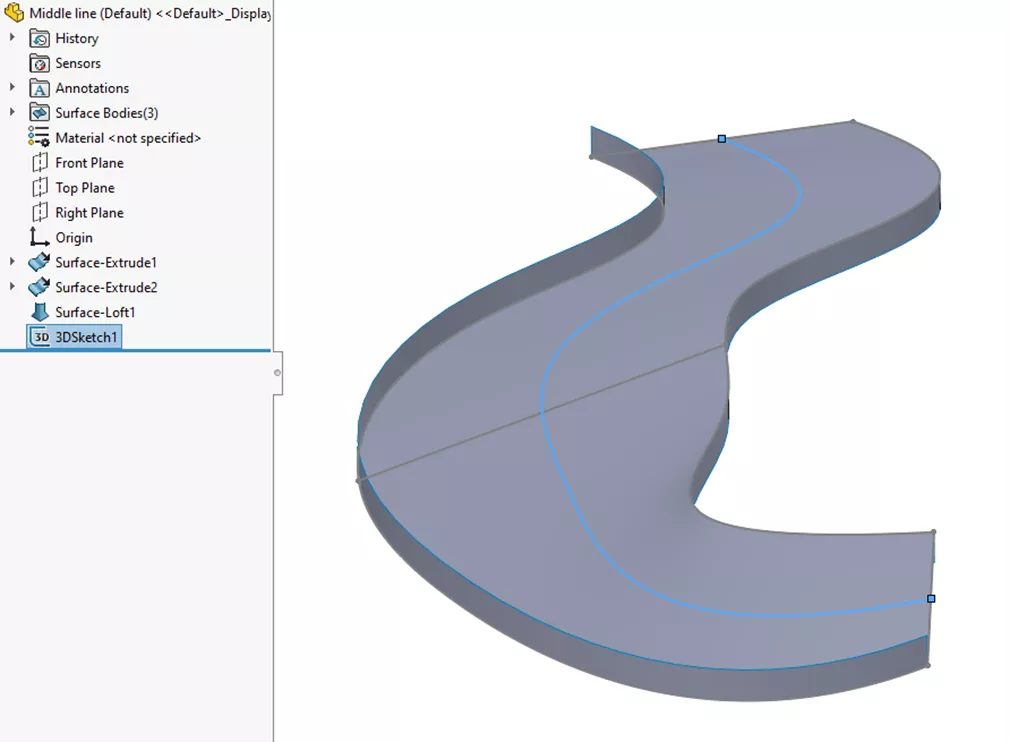

如下方操作所示，选中目标放样曲面，并将蓝色与粉色（U 向与 V 向）网格数量均设置为 3。这会在两个垂直方向上各生成三条曲线：两条对应曲面边线，外加一条居中的中心线。点击确定，即可将这些曲线生成为 3D 草图。

注意：我建议先创建一个 3D 草图，再启动面部曲线命令，这样可将所有提取的曲线整合到同一个 3D 草图中。我同时建议勾选约束到模型选项，这样当曲面发生变更时，曲线会自动同步更新。

面部曲线参数设置

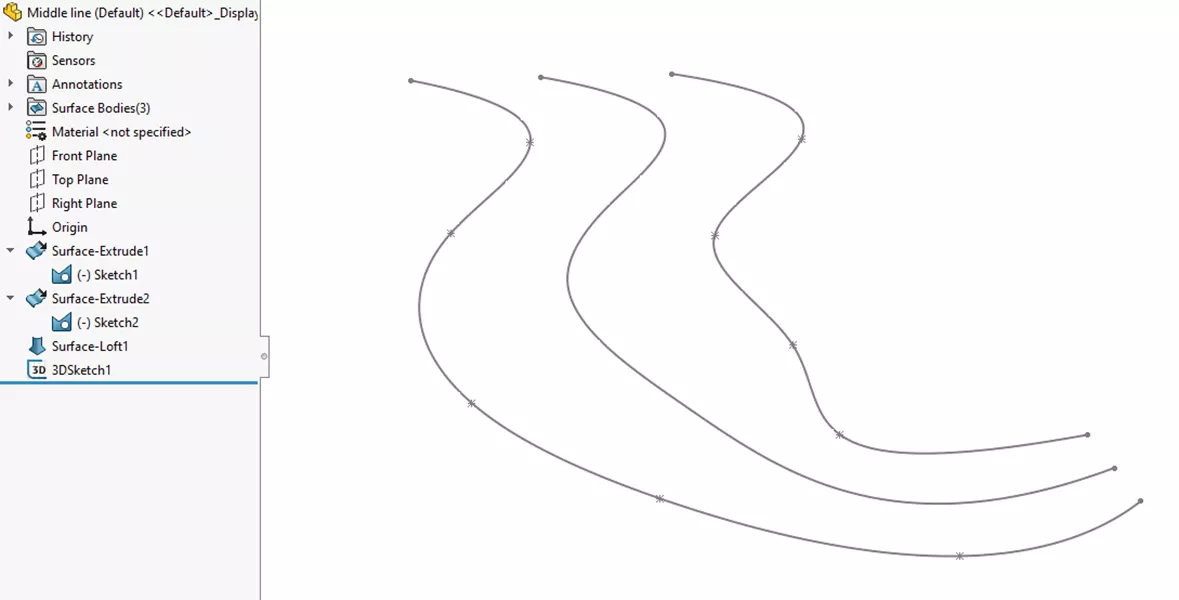

删除 3D 草图中不需要的几何元素，再将所有辅助曲面隐藏后，即可得到一条干净、可直接使用的中心线。

使用相交曲线求取中心线

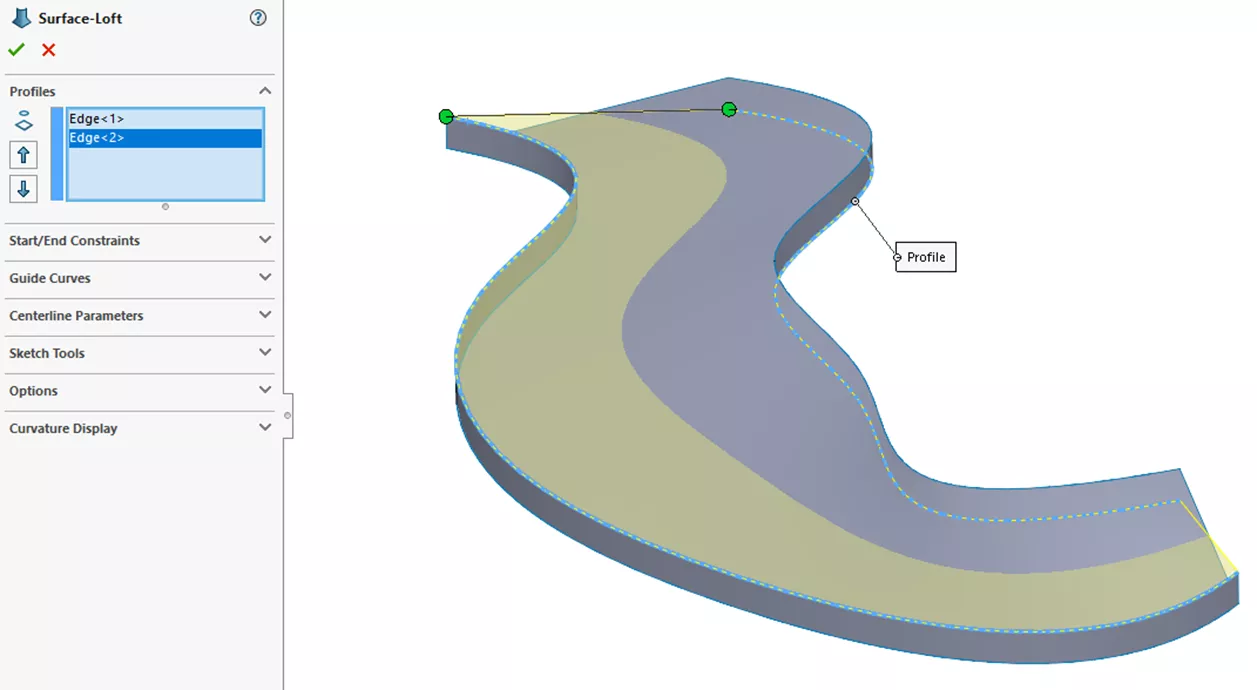

该方法需要额外创建一个曲面，与第一个放样曲面做相交运算。创建这个新曲面的步骤与上述完全一致，唯一区别是：需要选中两组拉伸曲面的对侧边线来生成第二个放样曲面。

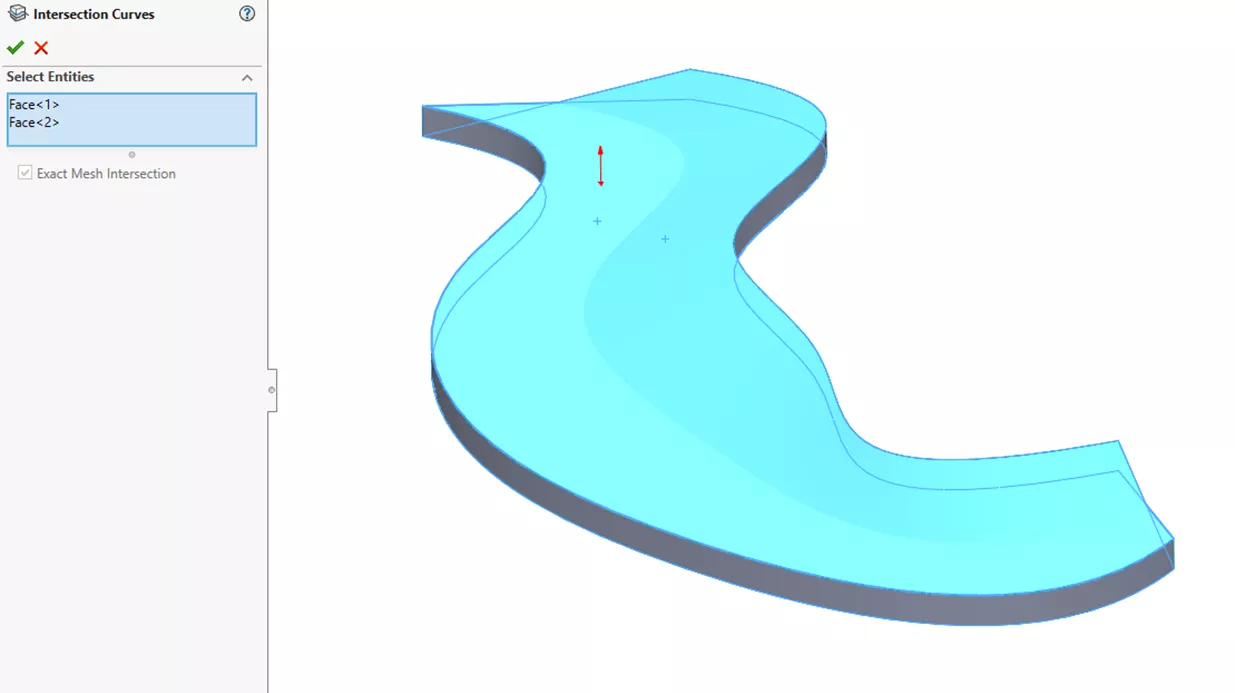

调用相交曲线功能，选中先后创建的两个放样曲面：

所选实体：面 <1>、面 < 2>

勾选精确网格相交

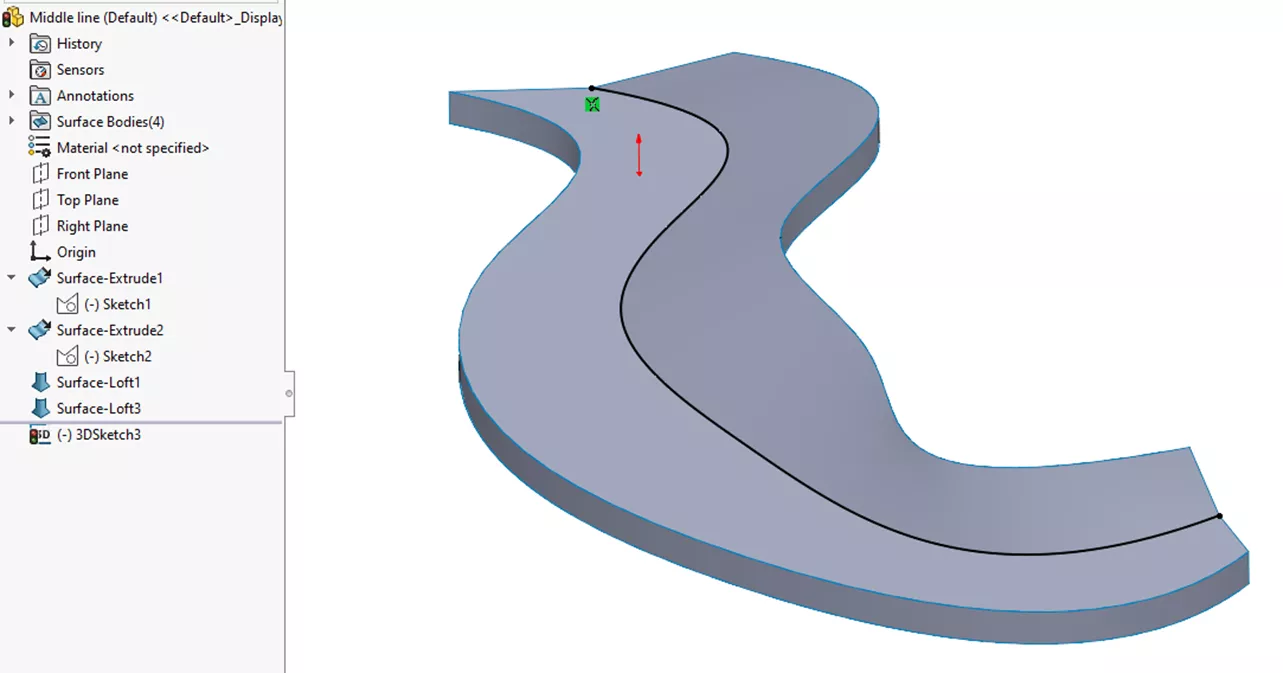

点击确定后，软件会在两个曲面的相交处生成一条 3D 草图曲线，这条曲线就是我们所需的、两条复杂曲线的中心线。

将所有辅助曲面隐藏后，即可得到干净的中心线。

希望本文能为你提供一些思路，用简单的方案实现复杂的设计需求。上述操作均基于 2D 草图完成，但同样适用于复杂的 3D 草图场景。
