SOLIDWORKS 中的人工智能 (AI) ：真相、功能与误区

如今，人工智能无处不在，似乎正在重塑每一个行业。但这对于 SOLIDWORKS 用户而言，究竟意味着什么？很多人都在讨论SOLIDWORKS AI现在怎么样？能否自动画图、能否自动修改工程图等，智诚科技ICT在这里将带你们一起解析SOLIDWORKS 中的人工智能 (AI) ：真相、功能与误区。

CAD 领域人工智能的真相

事实是，SOLIDWORKS 中的 AI 并不存在一个 “一键完成所有设计” 的魔法按钮。它的核心价值，是通过自动化重复的低价值任务、加速繁琐流程、提供实用建议，帮你更智能地工作，最终让你专注于设计中高价值的核心环节。

请把 SOLIDWORKS 中的 AI 视作你的副驾驶，而非自动驾驶仪。人工决策、对项目需求的真实理解、设计创造力依然不可或缺。AI 只是加速你迈向优质最终产品的进程。和任何 CAD 工具一样，高效运用 SOLIDWORKS 中的 AI 需要时间与练习。在 GoEngineer，我们的目标是帮你拨开宣传迷雾，真正理解 AI 如何融入你的 SOLIDWORKS 工作流。

辅助式 AI 与生成式 AI

人工智能主要分为两大类型：辅助式 AI与生成式 AI。

辅助式 AI：通过分析数据指导决策、 subtle 优化工作流、减少重复操作，不创建全新内容；算力需求低，轻量化且易运行，技术成熟且应用已久。

生成式 AI：可生成独立的输出结果（如图像、代码、视频等）；形式更亮眼、更具创造性，但算力消耗大、可靠性较低、风险更高，属于较新技术。

SOLIDWORKS 中 AI 的真实形态

如果你已使用 SOLIDWORKS 一段时间，大概率早已用过多款提升效率的高级工具，例如 SOLIDWORKS 专家工具与装配体工具。而 SOLIDWORKS 近期新增了多款辅助式与生成式 AI 工具，用于引导并自动化工作流，其中多数现已通过对话提示式 AI 虚拟助手实现。

专家工具（Xpert Tools）

Xpert工具可让新手像资深工程师一样操作，自动识别问题并引导解决方案：

草图专家（SketchXpert）：解决草图冲突、过定义问题。

界面提示：点击 “诊断” 查找草图错误的解决方案；点击 “手动修复” 列出所有错误约束。

特征专家（FeatureXpert）：重新排序特征以确保特征可正常生成。

界面提示：选择特征专家尝试修复高亮错误；重建时显示错误 / 警告。

拔模专家（DraftXpert）：简化中性面拔模的创建与编辑。

支持添加、更改拔模面，执行拔模分析，自动上色区分正 / 负拔模。

圆角专家（FilletXpert）：管理多个圆角，批量调整圆角尺寸。

支持添加、更改、移除圆角，按尺寸排序现有圆角。

配合专家（MateXpert）：修复装配体配合冲突。

界面提示：使用工具排查问题；上述配合子集可复现配合失败问题。

尺寸专家（DimXpert）：为基于模型的定义（MBD）与工程图自动完成几何尺寸与公差（GD&T）标注。

装配体工具

装配体工具通过识别几何特征、自动应用逻辑配合或插入零件，实现装配任务自动化：

自动修复配合（Auto Repair Mates）：自动修复缺失的配合参考，解决零件替换导致的配合错误。

智能配合（SmartMates）：按住 Alt 键拖拽零件时，自动应用逻辑配合。

智能紧固件（Smart Fasteners）：基于孔几何，从 Toolbox 中自动插入并配合适配紧固件。

智能组件（Smart Components）：配置化构件插入时，自动带入关联构件与特征。

SOLIDWORKS 设计中的 AI

SOLIDWORKS 2025 推出了多项全新 AI 功能，2026 版本持续优化现有工具，并新增更多 AI 能力：

Auto Repair Mates：会自动修复缺失的对接参考，以解决因更换部件引起的接对错误。

选择加速器：在创建修角和倒角时，会根据零件几何形状建议额外边缘的选项。

紧固件识别：AI 可识别非 Toolbox 零件中的螺母、螺栓、垫圈，插入时自动应用智能配合。

系统选项路径：系统选项 > 装配体 > 插入组件时使用 AI 紧固件识别创建智能配合。

命令预测器（测试版）：基于当前操作会话，预判你下一步要使用的 SOLIDWORKS 命令，提供对应工具快捷方式。

上下文助手（测试版）：提供实时操作技巧与建议，提升操作效率。

阵列助手：提示使用驱动组件阵列，减少配合数量，自动适配设计变更。

图片转草图（测试版）：通过 AI 将草图图片转换为可编辑的草图实体。

云端连接版 SOLIDWORKS 设计中的 AI

AURA（奥拉）、LEO（里奥）、MARIE（玛丽） 是 AI 虚拟助手（测试版），为 SOLIDWORKS 提供多项 AI 能力，也是下一代 AI 驱动功能的核心基础：

AURA：整合知识与洞察；

LEO：执行故障排查、设计与仿真辅助指令；

MARIE（即将上线）：为设计流程提供科学与材料依据。

SOLIDWORKS 实验室（测试版）- AI 实验室

SOLIDWORKS 智能答疑（测试版）：基于官方认证文档解答 SOLIDWORKS 问题，区别于公共 AI 助手。

示例提问：如何修复过定义草图并诊断冲突约束？

错误诊断（测试版）：提供 AI 驱动的根因分析，清晰指导错误解决。

界面错误提示示例：

警告：基准面 4 无法找到面或基准面；

错误：旋转基体草图开放、自相交或与中心线相交；

错误：拉伸基体 2 在单实体环境创建，无法变更为多实体；

警告：阵列 1 的定义边、轴或尺寸已不存在，需编辑阵列重选。

装配体结构设计（测试版）：生成带空文件的装配体结构，迭代优化后再生成 SOLIDWORKS 装配体与零件文件。

示例：生成山地车装配体结构。

工程图创建（测试版）：通过 AI 虚拟助手 LEO 定义模板、规范、标准，预览并优化后快速生成工程图；生成的工程图为初始版本，需审核与进一步编辑。

材料外观分配（Beta）智能地建议并应用材料外观/颜色给装配中的零件。

装配性能分析（Beta）通过提供具体指标和建议，提供如何提升装配性能的见解。

变更影响分析（Beta）在设计变更前揭示哪些部件、装配体及下游依赖关系会受到影响。

Model Insights（测试版）在不打开3DEXPERIENCE的PDM系统文件时，即可显示相关的PLM元数据（如修订、成熟度状态、相关文件等）。

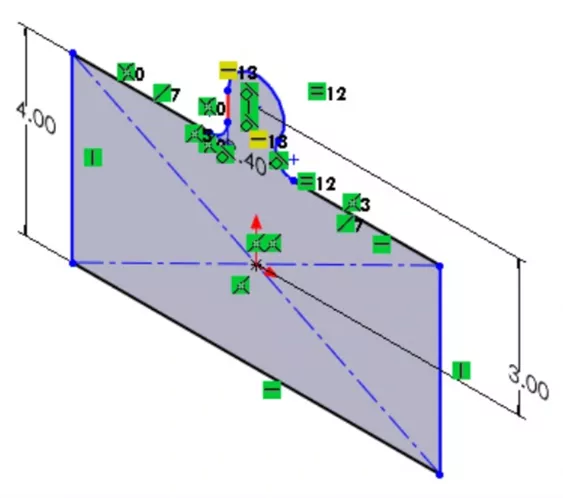

Sketch Doctor（测试版）分析正在进行的草图问题，并提供解决方案的指导和行动。

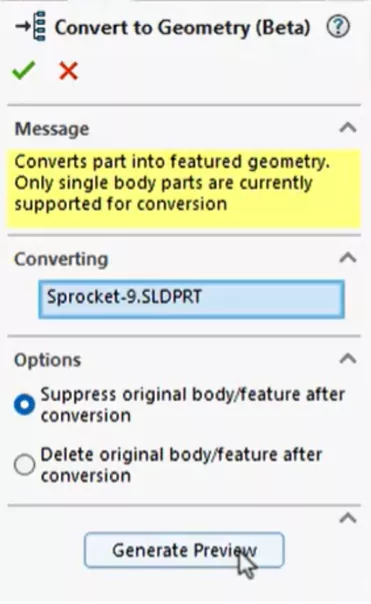

特征生成器（Beta）将BREP模型（STEP和IGES）转换为完整的基于特征的组件，使其无需从头重建即可修改。

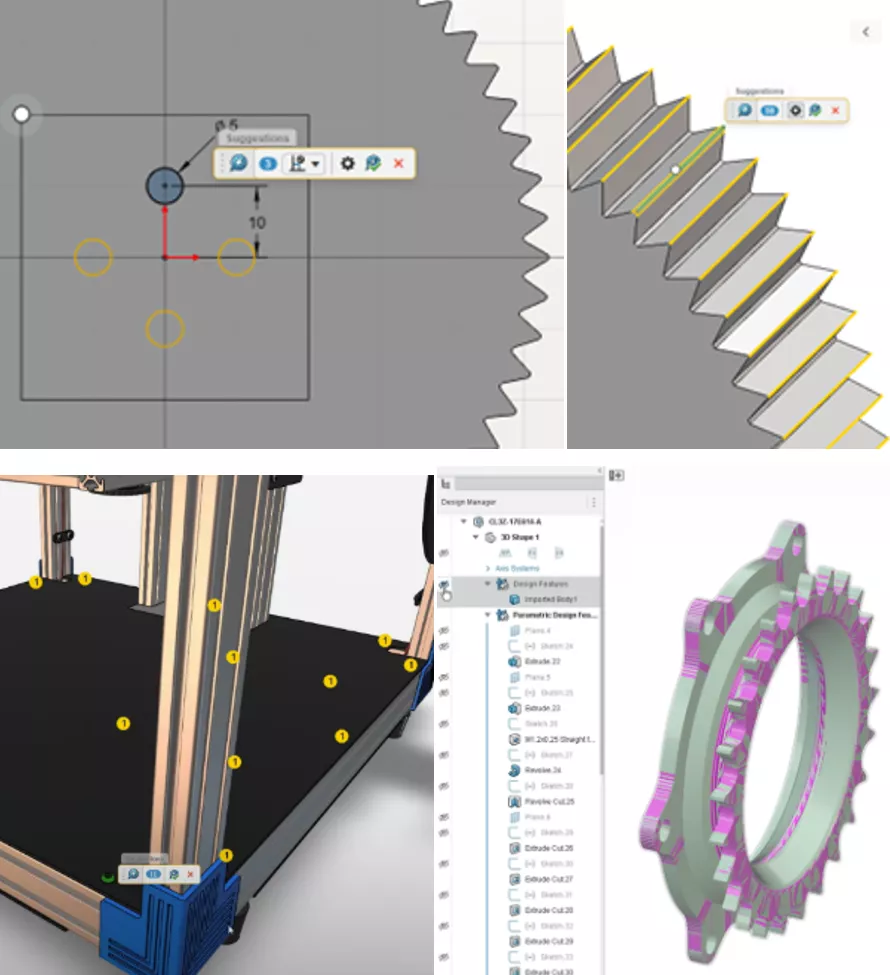

云端 SOLIDWORKS xDesign 中的 AI

设计助手提供实时建议与自动化操作，覆盖草图、选择、配合环节（该功能专属云端 xDesign，不适用本地 SOLIDWORKS Design，可体现 SOLIDWORKS 生态的 AI 能力）：

选择助手：基于设计意图，AI 预判下一步需选择的边、面或实体。

草图助手：AI 分析草图实体，建议补充实例并自动添加尺寸与约束。

配合助手：装配体插入组件时，AI 建议复制配合位置。

边界表示转参数化 CAD（测试版）：将导入的无历史记录 CAD 文件，转换为可编辑的参数化 CAD 文件。

虽然这些工具是针对基于云的SOLIDWORKS xDesign而非SOLIDWORKS Design的，但它们展示了SOLIDWORKS生态系统中存在的其他AI能力。

常见顾虑

安全性与网络连接：部分 AI 工具可在 SOLIDWORKS 本地运行，另一部分依赖生成式 AI 需通过 3DEXPERIENCE 平台访问云端。生成式 AI 基于神经网络，算力需求更高（需创建内容而非仅分析数据）。若需符合国际武器贸易条例（ITAR）或类似合规要求，需区分本地与云端工具。

成本与访问权限：所有 SOLIDWORKS 专家工具、装配体工具、紧固件识别、命令预测器、上下文助手、图片转草图均可本地运行；虚拟助手（AURA、LEO、MARIE）需访问 3DEXPERIENCE 平台，新购 SOLIDWORKS 授权均包含该权限。

使用与开发状态：SOLIDWORKS 中多数 AI 工具仍处于测试版，可正常使用，但需注意其仍在迭代优化，功能与配套文档可能有限。我们期待这些工具成熟并成为日常工作流的一部分。

培训与落地：若需深入掌握这些工具的用法，或全面提升 SOLIDWORKS 操作效率，GoEngineer 提供应用指导课程、培训课程与个性化指导，助力团队充分利用现有功能。

立即体验：工程图创建（测试版）

你可亲自体验工程图创建（测试版）功能：

更新至最新版 SOLIDWORKS 2026，并从软件内登录 3DEXPERIENCE 平台；

打开 SOLIDWORKS 实验室（测试版）选项卡，选择工程图创建（测试版）；

与 LEO 对话设置参数，预览、生成并打开工程图。

该功能会自动完成大部分基础设置，节省大量时间，为工程图提供优质起点。

SOLIDWORKS 人工智能的未来

未来的功能更值得期待，SOLIDWORKS AI 虚拟助手的推出只是开端，即将上线的功能包括：

1、装配体性能分析

2、设计检查与修改

3、图片转网格

4、文本转 CAD + 仿真工作流

最终，行业新的挑战将是编写高质量设计的提示词。但明确的是：CAD 设计永远无法完全自动化。AI 可自动化部分设置与设计流程，但永远无法替代真实工程师的知识、经验与创造力，只会作为助手提升工程师的工作效率。

仅依赖 AI 进行设计不仅不切实际，更存在风险 —— 非但无法节省时间，还可能引发大量返工、合规问题，最终导致产品召回。归根结底，设计责任与风险仍由专业工程师承担。AI 能做的，是处理繁琐的设置工作、提供便捷快捷方式，为工程师抢占设计先机。

开启探索之旅

若你已运行最新版 SOLIDWORKS，并连接至 3DEXPERIENCE 平台，即可直接使用这些 AI 工具。

保持领先的方法：

1、更新SOLIDWORKS至最新版本与最新服务包；

2、启用 3DEXPERIENCE 云端平台连接；

3、持续关注全年测试版工具更新；

4、咨询智诚科技ICT 电话：400-886-6353，充分发挥现有功能的价值。

SOLIDWORKS 中的 AI 是设计师与工程师的得力助手，而非替代者。它通过自动化繁琐的常规工作，让你专注于更核心的设计挑战。
