如何在SOLIDWORKS中隐藏和显示基准面？

草图是许多SOLIDWORKS特征（包括拉伸、切除和放样）的基础轮廓定义。为了构建特征的基础，SOLIDWORKS需要一个平面草图基准面来在三维空间中定位草图几何体。

这些基准面可以是主基准面、参考基准面，或现有实体上的平面或面。考虑到您可能使用或创建的众多基准面，掌握如何在SOLIDWORKS中隐藏和显示基准面至关重要。

SOLIDWORKS中的基准面类型

通常，SOLIDWORKS中使用两类基准面：主基准面和用户创建的参考基准面。

每个零件和装配体均以三个主基准面开始，默认命名为前视基准面（Front）、上视基准面（Top）和右视基准面（Right）。根据您的模板设置，它们可能具有不同名称，或可能可见/不可见。

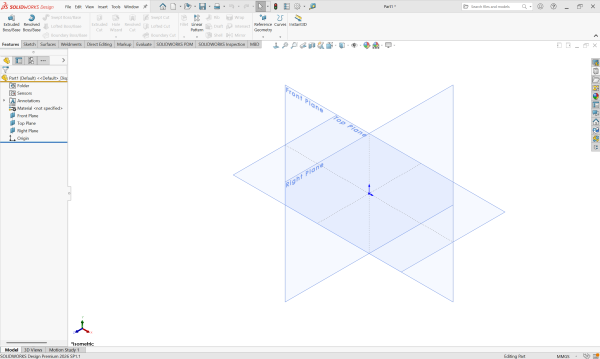

三个主SOLIDWORKS基准面

参考基准面需手动添加或通过阵列功能创建。根据添加时的选择，可调整其插入方式。

如何在SOLIDWORKS中隐藏和显示基准面

SOLIDWORKS提供多种方法隐藏或显示基准面。您可选择最熟悉的方式操作。

头部工具栏（Heads Up Toolbar）

新建零件时，主基准面在设计树中可见，但在图形区域中隐藏。头部工具栏显示在图形窗口顶部，包含用于切换设计中各部分可见性的命令。

SOLIDWORKS头部工具栏

直接点击眼睛图标可切换图形窗口中所有视觉实体的隐藏/显示状态。眼睛图标旁的下拉菜单可精细控制基准面、草图、点等元素的可见性。

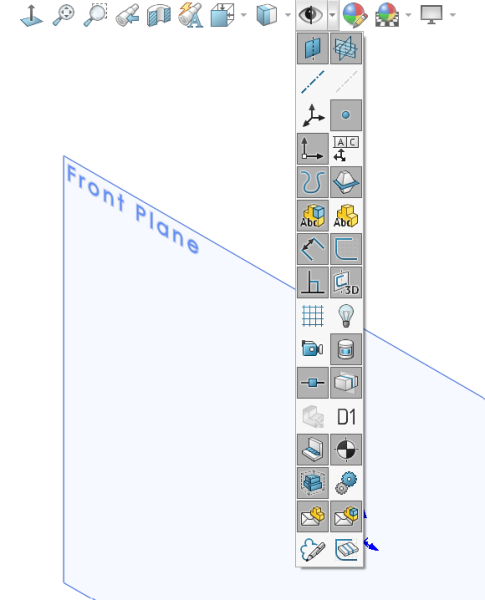

展开的眼睛图标显示可见性选项

通过此下拉菜单可隐藏和显示SOLIDWORKS基准面。这些命令不会删除或压缩基准面，仅切换其可见性。

上下文工具栏（In-Context Toolbar）

当左键单击特征或面时，上下文工具栏会显示在鼠标指针附近。该工具栏会预测常用命令并显示。

选中基准面后，上下文菜单中的眼睛图标可隐藏或显示所选对象。操作时需先从FeatureManager设计树中选择基准面，再点击上下文菜单中的眼睛图标。

右键菜单

另一处可切换基准面可见性的位置是右键菜单。右键单击基准面后，菜单顶部会出现类似的眼睛图标。根据当前状态选择此图标将隐藏或显示该基准面。

FeatureManager设计树

展开SOLIDWORKS FeatureManager设计树后，可访问常用视图工具，包括显示模式、外观和可见性。

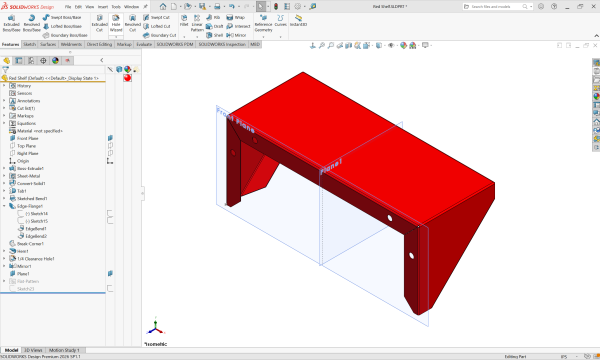

通过SOLIDWORKS FeatureManager设计树隐藏基准面

点击可见性列中的基准面图标，即可切换基准面的可见状态。

Q键

SOLIDWORKS 2022新增的Q键可快速切换参考几何体（特指基准面、原点和坐标系）在零件和装配体中的可见性。这一快捷方式避免了右键单击或遍历冗长FeatureManager设计树的操作。

更多SOLIDWORKS效率技巧

掌握如何隐藏和显示SOLIDWORKS基准面仅是提升建模效率的初步操作。鉴于存在多种切换基准面可见性的方法，理解何种方式最契合您的工作流程与需求至关重要。
