用SOLIDWORKS设计的3D打印双显示器延长杆

我近期完成了汉氏光环双显示器增高架的设计，用来搭配个人家用办公桌面。但随之而来的问题是：如何用小型 3D 打印机打印这款大件模型？本篇博客将详细讲解我把大型模型拆分为 8 个小型零部件的完整操作流程。

双显示器增高架 CAD 设计

该模型总长度超过 30 英寸，而我的 3D 打印机有效成型空间仅约 10 英寸 ×10 英寸 ×10 英寸，显然无法一次性整体打印。不过经过合理规划，完全可以实现拆分打印。

我首先在 SOLIDWORKS 的上视基准面绘制草图，按照 3D 打印机成型底板的尺寸绘制多个矩形轮廓。

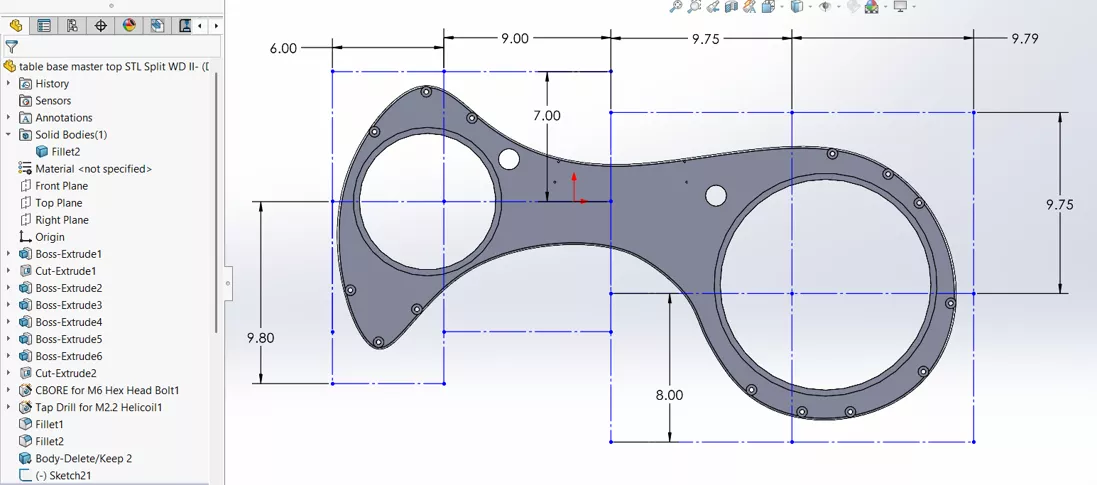

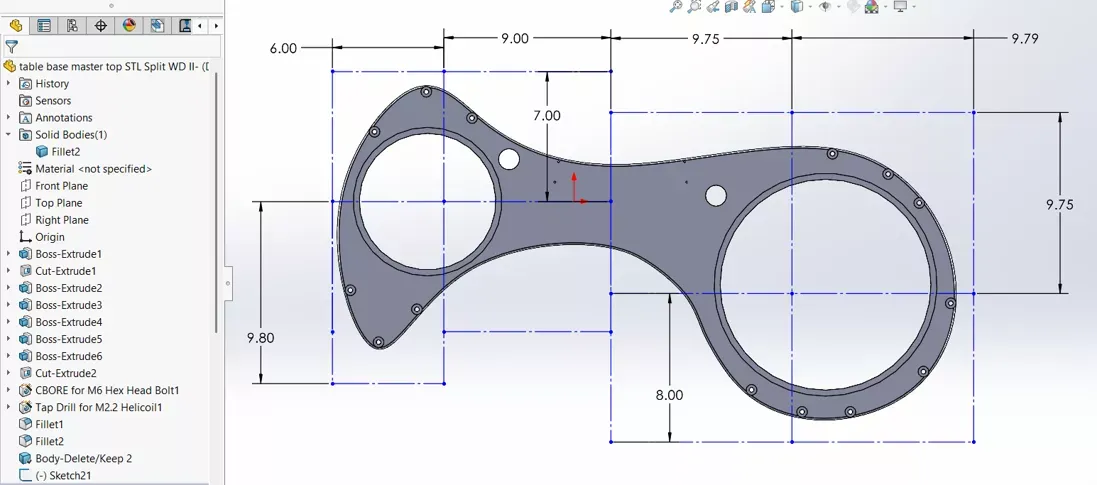

依据 3D 打印机成型底板尺寸绘制的 SOLIDWORKS 设计草图

本次绘制的轮廓尺寸均控制在 9.8 英寸以内，预留出后续连接结构的设计空间。

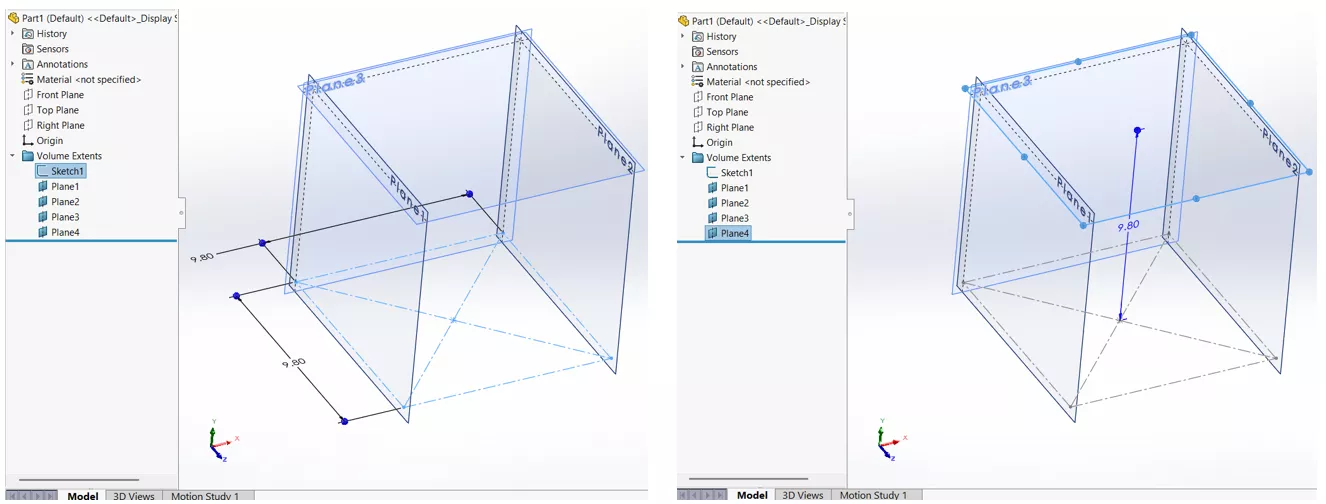

SOLIDWORKS 中模拟 3D 打印机成型空间

这份布局草图仅用于规划模型拆分位置，因此特意设置为欠定义草图，方便后续自由调整轮廓位置。

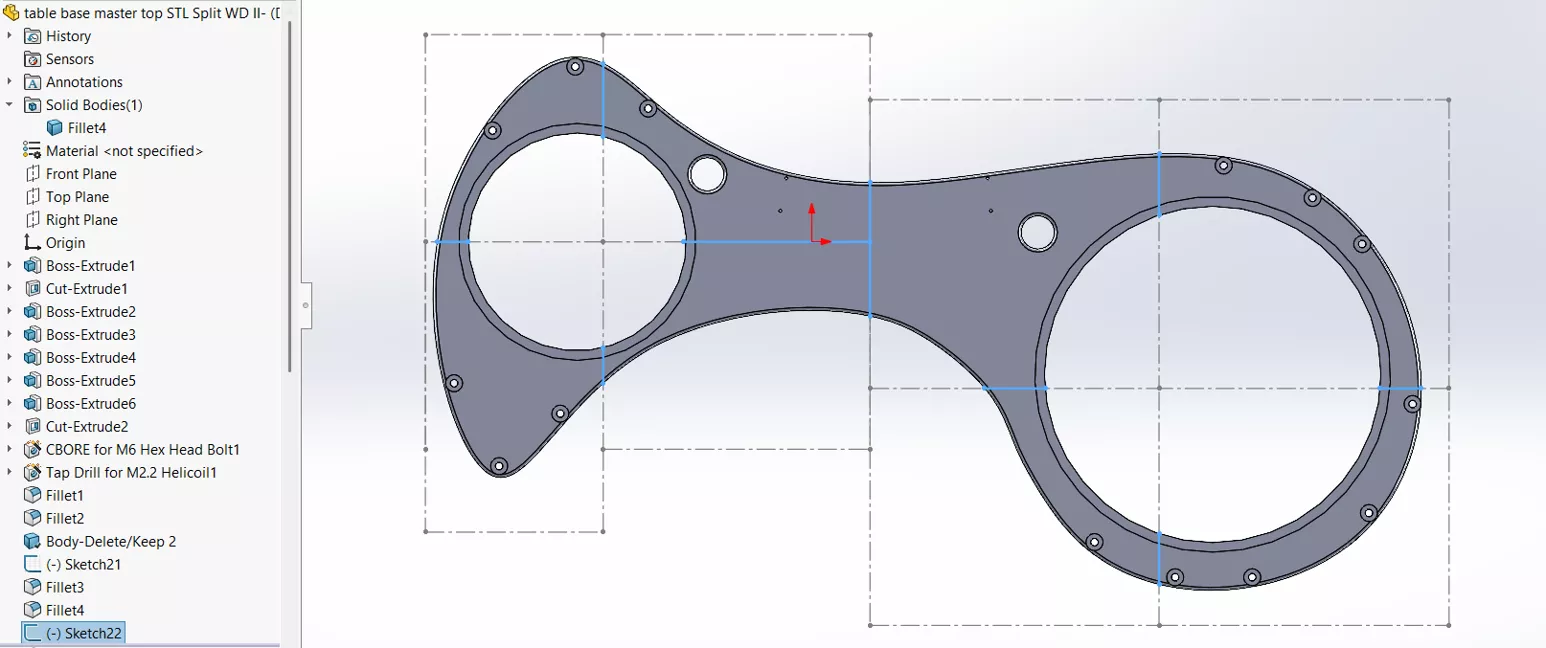

SOLIDWORKS 欠定义草图界面

布局位置确定后，接下来将模型拆分为 8 个独立实体。本次使用软件的分割特征完成操作。分割功能的路径为：插入 > 特征 > 分割；对于不易查找的命令，也可以使用命令搜索栏（按下 S 键后输入命令名称）快速调取。

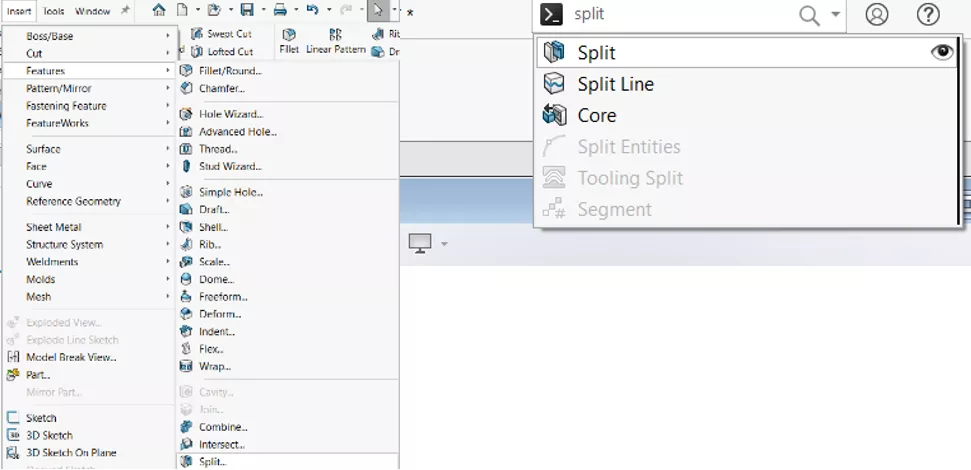

SOLIDWORKS 分割功能的多种调用方式

分割功能功能强大，本次仅使用基础用法，将单一模型转换为多实体零件。我选中布局草图作为修剪工具，随后点击切除零件按钮。如下图所示，模型最终被分割为 8 个独立实体。

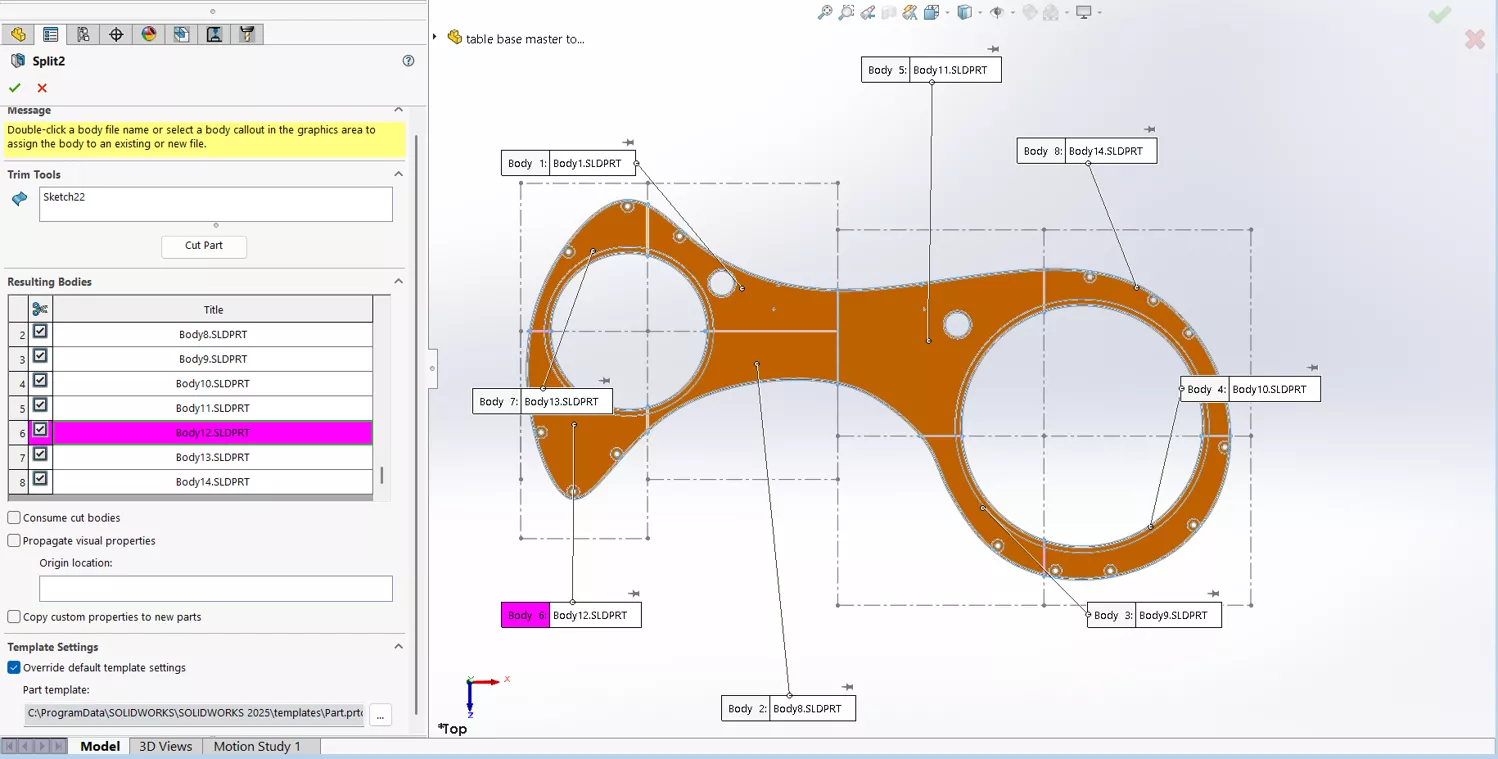

SOLIDWORKS 分割特征及修剪工具设置界面

推荐阅读文章：《详解 SOLIDWORKS 分割命令与生成实体》

操作完成后，实体文件夹内生成 8 个独立实体，每个实体均可单独编辑修改。

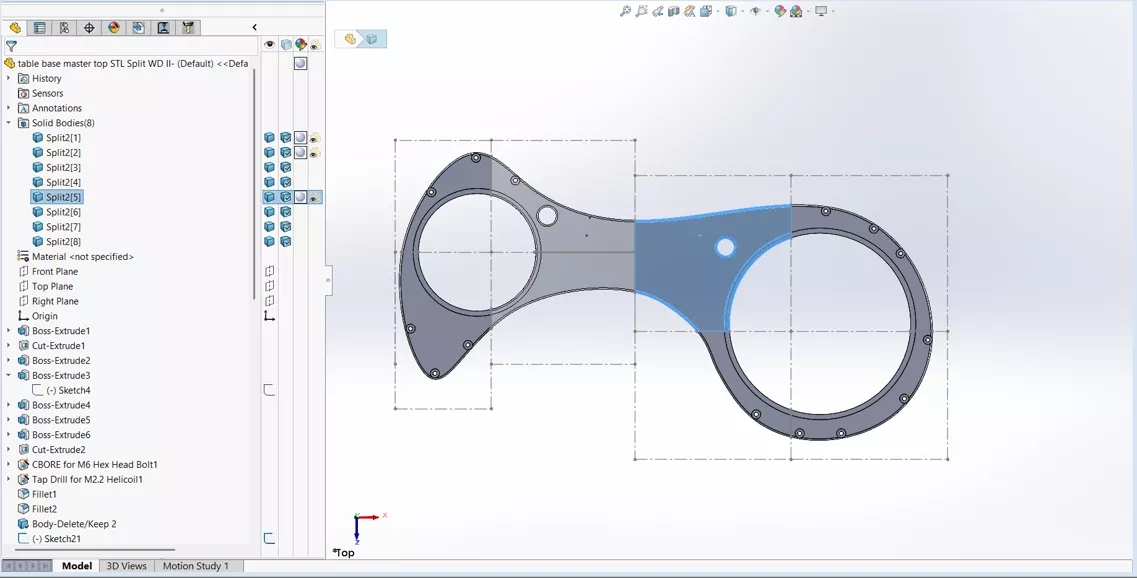

SOLIDWORKS 实体文件夹界面

为实现打印件装配拼接，我设计了连接结构：采用长度 0.5 英寸、直径 0.375 英寸的圆形定位柱。为保证装配紧密，对应的装配孔孔径放大 0.005 英寸做间隙配合。

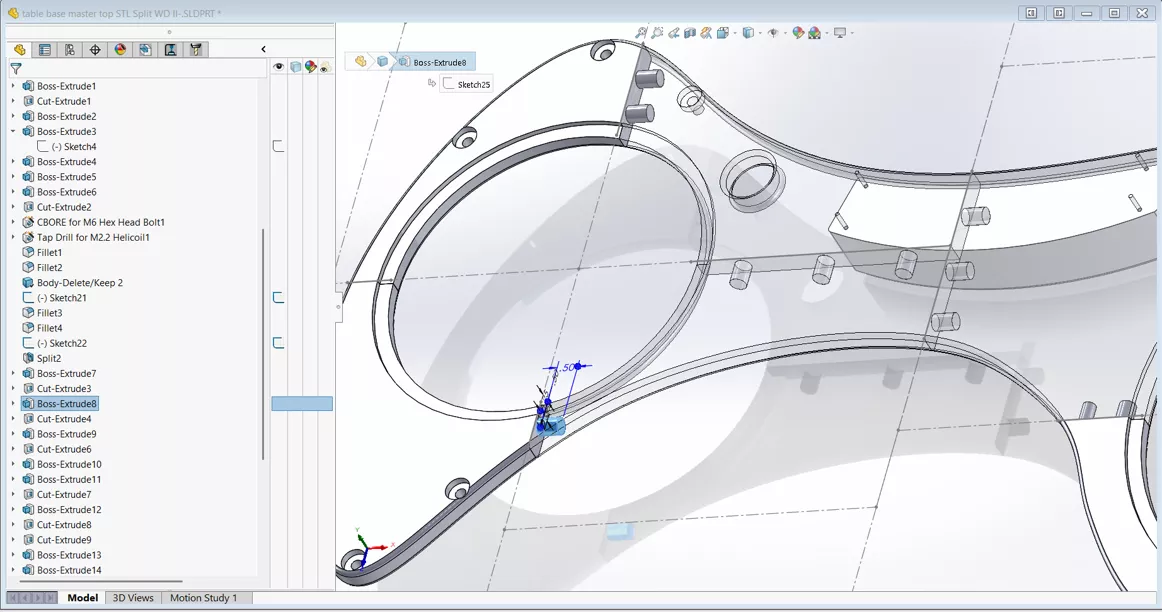

汉氏光环双显示器增高架 SOLIDWORKS 模型

所有 3D 打印零部件装配顺畅，我还搭配亚克力圆片封堵了预留孔洞。

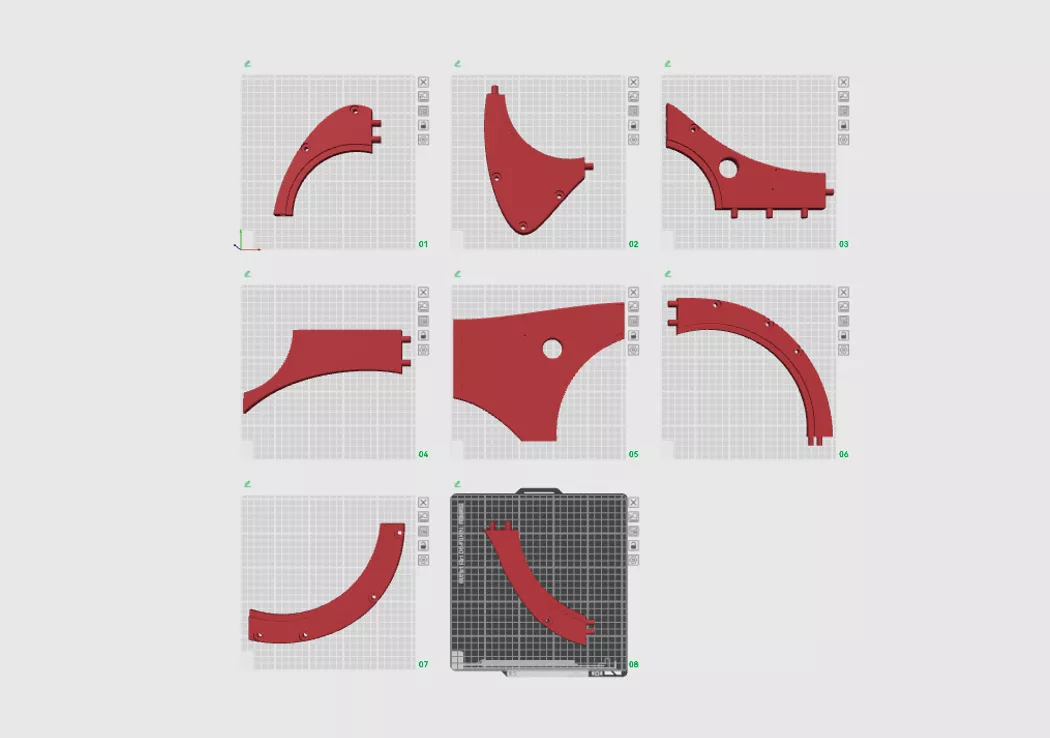

拆分完成的 8 个显示器增高架 3D 打印件

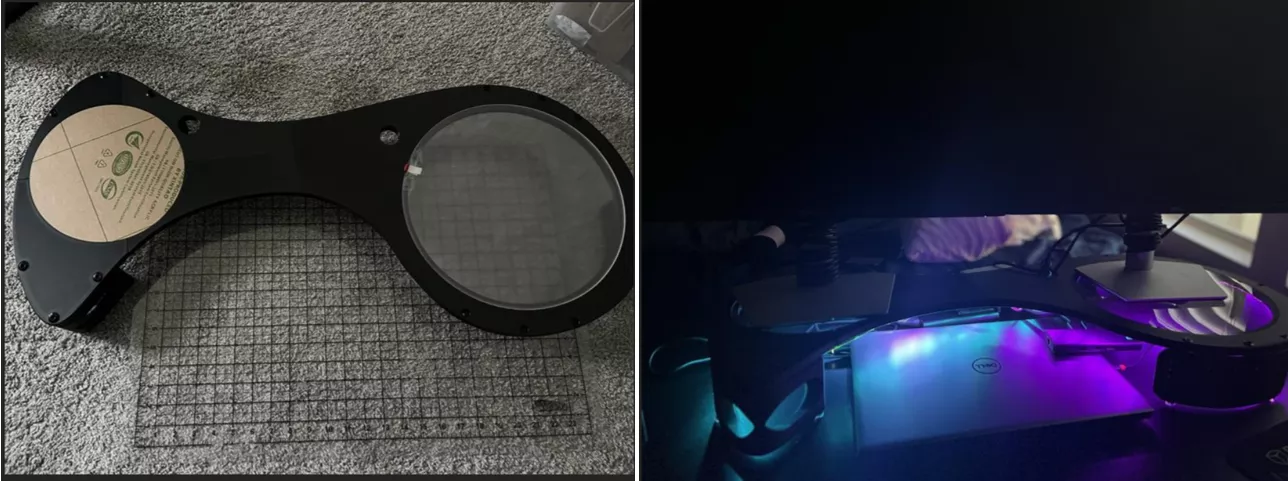

组装完成的 3D 打印双显示器增高架成品

如果您喜欢这款作品，可以下载模型自行打印使用。
