SOLIDWORKS 工程图链接注释使用教程

在 SOLIDWORKS 中通过链接注释将工程图标注直接关联自定义属性，可实现模型数据变更时工程图自动同步更新

SOLIDWORKS 链接注释是什么

链接注释是一类工程图标注，其显示文本由属性值驱动，而非人工手动输入文字。

可供调用的属性来源分为三类：

• 工程图文档自身属性

• 被引用的零件或装配体模型属性

• 工程视图内引用的模型属性

将注释关联自定义属性的作用

在 SOLIDWORKS 中，保证工程图数据准确统一至关重要，但人工录入件号、材料、版本号等信息会产生大量重复工作，且极易出现录入错误。

将注释关联至 SOLIDWORKS 自定义属性

注释与属性关联可解决效率与精度层面最常见的问题：重复录入数据。相同信息仅需在自定义属性中定义一次，即可在所有位置复用。

核心优势如下：

数据统一：所有引用位置读取同一属性值，避免信息不一致；

自动更新：模型端修改参数后，变更会直接同步至工程图；

提升效率：省去重复文字录入与手动更新操作；

标准化出图：工程图模板可自动填充标题栏全部字段，适配所有项目。

消除重复数据录入能够精简工作流程，显著提升绘图产出效率。

自定义属性的添加方式

在零件、装配体或工程图中添加自定义属性存在多种途径，以下为三种主流高效方法：

• 在各文件的属性窗口内手动新建属性；

• 制作属性标签模板，批量录入属性以提升操作效率；

• 部署 SOLIDWORKS 产品数据管理系统，搭配绑定属性的数据卡片。

属性关联变量释义

SOLIDWORKS 提供五类变量语句写入注释，用于指定数据读取来源。

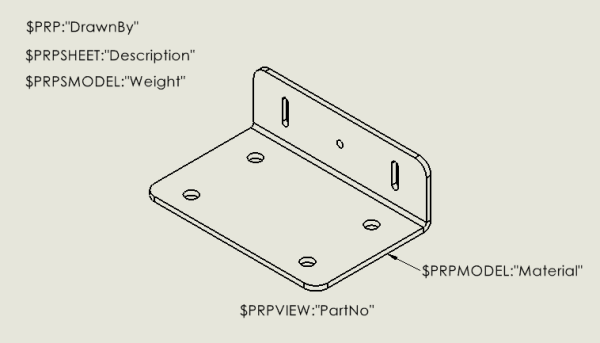

绑定自定义属性的注释

每一类变量只能读取工程图文件、装配体或零件中的属性。部分变量必须依附于工程视图，其余可直接放置在标题栏内。

$PRP：读取当前工程图自身属性，常用于标题栏；

$PRPSHEET：读取图纸属性中指定视图对应的模型属性，同样多用于标题栏；

$PRPSMODEL：创建链接时，读取手动选中的零部件或视图属性；

$PRPVIEW：读取该注释所依附视图内的模型属性，注释必须绑定视图才能生效；

$PRPMODEL：读取引线指向零部件的属性，注释需通过引线附着在零件上。

注释关联自定义属性操作步骤

实现 SOLIDWORKS 注释链接需打开工程图文件。标题栏注释一般在工程图模板内编辑，普通视图注释直接在成品工程图中操作。

1、通过命令管理器新建注释标注；

2、在注释属性管理器勾选【链接至属性】；

3、在下拉菜单选择对应的引用对象与目标属性。

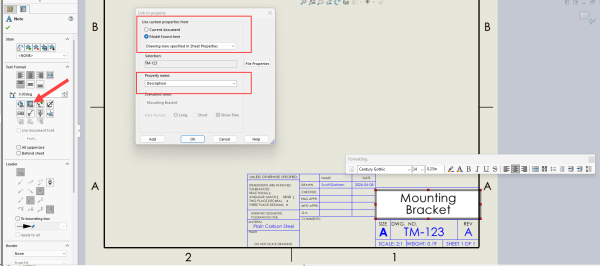

在工程图内创建链接注释

4、拖动鼠标将新建注释摆放至图纸合适位置。

标题栏关联属性操作

如需在标题栏添加链接注释，右键图纸空白处，选择【编辑图纸格式】。

读取工程图自身属性：选择【当前文档】，系统自动生成 $PRP 语句；

读取模型属性：确保图纸中已插入带有自定义属性的模型视图，选择【此处模型】以及【图纸属性指定的工程视图】，系统自动生成 $PRPSHEET 语句。

图纸属性默认调用第一张插入视图中的模型数据。

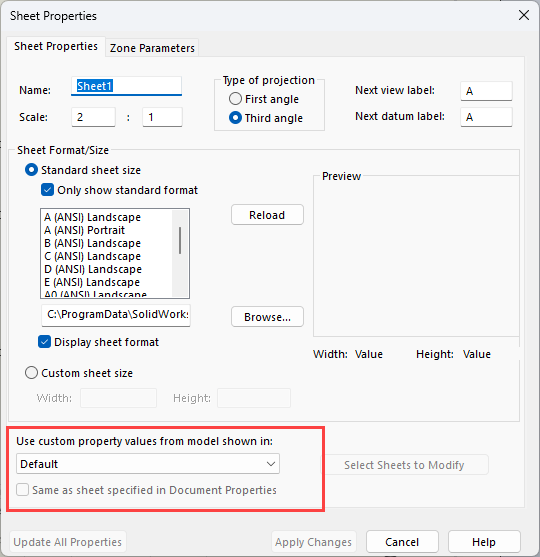

编辑图纸属性

多图纸工程图每张视图对应不同模型时，可通过文档属性切换属性读取来源，完成设置后可删除视图保存空白模板。

通用独立注释

图纸中的通用注释分为三种形式：独立注释、依附视图注释、带引线依附零部件注释。

独立注释：选择【此处模型】→【选择零部件或其他视图】，手动指定引用对象，生成 $PRPSMODEL 语句；

依附视图注释：选择【此处模型】→【当前模型视图】，读取该注释绑定视图内的模型数据，而非图纸默认视图，生成 $PRPVIEW 语句；

带引线零部件注释：选择【此处模型】→【注释附着零部件】，生成 $PRPMODEL 语句。

查看注释绑定的属性表达式

添加链接注释后图纸会直接显示属性计算后的数值，如需查看该注释绑定的原始属性语句，有两种操作方式：

执行【视图】→【隐藏 / 显示】，勾选开启【注释文本表达式】显示；

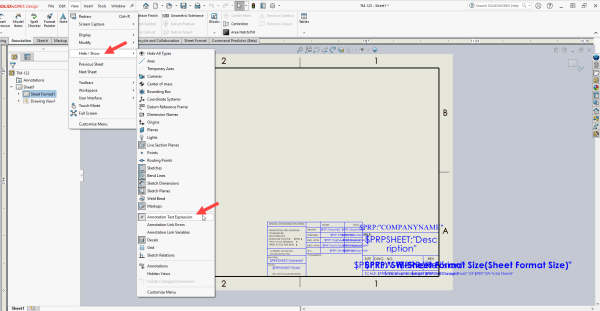

查看注释文本表达式

右键注释，打开【编辑文字】窗口，可查看并手动修改关联语句。

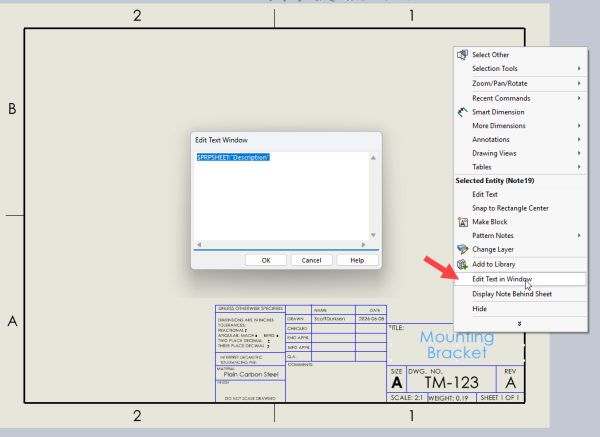

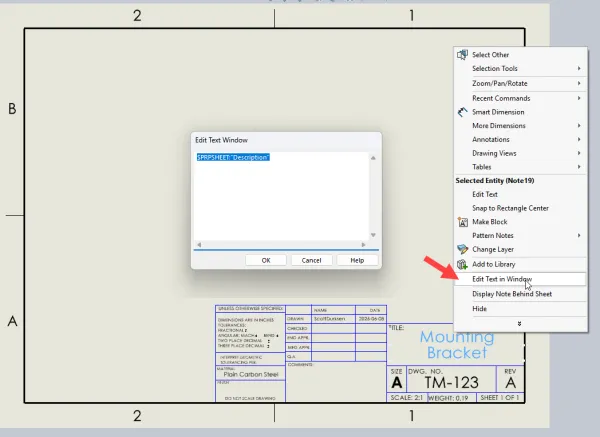

打开文字编辑窗口

常见故障排查要点

目标属性下拉列表无对应条目：检查模型或工程图内是否已创建该自定义属性；

注释显示数值错误：核对注释绑定的视图或零部件对象是否正确；

空白链接注释无法定位：开启【注释链接错误】显示标识；

熟练使用链接注释可立刻提升出图效率。
