SOLIDWORKS 多实体零件爆炸视图创建、使用与复用完整教程

在 SOLIDWORKS 中，特定场景下使用多实体零件替代装配体具备诸多优势：整机运行性能优于装配体、批量快速生成配置、钣金焊件一体化设计等。当产品只需输出物料清单且无相对运动零部件时，多实体零件尤为适用；不存在机构运动仿真需求的产品，完全可以采用多实体零件建模，无需建立装配体。

装配体爆炸视图属于常用功能（如需了解装配爆炸视图制作方法，可查阅配套博客文章），但大量 SOLIDWORKS 用户并不知晓多实体零件同样支持创建爆炸视图。本文将快速讲解多实体爆炸视图的创建方法、与装配爆炸视图的核心差异，以及如何将零件级爆炸视图复用到新建装配体中。

创建多实体零件爆炸视图

SOLIDWORKS 提供三种入口创建零件环境下的爆炸视图。和装配环境不同，命令管理器不会直接显示爆炸视图按钮。

方式一：配置树右键菜单

右键激活的配置，选择【新建爆炸视图】。

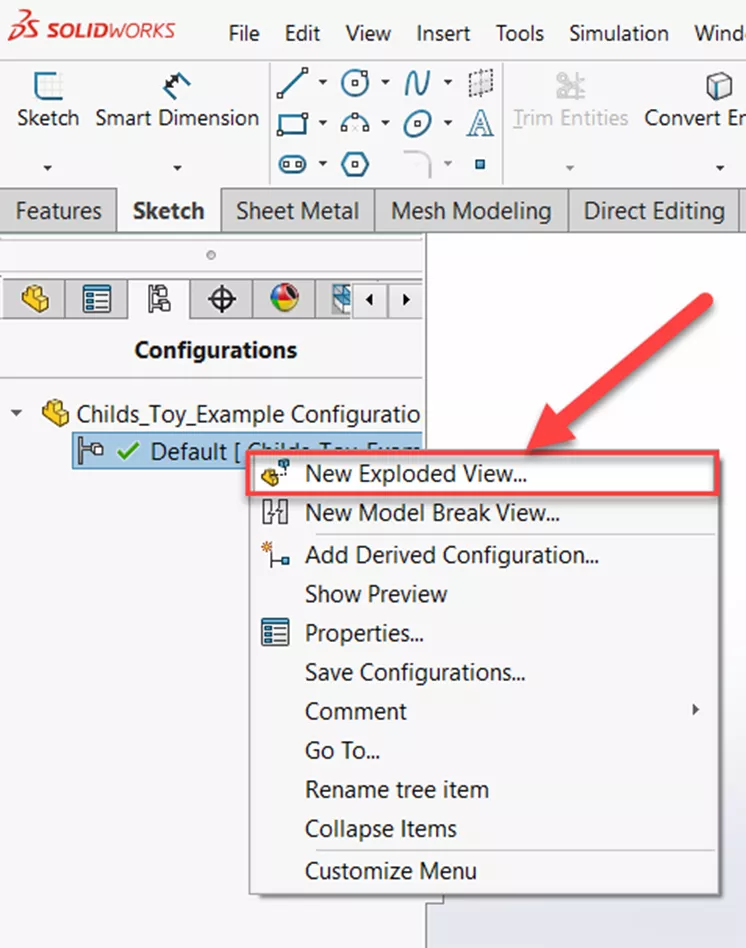

SOLIDWORKS 从激活配置新建爆炸视图界面

方式二：插入菜单栏

点击顶部【插入】菜单，选择【爆炸视图】。

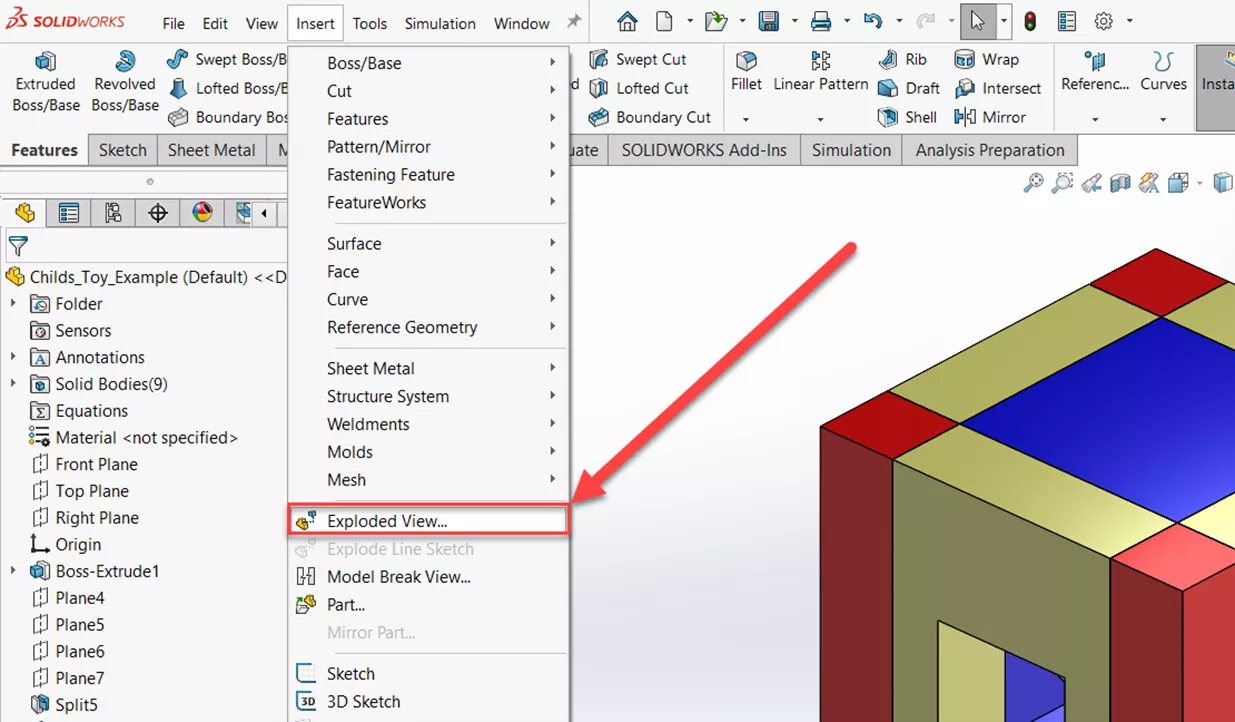

SOLIDWORKS 多实体零件插入爆炸视图菜单入口

方式三：命令搜索框

在软件顶部命令搜索栏输入 “爆炸视图” 调取命令。

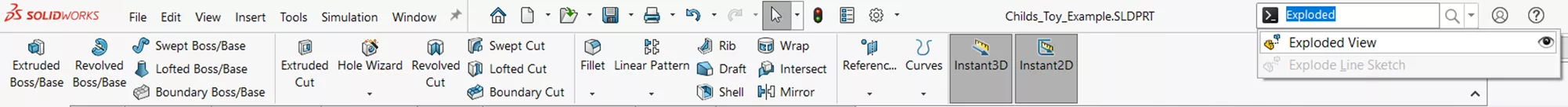

SOLIDWORKS 命令搜索栏查找爆炸视图命令

首次创建爆炸视图时，软件会自动在默认配置下生成衍生配置。采用衍生配置的优势在于：无需压缩特征、修改尺寸参数；后续对实体或零件本体的全部修改，会同步联动至衍生爆炸视图。

爆炸视图命令操作说明

启动爆炸视图命令后，属性管理器会弹出和装配爆炸视图风格相近的操作界面，用于添加多组爆炸步骤。

操作方法：按住 Ctrl 键单选或框选多个实体，拖动界面橙色坐标轴箭头沿 XYZ 三轴偏移；左侧属性管理器【设置】面板可单独修改每组实体的偏移方向与距离。

SOLIDWORKS 多实体零件爆炸视图操作界面

【选项】面板内置【自动均匀间距】功能，一键让多组实体保持统一分离间距，操作直观高效。每组偏移设置点击【应用】后存入爆炸步骤列表，列表内可随时修改、删除任意步骤。全部爆炸步骤设置完成后，点击绿色对勾保存，该爆炸视图存储在专属爆炸配置下；右键点击生成的 “爆炸视图 1” 可一键切换显示 / 隐藏爆炸状态。

爆炸引导线

多实体零件添加爆炸引导线的操作逻辑与装配体完全一致。爆炸引导线命令同样有两种调取方式：【插入】菜单栏、顶部命令搜索栏。

启动【引导线】工具，在图形区依次点击需要连线的实体；全部引导线绘制完成后点击绿色对勾退出命令。引导线工具面板支持反转线段走向、切换正交线型。

注意：多实体零件环境不支持装配体自带的智能爆炸引导线功能。

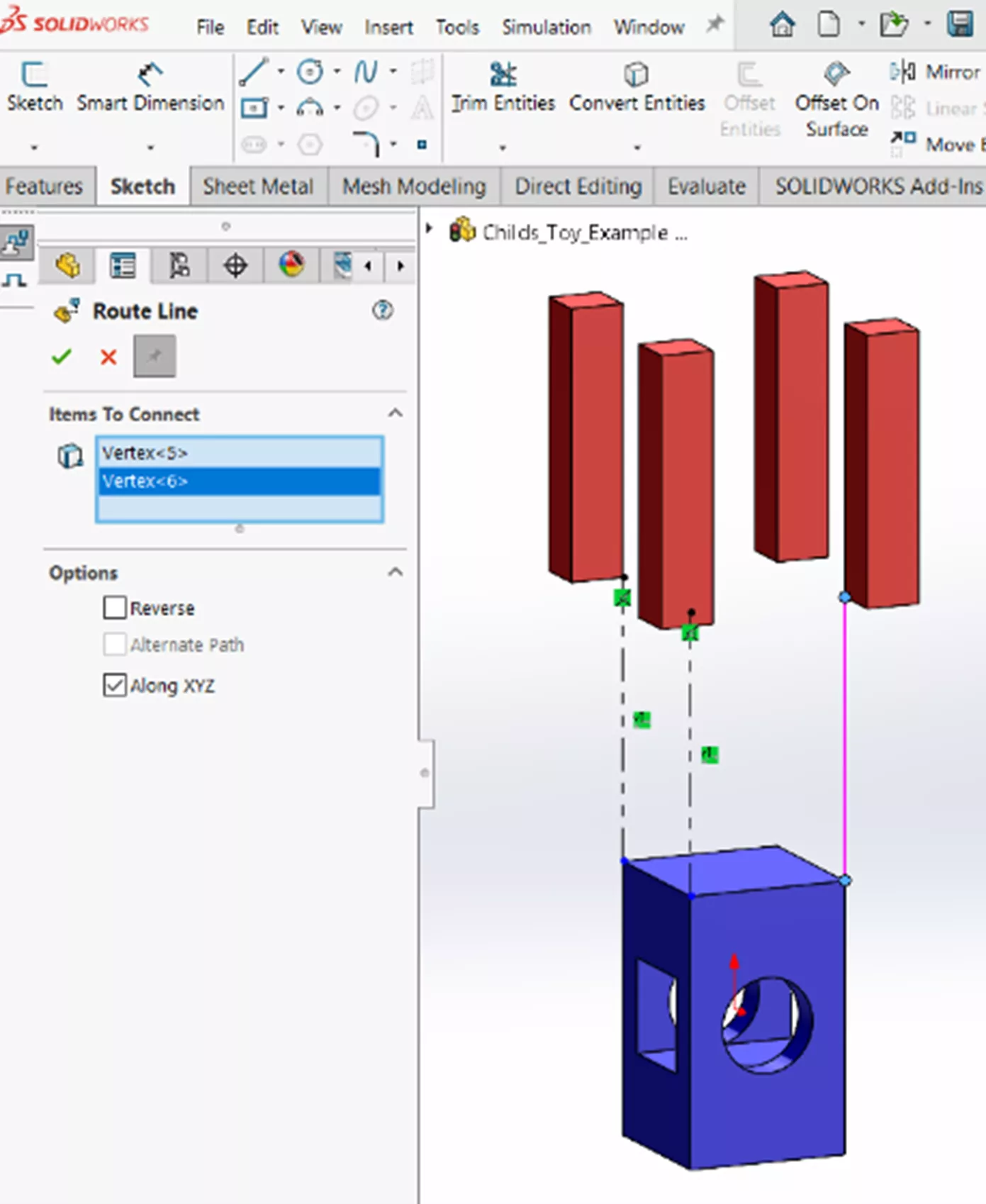

SOLIDWORKS 爆炸视图引导线绘制界面

多实体爆炸视图与装配爆炸视图对比

虽然零件、装配环境的爆炸视图界面、基础功能相近，但零件环境存在多处功能限制：

装配环境可拖动三轴中心白点重定向坐标基准；多实体零件只能在【设置】面板内调整坐标方位；

零件环境无法旋转单实体，无旋转环切换按钮，不支持装配体的径向爆炸步骤。

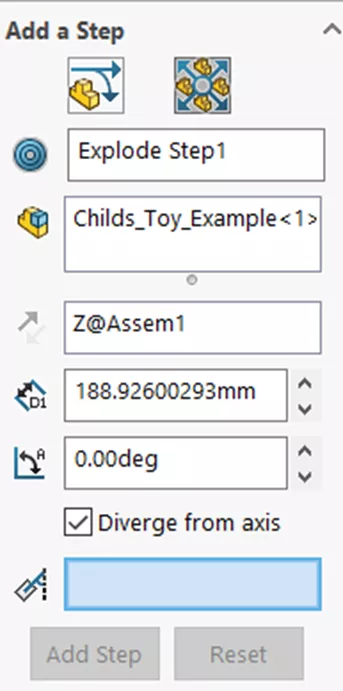

SOLIDWORKS 爆炸视图新增步骤选项界面

复用多实体零件爆炸视图

旧版 SOLIDWORKS 若将多实体零件转装配体，需要重新制作爆炸视图；自 2020 版本起，软件支持直接复用零件已建好的爆炸视图。

完整流程：完成多实体零件建模并创建爆炸视图→将该零件插入装配体→在装配环境新建爆炸视图。

属性管理器底部点击【复用爆炸：来自零件】，即可将零件原有爆炸步骤导入装配体，在此基础上可继续新增装配专属爆炸步骤。

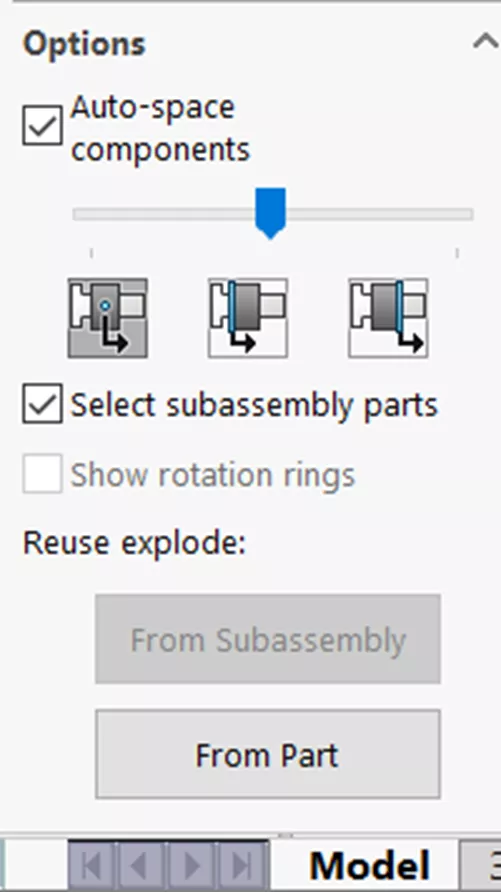

SOLIDWORKS 多实体爆炸视图复用功能界面

总结

爆炸视图虽多用于装配环境，但零件级爆炸视图在钣金、焊件产品中实用性极强，钣金、焊件建模会自动拆分独立实体，适配爆炸出图需求。

零件环境爆炸视图虽缺失部分装配端高级功能，但核心分离操作逻辑完全一致；SOLIDWORKS 支持将多实体零件爆炸视图导入装配体，满足更精细的出图管控需求。
