SOLIDWORKS 使用技巧：如何在 SOLIDWORKS 中创建零件模板

作为一款功能丰富、高度可自定义的 CAD 软件，SOLIDWORKS 零件模板可以通过自定义属性承载大量元数据。你可以通过为 SOLIDWORKS 零件、装配体和工程图创建模板来利用这些元数据。

与其他部分 CAD 软件不同，SOLIDWORKS 不会限制你可创建的模板数量 —— 你可以按需创建任意数量的零件、装配体和工程图模板。创建模板的操作十分简单，但一套优质模板的核心在于它能够节省多少时间。

下面智诚科技ICT就来介绍如何在 SOLIDWORKS 中创建零件模板，内置智能信息以节约工作时间！

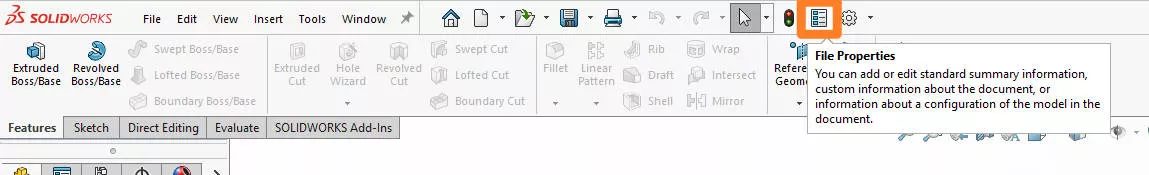

文件属性

新建模板从打开文件开始。新建一个零件文件，打开【文件属性】。

在这里我们可以为后续生成的零件设置元数据。

我们要制作一套零件模板，该模板包含零件说明，并且可以自动填充以下属性：

• 零件编号（PartNo，即零件文件名）

• 材料

• 重量

除自定义属性之外，特征、草图以及参考几何体都可以保存到零件模板中。因此，如果你制作的是通用模板，请确认继续操作前特征树为空。

如果你需要基于标准毛坯块衍生变体，或是零件之间需要共用某些特征，你同样可以将这些特征建模完成后保存至模板。

如何在 SOLIDWORKS 中添加自定义属性

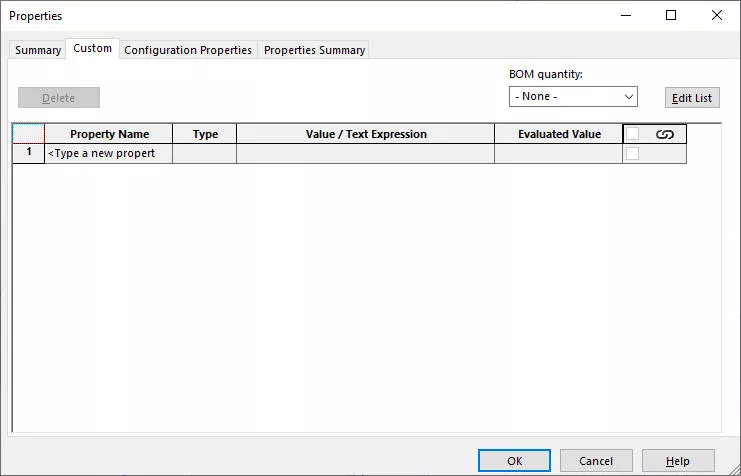

SOLIDWORKS自定义属性

切换到【自定义】选项卡，点击【属性名称】下方的单元格，点开属性下拉列表。你可以从列表中选择任意属性。

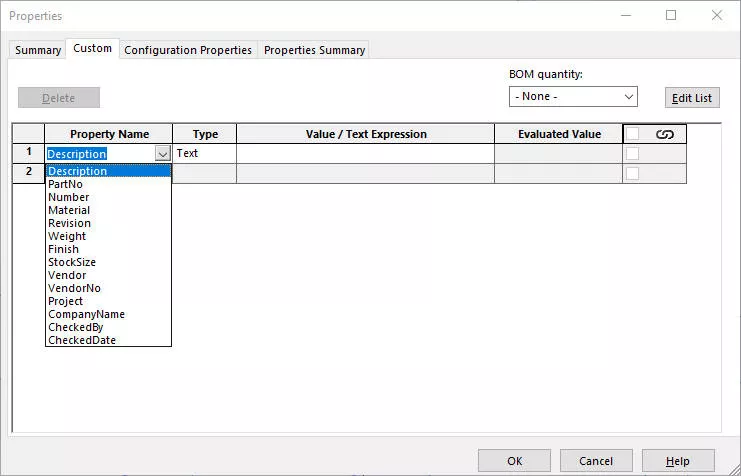

下拉列表

从列表中选择【说明】。将值留空，以便设计人员针对每个零件手动输入，或者由 SOLIDWORKS PDM 数据卡完成自动填入。

接下来添加材料属性。在下一行的【属性名称】下拉列表中选择【材料】。

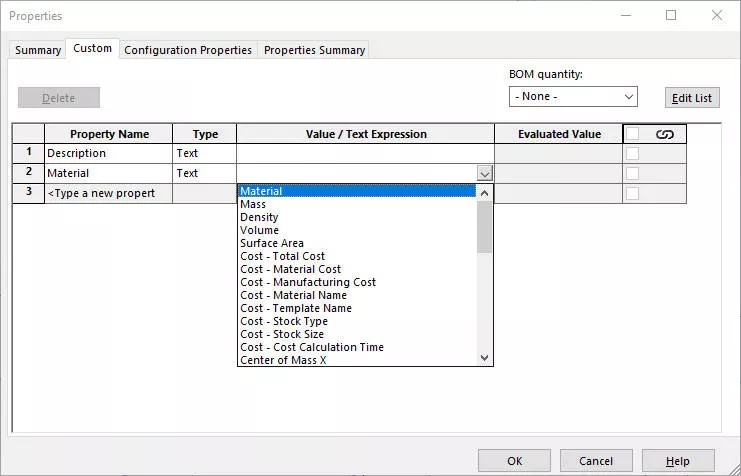

材料

部分属性附带与其描述相关的关联数据，材料属性就是其中之一。你可以在【值 / 文本表达式】的下拉列表中查看这些关联数据。

通过下拉列表将该值与零件材料建立链接。这样即便修改了零件的材料，此处的材料属性值也会同步更新。

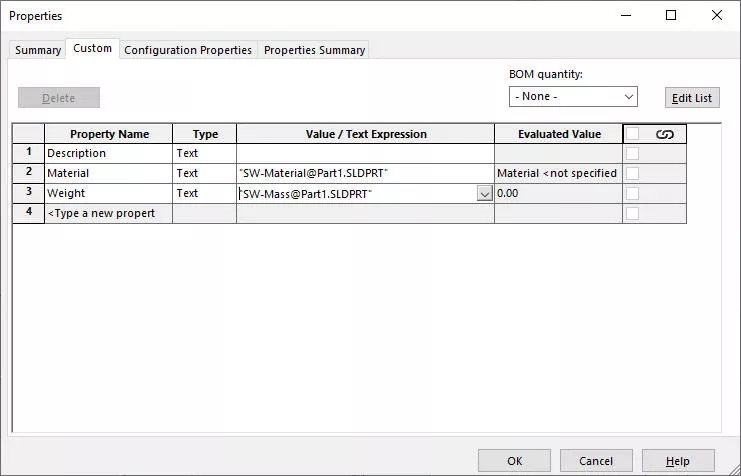

 重量

同理，新建单元格【重量】，在【值 / 文本表达式】下拉列表中选择【质量】完成链接。当零件发生修改时，右侧列将显示更新后的重量数值。

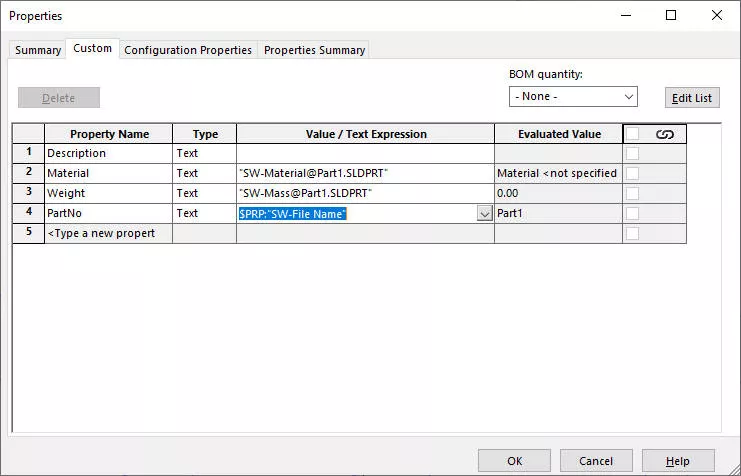

零件编号（PartNo）

添加 PartNo，从下拉列表选中该属性，在【值 / 文本表达式】输入：$PRP:"SW‑文件名称"

该表达式将使用当前打开零件的文件名填充该属性值。

为什么要使用自定义属性？

自定义属性是 SOLIDWORKS 中最实用的功能之一，其他 SOLIDWORKS 文件可以自动读取这些属性。

举例来说，工程图的标题块可以设置空白文本字段，用于读取材料属性。这样当你插入工程视图时，标题块就会自动完成填充。

物料清单同样可以读取装配体中各个零件的自定义属性。将自定义属性内置到模板中，能够为你以及其他设计人员节省大量时间。

如何将文档属性保存到 SOLIDWORKS 模板

文档属性同样可以在模板中进行预设。

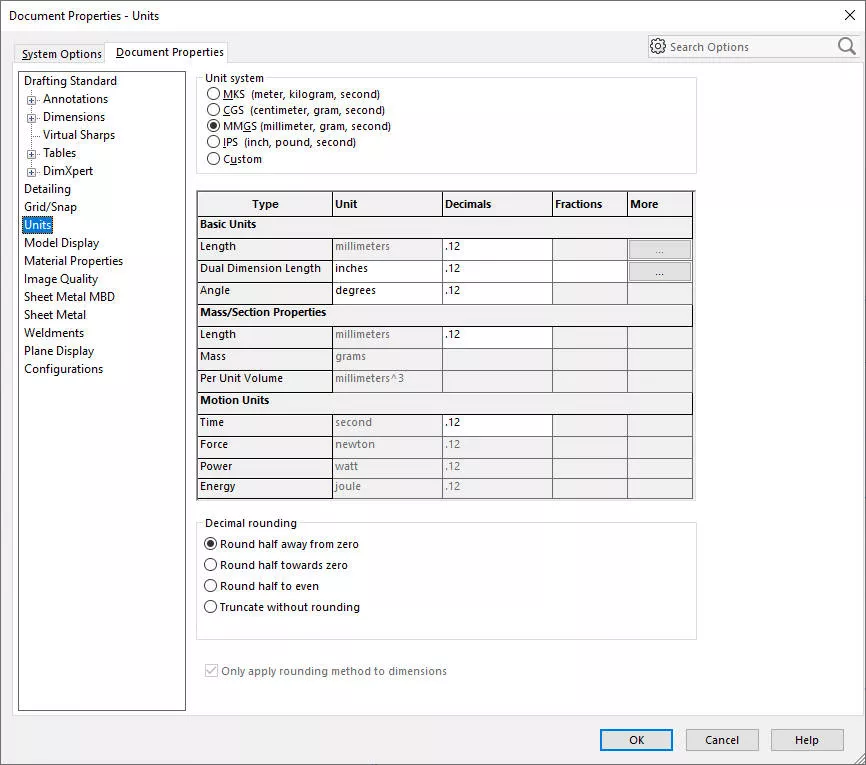

模板选项

在【选项】齿轮图标 >【文档属性】下的所有设置都可以保存到模板，例如按需求将单位设置为毫米。

如有需要，你还可以在这些设置中修改 SOLIDWORKS 背景以及默认视图方位。

如何保存 SOLIDWORKS 零件模板

全部设置完成后，使用【另存为】将空白零件保存为零件模板（*.prtdot）。

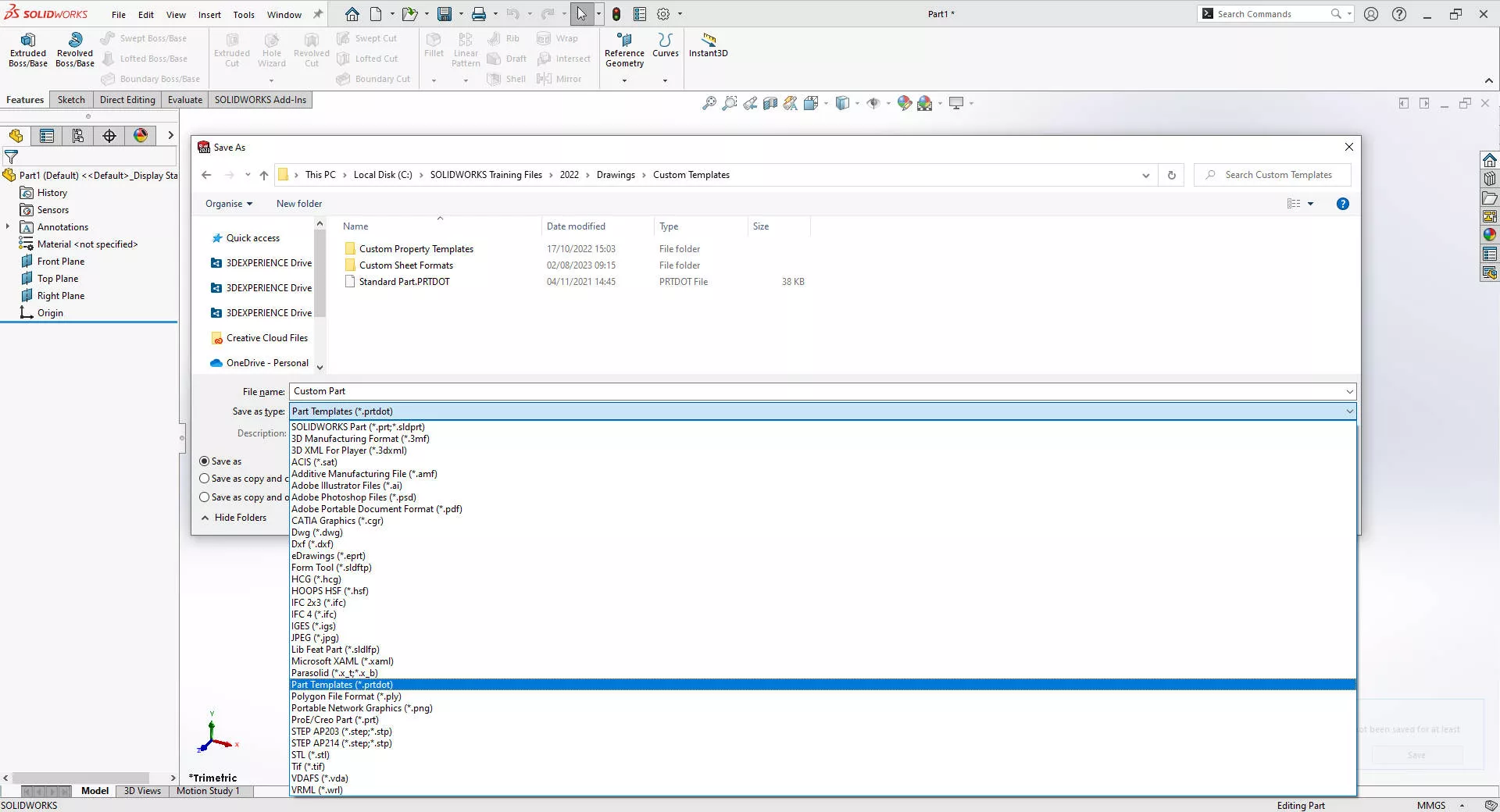

零件模板prtdot 文件

在浏览至模板存放路径之前，请先将文件类型切换为零件模板，再选择模板保存位置。软件会自动跳转到【文件位置】中记录的路径。

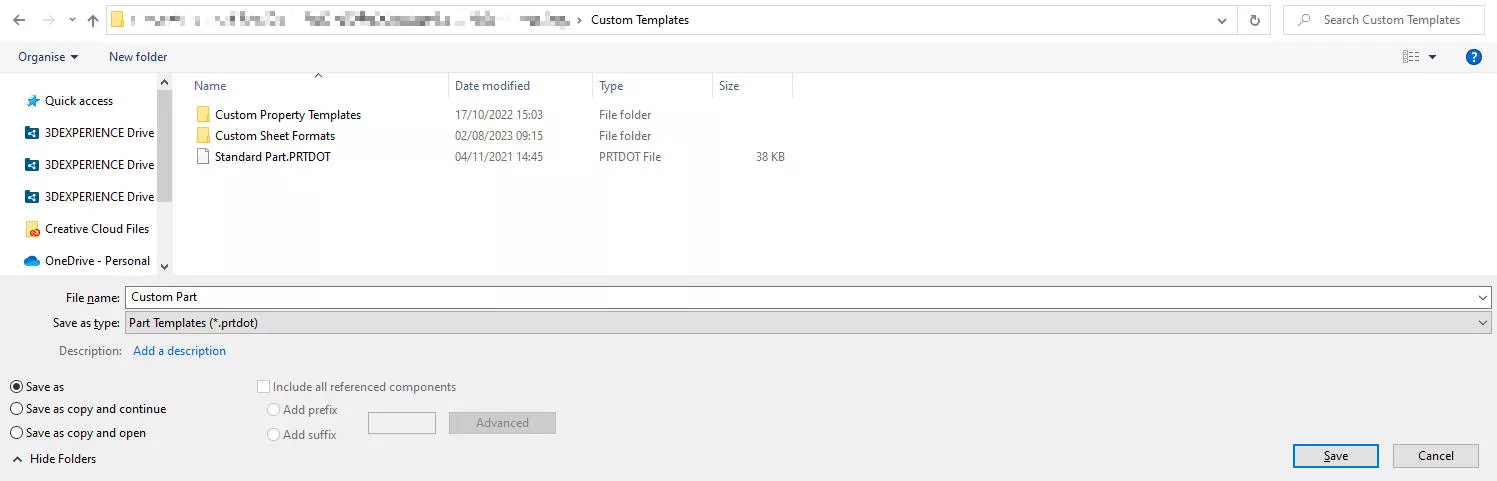

自定义文件夹

实用提示：在默认模板路径之外新建一个文件夹用来存放自定义模板，不要将自定义模板保存在标准模板目录下。这样可以避免软件升级、卸载或者重装时自定义模板丢失！

将零件模板保存到新建的文件夹内。如果你正在使用 SOLIDWORKS PDM，请确保该文件夹创建在共享库库中。

如何修改 SOLIDWORKS 默认模板位置

我们需要告知 SOLIDWORKS 去哪里读取自定义模板。

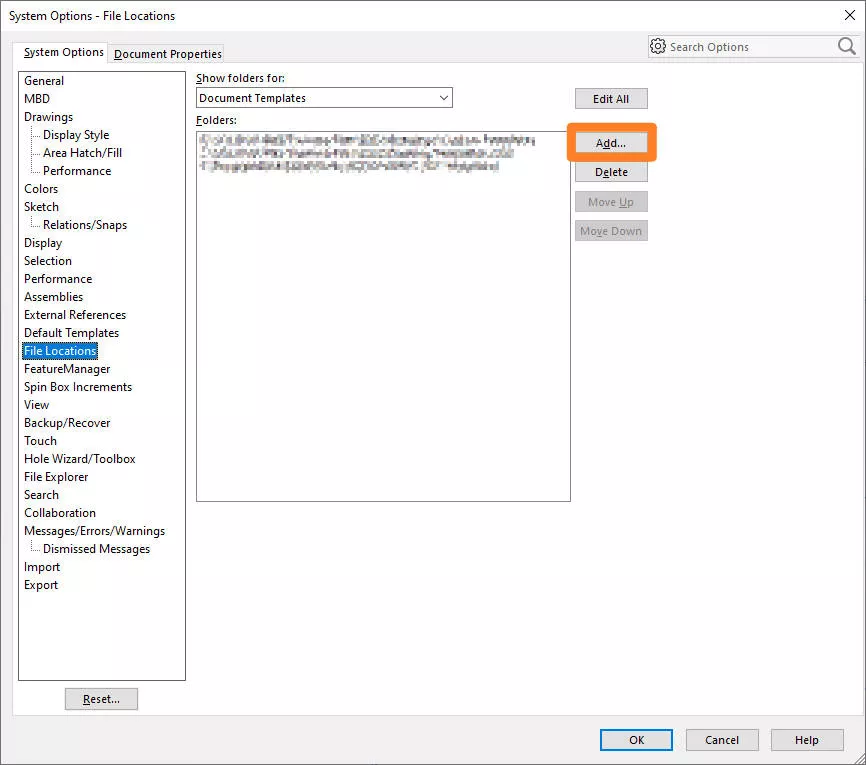

文件位置

点击【选项】齿轮图标 >【系统选项】>【文件位置】，在窗口顶部的下拉列表选择【文档模板】。

点击右侧的【添加】按钮，浏览到你的模板保存文件夹，点击底部【确定】。

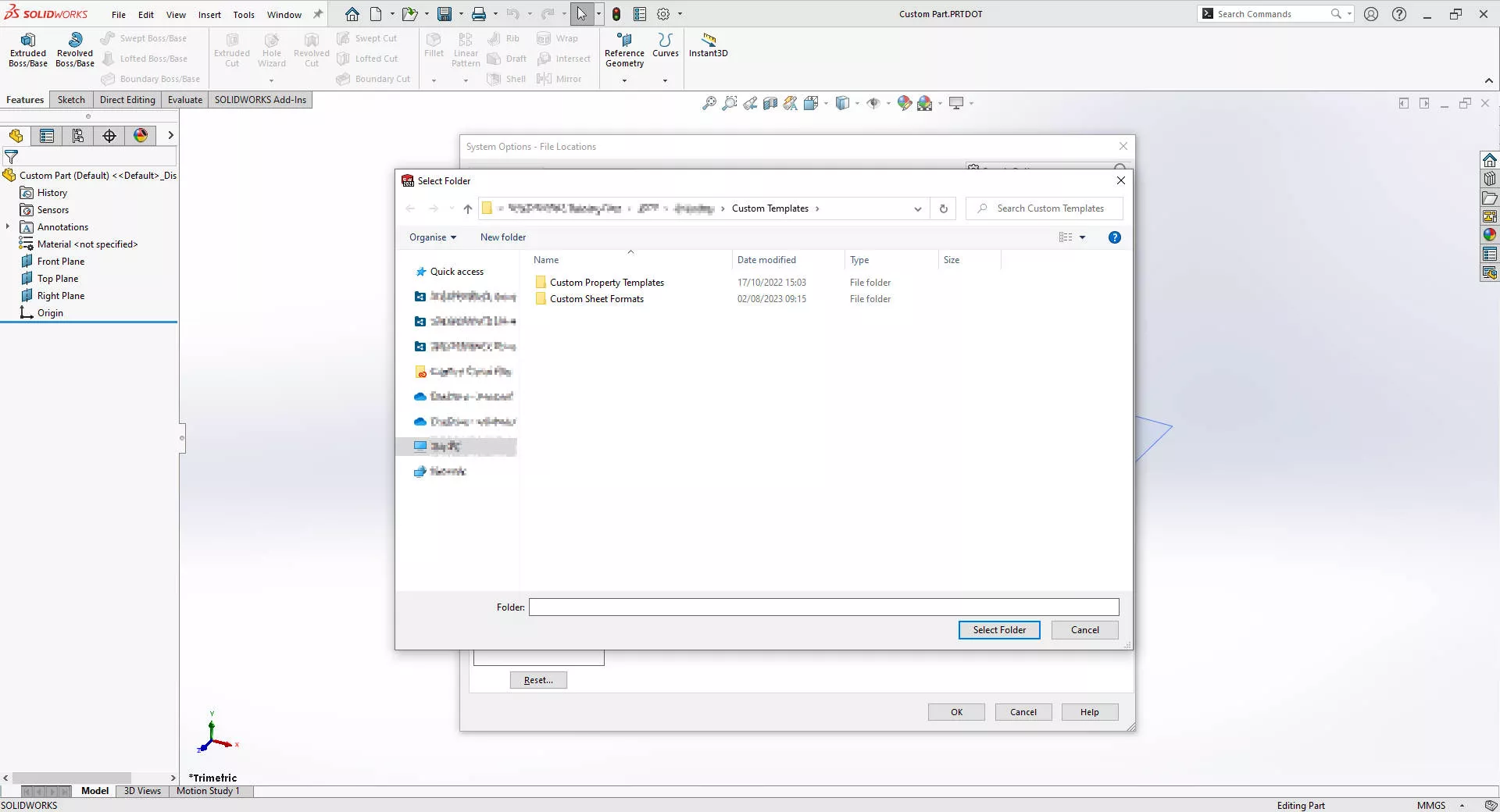

文件夹位置

不需要将该文件夹添加到搜索路径，当弹出提示时选择【否】。

下次新建零件时，点击左下角的【高级】按钮，即可调用你的自定义模板。

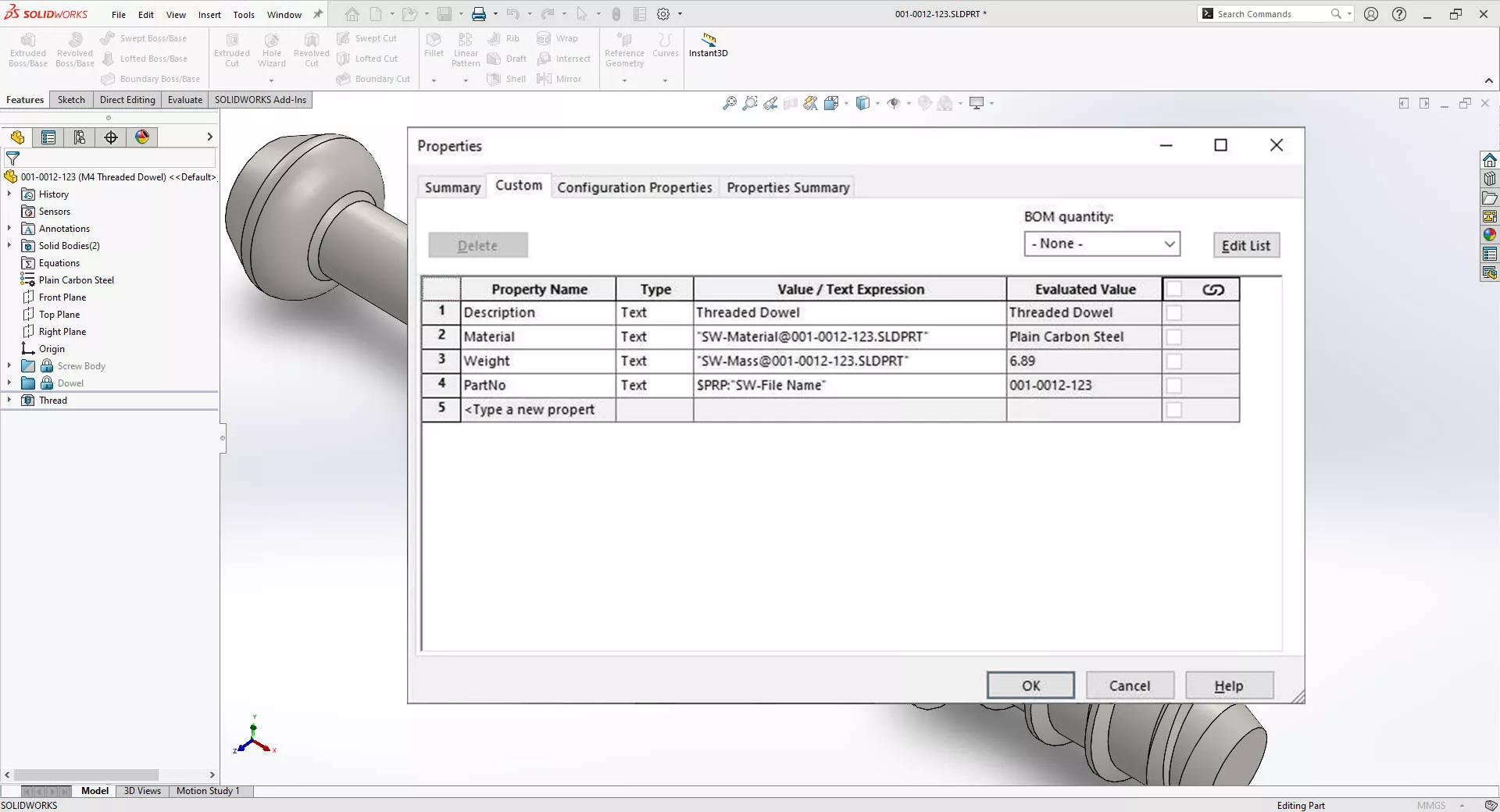

已完成的定位销 A

使用这套自定义模板创建的每一个零件，都会预先配置好自定义属性、所需的单位设置以及所有你内置的其他内容。
