SOLIDWORKS STEP 导入过滤器使用方法

作为设计师，经常会遇到处理导入 CAD 数据的难题。SOLIDWORKS STEP 导入过滤器是帮助您处理这类数据的核心工具。

什么是 SOLIDWORKS STEP 导入过滤器

在 2024 版本之前，导入 STEP 文件是一项繁琐的操作，大型装配体的打开耗时很长。所有零部件都必须全部导入，处理冗余建模的模型时性能会大幅下降，并且必须等待导入完成之后，才能删除不需要的几何。

使用 SOLIDWORKS STEP 导入过滤器

来自供应商模型、客户设计以及其他系统遗留数据的 STEP 文件，往往体积偏大、复杂度超出实际所需。因此 SOLIDWORKS 推出 STEP 导入过滤器，支持在导入之前预先挑选零部件，减小模型体积，提升性能，简化大型装配体的处理流程。

SOLIDWORKS 2024 版本带来了哪些变更

SOLIDWORKS 2024 新增了 STEP 文件导入前过滤功能。打开 STEP 文件时，您可以启用过滤器，先行查看产品结构。

主要功能包括：

- 在导入之前查看 STEP 装配体结构

- 仅选中需要的零部件

- 排除不需要的零件或子装配体

- 生成轻量化 3D 预览

- 仅导入经过筛选选中的对象

该功能在独立的导入过滤器窗口中执行，窗口内的树结构与 SOLIDWORKS 特征管理器设计树类似。您也可以右键单击零部件，快速对零部件组执行包含或排除操作。

导入过滤器操作步骤

SOLIDWORKS STEP 导入过滤器在 SOLIDWORKS 打开文件窗口中调用。

使用 STEP 过滤器的操作步骤：

1. 点击【文件】→【打开】。

2. 在窗口中选中一份 STEP 文件。

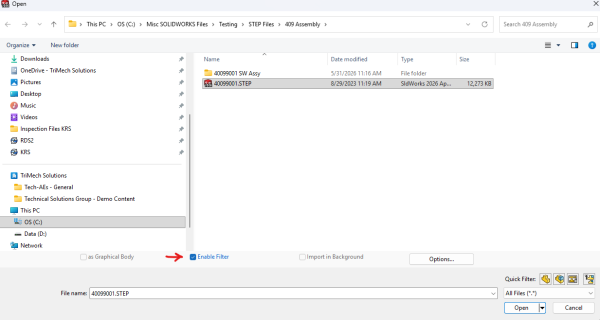

3. 勾选【启用过滤器】，开启 STEP 过滤器。

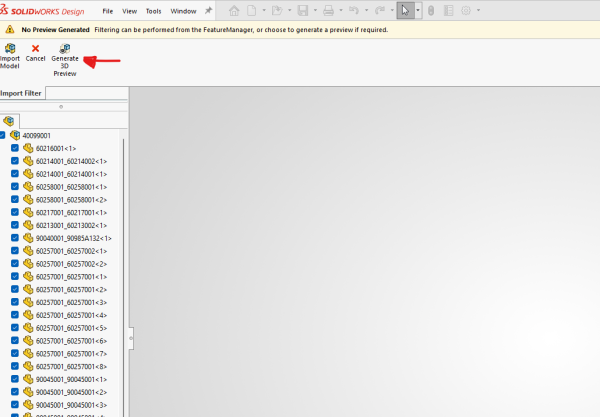

4. 勾选【生成 3D 预览】，快速加载图形预览。

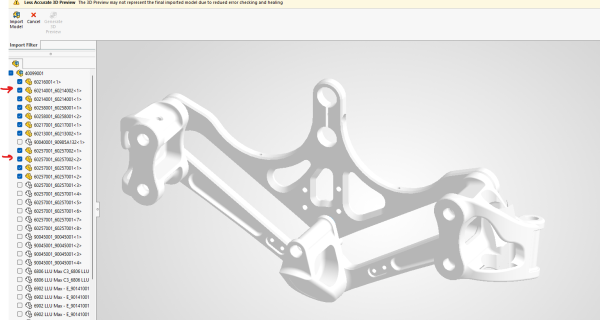

5. 在属性管理器中勾选或取消勾选零部件，自定义导入对象。

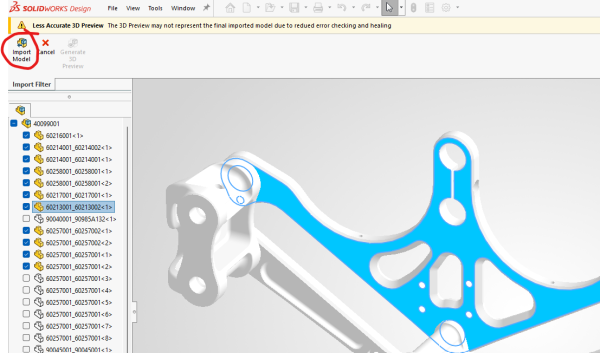

6. 完成零部件筛选后，点击【导入模型】。

此时系统会依据其余 STEP 导入设置，将 STEP 文件导入 SOLIDWORKS。如果您经常处理 STEP 文件，这套实用工作流可以直接上手使用，缩短文件打开耗时。

SOLIDWORKS STEP 导入过滤器适用场景

STEP 导入过滤器直接解决设计师实际工作中的痛点。无需全部导入完成后再清理模型，您可以自主决定哪些内容需要导入 SOLIDWORKS。

在以下场景中该功能价值尤为突出：

- 来自供应商的大型装配体，不需要用到全部零部件

- 快速预览大型 STEP 文件

- 客户提供的设备布局模型

- 自顶向下设计所用的参考几何

- 从其他 CAD 系统迁移数据

- 无需完整导入即可评估设计方案

SOLIDWORKS 省时增强功能

SOLIDWORKS 每年都会为这套行业领先的 CAD 生态系统新增数百项节省时间的工具与工作流。新功能数量众多，很难全部掌握，您很可能会错过 STEP 导入过滤器这类重要工具。
